آموزش سیم‌کشی فرمان اینورتر نوار نقاله (راهنمای کامل + نقشه اتصال)

وقتی یک نوار نقاله بعد از نصب اینورتر، هیچ واکنشی به فشردن شستی استارت نشان نمی‌دهد، اولین چیزی که در ذهن تکنسین شکل می‌گیرد این سؤال است: مشکل از پارامترهای اینورتر است یا از سیم‌کشی؟ در بسیاری از موارد، پاسخ حتی قبل از رسیدن به منوی پارامترها روشن می‌شود؛ چون اتصال ترمینال فرمان به‌درستی انجام نشده و اینورتر اصلاً سیگنالی برای پردازش دریافت نمی‌کند. این تجربهٔ رایج در تابلوهای برق صنعتی نشان می‌دهد که سیم‌کشی فرمان، پیش از هر تنظیم نرم‌افزاری، تعیین‌کنندهٔ درست کار کردن یا نکردن سیستم است.

ما در این مقاله دقیقاً به همین بخش می‌پردازیم: سیم‌کشی فرمان اینورتر نوار نقاله. از شناخت ترمینال‌های ورودی و خروجی کنترلی گرفته تا نقشهٔ اتصال استارت و استپ، فرمان چپ‌گرد و راست‌گرد، اتصال ولوم برای فرمان سرعت، سیم‌کشی سنسور و فتوسل برای توقف خودکار نوار نقاله، و ارتباط با PLC را مرحله‌به‌مرحله بررسی می‌کنیم.

مدار فرمان اینورتر چیست و چه تفاوتی با مدار قدرت دارد؟

قبل از رسیدن به هر گونه اتصال فیزیکی، شناخت مرز بین مدار فرمان و مدار قدرت اینورتر یک ضرورت است، نه یک انتخاب. بسیاری از خطاهای سیم‌کشی در تابلوهای صنعتی، ریشه در همین اشتباه دارند: قرار دادن سیم‌های کنترلی در مسیر یا کانالی که سیم‌های قدرت نیز از آن عبور می‌کنند. برای درک درست این تفکیک، لازم است ابتدا بدانیم مدار فرمان چه وظیفه‌ای در اینورتر نوار نقاله بر عهده دارد و از چه اجزایی تشکیل شده است.

نقش مدار فرمان در کنترل نوار نقاله

مدار فرمان، بخشی از سیم‌کشی اینورتر است که وظیفهٔ انتقال دستورات کنترلی را بر عهده دارد؛ دستوراتی مانند استارت، استپ، تغییر جهت چرخش موتور، و تعیین سرعت حرکت نوار نقاله. برخلاف مدار قدرت که جریان بالا و ولتاژ اصلی موتور را جابه‌جا می‌کند، مدار فرمان با سطح ولتاژ و جریان بسیار پایین‌تری کار می‌کند و معمولاً از طریق ترمینال‌های دیجیتال و آنالوگ کوچک روی بدنهٔ اینورتر در دسترس قرار می‌گیرد.

در یک نوار نقاله، این مدار همان بخشی است که اپراتور یا سیستم کنترل مرکزی از طریق آن با اینورتر ارتباط برقرار می‌کند. برای مثال، وقتی اپراتور شستی استارت را فشار می‌دهد، این سیگنال از طریق سیم‌کشی مدار فرمان به یکی از ترمینال‌های ورودی دیجیتال اینورتر می‌رسد و اینورتر بر اساس همان سیگنال، فرمان راه‌اندازی موتور را صادر می‌کند. همین منطق برای سنسورهای تشخیص بار، فتوسل‌های ایمنی، و کنترلرهای بالادستی مانند PLC نیز برقرار است؛ همگی از طریق مدار فرمان با اینورتر گفت‌وگو می‌کنند.

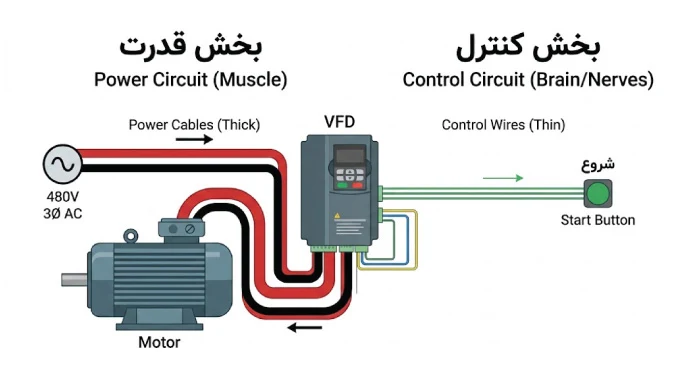

تفاوت ترمینال‌های فرمان (کنترلی) و ترمینال‌های قدرت (R/S/T و U/V/W)

ترمینال‌های قدرت اینورتر شامل ورودی برق (معمولاً با علامت R/L1، S/L2، T/L3) و خروجی سه‌فاز به سمت موتور (با علامت U/T1، V/T2، W/T3) هستند. این ترمینال‌ها مسئول انتقال جریان اصلی مورد نیاز برای چرخاندن موتور نوار نقاله‌اند و با ولتاژهای استاندارد صنعتی مانند ۲۲۰ یا ۳۸۰ ولت کار می‌کنند.

در مقابل، ترمینال‌های فرمان با نام‌هایی مانند FWD، REV، STOP، CM، V1 یا VR شناخته می‌شوند و در بخش جداگانه‌ای از بدنهٔ اینورتر، معمولاً با فاصلهٔ فیزیکی از ترمینال‌های قدرت، قرار گرفته‌اند. جریان عبوری از این ترمینال‌ها در حد میلی‌آمپر است و ولتاژ کار آن‌ها نیز اغلب به ۲۴ ولت DC یا کمتر محدود می‌شود. این تفاوت شدید در سطح جریان و ولتاژ، دلیل اصلی نیاز به سیم‌کشی جداگانه برای این دو مدار است؛ اتصال اشتباه یک سیم فرمان به مسیر قدرت می‌تواند به‌سادگی باعث آسیب دائمی به ورودی کنترلی اینورتر شود.

چرا جداسازی فیزیکی مدار فرمان از مدار قدرت الزامی است

عبور هم‌مسیر سیم‌های فرمان و سیم‌های قدرت از یک کانال یا داکت مشترک، یکی از رایج‌ترین علل بروز نویز الکتریکی در سیگنال‌های کنترلی اینورتر است. جریان متناوب با فرکانس بالا که در سیم‌های قدرت خروجی اینورتر جریان دارد، میدان الکترومغناطیسی ایجاد می‌کند که می‌تواند روی سیگنال ضعیف مدار فرمان القا شود. نتیجهٔ این پدیده در عمل، رفتارهایی مانند نوسان ناخواسته در سرعت نوار نقاله، فرمان‌های اشتباه استارت یا استپ، و در موارد شدیدتر، خطاهای غیرقابل توضیح در نمایشگر اینورتر است.

به همین دلیل، در استانداردهای سیم‌کشی صنعتی، همواره فاصلهٔ فیزیکی مشخصی بین کابل‌های قدرت و کابل‌های فرمان توصیه می‌شود و در صورتی که این فاصله به دلیل محدودیت فضای تابلو امکان‌پذیر نباشد، از کابل شیلددار برای مدار فرمان استفاده می‌شود. این نکته به‌ویژه در نوار نقاله‌هایی که طول مسیر کابل‌کشی آن‌ها زیاد است، اهمیت بیشتری پیدا می‌کند؛ چون هر چه طول کابل فرمان بیشتر باشد، احتمال دریافت نویز از محیط اطراف نیز افزایش می‌یابد.

پیش‌نیازها و ابزار لازم قبل از شروع سیم‌کشی فرمان اینورتر

پیش از باز کردن درپوش ترمینال‌های فرمان و شروع اتصال سیم‌ها، آماده بودن ابزار مناسب و رعایت چند نکتهٔ ایمنی، مسیر کار را کوتاه‌تر و از بروز خطا در سیم‌کشی جلوگیری می‌کند. بسیاری از مشکلاتی که بعداً در فاز عیب‌یابی ظاهر می‌شوند، ریشه در همین مرحلهٔ مقدماتی دارند؛ استفاده از سیم نامناسب، عدم بررسی مدل دقیق اینورتر، یا نادیده گرفتن تخلیهٔ ولتاژ باقیمانده در مدار.

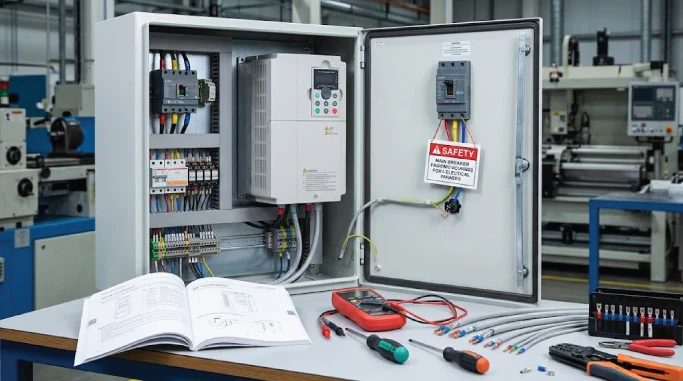

ابزار و تجهیزات مورد نیاز (سیم شیلددار، پیچ‌گوشتی، مولتی‌متر)

برای سیم‌کشی مدار فرمان اینورتر نوار نقاله، انتخاب سیم مناسب اولین قدم است. سیم‌های مدار فرمان معمولاً باید از نوع شیلددار (Shielded) باشند، به‌ویژه در مسیرهایی که طول کابل بیش از چند متر است یا در نزدیکی کابل‌های قدرت عبور می‌کند. سطح مقطع این سیم‌ها معمولاً بین ۰.۵ تا ۱.۵ میلی‌متر مربع کافی است، چون جریان عبوری از ترمینال‌های فرمان بسیار پایین است و نیازی به سیم ضخیم مانند مدار قدرت وجود ندارد.

پیچ‌گوشتی مناسب برای سفت کردن ترمینال‌های فرمان نیز باید متناسب با اندازهٔ پیچ‌های بلوک ترمینال انتخاب شود؛ پیچ‌گوشتی‌های خیلی بزرگ می‌توانند به رزوهٔ ترمینال آسیب بزنند و پیچ‌گوشتی‌های خیلی کوچک، اتصال محکمی ایجاد نمی‌کنند. مولتی‌متر نیز ابزاری است که در دو مرحله کاربرد دارد: پیش از سیم‌کشی برای اطمینان از قطع کامل برق ورودی، و پس از سیم‌کشی برای تست پیوستگی سیم‌ها و صحت اتصال هر ترمینال. برای سیم‌کشی حرفه‌ای، داشتن سرسیم‌های مناسب (معمولاً از نوع سرسیم سوزنی یا Ferrule) نیز توصیه می‌شود، چون این سرسیم‌ها از پخش شدن رشته‌های نازک سیم داخل ترمینال جلوگیری می‌کنند و اتصال پایدارتری فراهم می‌آورند.

بررسی دفترچه راهنما و شناسایی مدل اینورتر

هر برند و مدل اینورتر، آرایش ترمینال‌های فرمان خاص خود را دارد و اگرچه بسیاری از این ترمینال‌ها در عملکرد مشابه هم هستند، محل قرارگیری فیزیکی و برچسب‌گذاری آن‌ها می‌تواند متفاوت باشد. به همین دلیل، پیش از شروع هر گونه سیم‌کشی، مراجعه به دفترچه راهنمای همان مدل اینورتر یک مرحلهٔ ضروری است، نه یک توصیهٔ اختیاری.

دفترچه راهنما معمولاً شامل یک نقشهٔ ترمینالی مجزا برای بخش فرمان است که در آن، هر پین با نام اختصاری خود (مانند FWD، REV، CM، S1) و توضیح عملکردش مشخص شده است. در برخی اینورترها، امکان تغییر عملکرد ترمینال‌های ورودی از طریق پارامتر وجود دارد؛ یعنی یک ترمینال فیزیکی می‌تواند بسته به تنظیمات نرم‌افزاری، نقش‌های متفاوتی ایفا کند. شناخت این نکته پیش از سیم‌کشی کمک می‌کند تا اتصال سیم به ترمینال درست، متناسب با کاربرد مورد نظر در نوار نقاله، انجام شود.

نکات ایمنی قبل از اتصال (قطع برق، تخلیه خازن‌های DC)

نخستین و مهم‌ترین اقدام ایمنی، قطع کامل برق ورودی اینورتر از طریق کلید اصلی تابلو است. با این حال، قطع برق به‌تنهایی کافی نیست؛ اینورترها دارای خازن‌های DC داخلی هستند که پس از قطع برق ورودی، همچنان برای مدتی ولتاژ ذخیره‌شده دارند و می‌توانند در صورت تماس مستقیم، خطر برق‌گرفتگی ایجاد کنند.

زمان تخلیهٔ این خازن‌ها در دفترچه راهنمای هر اینورتر ذکر شده و معمولاً بین چند ثانیه تا چند دقیقه متغیر است. بسیاری از اینورترها دارای چراغ نشانگر روی بدنه هستند که تا زمان تخلیهٔ کامل خازن‌ها روشن می‌ماند؛ منتظر ماندن تا خاموش شدن این چراغ، پیش از دست زدن به ترمینال‌ها، یک اقدام ایمنی ساده اما حیاتی است. در صورت نبود چنین نشانگری، استفاده از مولتی‌متر برای اندازه‌گیری ولتاژ بین ترمینال‌های DC+ و DC- پیش از شروع کار، روش مطمئن‌تری برای اطمینان از تخلیهٔ کامل ولتاژ باقیمانده است.

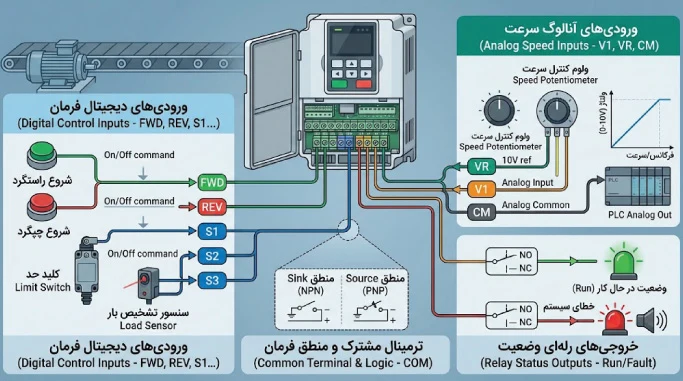

شناخت ترمینال‌های فرمان اینورتر (نقشه پایه ورودی و خروجی کنترلی)

پس از آماده شدن ابزار و رعایت نکات ایمنی، مرحلهٔ بعدی شناخت دقیق ترمینال‌های فرمان است؛ همان بخشی که قرار است سیم‌های کنترلی نوار نقاله به آن متصل شوند. اگرچه آرایش فیزیکی این ترمینال‌ها بین برندهای مختلف تفاوت دارد، اما عملکرد اصلی آن‌ها در اکثر اینورترهای صنعتی مشترک است و شناخت این عملکردها، پیش‌نیاز هر گونه سیم‌کشی درست به شمار می‌رود.

ترمینال‌های ورودی دیجیتال فرمان (FWD, REV, S1, S2, S3…)

ترمینال‌های ورودی دیجیتال، دستورات روشن و خاموش (On/Off) را از تجهیزات بیرونی مانند شستی، سنسور یا خروجی PLC دریافت می‌کنند. ترمینال FWD وظیفهٔ دریافت فرمان چرخش راستگرد موتور را بر عهده دارد و با اتصال آن به ولتاژ کنترلی (معمولاً ۲۴ ولت DC)، اینورتر موتور را در جهت مستقیم راه‌اندازی می‌کند. ترمینال REV دقیقاً همین عملکرد را برای جهت چپگرد ایفا می‌کند و در نوار نقاله‌های دوطرفه که نیاز به تغییر جهت حرکت دارند، کاربرد پیدا می‌کند.

ترمینال‌های S1، S2، S3 و مشابه آن‌ها، ورودی‌های دیجیتال چندمنظوره‌ای هستند که عملکرد آن‌ها معمولاً از طریق پارامتر قابل تعیین است. در کاربرد نوار نقاله، این ترمینال‌ها اغلب برای اتصال سنسورهای تشخیص بار، کلیدهای حد (Limit Switch)، یا سیگنال‌های ایست اضطراری در نظر گرفته می‌شوند. تعداد این ورودی‌ها بسته به مدل و توان اینورتر متفاوت است؛ اینورترهای کوچک‌تر معمولاً سه تا چهار ورودی دیجیتال چندمنظوره دارند، در حالی که مدل‌های بزرگ‌تر یا اینورترهای مخصوص کاربردهای صنعتی سنگین می‌توانند تا هشت ورودی یا بیشتر ارائه دهند.

ترمینال‌های ورودی آنالوگ فرمان سرعت (V1, VR, CM)

برخلاف ترمینال‌های دیجیتال که تنها دو حالت روشن و خاموش دارند، ترمینال‌های آنالوگ برای دریافت سیگنال متغیر طراحی شده‌اند؛ سیگنالی که مقدار فرکانس خروجی اینورتر و در نتیجه سرعت نوار نقاله را تعیین می‌کند. ترمینال VR معمولاً برای اتصال مستقیم یک ولوم یا پتانسیومتر خارجی در نظر گرفته شده و ولتاژ مرجع ثابتی (اغلب ۱۰ ولت DC) از خود اینورتر به این ترمینال ارسال می‌شود.

ترمینال V1 برای دریافت سیگنال ولتاژی متغیر از منابع بیرونی مانند کنترلر مرکزی یا PLC استفاده می‌شود؛ در این حالت، سیگنالی در محدودهٔ معمول صفر تا ده ولت به این ترمینال متصل می‌شود و اینورتر بر اساس مقدار دریافتی، سرعت موتور نوار نقاله را تنظیم می‌کند. ترمینال CM نیز نقش مرجع مشترک (Common) را برای سیگنال‌های آنالوگ ایفا می‌کند و بدون اتصال صحیح این ترمینال، مدار سیگنال آنالوگ کامل نخواهد شد و اینورتر قادر به تشخیص درست مقدار سیگنال ورودی نیست.

ترمینال مشترک/کامون (COM) و نقش آن در مدار فرمان

ترمینال COM، نقطهٔ برگشت مشترک برای تمام ورودی‌های دیجیتال فرمان است و بدون اتصال آن، هیچ‌یک از ترمینال‌های FWD، REV یا S1 تا S3 قادر به تشکیل مدار کامل نیستند. به بیان ساده، هر ورودی دیجیتال یک نیمهٔ مدار را تشکیل می‌دهد و ترمینال COM نیمهٔ دیگر آن است؛ وقتی شستی استارت یا خروجی سنسور، مسیر بین یکی از این ورودی‌ها و ترمینال COM را وصل می‌کند، مدار بسته شده و اینورتر سیگنال را دریافت می‌کند.

در برخی اینورترها، امکان انتخاب بین منطق Sink (NPN) و Source (PNP) برای ترمینال COM وجود دارد که نوع اتصال سیم‌ها را تحت تأثیر قرار می‌دهد. در منطق Sink، ترمینال COM به قطب منفی منبع تغذیه متصل است و سیگنال فرمان با اتصال ورودی به قطب مثبت فعال می‌شود؛ در منطق Source، این آرایش برعکس است. شناخت این تفاوت پیش از سیم‌کشی، به‌ویژه هنگام اتصال اینورتر به PLC، از بروز خطای عدم تطابق منطق سیگنال جلوگیری می‌کند.

ترمینال‌های خروجی رله‌ای و علامت‌دهی وضعیت (Fault/Run)

علاوه بر ترمینال‌های ورودی، اینورتر دارای ترمینال‌های خروجی رله‌ای نیز هست که برای اعلام وضعیت عملکرد به تجهیزات بیرونی استفاده می‌شوند. این خروجی‌ها معمولاً به‌صورت کنتاکت خشک (Dry Contact) با دو حالت باز (NO) و بسته (NC) در دسترس هستند و می‌توانند به چراغ سیگنال، بازر هشدار، یا ورودی PLC متصل شوند.

خروجی مربوط به وضعیت Run، هنگام روشن بودن و در حال کار موتور نوار نقاله فعال می‌شود و در تابلوهای صنعتی معمولاً به یک چراغ سبز برای نمایش وضعیت کارکرد سیستم وصل می‌شود. خروجی Fault نیز در صورت بروز خطا در اینورتر فعال می‌شود و اتصال آن به یک چراغ قرمز یا بازر هشدار، امکان تشخیص سریع مشکل را بدون نیاز به مراجعه مستقیم به نمایشگر اینورتر فراهم می‌کند. در سیستم‌های نوار نقاله که کنترل از راه دور یا از طریق اتاق کنترل انجام می‌شود، این خروجی‌ها معمولاً به ورودی‌های دیجیتال PLC متصل می‌شوند تا وضعیت اینورتر به‌صورت پیوسته پایش شود.

نحوه سیم‌کشی استارت و استپ اینورتر نوار نقاله (کنترل دو‌سیمه)

با شناخت ترمینال‌های فرمان، اکنون نوبت به اولین و ساده‌ترین نوع اتصال عملی می‌رسد: سیم‌کشی استارت و استپ به روش دوسیمه. این روش پرکاربردترین آرایش برای راه‌اندازی اولیهٔ نوار نقاله‌هایی است که نیاز به کنترل پیچیده ندارند و تنها باید با یک کلید ساده روشن یا خاموش شوند.

نقشه اتصال ساده استارت/استپ با کلید

در کنترل دوسیمه، یک کلید تک‌پل (Selector Switch) بین ترمینال FWD و ترمینال COM قرار می‌گیرد. تا زمانی که این کلید در وضعیت بسته باقی بماند، مدار بین FWD و COM برقرار است و اینورتر موتور نوار نقاله را روشن نگه می‌دارد؛ به محض باز شدن کلید، مدار قطع شده و اینورتر فرمان توقف را دریافت می‌کند. به همین دلیل به این آرایش، کنترل دوسیمه گفته می‌شود؛ چون تنها با دو سر سیم (یکی از FWD و یکی از COM) به کلید، عملکرد استارت و استپ به‌طور کامل تأمین می‌شود.

این نوع سیم‌کشی برای نوار نقاله‌هایی مناسب است که در طول یک شیفت کاری معمولاً یک‌بار روشن و در پایان کار خاموش می‌شوند، نه برای کاربردهایی که نیاز به استارت و استپ مکرر و لحظه‌ای دارند. کلید مورد استفاده در این روش می‌تواند از نوع کلید چرخشی، کلید دو حالته روی درب تابلو، یا حتی یک کنتاکت کمکی از رله بالادستی باشد؛ نکتهٔ مشترک در همهٔ این حالت‌ها، نگه‌داشتن وضعیت بسته یا باز مدار به‌صورت پایدار است، برخلاف شستی‌های لحظه‌ای که پس از رها شدن به حالت اولیه بازمی‌گردند.

مراحل گام‌به‌گام سیم‌کشی کنترل دوسیمه

برای اجرای این نوع اتصال، ابتدا باید از قطع کامل برق ورودی اینورتر و تخلیهٔ خازن‌های داخلی اطمینان حاصل شود. پس از آن، یک سر سیم شیلددار به ترمینال FWD روی بلوک ترمینال فرمان متصل می‌شود و سر دیگر همان سیم به یکی از دو پایهٔ کلید انتخابی وصل می‌شود. سیم دوم از پایهٔ دیگر همان کلید به ترمینال COM اینورتر برگردانده می‌شود تا مسیر مدار کامل شود.

پس از اتمام اتصال فیزیکی، پیچ‌های ترمینال باید با پیچ‌گوشتی مناسب و به‌اندازهٔ کافی محکم شوند؛ اتصال شل در این نقطه می‌تواند باعث قطع و وصل ناخواسته و در نتیجه توقف‌های غیرمنتظرهٔ نوار نقاله شود. پیش از اتصال برق ورودی، تست پیوستگی مدار با مولتی‌متر در حالت کلید بسته و باز، روش مطمئنی برای اطمینان از صحت سیم‌کشی است؛ در حالت بسته باید مقاومت نزدیک به صفر و در حالت باز باید مدار باز (بی‌نهایت) نمایش داده شود. در نهایت، فعال بودن ورودی FWD از طریق پارامتر مربوطه در اینورتر باید بررسی شود، موضوعی که جزئیات آن در مقالهٔ پارامتردهی اینورتر نوار نقاله پوشش داده شده است.

خطاهای رایج در سیم‌کشی استارت/استپ ساده

یکی از رایج‌ترین خطاها در این نوع سیم‌کشی، اتصال اشتباه سیم به ترمینال COM مربوط به مدار آنالوگ به‌جای ترمینال COM مدار دیجیتال است؛ در برخی اینورترها این دو ترمینال از هم مجزا هستند و اشتباه گرفتن آن‌ها باعث می‌شود مدار استارت هیچ‌گاه بسته نشود. خطای دیگر، استفاده از کلید لحظه‌ای (Push Button) به‌جای کلید پایدار در این آرایش است؛ چون کنترل دوسیمه بر پایهٔ نگه‌داشتن وضعیت مدار طراحی شده و کلید لحظه‌ای پس از رها شدن، بلافاصله مدار را قطع می‌کند و اینورتر تنها برای کسری از ثانیه فرمان استارت دریافت می‌کند.

سومین خطای رایج، فراموش کردن فعال‌سازی پارامتر منبع فرمان است؛ حتی با سیم‌کشی کاملاً درست، اگر اینورتر همچنان روی حالت دریافت فرمان از کیپد تنظیم شده باشد، سیگنال ارسالی از ترمینال FWD نادیده گرفته می‌شود. عدم رعایت جداسازی مسیر کابل فرمان از کابل قدرت نیز می‌تواند در طول‌های کابل بیشتر، باعث نویز و رفتار ناپایدار در همین مدار سادهٔ استارت و استپ شود.

سیم‌کشی کنترل سه‌سیمه (Latch) با شستی استارت و استپ مجزا

پس از آشنایی با کنترل دوسیمه، مرحلهٔ بعدی سیم‌کشی کنترل سه‌سیمه است؛ روشی که در بسیاری از خطوط نوار نقاله صنعتی به‌دلیل رفتار مطمئن‌تر و سازگاری با شستی‌های استاندارد تابلو برق، ترجیح داده می‌شود. برخلاف کنترل دوسیمه که به یک کلید پایدار نیاز دارد، این روش با دو شستی لحظه‌ای جداگانه کار می‌کند و منطق داخلی اینورتر، وظیفهٔ نگه‌داشتن وضعیت روشن را بر عهده می‌گیرد.

تفاوت کنترل سه‌سیمه با دوسیمه و کاربرد آن در نوار نقاله

در کنترل دوسیمه، وضعیت روشن بودن موتور به بسته ماندن فیزیکی یک کلید وابسته است؛ اما در کنترل سه‌سیمه، تنها یک فشار لحظه‌ای روی شستی استارت کافی است تا اینورتر موتور را روشن کند و آن را روشن نگه دارد، حتی پس از رها شدن شستی. این رفتار از طریق یک مدار داخلی قفل‌کننده (Latch) در اینورتر تأمین می‌شود که با دریافت سیگنال استارت لحظه‌ای، وضعیت فعال را در حافظهٔ خود ثبت می‌کند تا زمانی که فرمان استپ دریافت شود.

این ویژگی برای نوار نقاله‌هایی که با شستی‌های استاندارد استارت و استپ روی تابلو کنترل می‌شوند، کاربرد مستقیم دارد؛ همان شستی‌هایی که در بسیاری از خطوط تولید برای کنترل موتورهای سه‌فاز از طریق کنتاکتور نیز استفاده می‌شوند. با استفاده از این روش، اپراتور می‌تواند بدون نیاز به نگه‌داشتن دست روی کلید، تنها با یک فشار کوتاه، نوار نقاله را راه‌اندازی کند و در زمان لزوم، با فشار شستی استپ، حرکت آن را متوقف سازد.

نقشه اتصال شستی START (لحظه‌ای) و STOP (کنتاکت NC)

در این آرایش، شستی START از نوع کنتاکت باز (NO) بین ترمینال FWD و ترمینال COM قرار می‌گیرد؛ دقیقاً مشابه محل قرارگیری کلید در کنترل دوسیمه، با این تفاوت که این شستی پس از فشرده شدن و رها شدن، به حالت باز بازمی‌گردد. سیم اول از ترمینال FWD به یکی از پایه‌های شستی START و سیم دوم از پایهٔ دیگر آن به ترمینال COM متصل می‌شود.

نکتهٔ مهم در این روش، جایگاه شستی STOP است که باید به‌صورت سری در همین مسیر و با کنتاکت بسته (NC) قرار گیرد. به این معنا که شستی STOP معمولاً بین ترمینال COM و یکی از سرهای شستی START قرار می‌گیرد، به‌گونه‌ای که در حالت عادی (بدون فشرده شدن)، مدار از طریق آن برقرار باقی می‌ماند. با فشردن شستی STOP، کنتاکت بستهٔ آن باز می‌شود و مسیر مدار قطع می‌گردد؛ این قطع، مستقل از وضعیت داخلی قفل‌شدهٔ اینورتر عمل می‌کند و فرمان توقف را به‌صورت قاطع اعمال می‌کند.

چرا در این روش نیازی به رله کمکی یا کنتاکتور بینابین نیست؟

در بسیاری از مدارهای فرمان کلاسیک برای موتورهای سه‌فاز، برای ایجاد قابلیت قفل‌شدن (Latching) از یک کنتاکتور با کنتاکت کمکی موازی با شستی START استفاده می‌شود؛ این کنتاکت کمکی پس از فعال شدن کنتاکتور، مسیر برق را حتی بعد از رها شدن شستی برقرار نگه می‌دارد. در سیم‌کشی فرمان اینورتر، این وظیفه به‌طور کامل توسط منطق داخلی اینورتر انجام می‌شود و نیازی به نصب رله کمکی، کنتاکتور واسط، یا سیم‌کشی اضافه برای ایجاد حالت قفل‌شونده وجود ندارد.

این ویژگی، سیم‌کشی تابلو را ساده‌تر می‌کند و تعداد قطعات الکترومکانیکی مستعد خرابی را کاهش می‌دهد؛ چون کنتاکت‌های کنتاکتور در طول زمان و با تعداد بالای قطع و وصل، دچار فرسودگی و جرقه‌زنی می‌شوند، در حالی که ورودی‌های دیجیتال اینورتر چنین محدودیتی ندارند. با این حال، فعال شدن این حالت قفل‌شونده در سطح نرم‌افزار اینورتر به تنظیم پارامتر مربوط به نوع کنترل ترمینال فرمان (سه‌سیمه در برابر دوسیمه) وابسته است؛ جزئیات این تنظیم در مقالهٔ پارامتردهی اینورتر نوار نقاله بررسی شده و در این بخش تنها به الزام وجود چنین تنظیمی اشاره می‌شود.

سیم‌کشی فرمان چپ‌گرد و راست‌گرد نوار نقاله (FWD/REV)

پس از پوشش استارت و استپ، مرحلهٔ بعدی سیم‌کشی مربوط به کنترل جهت چرخش موتور است؛ عملکردی که در نوار نقاله‌های دوطرفه، جایگاه ویژه‌ای دارد. برخلاف نوار نقاله‌های خطی که همیشه در یک جهت ثابت کار می‌کنند، در بسیاری از خطوط تولید و انبارداری، نیاز به تغییر مسیر حرکت بار وجود دارد و همین نیاز، اهمیت سیم‌کشی درست ترمینال‌های FWD و REV را دوچندان می‌کند.

نقشه اتصال ترمینال FWD و REV

سیم‌کشی جهت چرخش موتور، بر پایهٔ همان منطق کنترل دوسیمه یا سه‌سیمه که پیش‌تر بررسی شد، انجام می‌شود؛ با این تفاوت که در اینجا دو مسیر مجزا برای دو جهت حرکت در نظر گرفته می‌شود. ترمینال FWD همراه با ترمینال COM، مسیر فرمان چرخش راستگرد را تشکیل می‌دهد و ترمینال REV به همراه همان ترمینال COM، مسیر فرمان چرخش چپگرد را می‌سازد. در عمل، این به معنای وجود دو کلید یا دو شستی جداگانه است؛ یکی برای فعال کردن حرکت نوار نقاله در جهت رفت و دیگری برای جهت برگشت.

در آرایش با شستی لحظه‌ای، هر یک از شستی‌های FWD و REV به‌صورت جداگانه بین ترمینال مربوطه و COM قرار می‌گیرند، دقیقاً مشابه سیم‌کشی شستی START که پیش‌تر توضیح داده شد. نکتهٔ مهم در این بخش، عدم فعال بودن هم‌زمان هر دو ترمینال است؛ در صورتی که به هر دلیلی سیگنال FWD و REV به‌طور همزمان به اینورتر برسد، رفتار اینورتر بسته به مدل و تنظیمات داخلی آن متفاوت خواهد بود و در برخی موارد ممکن است منجر به توقف موتور یا اعلام خطا شود.

سیم‌کشی برای نوار نقاله‌های دوطرفه (Reversible Conveyor)

در نوار نقاله‌های دوطرفه، معمولاً یک کلید انتخابگر سه‌حالته (Off/Forward/Reverse) جایگزین دو شستی جداگانه می‌شود تا احتمال فعال شدن هم‌زمان دو جهت حرکت به حداقل برسد. در این آرایش، سیم مشترک از ترمینال COM به پایهٔ مرکزی کلید متصل می‌شود و دو سیم دیگر از ترمینال‌های FWD و REV به دو پایهٔ کناری کلید وصل می‌شوند؛ ساختار مکانیکی این نوع کلید به‌گونه‌ای طراحی شده که در هر لحظه تنها یکی از دو مسیر می‌تواند برقرار باشد.

برای نوار نقاله‌هایی که تغییر جهت آن‌ها از طریق PLC یا کنترلر مرکزی انجام می‌شود، همین منطق با خروجی‌های دیجیتال جداگانهٔ PLC پیاده‌سازی می‌شود؛ یک خروجی به ترمینال FWD و خروجی دیگر به ترمینال REV متصل می‌شود، در حالی که برنامهٔ داخلی PLC مسئول جلوگیری از فعال شدن هم‌زمان این دو خروجی است. در طراحی سیم‌کشی این نوع سیستم‌ها، توجه به طول کابل بین PLC و اینورتر و رعایت اصول شیلدینگ، به‌همان اندازهٔ سیم‌کشی مستقیم با شستی اهمیت دارد؛ چون هر گونه نویز در این مسیر می‌تواند باعث فعال شدن ناخواستهٔ یکی از دو جهت حرکت شود.

نکات ایمنی هنگام سیم‌کشی مدار تغییر جهت (قفل مکانیکی/الکتریکی)

با وجود اینکه منطق داخلی بسیاری از اینورترها از فعال شدن هم‌زمان FWD و REV جلوگیری می‌کند، اتکای صرف به این منطق نرم‌افزاری در کاربردهای صنعتی حساس توصیه نمی‌شود. استفاده از قفل مکانیکی در کلیدهای انتخابگر سه‌حالته، یک لایهٔ ایمنی فیزیکی اضافه فراهم می‌کند که به‌طور کامل مانع از برقراری هم‌زمان دو مسیر FWD و REV می‌شود، حتی در صورت بروز خرابی احتمالی در کلید یا سیم‌کشی.

در سیستم‌هایی که تغییر جهت از طریق رله یا کنتاکتور بینابین اعمال می‌شود، استفاده از قفل الکتریکی (Interlock) نیز رایج است؛ در این روش، کنتاکت کمکی هر رله به‌گونه‌ای در مسیر تغذیهٔ رلهٔ مقابل قرار می‌گیرد که فعال شدن یکی، به‌طور خودکار مسیر فعال‌سازی دیگری را قطع می‌کند. این نکته به‌ویژه در نوار نقاله‌هایی که تغییر جهت آن‌ها با بار سنگین یا در فواصل کوتاه زمانی اتفاق می‌افتد، از اهمیت بیشتری برخوردار است؛ چون فعال شدن ناخواستهٔ هر دو جهت حرکت، می‌تواند به گیربکس و اتصالات مکانیکی نوار نقاله آسیب برساند.

سیم‌کشی ورودی فرمان سرعت آنالوگ (اتصال ولوم و پتانسیومتر)

پس از کنترل استارت، استپ و جهت حرکت، مرحلهٔ بعدی مربوط به سیم‌کشی سیگنالی است که سرعت نوار نقاله را تعیین می‌کند. برخلاف ورودی‌های دیجیتال که پیش‌تر بررسی شدند و تنها دو حالت روشن و خاموش دارند، این بخش با سیگنال‌های متغیر سروکار دارد و به همین دلیل، دقت در سیم‌کشی آن، نقش مستقیمی در پایداری سرعت نوار نقاله ایفا می‌کند.

نقشه اتصال ولوم به ترمینال‌های CM, V1, VR

برای تنظیم دستی سرعت نوار نقاله از طریق یک ولوم یا پتانسیومتر خارجی، سه ترمینال آنالوگ اینورتر درگیر می‌شوند. ولتاژ مرجع ثابت که معمولاً برابر با ده ولت DC است، از ترمینال VR به یکی از دو سر ثابت پتانسیومتر متصل می‌شود؛ سر ثابت دیگر پتانسیومتر نیز به ترمینال CM وصل می‌شود تا مدار تغذیهٔ آن کامل شود. سیم سوم از پایهٔ متحرک (Wiper) پتانسیومتر به ترمینال V1 متصل می‌گردد؛ همین سیم است که با چرخش دستهٔ ولوم، ولتاژ متغیری بین صفر تا ده ولت به اینورتر ارسال می‌کند و اینورتر بر اساس همین مقدار، فرکانس خروجی و در نتیجه سرعت موتور نوار نقاله را تنظیم می‌کند.

پتانسیومتر مورد استفاده برای این منظور معمولاً باید مقاومتی در حدود یک کیلو اهم داشته باشد؛ استفاده از مقاومت‌های بسیار بالاتر یا پایین‌تر از این محدوده می‌تواند دقت تنظیم سرعت را کاهش دهد یا در برخی موارد، به مدار داخلی ورودی آنالوگ اینورتر فشار وارد کند. سیم‌های متصل به این سه ترمینال باید حتماً از نوع شیلددار باشند، چون سیگنال ولتاژی عبوری از آن‌ها در مقایسه با سیگنال دیجیتال روشن و خاموش، به‌مراتب حساس‌تر به نویز محیطی است.

تفاوت فرمان سرعت دستی (ولوم) و فرمان سرعت از راه دور (سیگنال 4-20mA/0-10V)

در کاربردهایی که سرعت نوار نقاله باید از یک کنترلر مرکزی، PLC یا سیستم اتوماسیون بالادستی تعیین شود، سیم‌کشی به‌جای اتصال مستقیم ولوم، به دریافت یک سیگنال آنالوگ استاندارد از تجهیز بیرونی تغییر می‌کند. در این حالت، خروجی آنالوگ PLC یا کنترلر مرکزی مستقیماً به ترمینال V1 متصل می‌شود و ترمینال CM به‌عنوان مرجع مشترک بین دو دستگاه عمل می‌کند؛ برخلاف حالت ولوم، در اینجا ترمینال VR معمولاً بدون استفاده باقی می‌ماند، چون ولتاژ مرجع دیگر از خود اینورتر تأمین نمی‌شود.

سیگنال جریانی 4 تا 20 میلی‌آمپر، گزینهٔ رایج دیگری برای انتقال فرمان سرعت در فواصل طولانی است؛ این نوع سیگنال نسبت به سیگنال ولتاژی 0 تا 10 ولت، مقاومت بسیار بالاتری در برابر افت ناشی از طول کابل و نویز محیطی دارد. برای استفاده از این نوع سیگنال، بسیاری از اینورترها ترمینال ورودی جداگانه‌ای دارند یا امکان تنظیم ترمینال V1 برای دریافت سیگنال جریانی به‌جای ولتاژی را از طریق یک سوییچ سخت‌افزاری کوچک (Jumper) روی برد کنترلی فراهم می‌کنند؛ محل دقیق این سوییچ باید از دفترچه راهنمای همان مدل اینورتر استخراج شود.

نکات مربوط به نویز و شیلدینگ کابل سیگنال آنالوگ

سیگنال آنالوگ فرمان سرعت، در مقایسه با سیگنال‌های دیجیتال استارت و استپ، حساسیت بسیار بیشتری به نویز الکتریکی دارد؛ چون هر گونه نویز القاشده روی این سیگنال، مستقیماً به‌صورت نوسان در سرعت نوار نقاله ظاهر می‌شود، نه صرفاً یک خطای روشن و خاموش. به همین دلیل، استفاده از کابل شیلددار برای این مسیر، یک انتخاب اختیاری نیست و در اغلب کاربردهای صنعتی، یک الزام عملی محسوب می‌شود.

شیلد کابل باید تنها از یک سر، معمولاً در سمت اینورتر، به زمین متصل شود؛ اتصال شیلد از هر دو سر می‌تواند مسیر حلقهٔ زمین (Ground Loop) ایجاد کند که خود عاملی برای بروز نویز اضافی است. کابل سیگنال آنالوگ باید در طول مسیر خود، تا حد امکان از کابل‌های قدرت و به‌ویژه از کابل خروجی اینورتر به سمت موتور فاصله بگیرد؛ در صورتی که عبور موازی این دو کابل اجتناب‌ناپذیر باشد، فاصلهٔ فیزیکی حداقل چند سانتی‌متر بین آن‌ها توصیه می‌شود. طول کابل سیگنال آنالوگ نیز نباید بدون دلیل بیش از حد نیاز افزایش یابد؛ چون طول بیشتر، به معنای سطح بزرگ‌تر برای دریافت نویز القایی از محیط اطراف است.

سیم‌کشی سنسور و فتوسل به مدار فرمان برای توقف/استارت خودکار نوار نقاله

یکی از کاربردهای اختصاصی سیم‌کشی فرمان در نوار نقاله، ارتباط اینورتر با سنسورهای تشخیص بار و فتوسل‌های ایمنی است. برخلاف شستی‌ها و ولوم‌هایی که با دخالت مستقیم اپراتور فعال می‌شوند، این تجهیزات به‌صورت خودکار و بدون نیاز به دخالت انسانی، فرمان استارت، استپ یا توقف اضطراری را به اینورتر ارسال می‌کنند و همین ویژگی، آن‌ها را به بخش جدایی‌ناپذیر بسیاری از خطوط نوار نقاله صنعتی تبدیل کرده است.

کاربرد سنسور تشخیص بار در توقف خودکار نوار نقاله

در بسیاری از خطوط تولید، نوار نقاله نباید به‌طور پیوسته در حال حرکت باشد؛ بلکه باید تنها زمانی فعال شود که باری برای جابه‌جایی روی آن قرار گرفته یا در انتظار تخلیه است. سنسورهای تشخیص بار، معمولاً از نوع القایی، خازنی یا نوری، در نقاط کلیدی مسیر نوار نقاله نصب می‌شوند و وضعیت وجود یا عدم وجود بار را به‌صورت یک سیگنال دیجیتال روشن و خاموش گزارش می‌دهند.

کاربرد رایج این سنسورها، جلوگیری از حرکت بی‌مورد نوار نقاله در زمان‌هایی است که هیچ باری روی آن قرار ندارد؛ این رویکرد علاوه بر کاهش سایش مکانیکی قطعات، مصرف انرژی سیستم را نیز کاهش می‌دهد. در نقطهٔ انتهایی نوار نقاله، سنسور دیگری می‌تواند تجمع بار را تشخیص دهد و در صورت پر شدن مسیر تخلیه، فرمان توقف موقت را صادر کند تا از انباشته شدن بیش از حد جلوگیری شود؛ این نوع کنترل خودکار، به‌ویژه در خطوط با سرعت تولید بالا، نقش مستقیمی در جلوگیری از گیرکردن یا آسیب به محصول ایفا می‌کند.

نقشه اتصال سنسور به ورودی دیجیتال فرمان اینورتر

از نظر سیم‌کشی، خروجی سنسور دقیقاً مانند یک شستی یا کلید عمل می‌کند و به یکی از ترمینال‌های ورودی دیجیتال چندمنظورهٔ اینورتر (مانند S1، S2 یا S3) متصل می‌شود، در حالی که سیم دوم مدار به ترمینال COM بازمی‌گردد. تفاوت اصلی سنسور با شستی مکانیکی، در نوع خروجی الکتریکی آن است؛ اغلب سنسورهای صنعتی دارای خروجی ترانزیستوری هستند که بسته به مدل، از نوع NPN یا PNP خواهند بود و این ویژگی باید با منطق ورودی دیجیتال اینورتر (Sink یا Source) که پیش‌تر توضیح داده شد، هماهنگ باشد.

اغلب سنسورهای صنعتی برای کار کردن نیاز به تغذیهٔ جداگانه دارند، معمولاً ۲۴ ولت DC، که باید از یک منبع تغذیهٔ خارجی یا از همان منبع تغذیهٔ داخلی اینورتر (در صورت وجود چنین خروجی روی بدنهٔ دستگاه) تأمین شود. سیم‌کشی این بخش شامل سه رشتهٔ جداگانه است: دو سیم برای تغذیهٔ سنسور (مثبت و منفی) و یک سیم برای سیگنال خروجی که به ترمینال ورودی دیجیتال اینورتر متصل می‌شود؛ رعایت رنگ‌بندی استاندارد سیم‌ها در این بخش، کار عیب‌یابی احتمالی در آینده را به‌طور محسوسی ساده‌تر می‌کند.

سیم‌کشی حالت ایمنی (Emergency Stop / Interlock)

مدار توقف اضطراری، از نظر اهمیت ایمنی، جایگاهی متفاوت از سایر ورودی‌های فرمان دارد و باید با دقت بیشتری سیم‌کشی شود. برخلاف سنسورهای تشخیص بار که معمولاً از کنتاکت باز (NO) استفاده می‌کنند، شستی توقف اضطراری و کلیدهای ایمنی مربوط به درب‌های حفاظتی یا Interlock مکانیکی، باید همواره از نوع کنتاکت بسته (NC) سیم‌کشی شوند.

دلیل این انتخاب، اطمینان از عملکرد ایمن در صورت بروز خرابی است؛ اگر سیم مدار توقف اضطراری به هر دلیلی قطع شود یا خود شستی دچار خرابی مکانیکی گردد، مدار به‌طور خودکار باز شده و اینورتر همان سیگنالی را دریافت می‌کند که در حالت فشرده شدن عمدی شستی دریافت می‌کرد. به این ترتیب، هر گونه قطعی ناخواسته در سیم‌کشی، به‌جای پنهان ماندن، بلافاصله به توقف نوار نقاله منجر می‌شود. در بسیاری از تابلوهای صنعتی، مدار توقف اضطراری به‌صورت مستقل از سایر ورودی‌های فرمان و با اولویت بالاتر سیم‌کشی می‌شود، به‌گونه‌ای که فعال شدن آن، صرف‌نظر از وضعیت سایر ورودی‌های دیجیتال، منجر به قطع کامل فرمان حرکت شود.

سیم‌کشی فرمان اینورتر از طریق PLC یا کنترلر خارجی

در خطوط نوار نقاله‌ای که بخشی از یک سیستم اتوماسیون بزرگ‌تر هستند، فرمان استارت، استپ، جهت حرکت و حتی سرعت، دیگر از طریق شستی یا ولوم دستی اعمال نمی‌شود؛ بلکه یک PLC یا کنترلر مرکزی، این وظیفه را بر عهده می‌گیرد. سیم‌کشی این نوع ارتباط، از نظر مفهومی با آنچه پیش‌تر دربارهٔ ترمینال‌های فرمان توضیح داده شد تفاوتی ندارد، اما نیازمند توجه ویژه به هماهنگی سطح سیگنال بین دو دستگاه است.

نقشه اتصال خروجی دیجیتال PLC به ورودی فرمان اینورتر

هر خروجی دیجیتال PLC که برای فرمان‌دهی به اینورتر در نظر گرفته می‌شود، دقیقاً مانند یک شستی یا سنسور عمل می‌کند و به یکی از ترمینال‌های ورودی دیجیتال اینورتر (مانند FWD، REV یا S1 تا S3) متصل می‌شود؛ سیم مرجع مشترک نیز باید به ترمینال COM اینورتر برگردد. برای مثال، اگر PLC باید فرمان استارت را در جهت راستگرد صادر کند، خروجی مربوطهٔ آن به ترمینال FWD وصل می‌شود و با فعال شدن آن خروجی در برنامهٔ PLC، مدار بین FWD و COM بسته شده و اینورتر فرمان را دریافت می‌کند.

در این نوع سیم‌کشی، هر عملکرد مورد نیاز نوار نقاله معمولاً به یک خروجی دیجیتال مجزا از PLC نیاز دارد؛ به این معنا که برای استارت، جهت چرخش و در صورت لزوم سرعت‌های از پیش‌تعیین‌شده، تعداد قابل توجهی از خروجی‌های PLC می‌تواند درگیر شود. به همین دلیل، پیش از سیم‌کشی، تهیهٔ یک جدول تخصیص که هر خروجی PLC را به ترمینال مشخصی از اینورتر نسبت می‌دهد، از بروز اشتباه در اتصال و سردرگمی در فاز عیب‌یابی جلوگیری می‌کند.

تفاوت منطق NPN و PNP در سیم‌کشی فرمان از PLC

خروجی‌های دیجیتال PLC، مانند سنسورهای صنعتی، معمولاً بر پایهٔ یکی از دو منطق NPN یا PNP کار می‌کنند و انطباق این منطق با نوع ورودی اینورتر (Sink یا Source)، برای عملکرد درست مدار ضروری است. در منطق PNP (که به آن Source نیز گفته می‌شود)، خروجی PLC در حالت فعال، ولتاژ مثبت را به سیم سیگنال ارسال می‌کند و ترمینال COM اینورتر باید به قطب منفی منبع تغذیهٔ مشترک متصل باشد.

در منطق NPN (که به آن Sink نیز گفته می‌شود)، این آرایش برعکس است؛ خروجی PLC در حالت فعال، مسیر سیگنال را به قطب منفی وصل می‌کند و ترمینال COM اینورتر باید به قطب مثبت منبع تغذیه متصل شود. اتصال یک اینورتر با ورودی Sink به یک PLC با خروجی PNP، یا برعکس، معمولاً باعث می‌شود سیگنال به‌درستی منتقل نشود، حتی اگر تمام سیم‌ها از نظر فیزیکی به ترمینال‌های درست وصل شده باشند؛ به همین دلیل، بررسی مشخصات فنی هر دو دستگاه پیش از سیم‌کشی، مرحله‌ای است که نباید نادیده گرفته شود.

نکات هماهنگی ولتاژ بین PLC و اینورتر

سطح ولتاژ کاری خروجی‌های دیجیتال اکثر PLCهای صنعتی، برابر با ۲۴ ولت DC است که با ولتاژ کاری استاندارد ورودی‌های دیجیتال اینورتر همخوانی دارد؛ با این حال، در برخی سیستم‌های قدیمی‌تر یا تجهیزات خاص، ممکن است سطح ولتاژ متفاوتی مانند ۱۲ ولت یا ۴۸ ولت مورد استفاده قرار گیرد. اتصال مستقیم دو دستگاه با سطح ولتاژ ناهماهنگ، می‌تواند به مدار ورودی اینورتر آسیب برساند یا در بهترین حالت، باعث عدم تشخیص صحیح سیگنال شود.

در مواردی که تغذیهٔ ورودی‌های دیجیتال اینورتر از منبع داخلی خود دستگاه تأمین می‌شود، نباید این منبع را با منبع تغذیهٔ خروجی‌های PLC به‌صورت مستقیم ترکیب کرد، مگر آنکه دفترچه راهنمای هر دو دستگاه چنین اتصالی را تأیید کند. استفاده از یک منبع تغذیهٔ ۲۴ ولت مشترک و مجزا برای این بخش از مدار فرمان، در بسیاری از تابلوهای صنعتی روش امن‌تری است؛ این رویکرد ضمن ساده کردن سیم‌کشی، احتمال بروز تداخل بین منابع تغذیهٔ داخلی دو دستگاه مختلف را نیز از بین می‌برد.

نکات فنی و ایمنی مهم در سیم‌کشی فرمان اینورتر نوار نقاله

پس از پوشش تمام آرایش‌های اصلی سیم‌کشی فرمان، این بخش به جمع‌آوری اصول فنی و ایمنی مشترکی می‌پردازد که در تمام موارد پیش‌گفته کاربرد دارند. رعایت این نکات، تفاوت میان یک سیم‌کشی که تنها در روز اول کار می‌کند و سیم‌کشی که در بلندمدت پایدار می‌ماند را رقم می‌زند.

جداسازی مسیر کابل فرمان از کابل قدرت (جلوگیری از نویز)

کابل فرمان و کابل قدرت اینورتر، حتی در صورت سیم‌کشی کاملاً صحیح از نظر اتصال ترمینال‌ها، در صورت عبور از یک مسیر مشترک می‌توانند دچار تداخل الکترومغناطیسی شوند. این تداخل به‌ویژه در کابل خروجی اینورتر به سمت موتور شدت بیشتری دارد، چون این کابل حامل جریان سوییچینگ با فرکانس بالا از مدار داخلی اینورتر است و میدان الکترومغناطیسی نسبتاً قوی‌ای در اطراف خود ایجاد می‌کند.

در طراحی تابلو و کابل‌کشی نوار نقاله، تفکیک این دو مسیر با استفاده از داکت‌ها یا کانال‌های جداگانه، حتی در فاصلهٔ چند سانتی‌متری از یکدیگر، کاهش محسوسی در نویز القاشده روی مدار فرمان ایجاد می‌کند. در مواردی که عبور موازی این دو کابل در طول مسیر بلند اجتناب‌ناپذیر باشد، عبور عمودی و متقاطع کابل فرمان از روی کابل قدرت (به‌جای عبور موازی و طولانی) نیز روش دیگری برای کاهش این تداخل به شمار می‌رود؛ چون سطح تماس الکترومغناطیسی بین دو کابل در حالت تقاطع، به‌مراتب کمتر از حالت عبور موازی است.

استفاده از کابل شیلددار و اتصال صحیح شیلد به زمین

کابل شیلددار، از یک لایهٔ فلزی محافظ در اطراف رشته‌های سیگنال تشکیل شده که وظیفهٔ آن جذب و هدایت نویز الکترومغناطیسی محیط به سمت زمین است، پیش از آنکه این نویز به رشتهٔ اصلی سیگنال برسد. برای سیم‌کشی مدار فرمان اینورتر نوار نقاله، به‌ویژه برای سیگنال آنالوگ فرمان سرعت، استفاده از این نوع کابل نقش مستقیمی در پایداری عملکرد سیستم دارد.

نکتهٔ کلیدی در استفاده از کابل شیلددار، اتصال صحیح شیلد آن به زمین است؛ شیلد باید تنها از یک سر، معمولاً در سمت اینورتر، به نقطهٔ زمین تابلو متصل شود. اتصال شیلد از هر دو انتهای کابل، مسیری برای عبور جریان بین دو نقطهٔ زمین با پتانسیل جزئی متفاوت ایجاد می‌کند که به آن حلقهٔ زمین گفته می‌شود؛ این پدیده، به‌جای کاهش نویز، خود می‌تواند منبع جدیدی از تداخل الکتریکی در مدار فرمان باشد.

پیچ‌های اتصال و گشتاور مناسب سفت‌کردن ترمینال‌ها

اتصال شل در ترمینال‌های فرمان، یکی از رایج‌ترین علل بروز خطاهای متناوب و غیرقابل تکرار در عملکرد نوار نقاله است؛ خطاهایی که به‌دلیل ماهیت متناوب خود، تشخیص آن‌ها در فاز عیب‌یابی دشوارتر از خطاهای دائمی است. هر پیچ ترمینال، گشتاور سفت‌کردن مشخصی دارد که در دفترچه راهنمای اینورتر ذکر شده و رعایت این مقدار، هم از شل شدن تدریجی اتصال در طول زمان و هم از آسیب به رزوهٔ ترمینال بر اثر سفت‌کردن بیش از حد جلوگیری می‌کند.

استفاده از سرسیم سوزنی (Ferrule) برای انتهای سیم‌های چندرشته‌ای، کیفیت این اتصال را به‌طور محسوسی بهبود می‌بخشد؛ چون بدون این سرسیم، رشته‌های نازک سیم ممکن است در زیر پیچ ترمینال پخش شوند و تنها بخشی از سطح مقطع سیم، تماس الکتریکی واقعی با ترمینال برقرار کند. بازدید دوره‌ای از سفتی پیچ‌های ترمینال فرمان، به‌ویژه در نوار نقاله‌هایی که در معرض ارتعاش مکانیکی مداوم قرار دارند، بخشی از برنامهٔ نگهداری پیشگیرانهٔ استاندارد این تجهیزات به شمار می‌رود.

اشتباهات رایج که باعث خرابی ورودی فرمان می‌شوند

یکی از پرتکرارترین اشتباهاتی که به آسیب دائمی ورودی‌های دیجیتال یا آنالوگ فرمان منجر می‌شود، اتصال اشتباه ولتاژ مدار قدرت به ترمینال‌های فرمان است؛ این خطا معمولاً در شرایط عجله یا در تابلوهایی با سیم‌کشی شلوغ و بدون برچسب‌گذاری مناسب رخ می‌دهد. ورودی‌های فرمان برای دریافت سطح ولتاژ پایین طراحی شده‌اند و اتصال ولتاژ ۲۲۰ یا ۳۸۰ ولت به این ترمینال‌ها، در اغلب موارد به آسیب فوری و غیرقابل‌جبران مدار داخلی منجر می‌شود.

کوتاه شدن ناخواستهٔ ترمینال VR که ولتاژ مرجع ثابت را تأمین می‌کند، به ترمینال زمین یا COM نیز از دیگر خطاهای رایج است که می‌تواند مدار تغذیهٔ داخلی اینورتر را تحت فشار قرار دهد. عدم تطابق منطق Sink و Source بین اینورتر و تجهیز بیرونی متصل به آن، اگرچه معمولاً به آسیب فیزیکی منجر نمی‌شود، اما یکی از دلایل شایع عدم دریافت صحیح سیگنال است که بارها با تشخیص اشتباه به‌عنوان خرابی سخت‌افزاری، وقت زیادی در فاز عیب‌یابی از تکنسین می‌گیرد.

رفع اشکال سیم‌کشی فرمان اینورتر (چک‌لیست عیب‌یابی)

با وجود رعایت تمام نکات پیش‌گفته، ممکن است پس از اتمام سیم‌کشی همچنان با رفتار نامنتظرهٔ نوار نقاله مواجه شویم. این بخش، یک مسیر منظم برای ردیابی منشأ مشکل در مدار فرمان ارائه می‌دهد؛ مسیری که از ساده‌ترین علت‌های محتمل آغاز می‌شود و به‌تدریج به بررسی‌های دقیق‌تر می‌رسد.

اینورتر فرمان استارت را دریافت نمی‌کند

نخستین گام در این حالت، بررسی ولتاژ روی ترمینال ورودی مربوطه (مانند FWD) نسبت به COM با استفاده از مولتی‌متر است؛ در حالت فعال بودن شستی یا کلید، باید ولتاژ کنترلی مورد انتظار (معمولاً نزدیک به ۲۴ ولت DC) روی این دو ترمینال قابل اندازه‌گیری باشد. در صورت عدم مشاهدهٔ این ولتاژ، مسیر سیم از ترمینال تا کلید و بازگشت آن باید با تست پیوستگی بررسی شود؛ قطعی سیم، اتصال شل زیر پیچ ترمینال، یا خرابی داخلی خود کلید از علل رایج این حالت هستند.

اگر ولتاژ روی ترمینال به‌درستی اندازه‌گیری می‌شود اما موتور همچنان راه‌اندازی نمی‌شود، مشکل احتمالاً از سیم‌کشی خارج شده و به سمت تنظیمات نرم‌افزاری منتقل می‌شود؛ در این حالت باید بررسی شود که آیا پارامتر منبع فرمان اینورتر روی دریافت سیگنال از ترمینال بیرونی تنظیم شده یا همچنان روی حالت کیپد باقی مانده است، موضوعی که در مقالهٔ پارامتردهی اینورتر نوار نقاله به‌طور مستقل بررسی شده است. وجود پیام خطا روی نمایشگر اینورتر نیز باید در این مرحله بررسی شود، چون در بسیاری از موارد، اینورتر به‌دلیل یک خطای فعال (مانند خطای اضافه‌بار یا خطای ورودی) از پذیرش فرمان استارت خودداری می‌کند.

جهت چرخش موتور اشتباه است

زمانی که با فرمان FWD، موتور در جهت چپگرد و با فرمان REV در جهت راستگرد حرکت می‌کند، منشأ مشکل معمولاً یکی از دو حالت است. حالت اول، جابه‌جایی فیزیکی سیم‌های ترمینال FWD و REV با یکدیگر در مرحلهٔ سیم‌کشی فرمان است؛ بررسی مجدد نقشهٔ اتصال و تطبیق آن با سیم‌کشی واقعی، ساده‌ترین راه تشخیص این حالت است.

حالت دوم، مربوط به ترتیب اتصال فازهای خروجی اینورتر به موتور (ترمینال‌های U، V، W) است، نه به سیم‌کشی فرمان؛ در این حالت، جابه‌جایی دو فاز از سه فاز خروجی مدار قدرت، جهت پیش‌فرض چرخش موتور را نسبت به فرمان‌های FWD و REV معکوس می‌کند. تفکیک این دو حالت از یکدیگر با یک آزمایش ساده امکان‌پذیر است: در صورتی که مشکل از سیم‌کشی فرمان باشد، تعویض سیم‌های FWD و REV در ترمینال کنترلی، رفتار را اصلاح می‌کند؛ اما اگر مشکل به فازبندی خروجی قدرت مربوط باشد، باید جابه‌جایی در ترمینال‌های U، V، W بررسی شود، نه در ترمینال‌های فرمان.

نویز و پرش ناگهانی سرعت در فرمان آنالوگ

پرش‌های ناگهانی و غیرقابل توضیح در سرعت نوار نقاله، معمولاً نشانهٔ ورود نویز به مدار سیگنال آنالوگ است، نه خرابی داخلی اینورتر. اولین بررسی در این حالت، مسیر فیزیکی کابل سیگنال آنالوگ است؛ عبور موازی و طولانی این کابل در کنار کابل خروجی قدرت اینورتر، یکی از شایع‌ترین منابع این نوع نویز به شمار می‌رود.

بررسی صحت اتصال شیلد کابل نیز در این مرحله ضروری است؛ اتصال نبودن شیلد از هیچ سر، یا اتصال آن از هر دو سر به‌جای یک سر، هر دو می‌توانند به بروز این نوع رفتار منجر شوند. در صورتی که مشکل پس از بررسی مسیر کابل و شیلد همچنان باقی بماند، تست مقدار ولتاژ ورودی روی ترمینال V1 با مولتی‌متر در حالت ثابت نگه‌داشتن ولوم یا سیگنال ورودی، کمک می‌کند تا مشخص شود آیا نوسان واقعاً از منبع سیگنال می‌آید یا از مسیر انتقال آن.

نحوه تست ترمینال‌های فرمان با مولتی‌متر

برای تست ورودی‌های دیجیتال فرمان، مولتی‌متر باید روی حالت اندازه‌گیری مقاومت یا تست پیوستگی (Continuity) تنظیم شود و دو سر آن به دو نقطهٔ ابتدا و انتهای مسیر سیم مورد بررسی (مثلاً بین ترمینال FWD و پایهٔ متناظر آن روی کلید) متصل شود؛ نمایش مقاومت نزدیک به صفر در حالت فعال کلید و نمایش مدار باز در حالت غیرفعال، نشانهٔ سلامت مسیر سیم است.

برای تست ورودی آنالوگ، مولتی‌متر باید روی حالت اندازه‌گیری ولتاژ DC تنظیم و مستقیماً روی ترمینال V1 نسبت به CM قرار گیرد؛ تغییر تدریجی و پیوسته در مقدار نمایش‌داده‌شده هنگام چرخش ولوم یا تغییر سیگنال ورودی، نشانهٔ عملکرد صحیح مدار است. در صورت مشاهدهٔ پرش ناگهانی یا عدم تغییر مقدار ولتاژ با وجود تغییر ورودی، احتمال خرابی خود پتانسیومتر، قطعی در مسیر سیم Wiper، یا آسیب به ورودی آنالوگ اینورتر باید در نظر گرفته شود؛ در این حالت، جدا کردن پتانسیومتر از مدار و تست مستقیم مقاومت آن با مولتی‌متر، مرحلهٔ بعدی تشخیص خواهد بود.
