تفاوت نوار نقاله و کانوایر چیست؟

در صنایع مختلف، سیستم‌های انتقال مواد یکی از مهم‌ترین بخش‌های فرآیند تولید و جابه‌جایی هستند. در این میان، اصطلاحات کانوایر و نوار نقاله اغلب به جای یکدیگر به کار می‌روند، اما آیا این دو واژه از نظر فنی و کاربردی یکسان هستند؟

این مقاله با هدف بررسی تمایز این دو سیستم نگارش شده است. در ادامه، مشخص خواهد شد که چرا در برخی از صنایع این دو اصطلاح هم‌معنی در نظر گرفته می‌شوند، در حالی که از لحاظ ساختاری و کاربردی اختلافاتی بین آن‌ها وجود دارد.

چرا این دو اصطلاح به جای یکدیگر استفاده می‌شوند؟

دلایل متعددی باعث شده‌اند که بسیاری از کاربران صنعتی، “کانوایر” و “نوار نقاله” را معادل یکدیگر بدانند، از جمله:

• 1️⃣ اصطلاحات عمومی و تخصصی: واژه کانوایر معادل عام‌تر برای تمامی سیستم‌های انتقال مواد است، در حالی که “نوار نقاله” معمولاً به نوع خاصی از این سیستم‌ها اشاره دارد که از تسمه (Belt) برای انتقال استفاده می‌کند.
• 2️⃣ ترجمه از زبان انگلیسی: در متون فنی، “Conveyor” معادل “کانوایر” ترجمه شده و شامل انواع مختلف سیستم‌های انتقال است، اما در فارسی، این واژه به‌عنوان معادل متداول “Belt Conveyor” شناخته شده است.
• 3️⃣ استفاده رایج در صنعت: بسیاری از افرادی که با ماشین‌آلات جابه‌جایی کار می‌کنند، از این دو اصطلاح به شکل مترادف و بدون در نظر گرفتن تفاوت فنی آن‌ها استفاده می‌کنند، زیرا در برخی صنایع، فقط از نوع تسمه‌ای استفاده می‌شود.
• 4️⃣ عدم آگاهی از دسته‌بندی فنی: در برخی موارد، مدل‌های زنجیری، رولیکی یا مارپیچی نیز به اشتباه با همین نام خوانده می‌شوند، در حالی که این سیستم‌ها اصولاً فاقد تسمه هستند و جزء دسته‌های دیگر ماشین‌آلات محسوب می‌شوند.

در ادامه مقاله، جزئیات فنی، ساختاری و کاربردی بررسی خواهد شد تا مشخص شود کدام اصطلاح برای چه سیستمی به‌کار می‌رود و در چه شرایطی استفاده از هر یک صحیح‌تر است.

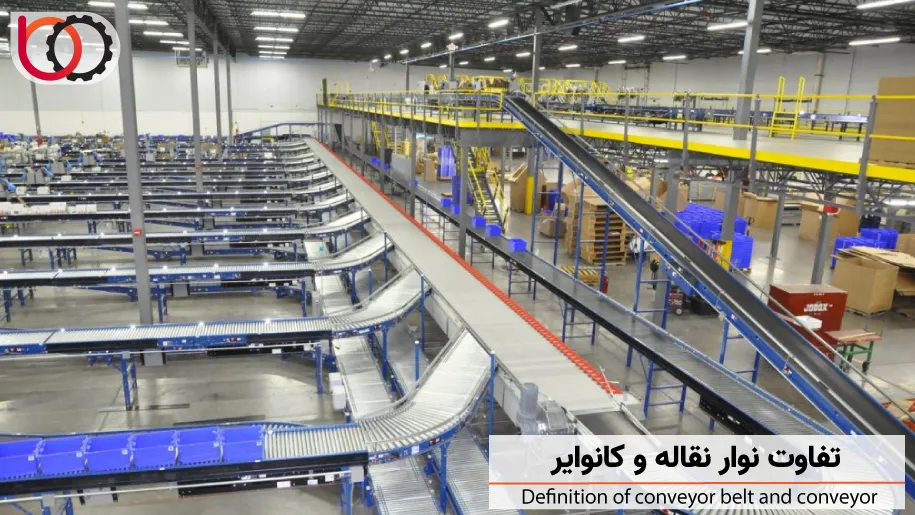

تعریف دقیق و تفکیک ساختاری

استفاده از سیستم‌های انتقال مواد در صنایع مختلف ضروری است، اما در بسیاری از مواقع، این اصطلاحات به‌جای یکدیگر استفاده می‌شوند. کانوایر یک دسته‌بندی کلی از سیستم‌های جابه‌جایی مواد است، درحالی‌که نوار نقاله یکی از انواع آن محسوب می‌شود. برای درک بهتر این موضوع، ابتدا به تعریف هر یک می‌پردازیم.

کانوایر چیست؟

کانوایر (Conveyor) یک اصطلاح کلی برای انواع سیستم‌های انتقال مواد است که در صنایع مختلف برای جابه‌جایی محصولات، مواد اولیه، و قطعات مورد استفاده قرار می‌گیرد. این سیستم‌ها می‌توانند بر اساس مکانیزم حرکتی و نوع انتقال مواد به دسته‌های مختلفی تقسیم شوند، از جمله:

• نوع تسمه‌ای (Belt Conveyor)
• نوع زنجیری (Chain Conveyor)
• نوع رولیکی (Roller Conveyor)
• نوع مارپیچی (Screw Conveyor)
• نوع هوایی (Overhead Conveyor)

هر سیستم بر اساس نوع بار، شرایط کاری، و نیاز صنعتی انتخاب می‌شود.

نوار نقاله در دسته‌بندی کانوایرها چه جایگاهی دارد؟

این تجهیزات یکی از زیرمجموعه‌ها محسوب می‌شوند که در آن از تسمه (Belt) برای جابه‌جایی مواد استفاده می‌شود. این مکانیزم معمولاً برای حمل مواد سبک تا نیمه‌سنگین در صنایعی مانند معدن، صنایع غذایی، تولیدی و بسته‌بندی به‌کار می‌رود.

• برخلاف برخی انواع دیگر که از زنجیر، غلتک یا پیچ حلزونی برای انتقال مواد استفاده می‌کنند، این مدل بر پایه تسمه کار می‌کند که می‌تواند از جنس‌های مختلفی مانند PVC، لاستیکی، مدولار یا فلزی ساخته شود.
• تمامی این مدل‌ها نوعی سیستم انتقال هستند، اما همه سیستم‌ها شامل تسمه نیستند. این نکته، مرز اساسی بین این دو مفهوم را مشخص می‌کند.

در ادامه مقاله، جنبه‌های فنی و مهندسی به‌صورت دقیق بررسی خواهد شد.

بررسی جنبه‌های فنی و مهندسی

در بسیاری از صنایع، انتخاب سیستم جابه‌جایی اهمیت بالایی دارد. اما تمایز این دو واژه یکی از سوالاتی است که اغلب در انتخاب تجهیزات مطرح می‌شود. از آنجا که نوع تسمه‌ای یکی از زیرمجموعه‌ها محسوب می‌شود، برخی تصور می‌کنند این دو سیستم یکسان‌اند. در حالی که تفاوت آن‌ها در جنبه‌های فنی، ساختاری و عملکردی کاملاً مشهود است.

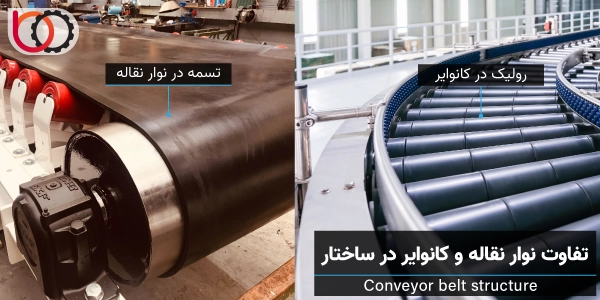

تمایز در ساختار مکانیکی و اجزا

این تمایز از نظر ساختار مکانیکی بسیار قابل‌توجه است. کانوایر یک اصطلاح کلی برای تجهیزات انتقال است که ممکن است از اجزای مختلفی تشکیل شود. درحالی‌که سیستم تسمه‌ای از (Belt) به‌عنوان سطح جابه‌جایی مواد استفاده می‌کند، مدل‌های دیگر از مکانیزم‌های متفاوتی مانند زنجیر، رولیک یا پیچ حلزونی بهره می‌برند.

اجزای اصلی سیستم تسمه‌ای شامل موارد زیر است:

• تسمه (Belt): سطح متحرکی که مواد روی آن جابه‌جا می‌شوند.
• درام‌ها (Pulley): غلتک‌هایی که سطح را حرکت می‌دهند.
• رولیک‌ها (Rollers): تکیه‌گاه‌هایی برای هدایت مسیر و کاهش اصطکاک.
• موتور و گیربکس: تأمین‌کننده نیروی محرکه سیستم.

اما سایر ماشین‌آلات دارای ساختار مکانیکی متفاوتی هستند:

• مدل‌های زنجیری: دارای زنجیرهای فلزی برای انتقال بار.
• مدل‌های رولیکی: انتقال بار از طریق چرخش غلتک‌ها.
• مدل‌های مارپیچی: استفاده از پیچ حلزونی برای جابه‌جایی مواد پودری.

یکی از اصلی‌ترین تمایزات این است که نوع تسمه‌ای برای مسیرهای مستقیم و با شیب کم طراحی شده است، درحالی‌که برخی از مکانیزم‌های دیگر می‌توانند در مسیرهای پیچیده نیز عمل کنند.

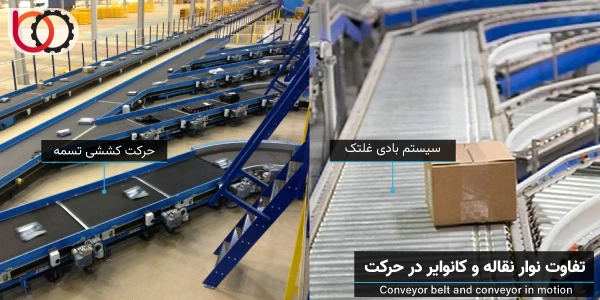

تمایز در مکانیسم حرکت و سیستم انتقال مواد

این تجهیزات از لحاظ مکانیسم حرکت نیز اختلافات مهمی دارند. در مدل تسمه‌ای، حرکت با کشش ایجادشده توسط درام‌های محرک و نیروی موتور انجام می‌شود. درحالی‌که سایر ماشین‌آلات از زنجیر، غلتک یا سیستم‌های بادی استفاده می‌کنند.

مقایسه مکانیسم حرکت:

• تسمه‌ای: حرکت بر پایه کشش.
• زنجیری: حرکت با کشش فلزات به‌هم‌پیوسته.
• رولیکی: حرکت مواد از طریق چرخش غلتک‌ها.
• هوایی: انتقال مواد با کمک آویزهای متحرک در مسیر بالا و پایین.

این ویژگی باعث می‌شود که نوع تسمه‌ای در صنایع بسته‌بندی، انبارداری و خطوط تولید مناسب‌تر باشد، درحالی‌که طراحی‌های دیگر در شرایط خاص صنعتی، مانند حمل قطعات بسیار سنگین، کاربرد بهتری دارند.

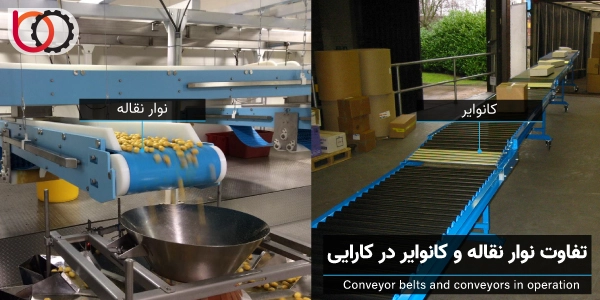

تفاوت در عملکرد صنعتی و کارایی

تفاوت این سیستم‌ها از نظر عملکرد صنعتی نیز قابل‌توجه است. مدل‌های تسمه‌ای معمولاً برای جابه‌جایی قطعات سبک تا نیمه‌سنگین در مسیرهای مستقیم و خطوط تولید استفاده می‌شوند.

اما ماشین‌آلات دیگر، بسته به نوع طراحی حرکت، کارایی متفاوتی دارند:

• مدل‌های زنجیری: مناسب برای انتقال قطعات فلزی در صنایع سنگین.
• مدل‌های مارپیچی: مورد استفاده در انتقال مواد پودری و فله‌ای.
• مدل‌های هوایی: کاربرد در خطوط مونتاژ و جابه‌جایی قطعات در مسیرهای غیرمستقیم.

به همین دلیل، نوع تسمه‌ای در صنایعی مانند معدن، صنایع غذایی، خودروسازی، بسته‌بندی و لجستیک بیشترین استفاده را دارد، درحالی‌که سایر طراحی‌ها بسته به شرایط محیطی و نوع بار، عملکرد متفاوتی ارائه می‌دهند.

بررسی از نظر هزینه و نگهداری

در صنایع مختلف، بررسی هزینه‌های استهلاک و نگهداری می‌تواند تأثیر مستقیمی بر بهره‌وری، هزینه‌های عملیاتی و طول عمر تجهیزات داشته باشد. انتخاب یک پلتفرم جابه‌جایی به هزینه‌های اولیه، استهلاک و نیازهای تعمیراتی بستگی دارد. در ادامه، این موضوع را از جنبه اقتصادی بررسی خواهیم کرد.

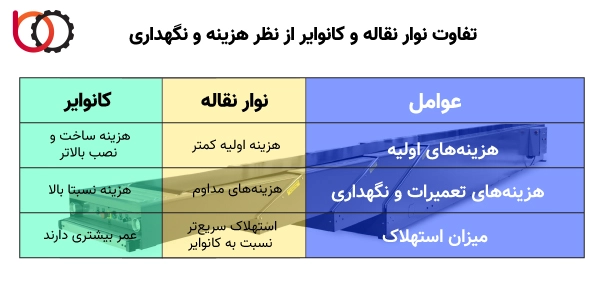

مقایسه هزینه‌های اولیه، تعمیرات و استهلاک

• هزینه‌های اولیه:
  • مدل‌های تسمه‌ای هزینه اولیه کمتری نسبت به ساختارهای پیچیده‌تر دارند.
  • به دلیل استفاده از متریال پلیمری یا لاستیکی برای جابه‌جایی، معمولاً از نظر اقتصادی مقرون‌به‌صرفه‌تر هستند.
  • در مقابل، سازه‌های زنجیری و رولیکی به دلیل حجم بالای فلزکاری و پیچیدگی ساختاری، هزینه ساخت و نصب بالاتری دارند.
• هزینه‌های تعمیرات و نگهداری:
  • یکی از مهم‌ترین تفاوت‌ها، میزان نیاز به سرویس‌های دوره‌ای است.
  • نوع تسمه‌ای نیاز به تعویض مکرر قطعه مصرفی دارد، که ممکن است هزینه‌های مداومی ایجاد کند.
  • سیستم‌های زنجیری و مارپیچی معمولاً از جنس فلز ساخته می‌شوند و مقاومت بیشتری دارند، اما نیازمند روغن‌کاری و تعویض قطعات مکانیکی هستند.
• میزان استهلاک:
  • در سیستم‌های کششی، سطح مقطع در معرض اصطکاک قرار دارد، که باعث استهلاک سریع‌تر آن می‌شود.
  • در مقابل، غلتک‌ها و زنجیرها به دلیل ساختار مقاوم‌تر، طول عمر بیشتری دارند اما نیازمند سرویس‌های فنی تخصصی‌تری هستند.

مقایسه طول عمر و بهره‌وری در صنایع مختلف

• طول عمر سیستم:
  • طول عمر این تجهیزات بستگی به نوع کاربرد و شرایط کاری دارد.
  • در محیط‌های صنعتی سخت، قطعات پلیمری به دلیل ساییدگی، نیاز به تعویض مکرر دارند، اما در مقابل، فولاد و سازه‌های زنجیری طول عمر بیشتری دارند.
• بهره‌وری در صنایع مختلف:
  • مدل‌های تسمه‌ای بهره‌وری بالایی در خطوط تولید و بسته‌بندی دارند.
  • سیستم‌های زنجیری بیشتر در صنایع سنگین مانند فولاد و سیمان استفاده می‌شوند.
  • سیستم‌های مارپیچی مناسب برای جابه‌جایی مواد فله‌ای مانند آرد، سیمان و مواد شیمیایی هستند.

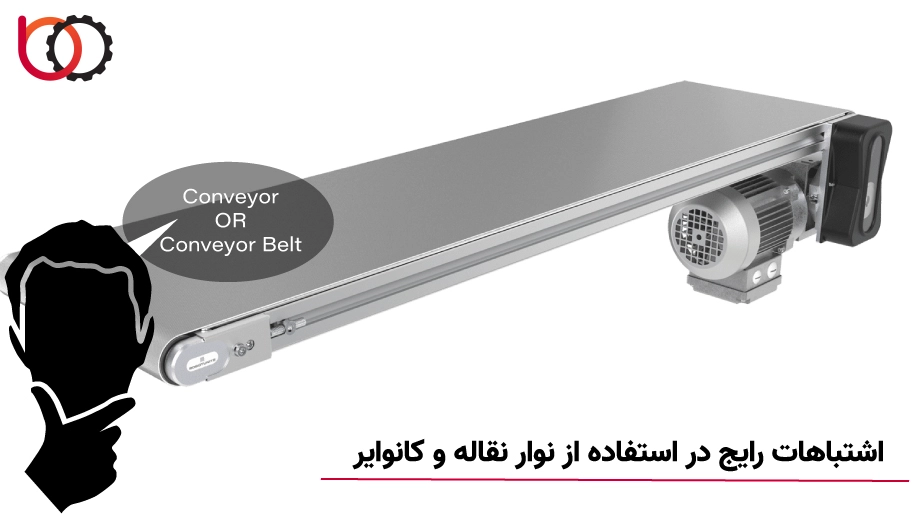

آیا تشابه اسمی باعث اشتباهات رایج شده است؟

در بسیاری از صنایع، تفکیک دقیق این نام‌گذاری به درستی درک نمی‌شود و این موضوع منجر به استفاده نادرست از اصطلاحات شده است. از آنجا که نوع تسمه‌ای یکی از شاخه‌های این تجهیزات است، برخی افراد تصور می‌کنند که این دو اصطلاح معادل یکدیگر هستند، درحالی‌که از نظر فنی تفاوت‌هایی میان آن‌ها وجود دارد. در ادامه، برخی از رایج‌ترین اشتباهات در صنعت بررسی می‌شود.

بررسی اشتباهات رایج در استفاده از این تجهیزات در صنعت

• استفاده از یک نام برای تمام تجهیزات:
  • یکی از رایج‌ترین اشتباهات این است که تمام ماشین‌آلاتِ انتقال مواد با یک نام خوانده می‌شوند، حتی زمانی که مکانیزم آن‌ها تسمه‌ای نیست. درحالی‌که:
  • این نامگذاری خاص فقط شامل سیستم‌هایی است که بر پایه (Belt) کار می‌کنند.
  • کلمه جامع‌تر می‌تواند شامل انواع مختلفی مانند زنجیری، رولیکی، مارپیچی و هوایی باشد.
• عدم تشخیص تفاوت‌های مکانیکی و کاربردی:
  • برخی از اپراتورها هنگام اشاره به ماشین‌آلات، مکانیزم حرکتی آن را در نظر نمی‌گیرند. در حالی که:
    • مدل‌های زنجیری به‌جای قطعه پلاستیکی از زنجیرهای فلزی برای انتقال استفاده می‌کنند.
    • مدل‌های رولیکی بر پایه چرخش غلتک‌ها عمل کرده و هیچ سطح پیوسته‌ای در آن‌ها وجود ندارد.
  • مدل‌های مارپیچی با حرکت یک پیچ حلزونی، مواد را جابه‌جا می‌کنند، در حالی که تسمه‌ها برای مواد فله‌ای با این مکانیسم سازگار نیستند.
• اشتباه در انتخاب تجهیزات بر اساس نیاز صنعتی:
  • از دیگر مشکلات ناشی از عدم درک صحیح این تمایز، انتخاب نادرست پلتفرم‌های جابه‌جایی است. برای مثال:
    • در معادن که به ماشین‌آلات مقاوم‌تر نیاز است، سیستم زنجیری بهتر عمل می‌کند، اما در برخی موارد به اشتباه نوع ضعیف‌تر پیشنهاد می‌شود.
    • در صنایع غذایی که بهداشتی بودن اهمیت دارد، استفاده از روکش‌های PVC یا مدولار توصیه می‌شود، اما برخی به اشتباه تجهیزات زنجیری را به‌عنوان گزینه مناسب در نظر می‌گیرند.
• استفاده نادرست در اسناد فنی و مهندسی:
  • در برخی از مدارک فنی و نقشه‌های مهندسی، مشاهده شده که اصطلاح تسمه‌ای برای سیستم‌های غلتکی به کار رفته است. این اشتباه می‌تواند در فرآیند طراحی و سفارش قطعات مشکلاتی ایجاد کند.
• مشکلات در جستجو و خرید تجهیزات صنعتی:
  • بسیاری از مدیران هنگام جستجو برای خرید، از اصطلاح اشتباه برای اشاره به تمام انواع ماشین‌آلات استفاده می‌کنند، که باعث می‌شود نتایج جستجو دقیق نباشد.

نتیجه‌گیری

در این مقاله، این دو تجهیز صنعتی از جنبه‌های مختلف بررسی شدند. این سیستم‌ها از نظر ساختار مکانیکی، مکانیسم حرکت، هزینه‌های نگهداری و عملکرد صنعتی تفاوت‌های اساسی دارند.

خلاصه تفاوت‌های کلیدی

• نوع تسمه‌ای یکی از زیرمجموعه‌ها است که برای انتقال از متریال پلیمری استفاده می‌کند، درحالی‌که ساختار کلی شامل انواع مختلفی مانند زنجیری، رولیکی و مارپیچی است.
• مدل تسمه‌ای هزینه اولیه کمتری دارد اما نیازمند تعویض دوره‌ای است، درحالی‌که ساختارهای فولادی دوام بیشتری دارند اما هزینه راه‌اندازی بالاتری می‌طلبند.
• کاربرد نوع تسمه‌ای در مسیرهای مستقیم و سبک تا نیمه‌سنگین است، درحالی‌که سایر طراحی‌ها برای حمل بار در مسیرهای پیچیده و شرایط سنگین‌تر مناسب‌اند.

راهنمای انتخاب مناسب‌ترین سیستم انتقال مواد

برای مسیرهای مستقیم و جابه‌جایی بار با وزن متوسط: مدل‌های تسمه‌ای گزینه مناسبی هستند.
برای حمل بارهای سنگین یا شرایط صنعتی سخت: مدل‌های زنجیری و مارپیچی انتخاب بهتری خواهند بود.
برای کاربردهای دقیق و سیستم‌های لجستیک: مدل‌های رولیکی و هوایی بهترین گزینه هستند.

در نهایت، انتخاب تجهیزات انتقال مواد مستقیماً به شرایط محیطی و نوعِ بارِ عبوری بستگی دارد. ادغامِ تخصصِ طراحیِ مکانیک با تامینِ بی‌واسطه‌ی تجهیزات، تضمین‌کننده‌ی بالاترین نرخِ بهره‌وری (OEE) در ماشین‌آلاتِ صنعتی است. برای بررسی استانداردهای فنی، کاتالوگ محصولات و مشاهده‌ی لیست قیمت‌ها، به مرجعِ تخصصیِ طراحی و ساخت ماشین‌آلات کانوایر در امید عمران سهند مراجعه نمایید.
