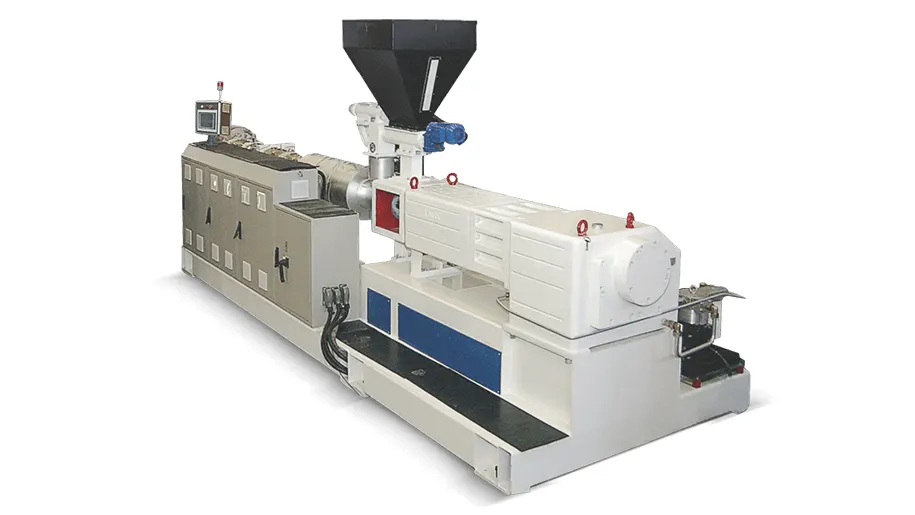

اکسترودر پروفیل UPVC: راهنمای فنی و خرید تخصصی
فرآوری پودر خشک و حساس UPVC یک فرآیند مهندسی دقیق است که نیازمند ماشین‌آلات تخصصی می‌باشد. راهکار اصلی برای شکل‌دهی این ماده، استفاده از دستگاه‌های اکسترودر است. اما برای این کاربرد خاص، نمی‌توان از هر اکسترودری استفاده کرد و باید از یک طراحی ویژه با نام اکسترودر پروفیل UPVC بهره برد که از ساختار فنی «دو مارپیچ کونیکال» استفاده می‌کند.
در این راهنمای فنی، ما به تحلیل دقیق ساختار اکسترودر پروفیل UPVC، بررسی مشخصات فنی کلیدی برای انتخاب آن، و ارائه راهنمایی برای خرید تخصصی خواهیم پرداخت. هدف، ارائه اطلاعاتی جامع است تا تولیدکنندگان و سرمایه‌گذاران این صنعت بتوانند تصمیمی آگاهانه و مهندسی‌شده اتخاذ کنند.
آنچه در این مطلب می‌خوانید :
چرا تولید پروفیل UPVC نیازمند اکسترودر تخصصی است؟
فرآوری موفق UPVC بیش از هرچیز به درک محدودیت‌ها و ویژگی‌های خاص این ماده بستگی دارد. برخلاف پلیمرهایی مانند پلی‌اتیلن، UPVC به سادگی در هر دستگاهی ذوب و شکل‌دهی نمی‌شود. در ادامه، چالش‌های فنی اصلی این فرآیند و راهکار مهندسی متداول برای غلبه بر آنها را بررسی می‌کنیم.
چالش‌های فرآوری پودر خشک UPVC
پودر UPVC (پلی وینیل کلراید غیر پلاستیکی) به عنوان یک ماده خام، دارای خصوصیاتی است که فرآوری آن را پیچیده می‌کند:
- حساسیت حرارتی بالا: UPVC دارای پنجره فرآیندی بسیار باریکی است. به این معنا که در دمای پایین به خوبی ذوب نمی‌شود و با اندکی افزایش دما، به سرعت تخریب شده (می‌سوزد)، رنگ آن زرد شده و گاز خورنده کلرید هیدروژن (HCl) آزاد می‌کند.
- چگالی ظاهری پایین: پودر UPVC حجم زیادی را اشغال می‌کند و به راحتی جاری نمی‌شود. این ویژگی، خوراک‌دهی یکنواخت آن به داخل سیلندر اکسترودر را دشوار کرده و می‌تواند منجر به نوسانات فشار و خروجی ناپایدار شود.
- ویسکوزیته بالای مذاب: مذاب UPVC بسیار سفت است و برای حرکت دادن و شکل‌دهی آن، نیاز به گشتاور (نیروی پیچشی) بسیار بالایی در سرعت‌های پایین است.
معرفی راهکار: اکسترودر دو مارپیچ کونیکال
برای غلبه بر این چالش‌های متعدد، استاندارد صنعتی در سراسر جهان، استفاده از یک نوع ماشین کاملاً مشخص است: اکسترودر دو مارپیچ کونیکال (Conical Twin-Screw Extruder). طراحی این نوع اکسترودر، از شکل ماردون‌ها گرفته تا سیستم کنترل دما، به صورت نقطه به نقطه برای حل مشکلات فرآوری UPVC بهینه‌سازی شده است. در بخش بعدی، به تحلیل فنی دقیق اجزای این دستگاه خواهیم پرداخت.
تحلیل فنی اجزای کلیدی اکسترودر پروفیل UPVC
عملکرد بهینه یک اکسترودر پروفیل UPVC، نتیجه هماهنگی دقیق میان چند جزء مهندسی کلیدی است. هرکدام از این اجزا برای غلبه بر یکی از چالش‌های فرآوری UPVC طراحی شده‌اند. در ادامه، سه بخش اصلی این دستگاه را تحلیل می‌کنیم.
طراحی منحصربه‌فرد ماردون‌های کونیکال
در مرکز این دستگاه، دو ماردون درگیر و مخروطی شکل (کونیکال) است که به صورت غیر همسو (غیرهمگرد) می‌چرخند. این طراحی هوشمندانه به چند دلیل برای UPVC ایده‌آل است:
- قطر بزرگ در ورودی: ناحیه ورودی ماردون‌ها قطر بیشتری دارد. این امر باعث می‌شود پودر کم‌چگالی UPVC به راحتی و با حجم بالا به داخل دستگاه کشیده شود و مشکل “پل بستن” در قیف ورودی به حداقل برسد.
- کاهش قطر در خروجی: با حرکت مواد به سمت انتهای سیلندر، قطر ماردون‌ها کاهش می‌یابد. این کاهش حجم، باعث فشرده‌سازی بسیار موثر پودر و ایجاد فشار بالای مورد نیاز برای عبور مذاب از قالب پیچیده پروفیل می‌شود، آن هم با کمترین حرارت ناشی از اصطکاک.
سیستم کنترل دما و خنک‌کاری ماردون
همانطور که اشاره شد، UPVC به شدت به دما حساس است. برای جلوگیری از تخریب حرارتی مواد، اکسترودر باید مجهز به یک سیستم کنترل دمای بسیار دقیق باشد. این سیستم شامل چندین زون حرارتی مستقل در طول سیلندر است که توسط المنت‌های حرارتی و فن‌های خنک‌کننده قدرتمند کنترل می‌شوند. مهم‌تر از آن، در اکسترودرهای باکیفیت، یک سیستم خنک‌کاری داخلی برای خود ماردون‌ها نیز وجود دارد. در این سیستم، روغنی مخصوص (thermo-oil) در داخل ماردون‌ها به گردش درمی‌آید تا حرارت اضافی تولید شده در اثر اصطکاک را مستقیماً از مرکز مذاب خارج کند.
گیربکس و موتور: تامین گشتاور بالا در سرعت پایین
فرآوری پودر خشک و مذاب ویسکوز UPVC نیازمند نیروی پیچشی (گشتاور یا Torque) بسیار بالایی است، در حالی که سرعت چرخش ماردون‌ها باید نسبتاً پایین باشد. این وظیفه بر عهده مجموعه موتور و گیربکس دستگاه است. در این اکسترودرها از موتورهای قدرتمند AC به همراه یک گیربکس تخصصی و بسیار مقاوم استفاده می‌شود. وظیفه اصلی گیربکس، تبدیل سرعت بالای موتور به سرعت پایین و گشتاور بسیار بالای مورد نیاز برای به حرکت درآوردن ماردون‌ها تحت بار سنگین مواد است. کیفیت گیربکس، یکی از عوامل اصلی تعیین‌کننده دوام و پایداری عملکرد اکسترودر در بلندمدت است.
راهنمای انتخاب و مشخصات کلیدی اکسترودر پروفیل UPVC
پس از درک جنبه‌های فنی دستگاه، گام بعدی انتخاب یک اکسترودر متناسب با اهداف تولیدی و بودجه شماست. این انتخاب باید بر اساس تحلیل مشخصات فنی کلیدی صورت گیرد تا از عملکرد پایدار و بازگشت سرمایه مناسب اطمینان حاصل شود. در ادامه، سه پارامتر اصلی برای انتخاب دستگاه را بررسی می‌کنیم.
ظرفیت خروجی بر اساس نیاز تولید
اولین و اساسی‌ترین پارامتر، ظرفیت تولید دستگاه است که با واحد کیلوگرم بر ساعت (kg/h) سنجیده می‌شود. قبل از هر اقدامی، باید حجم تولید مورد انتظار خود را مشخص کنید. انتخاب دستگاهی با ظرفیت کمتر از نیاز، منجر به محدودیت در رشد کسب‌وکار شما می‌شود و انتخاب دستگاهی بسیار بزرگتر از نیاز فعلی، هدررفت سرمایه اولیه و افزایش هزینه‌های مصرف انرژی را در پی خواهد داشت.
مدل دستگاه و ارتباط آن با ظرفیت
ظرفیت خروجی، مستقیماً به سایز و مدل دستگاه وابسته است. مدل‌های اکسترودر دو مارپیچ کونیکال معمولاً با دو عدد مشخص می‌شوند (مانند ۶۵/۱۳۲) که به ترتیب نشان‌دهنده قطر کوچک و قطر بزرگ ماردون‌ها به میلی‌متر است. به عنوان یک راهنمای کلی، ارتباط بین مدل‌های رایج و ظرفیت تولیدی آنها به شرح زیر است:
- مدل OMSE-51/105: ظرفیت تقریبی ۸۰ الی ۱۲۰ کیلوگرم بر ساعت (مناسب برای کارگاه‌های کوچک یا تولیدات خاص).
- مدل OMSE-65/132: ظرفیت تقریبی ۱۵۰ الی ۲۲۰ کیلوگرم بر ساعت (یکی از رایج‌ترین و پرکاربردترین مدل‌ها در صنعت).
- مدل OMSE-80/156: ظرفیت تقریبی ۲۵۰ الی ۳۵۰ کیلوگرم بر ساعت (مناسب برای کارخانه‌ها با حجم تولید بالا).
کیفیت ساخت و تاثیر آن بر دوام و پایداری
پس از انتخاب مدل مناسب، کیفیت ساخت و قطعات به کار رفته، وجه تمایز اصلی بین سازندگان مختلف است. دو حوزه کلیدی که باید به آنها توجه ویژه داشت عبارتند از:
- متالورژی سیلندر و ماردون: با توجه به خاصیت خورندگی UPVC، سطح داخلی سیلندر و سطح ماردون‌ها باید از فولادهای آلیاژی سخت‌کاری شده (نیتراسیون شده) یا دارای پوشش‌های بایمتالیک باشند. این امر تضمین‌کننده مقاومت در برابر فرسایش و افزایش چشمگیر عمر مفید دستگاه است.
- تجهیزات کنترلی و الکترونیکی: پایداری فرآیند تولید به کیفیت قطعاتی مانند کنترلر منطقی برنامه‌پذیر (PLC)، اینورترهای کنترل دور موتور و کنتاکتورها بستگی دارد. استفاده از برندهای معتبر در تابلو برق، تضمین‌کننده دقت، عملکرد بدون وقفه و دسترسی آسان‌تر به خدمات و قطعات یدکی در آینده است.
استعلام قیمت اکسترودر UPVC
پس از مشخص شدن مدل و کیفیت ساخت مورد نیاز، بحث به سمت هزینه سرمایه‌گذاری و نقش این دستگاه در یک مجموعه کامل تولیدی هدایت می‌شود.
عوامل موثر بر قیمت نهایی اکسترودر UPVC
قیمت یک اکسترودر پروفیل UPVC یک عدد ثابت نیست و به عوامل متعددی بستگی دارد که مستقیماً بر کیفیت، دوام و سطح اتوماسیون دستگاه تأثیر می‌گذارند. مهم‌ترین این عوامل عبارتند از:
- مدل و سایز دستگاه: همانطور که اشاره شد، مدل‌های بزرگتر (مانند ۸۰/۱۵۶) به دلیل مصرف مواد اولیه بیشتر در ساخت و نیاز به موتور و گیربکس قدرتمندتر، هزینه بالاتری دارند.
- برند قطعات الکترونیکی و مکانیکی: استفاده از قطعات معتبر اروپایی یا آسیایی برای اجزای کلیدی مانند موتور، گیربکس، PLC و اینورترها، قیمت اولیه را افزایش می‌دهد اما در بلندمدت، دوام و پایداری خط تولید را تضمین می‌کند.
- متالورژی سیلندر و ماردون: انتخاب آلیاژهای بایمتالیک یا فولادهای با پوشش‌های ضد سایش خاص، هزینه ساخت را بالا می‌برد اما عمر مفید دستگاه را در برابر خورندگی UPVC به شدت افزایش می‌دهد.
- سطح اتوماسیون: افزودن امکاناتی مانند سیستم‌های خوراک‌دهی اتوماتیک مواد اولیه، کنترلرهای پیشرفته‌تر یا سنسورهای اضافی، بر قیمت نهایی دستگاه می‌افزاید.
اکسترودر، اولین قدم در خط تولید پروفیل
باید به خاطر داشت که اکسترودر، هرچند قلب فرآیند است، اما تنها یکی از اجزای یک خط تولید کامل پروفیل UPVC محسوب می‌شود. برای تبدیل مذاب خروجی از اکسترودر به یک پروفیل نهایی قابل استفاده، به مجموعه‌ای از تجهیزات پایین‌دستی نیاز است. این تجهیزات شامل قالب پروفیل (Die)، میز کالیبراسیون و وکیوم، واحد کشنده (Haul-off) و دستگاه برش (Cutter) می‌باشند.
برای آشنایی کامل با تمام این اجزا و نحوه عملکرد یکپارچه آنها، مطالعه مقاله جامع ما با عنوان «راهنمای راه‌اندازی خط تولید پروفیل UPVC» یک ضرورت است.
مشاوره تخصصی برای خرید اکسترودر پروفیل UPVC
انتخاب یک اکسترودر پروفیل UPVC یک سرمایه‌گذاری فنی است که نیازمند تطبیق دقیق مشخصات دستگاه با اهداف تولیدی شماست. ما در مجموعه امید عمران سهند به عنوان طراح و سازنده تخصصی این ماشین‌آلات، آماده‌ایم تا دانش و تجربه فنی خود را برای کمک به شما در این انتخاب مهم به کار گیریم.
تیم مهندسی ما آماده است تا با دریافت اطلاعات اولیه در مورد ظرفیت تولید و نوع پروفیل‌های مورد نظر شما، یک تحلیل فنی ارائه کرده و بهترین ساختار دستگاه را به شما پیشنهاد دهد. هدف ما ارائه یک راهکار مهندسی است که بازدهی و سودآوری بلندمدت خط تولید شما را تضمین کند. برای شروع فرآیند مشاوره و دریافت پیشنهاد فنی، می‌توانید از طریق شماره 09142178355 با ما در ارتباط باشید.
