نوار نقاله بارگیری قطار (Train Loader)
100% (1) نفر از خریداران، این کالا را پیشنهاد کرده اند
⛔️ هشدار : این محصول بصورت سفارشی و به درخواست مشتری طراحی و تولید میشود.
جهت استعلام قیمت تماس بگیرید
ویژگیهای محصول
شاسی یا بدنه
پروفیل و نبشی بصورت خرپایی
تسمه یا نوار
لاستیکی آجدار
ظرفیت هاپر
تا 350 تن در ساعت
5
استحکام و طول عمر 4
دقت در بارگیری 5
جلوگیری از ریزش مواد نقاط قوت
- مقاوم در برابر شرایط محیطی سخت
- بارگیری 350 تن در ساعت
- سرعت بارگیری بالا
- پرتابل (قابلیت جابجایی)
نقاط ضعف
- قابلیت تخلیه از قطار را ندارد
نوار نقاله بارگیری قطار (Train Loader) که در ترمینالهای ریلی با نام کانوایر بارگیری واگن نیز شناخته میشود، کارآمدترین سیستم صنعتی برای انتقال مواد فله (Bulk) از کامیون یا دپو به داخل مخازن واگن است. این دستگاه با جایگزینی روشهای سنتی، سرعت عملیات لجستیک را افزایش داده و هزینههای ناشی از توقف طولانی قطار در ایستگاه را کاهش میدهد.
شرکت امید عمران سهند این نوار نقالهها را با سازه خرپایی مستحکم، به صورت متحرک (Mobile) و مجهز به سیستم تنظیم ارتفاع هیدرولیکی طراحی میکند. این ویژگیها امکان بارگیری دقیق انواع مواد (از کلینکر و مواد معدنی تا غلات) را در واگنهای لبهبلند و مخزندار با ظرفیتهای بالا (تا 350 تن در ساعت) فراهم میکند.
آنچه در این مطلب میخوانید :
کانوایر بارگیری قطار چیست؟ (مکانیزم بارگیری واگن)
کانوایر بارگیری قطار (Train Loading Conveyor)، یک سامانه انتقال مواد تخصصی برای بارگیری حجم عظیمی از مواد فله، پودری و گرانولی از کامیون یا دپوی زمینی به داخل مخازن واگن (Wagon) است. این دستگاه با مکانیزم تغذیه پیوسته، موادی نظیر غلات، حبوبات، کلینکر، کودهای شیمیایی و سنگ آهک را دریافت کرده و از طریق نوار نقاله به ارتفاع مورد نظر در دهانه واگن منتقل میکند.
از آنجایی که ایستگاههای بارگیری ریلی معمولاً در فضاهای باز و در معرض گرد و غبار شدید (بهویژه در صنایع سیمان) قرار دارند، استراکچر این دستگاه مشابه نوار نقاله بارگیری کشتی طراحی میشود؛ با این تفاوت که ابعاد آن برای عرض استاندارد ریل و ارتفاع واگنها بهینهسازی شده و قطعات آن در برابر شرایط محیطی فرساینده کاملاً مقاوم هستند.
اجزای اصلی و ساختار سیستم نوار نقاله بارگیری قطار
این دستگاه از مونتاژ قطعات صنعتی سنگین تشکیل شده است که هر کدام وظیفه خاصی در عملیات بارگیری دارند:
-
شاسی و بدنه (Chassis): طراحی به صورت خرپایی (Truss) با استفاده از پروفیل و نبشی صنعتی جهت تحمل وزن بالا و جلوگیری از لرزش هنگام کار.
-
سیستم تنظیم ارتفاع: با استفاده از جکهای هیدرولیکی ارتفاع دستگاه قابل تنظیم میباشد.
-
سیستم انتقال (Belt & Roller): شامل تسمه نقاله (معمولاً عرض 80 تا 120 سانتیمتر)، درام (توپی) و رولیکهای رفت و برگشتی.
-
سیستم تغذیه (Hopper): مجهز به هاپر ورودی استاندارد برای دریافت بار از لودر یا کامیون کمپرسی.
-
سیستم حرکتی: دارای چرخهای صنعتی (بادی یا توپر) برای جابجایی دستگاه در طول ریل و حرکت بین واگنها.
مشخصات فنی و استانداردهای طراحی کانوایر بارگیری قطار
نوار نقاله بارگیری قطار برای عملکرد صحیح در شرایط سخت محیطی (گرد و غبار و ضربات ناشی از ریزش بار) نیازمند طراحی مهندسی دقیق است. در ساخت این دستگاهها، رعایت استانداردهای دینامیکی برای جلوگیری از لرزش و خستگی سازه الزامی است.
جدول مشخصات عمومی نوار نقاله بارگیری واگن (دیتاشیت)
| پارامتر فنی | مشخصات و استانداردها |
| ظرفیت بارگیری | تا 350 تن در ساعت (قابل ارتقا در مدلهای سفارشی) |
| نوع استراکچر | سازه خرپایی مستحکم (Truss Structure) با پروفیل صنعتی |
| عرض تسمه نقاله | 80، 100 و 120 سانتیمتر (بسته به دانهبندی مواد) |
| نوع نوار | لاستیکی آجدار (EP) / برای مواد تیز: ضدسایش |
| سیستم تنظیم ارتفاع | جکهای هیدرولیکی |
| سیستم ورودی | هاپر استاندارد (تغذیه با لودر یا کامیون کمپرسی) |
| تجهیزات غبارگیر | دارای بغلبند (Skirt Board) و شوتینگ خروجی |
| سیستم حرکتی | تایرهای بادی یا توپر صنعتی (قابلیت یدککشی) |
1. شاسی و استراکچر خرپایی (Truss Design)
با توجه به مجاورت مداوم دستگاه با گرد و خاک و نیاز به پایداری در برابر بادهای شدید ایستگاههای راه آهن، بدنه اصلی به صورت خرپایی طراحی میشود. این نوع طراحی علاوه بر کاهش وزن مرده دستگاه، مقاومت خمشی بسیار بالایی دارد.
2. سیستم تنظیم ارتفاع با وینچ (Winch System)
مهمترین ویژگی این مدل، استفاده از وینچهای برقی قدرتمند به جای جکهای هیدرولیک برای تغییر زاویه بوم است.
-
عملکرد: وینچ با سیمبکسلهای فولادی، بوم دستگاه را متناسب با ارتفاع لبه واگن (Ledge Height) بالا و پایین میبرد.
-
مزیت: سیستم وینچ نسبت به جک هیدرولیک هزینه نگهداری کمتری دارد و در محیطهای آلوده به گرد و غبار (مثل بارگیری سیمان و کلینکر) خرابی کمتری از خود نشان میدهد.
3. سیستم نوار و رولیک
-
تسمه (Belt): معمولاً از تسمههای لاستیکی چند لایه (EP) با آجهای V شکل استفاده میشود تا مواد در شیبهای تند به عقب برنگردند.
-
رولیکها: در نقاط ریزش مواد (زیر هاپر) از رولیکهای ضربهگیر (Impact Roller) با روکش لاستیکی استفاده میشود تا ضربه ناشی از سقوط سنگهای سنگین (مثل سنگ آهن) را جذب کرده و از پاره شدن تسمه جلوگیری کنند.
کاربردهای نوار نقاله قطار (از غلات تا کلینکر)
این دستگاه یک راهکار لجستیک منعطف برای تمام صنایعی است که به شبکه ریلی کشور متصل هستند. با توجه به قابلیت تنظیم ارتفاع و نوع تسمه (ساده یا آجدار)، این سیستم برای مواد زیر ایدهآل است:
-
صنایع کشاورزی و سیلوها: بارگیری سریع گندم، ذرت، سویا و حبوبات در واگنهای غلاتبر (استفاده از تسمه فودگرید بهداشتی).
-
کارخانجات سیمان: انتقال کلینکر و سیمان فله به واگنهای مسقف یا روباز (نیازمند سیستمهای غبارگیر دقیق).
-
معادن و فولاد: بارگیری سنگ آهن، گندله، کنسانتره و زغالسنگ (استفاده از تسمههای ضدسایش و استراکچر تقویتشده).
-
صنایع شیمیایی: حمل گوگرد، اوره و کودهای شیمیایی فله (با بدنه مقاوم به خوردگی).
مزایای استفاده از کانوایر ریلی نسبت به لودر
در بسیاری از ایستگاههای راه آهن، هنوز از لودر برای پر کردن واگنها استفاده میشود. چرا جایگزینی لودر با کانوایر ریلی توجیه اقتصادی دارد؟
-
سرعت و پیوستگی عملیات: نوار نقاله مواد را به صورت «مداوم» (Continuous) به داخل واگن میریزد، در حالی که لودر عملیاتی «منقطع» دارد. این تفاوت باعث میشود زمان پر کردن هر واگن تا 50٪ کاهش یابد.
-
حذف ریزش مواد (Spillage): هنگام بارگیری با لودر، همیشه مقداری از مواد بیرون از واگن میریزد. اما در نوار نقاله، به دلیل وجود شوتینگ هدایتکننده و تنظیم دقیق ارتفاع با جک هیدرولیک، مواد دقیقاً در مرکز واگن تخلیه میشوند.
-
کاهش گرد و غبار: ریزش مواد از باکت لودر (از ارتفاع زیاد) باعث ایجاد گرد و خاک شدید میشود. کانوایر با قابلیت تنظیم ارتفاع، فاصله ریزش را کم کرده و آلودگی محیطی را به حداقل میرساند.
-
کاهش نیروی انسانی: کل خط بارگیری تنها به یک اپراتور برای کنترل دستگاه نیاز دارد.
قیمت نوار نقاله بارگیری قطار
قیمت کانوایر بارگیری قطار یک عدد ثابت نیست، زیرا این دستگاهها معمولاً بر اساس نیاز پروژه و ابعاد واگن (Custom-Made) ساخته میشوند. عواملی که مستقیماً بر قیمت نهایی تأثیر میگذارند عبارتند از:
-
سیستم هیدرولیک: برند و قدرت جکهای هیدرولیک و یونیت پاورپک (برای تنظیم ارتفاع).
-
ابعاد دستگاه: طول دکل (بوم) و عرض تسمه نقاله.
-
نوع شاسی: ثابت یا متحرک (چرخدار) بودن دستگاه.
-
تجهیزات جانبی: نصب سیستمهای غبارگیر، درایوهای ضد انفجار (برای محیطهای گازی) و نوع تابلو برق.
با این حال، خرید این دستگاه یک “هزینه” نیست، بلکه سرمایهگذاری است. سرعت بالای بارگیری باعث میشود قطار سریعتر ایستگاه را ترک کند و هزینههای خواب بار و جریمههای تاخیر (Demurrage) حذف شود.
برای استعلام قیمت دقیق، لطفاً ابعاد واگن و تناژ مد نظر خود را آماده کرده و با واحد فروش تماس بگیرید.
راهنمای خرید و سفارش ساخت کانوایر قطار
برای اینکه دستگاهی دقیقاً منطبق با نیازتان تحویل بگیرید، واحد فنی امید عمران سهند به اطلاعات زیر نیاز دارد. لطفاً قبل از تماس، این موارد را بررسی کنید:
-
نوع واگن: (لبه کوتاه است یا مخزندار؟ ارتفاع لبه از سطح ریل چقدر است؟)
-
نوع مواد: (نام دقیق ماده، چگالی و میزان رطوبت آن)
-
ظرفیت مورد نیاز: (چند تن در ساعت؟)
-
منبع تغذیه: (آیا برق 3 فاز در ایستگاه دارید یا دستگاه باید دیزل ژنراتور داشته باشد؟)
سوالات متداول درباره بارگیری ریلی
-
آیا دستگاه قابلیت تنظیم ارتفاع دارد؟
بله، تمامی مدلهای استاندارد ما مجهز به جکهای هیدرولیک قدرتمند هستند که ارتفاع بوم را دقیقاً متناسب با لبه واگن تنظیم میکنند.
-
آیا امکان جابجایی دستگاه در طول ریل وجود دارد؟
بله، مدلهای متحرک (Mobile) دارای چرخهای صنعتی و مالبند هستند که میتوان آنها را توسط یدککش یا لودر در کنار ریل جابجا کرد.
-
ظرفیت بارگیری دستگاه چقدر است؟
این دستگاهها معمولاً در ظرفیتهای 200 تا 350 تن در ساعت طراحی میشوند، اما امکان ارتقا ظرفیت بر اساس سفارش مشتری وجود دارد.
مشخصات نوار نقاله بارگیری قطار (Train Loader)
- عرض تسمه
100 سانتی متر, 120 سانتی متر, 80 سانتی متر
- شورون (نوع آج)
V باز, آج تراکتوری, گریپ, ندارد, هفتی
- تنظیم طول
تلسکوپی, کشویی, ندارد
- نوع تنظیم ارتفاع
جک هیدورلیکی, وینچ برقی
- هاپر (Hopper)
قابلیت شارژ توسط لودر و کامیون
- تابلو برق
دارد (به درخواست مشتری)
- امکانات تابلو برق
شمارش دیجیتالی, کنترل از راه دور
- چرخ
حرکت شعاعی, حرکت طولی, حرکت عرضی
- نحوه قرار گیری و نصب دستگاه
پرتابل (قابل حمل), حرکت خودکار, ریلی
- گارانتی
1 سال گارانتی و 5 سال خدمات پس از فروش
- برند
امید عمران سهند
شما همچنین می توانید یک پرسش در مورد این محصول ثبت کنید
امتیاز کاربران به: نوار نقاله بارگیری قطار (Train Loader) | (1 نفر )
5
ارزش خرید به نسبت قیمت 5
کیفیت ساخت نظر خود را در مورد این محصول بیان کنید.
بهترین راه حل برای بارگیری مواد به قطار
چهارشنبه 4 بهمن 1402 کاظم حسینی 5.0
این دستگاه رو امید عمران به سفارش ما تولید کردن برای بارگیری مواد فله به داخل کابین باری قطار. خیلی کارمون اسون شده و سرعت بارگیریمون بشدت بالا رفته
کاملا کار باهاش اسونه
تمامی کنترل ها رو داره
سرعتش قابل تنظیم بود
ظرفیت بالایی داره
آیا این دیدگاه مفید بود؟
3
0
مدیر سایت
چهارشنبه 4 بهمن 1402 امید عمران
سلام و احترام جناب کاظمی عزیز
خوشحالیم که برای تولید نوار نقاله بارگیری قطار ما ر و انتخاب کردین
آیا این دیدگاه مفید بود؟
3
0
پیشنهادات ما
نوار نقاله بارگیری کیسه و گونی (کانوایر انتقال سیمان و آرد)
جهت استعلام قیمت تماس بگیرید
نوار نقاله بارگیری قطار (Train Loader)
جهت استعلام قیمت تماس بگیرید
نوار نقاله بارگیری کارتن و جعبه (با تسمه گریپ)
جهت استعلام قیمت تماس بگیرید

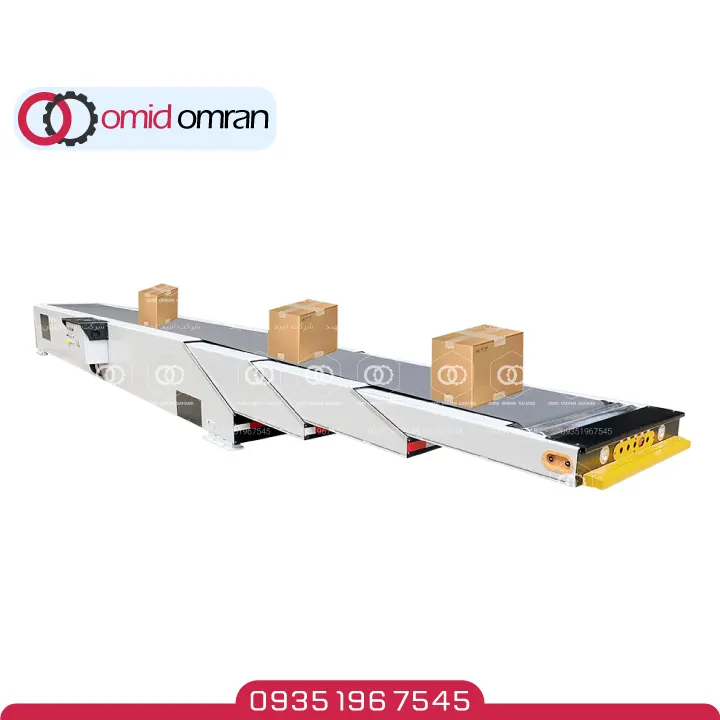

نوار نقاله تلسکوپی؛ سیستم بارگیری و تخلیه سریع (ثابت و متحرک)
