اسکرو کانوایر (نوار نقاله حلزونی) چیست؟ + بررسی کامل انواع و کاربردها
به دنبال راهی کارآمد و مطمئن برای انتقال مواد پودری، دانه‌ای یا نیمه‌جامد در خط تولید خود هستید؟ اسکرو کانوایر که با نام نوار نقاله حلزونی نیز شناخته می‌شود، یکی از هوشمندانه‌ترین نوار نقاله‌ها در صنایع مدرن است. این سیستم با استفاده از یک تیغه مارپیچی چرخان، مواد را به صورت یکنواخت و کاملاً کنترل‌شده در مسیرهای افقی، شیب‌دار و حتی عمودی جابجا می‌کند.
اهمیت این تجهیزات تنها به حمل مواد محدود نمی‌شود؛ اسکرو کانوایرها با کاهش هزینه‌های عملیاتی و افزایش بهره‌وری، نقش کلیدی در موفقیت صنایع بزرگی مانند صنایع غذایی، شیمیایی، سیمان و کشاورزی دارند. از مدل‌های استاندارد گرفته تا انواع خاص‌تری مانند اسکرو کانوایر منعطف برای مسیرهای پیچیده و مدل‌های بدون شفت برای مواد چسبنده، این سیستم‌ها انعطاف‌پذیری بی‌نظیری را برای نیازهای مختلف فراهم می‌کنند.
در این راهنمای کامل، ما به شما نشان می‌دهیم که اسکرو کانوایر دقیقاً چیست، اجزای آن کدامند، چه کاربردهایی دارد و چگونه می‌توانید بهترین و مناسب‌ترین مدل را برای کسب‌وکار خود انتخاب کنید.
آنچه در این مطلب می‌خوانید :
انواع اسکرو کانوایر
اسکرو کانوایر یا نوار نقاله حلزونی بر اساس جهت انتقال مواد و ساختار طراحی به چندین دسته تقسیم می‌شود که هرکدام کاربرد خاص خود را در صنایع مختلف دارند. انتخاب نوع مناسب این سیستم تأثیر مستقیمی بر عملکرد و بازدهی خط تولید داشته و می‌تواند هزینه‌های نگهداری و بهره‌برداری را کاهش دهد. در ادامه، انواع مختلف نوار نقاله مارپیچ را بر اساس دو معیار اصلی بررسی خواهیم کرد.
انواع اسکرو کانوایر بر اساس جهت انتقال مواد
نوار نقاله حلزونی از نظر جهت انتقال مواد دارای سه نوع اصلی است که هر یک بر اساس نیاز خطوط تولید و مسیرهای حرکتی مختلف طراحی شده‌اند. این دسته‌بندی نقش مهمی در بهینه‌سازی فرآیند جابجایی مواد و کاهش استهلاک تجهیزات دارد.

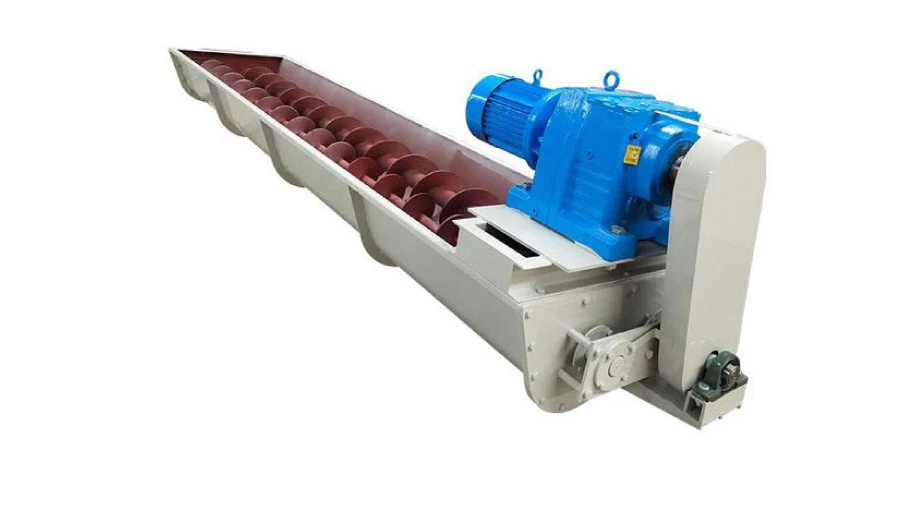

اسکرو کانوایر افقی
نوار نقاله حلزونی افقی رایج‌ترین نوع این سیستم است که برای جابجایی مواد در یک سطح هموار به کار می‌رود. این نوع برای انتقال مواد دانه‌ای، گرانولی، پودری و نیمه‌جامد ایده‌آل بوده و به دلیل طراحی ساده، در بسیاری از خطوط تولید استفاده می‌شود. برخی از مزایای این نوع شامل:
- ✅ جابجایی یکنواخت و پیوسته مواد بدون نیاز به فشار خارجی.
- ✅ هزینه نگهداری پایین به دلیل سایش کمتر تیغه مارپیچی.
- ✅ کاربرد گسترده در صنایع غذایی، شیمیایی و معدنی برای انتقال موادی مانند آرد، گندم، سیمان و پودرهای شیمیایی.
اسکرو کانوایر عمودی
نوار نقاله حلزونی عمودی برای انتقال مواد به ارتفاعات بالاتر طراحی شده و معمولاً در مواردی که نیاز به جابجایی مواد از یک سطح به سطح دیگر است، به کار می‌رود. به دلیل نیروی جاذبه که بر مواد تأثیر می‌گذارد، طراحی این نوع شامل موتورهای قوی‌تر و تیغه‌های مخصوص برای جلوگیری از بازگشت مواد است. ویژگی‌های کلیدی این سیستم:
- ✅ افزایش بهره‌وری در فضاهای محدود صنعتی با قابلیت انتقال عمودی.
- ✅ جلوگیری از هدررفت مواد به‌ویژه برای مواد پودری و گرانولی.
- ✅ کاربرد در سیلوها، کارخانه‌های تولید سیمان و صنایع غذایی برای انتقال گندم، شکر، سیمان و مواد سبک.
اسکرو کانوایر شیب‌دار
نوار نقاله حلزونی شیب‌دار ترکیبی از نوع افقی و عمودی است که برای انتقال مواد در زاویه‌های مختلف طراحی می‌شود. این نوع معمولاً زمانی استفاده می‌شود که فضای کافی برای اسکرو افقی وجود ندارد، اما نیاز به جابجایی مواد در یک زاویه خاص وجود دارد. این سیستم دارای مزایای زیر است:
- ✅ افزایش انعطاف‌پذیری در طراحی خطوط تولید به دلیل امکان تنظیم زاویه انتقال.
- ✅ کاهش نیاز به تجهیزات انتقال ثانویه که باعث کاهش هزینه‌ها می‌شود.
- ✅ مناسب برای کاربردهایی مانند صنایع دارویی، کشاورزی و بازیافت که نیاز به تغییر مسیر انتقال مواد دارند.
انواع اسکرو کانوایر بر اساس طراحی
ساختار مکانیکی و طراحی اسکرو کانوایر نقش مهمی در عملکرد و طول عمر این سیستم دارد. بر اساس نوع طراحی و ساختار داخلی، اسکرو کانوایرها به سه دسته اصلی تقسیم می‌شوند که هر یک برای شرایط خاصی طراحی شده‌اند.
اسکرو کانوایر شفت‌دار
نوار نقاله حلزونی شفت‌دار دارای یک محور مرکزی است که تیغه مارپیچ به دور آن پیچیده شده و مواد را در طول مسیر جابجا می‌کند. این نوع در کاربردهایی که نیاز به انتقال مواد جامد، نیمه‌جامد و پودری با چگالی بالا دارند، استفاده می‌شود. ویژگی‌های آن عبارت‌اند از:
- ✅ افزایش استحکام و دوام به دلیل استفاده از محور مرکزی.
- ✅ قابلیت انتقال مواد ساینده مانند شن، سیمان و مواد معدنی بدون آسیب به ساختار داخلی.
- ✅ مناسب برای خطوط تولیدی که نیاز به جابجایی مداوم مواد در حجم زیاد دارند.
اسکرو کانوایر بدون شفت
نوار نقاله حلزونی بدون شفت (Shaftless Screw Conveyor) یک راه‌حل تخصصی برای جابجایی موادی است که چسبندگی بالا، رطوبت زیاد یا شکل نامنظمی دارند و باعث گرفتگی در مدل‌های شفت‌دار می‌شوند. در این طراحی نوآورانه، محور مرکزی (شفت) حذف شده و یک تیغه مارپیچی بسیار ضخیم و مقاوم، مستقیماً درون محفظه (هاوزینگ) قرار گرفته و مواد را به جلو هدایت می‌کند.
چه زمانی باید از اسکرو کانوایر بدون شفت استفاده کنیم؟
این مدل زمانی ایده‌آل است که با مواد دشوار سروکار دارید. حذف شفت مرکزی، فضای باز بیشتری ایجاد کرده و مانع از پیچیدن مواد رشته‌ای یا چسبیدن مواد مرطوب به محور می‌شود. این ویژگی آن را به بهترین گزینه برای کاربردهای زیر تبدیل می‌کند:
- تصفیه‌خانه‌های فاضلاب: برای انتقال لجن فشرده و ضایعات جامد.
- صنایع کاغذ و خمیر: برای جابجایی خمیر کاغذ و خرده چوب.
- صنایع غذایی: برای انتقال ضایعات مرطوب، خمیرهای چسبناک و محصولات فرعی کشتارگاهی.
- صنایع شیمیایی: برای حمل مواد پودری کلوخه‌شونده یا مواد شیمیایی مرطوب.
با وجود کارایی بالا در این زمینه، باید توجه داشت که این مدل برای انتقال مواد در طول‌های بسیار زیاد (معمولاً بالای ۱۵ متر) یا برای مواد بسیار ساینده و سنگین، ممکن است به اندازه مدل شفت‌دار استحکام نداشته باشد.
مزایای کلیدی این سیستم:
- ✅ جلوگیری کامل از گرفتگی: ایده‌آل برای جابجایی مواد چسبنده، رشته‌ای و حجیم.
- ✅ کاهش استهلاک و نگهداری: حذف یاتاقان‌های میانی (Hanger Bearings) نیاز به روانکاری و تعویض را از بین می‌برد.
- ✅ انتقال حداکثری مواد: تماس مستقیم مارپیچ با مواد، بازدهی انتقال را افزایش می‌دهد.
اسکرو کانوایر منعطف
نوار نقاله حلزونی منعطف (Flexible Screw Conveyor) برای انتقال مواد در مسیرهای غیرمستقیم و پیچیده طراحی شده است. این سیستم تنها از یک مارپیچ فنری و یک لوله پلیمری یا فلزی انعطاف‌پذیر تشکیل شده است که به آن اجازه می‌دهد به‌راحتی از اطراف موانع عبور کرده و مواد را بین طبقات مختلف یا تجهیزات با ورودی و خروجی‌های غیرهم‌سطح جابجا کند.
بزرگترین مزیت اسکرو کانوایر منعطف چیست؟
مزیت اصلی این سیستم، صرفه‌جویی چشمگیر در هزینه و فضا از طریق حذف نیاز به تجهیزات انتقال چندگانه است. تصور کنید برای انتقال مواد از یک مخزن روی زمین به یک میکسر در ارتفاع، به یک نوار نقاله افقی و یک بالابر عمودی نیاز دارید. اسکرو کانوایر منعطف به تنهایی می‌تواند این وظیفه را در یک مسیر منحنی و پیوسته انجام دهد. این ویژگی باعث کاهش هزینه‌های خرید، نصب و نگهداری تجهیزات می‌شود.
ویژگی‌های مهم آن شامل:
- ✅ انعطاف‌پذیری بی‌نظیر: قابلیت طراحی مسیر انتقال در زوایای مختلف و عبور از کنار ستون‌ها و موانع.
- ✅ سیستم کاملاً بسته: ایده‌آل برای انتقال مواد حساس به آلودگی یا گرد و غبار مانند پودرهای دارویی و غذایی.
- ✅ نصب سریع و هزینه پایین: نسبت به سیستم‌های انتقال ثابت و سخت، هزینه نصب و راه‌اندازی بسیار کمتری دارد.
جدول مقایسه سریع انواع اسکرو کانوایر
| نوع کانوایر | بهترین کاربرد (نوع مواد) | زاویه انتقال | مزیت کلیدی |
| افقی | مواد پودری و دانه‌ای (گندم، سیمان) | 0 درجه | طراحی ساده و هزینه نگهداری پایین |
| عمودی | مواد سبک در فضای محدود (شکر، آرد) | 90 درجه | صرفه‌جویی در فضای افقی |
| شیب‌دار | انتقال بین دو ارتفاع با زاویه | 10 تا 45 درجه | انعطاف‌پذیری در طراحی خط |
| شفت‌دار | مواد سنگین و ساینده (شن، مواد معدنی) | متغیر | استحکام و دوام بالا |
| بدون شفت | مواد چسبنده و رشته‌ای (لجن، خمیر) | متغیر | جلوگیری از گرفتگی و استهلاک کم |
| منعطف | مواد سبک در مسیرهای پیچیده | متغیر | حذف تجهیزات ثانویه و انعطاف مسیر |
انتخاب اسکرو کانوایر مناسب بستگی به شرایط صنعتی، نوع مواد، مسیر انتقال و نیازهای تولیدی دارد. نوار نقاله حلزونی افقی برای مسیرهای هموار، نوع عمودی برای ارتفاعات، و مدل شیب‌دار برای انتقال در زوایای خاص کاربرد دارد. همچنین، طراحی شفت‌دار برای مواد سخت و ساینده، بدون شفت برای مواد چسبنده و منعطف برای مسیرهای متغیر گزینه مناسبی هستند.
در ادامه، به بررسی اجزای اصلی اسکرو کانوایر و نقش هر یک در عملکرد بهینه سیستم خواهیم پرداخت.
اجزای تشکیل‌دهنده اسکرو کانوایر
اسکرو کانوایر یا نوار نقاله حلزونی از اجزای مختلفی تشکیل شده است که هرکدام نقش مهمی در عملکرد و کارایی سیستم انتقال مواد ایفا می‌کنند. شناخت دقیق این اجزا به صنایع کمک می‌کند تا هنگام طراحی، ساخت، نصب و نگهداری، عملکرد بهینه‌ای داشته باشند. در این بخش، چهار جزء اصلی این سیستم شامل ماردون (مارپیچ)، شافت، پوسته (هاوزینگ)، موتور و گیربکس را بررسی می‌کنیم.
ماردون (مارپیچ) – قلب تپنده سیستم
ماردون یا مارپیچ، بخش اصلی متحرک سیستم است که وظیفه جابجایی مواد را بر عهده دارد. این قطعه با چرخش خود، مواد را در داخل محفظه به جلو می‌راند. طراحی و جنس ماردون بر اساس نوع ماده انتقالی انتخاب می‌شود.
انواع ماردون بر اساس طراحی:
- ماردون یکپارچه: رایج‌ترین نوع با تیغه‌ای پیوسته که برای انتقال مواد پودری و دانه‌ای مانند سیمان و گندم ایده‌آل است.
- ماردون نواری: برای مواد چسبناک و مرطوب طراحی شده است. فضای خالی بین نوار و محور مرکزی، از چسبیدن و تجمع مواد جلوگیری می‌کند.
- ماردون مقطع‌دار: دارای پره‌هایی با بریدگی و تاخوردگی است که برای هم زدن و مخلوط کردن ملایم مواد حین انتقال کاربرد دارد.
- ماردون متغیر گام: فاصله بین تیغه‌ها در طول مسیر تغییر می‌کند. این طراحی برای تخلیه یکنواخت مواد از یک هاپر یا سیلو استفاده می‌شود تا از ایجاد طاق و گرفتگی (Bridging) جلوگیری کند.
جنس ماردون:
- فولاد کربنی: انتخاب استاندارد برای مواد ساینده و غیرخورنده مانند مواد معدنی و ساختمانی.
- استیل ضدزنگ: برای کاربردهای بهداشتی در صنایع غذایی و دارویی یا برای مواد شیمیایی که نیاز به مقاومت در برابر خوردگی دارند.
- فولاد ضدسایش: برای مواد بسیار ساینده مانند سیلیس، شیشه و سیمان که عمر فولاد معمولی را به سرعت کاهش می‌دهند.
پوسته (هاوزینگ) – محفظه محافظ
پوسته یا هاوزینگ، بدنه ثابتی است که ماردون در آن می‌چرخد و از ریزش مواد، ورود آلودگی و ایجاد گرد و غبار جلوگیری می‌کند.
انواع هاوزینگ بر اساس طراحی:
- پوسته U شکل (U-Trough): رایج‌ترین مدل که به دلیل داشتن رویه باز (با درپوش)، دسترسی برای بازرسی، تمیزکاری و نگهداری را بسیار آسان می‌کند.
- پوسته لوله‌ای (Tubular Housing): کاملاً بسته و آب‌بند است و برای انتقال مواد در مسیرهای شیب‌دار یا عمودی و همچنین برای موادی که نباید در معرض اتمسفر قرار گیرند، ایده‌آل است.
شافت و یاتاقان‌های آویز
شافت، محور مرکزی است که ماردون به دور آن جوش داده می‌شود. یاتاقان‌های آویز نیز در فواصل معین در کانوایرهای طویل نصب می‌شوند تا از خم شدن و لرزش شافت جلوگیری کنند.
- شافت : معمولاً از جنس فولاد یا استیل ساخته می‌شود و وظیفه انتقال گشتاور از موتور به ماردون را دارد.
- یاتاقان آویز: این قطعات نقاط استهلاک سیستم هستند و انتخاب جنس مناسب برای آن‌ها (برنز، پلاستیک صنعتی، چدن) بر اساس نوع ماده و شرایط کاری، در طول عمر سیستم بسیار مؤثر است. وجود این یاتاقان‌ها می‌تواند مانعی در مسیر جریان مواد باشد، به همین دلیل در سیستم‌های بدون شفت حذف شده‌اند.
موتور و گیربکس – نیروی محرکه
این مجموعه نیروی چرخشی مورد نیاز برای حرکت ماردون را تأمین می‌کند. انتخاب صحیح توان موتور و نسبت تبدیل گیربکس بر اساس ظرفیت انتقال، چگالی مواد و طول کانوایر انجام می‌شود.
- موتور الکتریکی: معمولاً از موتورهای سه‌فاز برای تأمین قدرت استفاده می‌شود.
- گیربکس: سرعت بالای موتور را به سرعت چرخش پایین و گشتاور بالای مورد نیاز برای ماردون تبدیل می‌کند. گیربکس‌های حلزونی و هلیکال از رایج‌ترین مدل‌ها هستند.
جدول راهنمای انتخاب اجزا بر اساس نوع ماده
برای جمع‌بندی، جدول زیر به شما کمک می‌کند تا اجزای مناسب را بر اساس ماده‌ای که قصد انتقال آن را دارید، سریع‌تر انتخاب کنید.
| نوع ماده انتقالی | ماردون پیشنهادی | جنس پیشنهادی (ماردون/پوسته) | نکته کلیدی |
| مواد ساینده (سیمان، شن) | ماردون یکپارچه و ضخیم | فولاد کربنی ضدسایش (Hardox) | تمرکز بر مقاومت در برابر سایش |
| مواد چسبنده (لجن، خمیر) | ماردون نواری یا سیستم بدون شفت | استیل ضدزنگ یا فولاد با پوشش نچسب | طراحی باید از گرفتگی و تجمع مواد جلوگیری کند |
| مواد غذایی و دارویی | ماردون یکپارچه با پرداخت سطح بالا | استیل ضدزنگ (گرید 304 یا 316) | تمام سطوح باید بهداشتی، صاف و قابل شستشو باشند |
| مواد شکننده (اسنک، قرص) | ماردون با سرعت چرخش پایین | استیل ضدزنگ | سرعت پایین از خرد شدن و آسیب به محصول جلوگیری می‌کند |
در بخش بعد، به بررسی کاربردهای اسکرو کانوایر در صنایع مختلف خواهیم پرداخت و نقش این سیستم را در بهینه‌سازی خطوط تولید صنعتی بررسی می‌کنیم.
کاربردهای اسکرو کانوایر در صنایع مختلف
اسکرو کانوایر یا نوار نقاله حلزونی به دلیل قابلیت بالا در انتقال مواد پودری، دانه‌ای و نیمه‌جامد، در بسیاری از صنایع مورد استفاده قرار می‌گیرد. این سیستم به‌دلیل ساختار ساده، مصرف انرژی پایین، نگهداری آسان و انعطاف‌پذیری در طراحی، یکی از مؤثرترین روش‌های انتقال مواد در خطوط تولید صنعتی محسوب می‌شود.
در این بخش، کاربردهای نوار نقاله حلزونی صنعتی را در چهار صنعت کلیدی شامل صنایع غذایی، شیمیایی، ساختمانی و کشاورزی بررسی می‌کنیم.
کاربرد اسکرو کانوایر در صنایع غذایی
در صنایع غذایی، جابجایی مواد اولیه به‌صورت کاملاً بهداشتی و بدون آلودگی، از مهم‌ترین چالش‌های تولیدکنندگان محسوب می‌شود. نوار نقاله حلزونی استیل به دلیل خاصیت ضدزنگ بودن و مقاومت در برابر آلودگی‌های میکروبی، به‌عنوان یک گزینه ایده‌آل در خطوط تولید غذایی استفاده می‌شود.
مواد غذایی قابل انتقال با اسکرو کانوایر:
- ✅ آرد و غلات: انتقال آرد، گندم، جو و برنج در کارخانجات تولید نان و ماکارونی.
- ✅ شکر و نمک: جابجایی مواد کریستالی که نیاز به حفظ کیفیت دارند.
- ✅ ادویه‌ها و پودرهای خوراکی: جلوگیری از آلودگی و حفظ یکپارچگی مواد.
- ✅ شکلات و خمیرهای خوراکی: استفاده از نوار نقاله حلزونی بدون شفت برای انتقال مواد چسبنده و نرم.
ویژگی‌های اسکرو کانوایر در صنایع غذایی:
- ✅ استفاده از استیل ضدزنگ (Stainless Steel) برای جلوگیری از خوردگی.
- ✅ قابلیت شست‌وشو و بهداشت بالا مطابق با استانداردهای FDA و HACCP.
- ✅ انتقال مواد به‌صورت ملایم برای حفظ کیفیت محصولات غذایی.
کاربرد اسکرو کانوایر در صنایع شیمیایی
صنایع شیمیایی به دلیل استفاده از مواد حساس و گاهی خورنده، نیاز به سیستم‌های ایمن، مقاوم و قابل‌کنترل دارند. نوار نقاله حلزونی پودری در انتقال مواد پودری، گرانولی و شیمیایی نیمه‌جامد نقش اساسی ایفا می‌کند.
مواد شیمیایی قابل انتقال:
- ✅ پودرهای شیمیایی: مانند سولفات‌ها، کربنات‌ها و مواد دارویی.
- ✅ گرانول‌های پلیمری: شامل پلی‌اتیلن، پلی‌پروپیلن و پلی‌استایرن.
- ✅ رنگدانه‌ها و پیگمنت‌های صنعتی: مورد استفاده در صنایع رنگ‌سازی و پلاستیک.
- ✅ کاتالیست‌ها و افزودنی‌های صنعتی: نیازمند نوار نقاله حلزونی مقاوم در برابر خوردگی.
ویژگی‌های اسکرو کانوایر در صنایع شیمیایی:
- ✅ استفاده از متریال مقاوم در برابر خوردگی مانند استیل یا پوشش‌های پلی‌اتیلنی.
- ✅ امکان طراحی نوار نقاله حلزونی عمودی برای انتقال مواد به سیلوها و راکتورها.
- ✅ کنترل دقیق سرعت انتقال برای مواد حساس به فشار و سایش.
کاربرد اسکرو کانوایر در صنایع ساختمانی
در صنایع ساختمانی، انتقال مواد سنگین و ساینده یکی از چالش‌های اصلی است. نوار نقاله حلزونی سیمان و نوار نقاله حلزونی زغال‌سنگ به دلیل استحکام بالا، مقاومت در برابر سایش و قابلیت انتقال حجم بالای مواد، نقش مهمی در کارخانجات تولید مصالح ساختمانی دارند.
مواد ساختمانی قابل انتقال:
- ✅ سیمان و بتن خشک: استفاده از اسکرو کانوایر شفت‌دار برای جابجایی این مواد.
- ✅ شن، ماسه و سنگریزه: حمل مواد معدنی در خطوط تولید آسفالت و بتن.
- ✅ گچ و آهک: مورد استفاده در کارخانجات تولید گچ و مصالح ساختمانی.
- ✅ پودرهای مقاوم‌سازی و مواد افزودنی بتن: قابلیت استفاده از نوار نقاله حلزونی متحرک برای انعطاف‌پذیری بیشتر.
ویژگی‌های اسکرو کانوایر در صنایع ساختمانی:
- ✅ استفاده از فولاد مقاوم به سایش (Wear-resistant Steel) برای انتقال مواد ساینده.
- ✅ قابلیت حمل مواد در شرایط سخت و محیط‌های آلوده.
- ✅ طراحی نوار نقاله حلزونی شیب‌دار برای انتقال مصالح به ارتفاعات مختلف.
کاربرد اسکرو کانوایر در صنایع کشاورزی
صنایع کشاورزی و دامپروری نیاز به سیستمی دارند که بتواند محصولات دانه‌ای، پودری و خوراکی را بدون آسیب رساندن به ساختار آن‌ها منتقل کند. نوار نقاله حلزونی گندم یکی از رایج‌ترین مدل‌های مورد استفاده در سیلوهای غلات و کارخانجات خوراک دام است.
مواد کشاورزی قابل انتقال:
- ✅ گندم، برنج و جو: انتقال محصولات کشاورزی به سیلوها و مراکز توزیع.
- ✅ کودهای شیمیایی و آلی: جابجایی گرانول‌ها و پودرهای تقویتی خاک.
- ✅ خوراک دام و طیور: جلوگیری از آلودگی و هدررفت مواد غذایی دامی.
- ✅ سبوس و مواد افزودنی: انتقال مواد خوراکی پودری برای ترکیب در فرآیندهای تولیدی.
ویژگی‌های اسکرو کانوایر در صنایع کشاورزی:
- ✅ قابلیت طراحی با پوشش‌های ضدزنگ برای جلوگیری از آلودگی محصولات کشاورزی.
- ✅ امکان سفارشی‌سازی سرعت انتقال برای مواد حساس به فشار.
- ✅ استفاده از نوار نقاله حلزونی متحرک برای تسهیل بارگیری و تخلیه در مزارع و دامداری‌ها.
اسکرو کانوایر به دلیل ساختار ساده، نگهداری کم‌هزینه و انعطاف‌پذیری بالا، در صنایع غذایی، شیمیایی، ساختمانی و کشاورزی به‌عنوان یک راهکار کارآمد مورد استفاده قرار می‌گیرد. نوار نقاله حلزونی استیل برای صنایع غذایی، مدل‌های مقاوم به خوردگی برای صنایع شیمیایی، مدل‌های فولادی برای مصالح ساختمانی و مدل‌های متحرک برای کشاورزی از جمله انتخاب‌های رایج در این حوزه‌ها هستند.
در بخش بعد، به بررسی مزایا و معایب استفاده از اسکرو کانوایر خواهیم پرداخت تا دیدگاه دقیق‌تری در مورد نقاط قوت و محدودیت‌های این سیستم ارائه شود.
مزایای استفاده از اسکرو کانوایر
1. طراحی ساده و کم‌هزینه
یکی از مهم‌ترین مزایای نوار نقاله حلزونی صنعتی، سادگی در طراحی و ساخت آن است. در مقایسه با سیستم‌های انتقال پیچیده‌تر مانند نوار نقاله زنجیری یا پنوماتیک، اسکرو کانوایر به قطعات کمتری نیاز دارد و به‌راحتی قابل مونتاژ، تعمیر و جایگزینی است.
- ✅ هزینه اولیه پایین‌تر: عدم نیاز به تجهیزات پیچیده باعث کاهش هزینه تولید و نصب می‌شود.
- ✅ سرعت ساخت بالا: به دلیل ساختار ساده، زمان مورد نیاز برای تولید و نصب این سیستم کوتاه‌تر است.
- ✅ نیاز به فضای کم: این سیستم قابلیت نصب در فضاهای محدود را دارد، که برای کارخانجات کوچک ایده‌آل است.
2. قابلیت انتقال مواد در زوایای مختلف
نوار نقاله حلزونی شیب‌دار، افقی و عمودی می‌تواند مواد را در زوایای مختلف بدون نیاز به تجهیزات اضافی منتقل کند. این ویژگی باعث شده است که در صنایع غذایی، معدنی، کشاورزی و ساختمانی به‌طور گسترده مورد استفاده قرار گیرد.
- ✅ انتقال افقی: ایده‌آل برای جابجایی مواد در خطوط تولید مداوم.
- ✅ انتقال شیب‌دار: مناسب برای کاربردهایی که نیاز به تغییر ارتفاع در حین انتقال دارند.
- ✅ انتقال عمودی: برای حمل مواد به ارتفاعات بالا مانند سیلوها، مخازن و برج‌های صنعتی.
3. نگهداری آسان و طول عمر بالا
یکی از چالش‌های اصلی سیستم‌های انتقال، هزینه‌های نگهداری و تعمیرات دوره‌ای است. نوار نقاله حلزونی متحرک و ثابت به دلیل طراحی مکانیکی ساده، نیاز به سرویس‌های پیچیده و مداوم ندارد.
- ✅ عدم نیاز به سیستم‌های روانکاری پیچیده: در مقایسه با نقاله‌های زنجیری، این سیستم به روانکاری کمتری نیاز دارد.
- ✅ قابلیت تعویض آسان قطعات: تیغه‌های مارپیچی و یاتاقان‌ها به‌راحتی قابل تعویض و تعمیر هستند.
- ✅ استحکام بالا: با انتخاب مواد مناسب مانند استیل ضدزنگ یا فولاد مقاوم به سایش، می‌توان طول عمر این سیستم را افزایش داد.
معایب استفاده از اسکرو کانوایر
برخی از مهم‌ترین معایب استفاده از نوار نقاله اسکرو عبارتند از:
1. محدودیت در طول انتقال
یکی از چالش‌های نوار نقاله حلزونی صنعتی، محدودیت در جابجایی مواد در مسیرهای طولانی است. این سیستم به دلیل ساختار مارپیچی و چرخشی خود، معمولاً برای انتقال مواد در فواصل کوتاه تا متوسط مناسب است.
- 🔴 کاهش بازدهی در مسیرهای بلند: افزایش طول باعث افت بازدهی و نیاز به مصرف انرژی بیشتر می‌شود.
- 🔴 افزایش اصطکاک و سایش: در مسیرهای طولانی، تیغه‌های مارپیچی بیشتر در معرض فرسایش قرار می‌گیرند.
- 🔴 نیاز به چندین واحد متوالی: برای جابجایی مواد در مسیرهای طولانی، باید از چندین اسکرو کانوایر به‌صورت سری استفاده شود.
✅ راه‌حل: استفاده از نوار نقاله حلزونی متحرک یا ترکیب آن با سیستم‌های کمکی مانند نوار نقاله پنوماتیک برای افزایش بازدهی انتقال.
2. احتمال سایش و خوردگی
به دلیل اصطکاک بین مواد و تیغه‌های مارپیچی، اسکرو کانوایر در انتقال مواد ساینده مانند سیمان، ماسه، زغال‌سنگ و مواد شیمیایی خورنده، ممکن است دچار سایش و خوردگی شود.
- 🔴 افزایش هزینه‌های نگهداری: تیغه‌های مارپیچی و پوسته (هاوزینگ) باید به‌صورت دوره‌ای بررسی و تعویض شوند.
- 🔴 کاهش کارایی در مواد خورنده: در تماس با مواد شیمیایی قوی، فلزات ممکن است دچار زنگ‌زدگی شوند.
- 🔴 احتمال تولید گردوغبار: در انتقال برخی مواد پودری، گردوغبار ایجاد شده ممکن است روی عملکرد سیستم تأثیر بگذارد.
✅ راه‌حل:
- ✔ استفاده از نوار نقاله حلزونی استیل برای جلوگیری از خوردگی در محیط‌های مرطوب و خورنده.
- ✔ به‌کارگیری پوشش‌های مقاوم به سایش مانند پلی‌اتیلن یا کاربید تنگستن در محیط‌های صنعتی سنگین.
- ✔ نصب سیستم‌های مکش گردوغبار برای کاهش انتشار ذرات معلق در محیط کار.
اسکرو کانوایر به دلیل طراحی ساده، هزینه پایین، قابلیت انعطاف در زوایای مختلف و نگهداری آسان، یکی از پرکاربردترین سیستم‌های انتقال مواد در صنایع مختلف است. با این حال، این سیستم در مسیرهای طولانی با چالش‌های سایش و استهلاک مواجه است که نیاز به استفاده از متریال مقاوم و طراحی بهینه دارد.
در ادامه، به بررسی نکات کلیدی در طراحی و انتخاب اسکرو کانوایر مناسب خواهیم پرداخت تا بتوان بهترین گزینه را برای هر نوع کاربرد صنعتی انتخاب کرد.
نکات مهم در طراحی و انتخاب اسکرو کانوایر
انتخاب صحیح اسکرو کانوایر نقش مهمی در بهینه‌سازی فرآیند انتقال مواد، افزایش راندمان و کاهش هزینه‌های نگهداری دارد. در طراحی کانوایر حلزونی صنعتی، باید به عوامل متعددی توجه شود تا این سیستم بتواند بالاترین بازدهی را با کمترین استهلاک ارائه دهد. مهم‌ترین فاکتورهای مؤثر در طراحی این سیستم شامل ظرفیت و سرعت، نوع مواد قابل انتقال و شرایط محیطی و دمای کاری است که در ادامه بررسی خواهیم کرد.
ظرفیت و سرعت در طراحی اسکرو کانوایر
ظرفیت انتقال مواد یکی از مهم‌ترین پارامترهای طراحی است که تعیین می‌کند نوار نقاله حلزونی چه مقدار ماده را در مدت مشخص می‌تواند جابجا کند. سرعت چرخش مارپیچ نیز بر میزان جابجایی و جلوگیری از ایجاد انسداد در سیستم تأثیر می‌گذارد.
عوامل مؤثر در تعیین ظرفیت و سرعت انتقال:
- ✅ قطر ماردون: قطر بیشتر = افزایش حجم مواد قابل انتقال.
- ✅ گام مارپیچ: فاصله بین تیغه‌های مارپیچی بر سرعت حرکت مواد اثر می‌گذارد.
- ✅ زاویه انتقال: شیب زیاد = کاهش ظرفیت جابجایی.
- ✅ نوع مواد: مواد چسبنده یا سنگین نیاز به سرعت انتقال کمتری دارند.
محدوده ظرفیت و سرعت در طراحی:
- ✅ نوار نقاله حلزونی افقی: ظرفیت بالاتر و سرعت متوسط تا بالا.
- ✅ نوار نقاله حلزونی عمودی: ظرفیت کمتر اما نیاز به سرعت چرخش بیشتر.
- ✅ نوار نقاله حلزونی شیب‌دار: ترکیبی از دو مدل فوق با تنظیم سرعت متناسب با زاویه انتقال.
نکته کلیدی:
🔹 در صورتی که سرعت چرخش مارپیچ بیش از حد بالا باشد، ممکن است مواد در داخل هاوزینگ گیر کرده و باعث افزایش استهلاک شود. از طرفی، سرعت خیلی پایین نیز منجر به کاهش راندمان و افزایش زمان انتقال می‌شود. بنابراین، تعیین سرعت بهینه با استفاده از نرم‌افزارهای مهندسی مانند ANSYS و SolidWorks پیشنهاد می‌شود.
نوع مواد قابل انتقال در طراحی اسکرو کانوایر
ویژگی‌های فیزیکی و شیمیایی مواد قابل انتقال، تأثیر مستقیم بر طراحی، جنس قطعات و نوع ماردون در اسکرو کانوایر دارد. برخی از مواد نیازمند تیغه‌های مخصوص، سرعت متفاوت یا بدنه مقاوم به خوردگی و سایش هستند.
تقسیم‌بندی مواد بر اساس نوع انتقال:
- ✅ مواد پودری (مانند آرد، سیمان، گچ): نیاز به نوار نقاله حلزونی پودری با تیغه‌های دقیق و جلوگیری از ایجاد گردوغبار.
- ✅ مواد دانه‌ای (مانند گندم، برنج، کود شیمیایی): استفاده از نوار نقاله حلزونی گندم با طراحی مقاوم در برابر شکستگی دانه‌ها.
- ✅ مواد ساینده (مانند شن، ماسه، زغال‌سنگ): نیاز به تیغه‌های مقاوم به سایش و هاوزینگ مستحکم.
- ✅ مواد چسبنده و نیمه‌جامد (مانند خمیر، لجن صنعتی): استفاده از نوار نقاله حلزونی بدون شفت برای جلوگیری از انسداد.
- ✅ مواد شیمیایی خورنده (مانند اسیدها و پلیمرها): طراحی با استیل ضدزنگ یا پوشش‌های مقاوم شیمیایی.
نکته کلیدی:
🔹 برای جلوگیری از سایش زودهنگام و افزایش طول عمر سیستم، انتخاب جنس مناسب برای تیغه مارپیچی و هاوزینگ بسیار مهم است. برای مواد ساینده، استفاده از پوشش‌های سخت‌کاری شده مانند کاربید تنگستن توصیه می‌شود.
تأثیر شرایط محیطی بر عملکرد اسکرو کانوایر
دمای محیط، رطوبت، فشار و شرایط کاری، فاکتورهای کلیدی در انتخاب جنس قطعات و طراحی سیستم انتقال هستند. استفاده از اسکرو کانوایر در محیط‌های نامناسب، بدون در نظر گرفتن این موارد، باعث کاهش کارایی، افزایش هزینه‌های تعمیر و کاهش طول عمر سیستم خواهد شد.
پارامترهای محیطی مهم در طراحی:
- ✅ دمای کاری:
- دمای پایین: نیاز به روانکاری ویژه برای جلوگیری از انجماد قطعات متحرک.
- دمای بالا: طراحی با فولاد مقاوم به حرارت و یاتاقان‌های حرارت‌پذیر.
- ✅ رطوبت و شرایط شیمیایی:
- در محیط‌های مرطوب و خورنده، نوار نقاله حلزونی استیل به دلیل مقاومت در برابر زنگ‌زدگی توصیه می‌شود.
- ✅ فشار و محیط‌های بسته:
- در محیط‌های حاوی گازهای قابل اشتعال، باید از موتورهای ضدانفجار و هاوزینگ ایزوله استفاده شود.
نکته کلیدی:
🔹 در شرایط محیطی حاوی گردوغبار زیاد مانند کارخانجات سیمان و معادن، استفاده از سیستم‌های مکش و فیلتراسیون برای افزایش ایمنی و کاهش استهلاک پیشنهاد می‌شود.
در طراحی اسکرو کانوایر مناسب، باید ظرفیت و سرعت انتقال، نوع مواد قابل حمل و شرایط محیطی به دقت در نظر گرفته شود. انتخاب صحیح قطر ماردون، زاویه انتقال، متریال مناسب و نوع هاوزینگ تأثیر مستقیم بر عملکرد، طول عمر و هزینه‌های بهره‌برداری خواهد داشت.
در ادامه، به بررسی نحوه نگهداری و تعمیرات اسکرو کانوایر برای افزایش عمر مفید این سیستم خواهیم پرداخت.
نحوه نگهداری و تعمیرات اسکرو کانوایر
نگهداری و تعمیرات منظم اسکرو کانوایر تأثیر مستقیمی بر افزایش طول عمر، کاهش هزینه‌های عملیاتی و جلوگیری از توقف‌های ناگهانی خط تولید دارد. با توجه به اینکه نوار نقاله حلزونی صنعتی در محیط‌های مختلف و با مواد متنوعی کار می‌کند، سایش، فرسایش و مشکلات مکانیکی ممکن است در طول زمان رخ دهد. بنابراین، یک برنامه دقیق برای سرویس و نگهداری این سیستم ضروری است.
در این بخش، به بررسی سه عامل کلیدی در نگهداری و تعمیرات اسکرو کانوایر شامل بازرسی‌های دوره‌ای، روانکاری مناسب و تعویض قطعات فرسوده خواهیم پرداخت.
1. برنامه‌ریزی برای بازرسی‌های دوره‌ای
بازرسی‌های دوره‌ای به جلوگیری از خرابی‌های ناگهانی، افزایش راندمان و کاهش هزینه‌های تعمیرات اضطراری کمک می‌کند. این کار باید بر اساس نوع مواد قابل انتقال، شرایط محیطی و میزان استفاده از اسکرو کانوایر تنظیم شود.
موارد مهم در بازرسی‌های دوره‌ای:
- ✅ بررسی وضعیت ماردون و تیغه‌های مارپیچی: اطمینان از عدم سایش بیش از حد یا شکستگی در بخش‌های مارپیچ.
- ✅ بررسی شافت و یاتاقان‌ها: جلوگیری از ایجاد لرزش‌های ناگهانی که می‌تواند به ساختار اصلی آسیب بزند.
- ✅ بررسی محفظه (هاوزینگ): اطمینان از عدم ترک‌خوردگی یا نشتی در بدنه نوار نقاله حلزونی.
- ✅ کنترل سیستم‌های برقی و موتوری: جلوگیری از مشکلات ناشی از اضافه‌بار و کاهش راندمان موتور.
زمان‌بندی پیشنهادی برای بازرسی‌های دوره‌ای:
- 📅 روزانه: بررسی کلی عملکرد سیستم و گوش دادن به صدای غیرعادی.
- 📅 هفتگی: بررسی وضعیت روانکاری و تنظیم قطعات محرک.
- 📅 ماهانه: بازرسی دقیق‌تر تیغه‌های مارپیچ، یاتاقان‌ها و بررسی سایش قطعات.
- 📅 فصلی: بررسی کامل عملکرد موتور، گیربکس و وضعیت کلی اسکرو کانوایر.
✅ نکته کلیدی: استفاده از چک‌لیست تعمیر و نگهداری برای اطمینان از انجام تمامی موارد مورد نیاز توصیه می‌شود.
2. روانکاری مناسب
روانکاری صحیح یاتاقان‌ها، شافت و قطعات متحرک، تأثیر زیادی در کاهش اصطکاک و جلوگیری از سایش قطعات دارد. عدم روانکاری یا استفاده از روانکار نامناسب می‌تواند باعث افزایش دما، کاهش کارایی و حتی از کار افتادن سیستم انتقال مواد شود.
موارد کلیدی در روانکاری:
- ✅ انتخاب نوع روانکار مناسب:
- گریس‌های صنعتی مقاوم به دما برای محیط‌های با حرارت بالا مانند نوار نقاله حلزونی سیمان.
- روغن‌های مخصوص صنایع غذایی برای نوار نقاله حلزونی استیل که در صنایع غذایی استفاده می‌شود.
- روانکارهای ضدخوردگی برای سیستم‌هایی که در محیط‌های مرطوب یا خورنده کار می‌کنند.
- ✅ روش‌های صحیح روانکاری:
- روانکاری دستی: مناسب برای سیستم‌هایی که به‌صورت دوره‌ای سرویس می‌شوند.
- سیستم‌های روانکاری خودکار: برای اسکرو کانوایرهای بزرگ و با بارکاری سنگین توصیه می‌شود.
- ✅ زمان‌بندی روانکاری:
- 📌 یاتاقان‌های اصلی: بسته به نوع کار، هر 2 تا 4 هفته یک‌بار نیاز به روانکاری دارند.
- 📌 سیستم‌های انتقال قدرت: هر ماه یک‌بار باید گریس‌کاری شوند.
- 📌 محور مرکزی و تیغه‌ها: بسته به نوع مواد، هر 3 تا 6 ماه نیاز به بررسی دارند.
✅ نکته کلیدی: استفاده از روانکارهای نامناسب می‌تواند باعث ایجاد رسوب و کاهش بازدهی سیستم شود. انتخاب روانکار مناسب، طول عمر قطعات را به میزان قابل‌توجهی افزایش می‌دهد.
3. تعویض قطعات فرسوده
چرا تعویض قطعات اسکرو کانوایر ضروری است؟ با گذشت زمان و استفاده مداوم از نوار نقاله حلزونی صنعتی، برخی قطعات دچار سایش و شکستگی می‌شوند که می‌تواند راندمان سیستم را کاهش داده و باعث توقف ناگهانی خط تولید شود. تعویض به‌موقع این قطعات، هزینه‌های تعمیرات اساسی را کاهش داده و از آسیب بیشتر به سایر اجزا جلوگیری می‌کند.
قطعاتی که نیاز به تعویض دوره‌ای دارند:
- ✅ تیغه‌های مارپیچی: در صورت کاهش ضخامت، تغییر شکل یا شکستگی باید تعویض شوند.
- ✅ یاتاقان‌ها و بوشینگ‌ها: در صورت ایجاد سر و صدای اضافی یا لقی بیش از حد.
- ✅ پوسته (هاوزینگ): در صورت ترک‌خوردگی یا خوردگی شدید که باعث نشتی مواد شود.
- ✅ موتور و گیربکس: در صورت کاهش راندمان یا افزایش غیرعادی دمای موتور.
✅ زمان‌بندی پیشنهادی برای تعویض قطعات:
- 📌 تیغه‌های مارپیچ: بسته به نوع مواد، هر 6 تا 12 ماه نیاز به بررسی دارند.
- 📌 یاتاقان‌ها و بوشینگ‌ها: در سیستم‌های پرفشار، هر 1 تا 2 سال تعویض شوند.
- 📌 موتور و گیربکس: در صورت خرابی، هر 5 سال یا بیشتر بررسی و در صورت نیاز تعویض شوند.
✅ نکته کلیدی: استفاده از قطعات یدکی با کیفیت بالا و مطابق با مشخصات فنی، تأثیر زیادی بر کاهش هزینه‌های تعمیر و افزایش طول عمر سیستم دارد.
نگهداری و تعمیرات اسکرو کانوایر شامل بازرسی‌های منظم، روانکاری صحیح و تعویض به‌موقع قطعات فرسوده است که در نهایت باعث بهبود عملکرد، افزایش طول عمر و کاهش هزینه‌های عملیاتی خواهد شد. یک برنامه دقیق نگهداری، باعث کاهش توقف‌های ناگهانی و افزایش بهره‌وری خط تولید می‌شود.
در ادامه، به مقایسه اسکرو کانوایر با سایر سیستم‌های انتقال مواد خواهیم پرداخت تا تفاوت‌های کلیدی این سیستم با سایر روش‌های رایج مشخص شود.
مقایسه اسکرو کانوایر با سیستم‌های انتقال دیگر
در این بخش به مقایسه اسکرو کانوایر با کانوایرهای تسمه‌ای و زنجیری میپردازیم:
| ویژگی‌ها | اسکرو کانوایر | کانوایر تسمه‌ای | کانوایر زنجیری |
|---|---|---|---|
| مکانیزم عملکرد | انتقال مواد از طریق حرکت مارپیچی درون یک محفظه بسته | جابجایی مواد از طریق تسمه متحرک روی رولرها | حرکت مواد با زنجیرها و صفحات متصل‌شده به آن‌ها |
| نوع مواد قابل انتقال | مناسب برای مواد پودری، دانه‌ای و چسبنده مانند سیمان، آرد، گندم | مناسب برای مواد فله‌ای و بسته‌بندی‌شده مانند جعبه‌ها، کیسه‌ها و کارتن‌ها | مناسب برای مواد حجیم و سنگین مانند فلزات، ضایعات و قطعات صنعتی |
| زاویه انتقال | قابلیت انتقال افقی، عمودی و شیب‌دار | محدود به مسیرهای افقی یا شیب‌های کم (حداکثر 20 درجه) | قابلیت انتقال در زوایای تند و مسیرهای عمودی |
| هزینه اولیه | کمتر از کانوایر تسمه‌ای و زنجیری به دلیل طراحی ساده | متوسط؛ تسمه‌ها نیاز به تعویض دوره‌ای دارند | بالا؛ طراحی و ساختار زنجیرها هزینه‌بر است |
| هزینه تعمیر و نگهداری | متوسط؛ نیاز به بررسی تیغه‌های مارپیچی و یاتاقان‌ها دارد | پایین؛ اما تسمه ممکن است در اثر سایش پاره شود | بالا؛ زنجیرها و بلبرینگ‌ها نیاز به روغن‌کاری و تعویض دارند |
| مصرف انرژی | متوسط؛ بستگی به طول انتقال و نوع مواد دارد | کم؛ در مسیرهای طولانی، انرژی کمتری مصرف می‌کند | زیاد؛ به دلیل وزن بالای زنجیر و قطعات متحرک |
| حفظ کیفیت مواد | مناسب برای مواد حساس، اما ممکن است برخی مواد پودری دچار فشردگی شوند | مناسب برای مواد شکننده، اما امکان ریزش در حین حرکت وجود دارد | مناسب برای مواد سنگین، اما ممکن است به برخی مواد ضربه وارد شود |
| سرعت انتقال | متوسط؛ بسته به نوع مواد و طراحی متغیر است | بالا؛ مناسب برای خطوط تولید با حجم زیاد | پایین تا متوسط؛ اما قدرت انتقال بالایی دارد |
| کاربردهای صنعتی | صنایع غذایی، معدنی، شیمیایی، کشاورزی و ساختمانی | صنایع بسته‌بندی، لجستیک، فرودگاه‌ها، کارخانه‌های تولیدی | صنایع فلزی، خودروسازی، بازیافت، معادن و حمل مواد سنگین |
با توجه به مقایسه کامل در جدول:
- ✅ اگر هدف، انتقال مواد پودری، دانه‌ای و نیمه‌جامد در مسیرهای کوتاه تا متوسط باشد، اسکرو کانوایر بهترین گزینه است.
- ✅ اگر نیاز به انتقال سریع و کم‌هزینه مواد جامد و بسته‌بندی‌شده در مسیرهای طولانی دارید، کانوایر تسمه‌ای مناسب‌تر است.
- ✅ اگر جابجایی مواد حجیم، سنگین و در زوایای تند مدنظر باشد، کانوایر زنجیری بهترین انتخاب خواهد بود.
اشتراک گذاری
