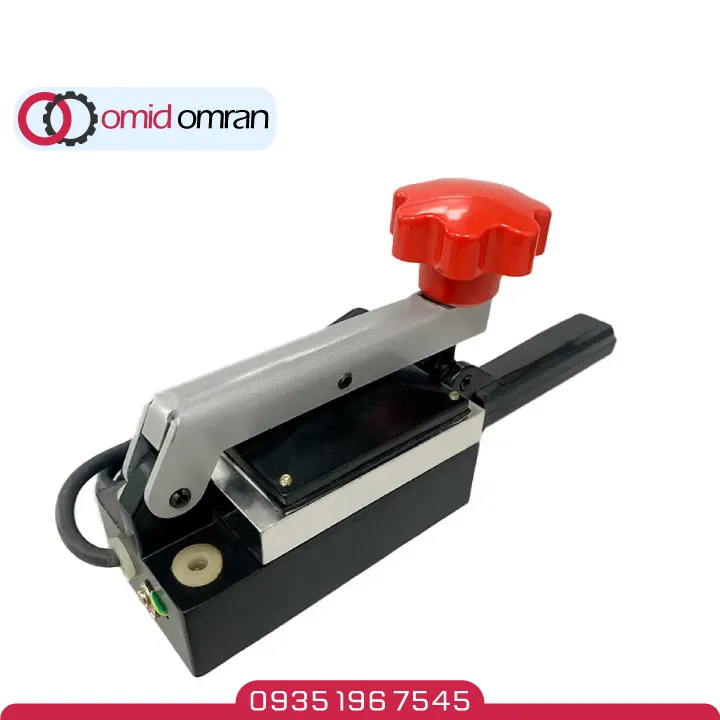

دستگاه پانچ پی وی سی

دستگاه پانچ پی وی سی، یکی از کاربردی‌ترین تجهیزات آپارات است که به‌طور گسترده در صنایع نقاله‌سازی و سیستم‌های انتقال مواد برای ایجاد برش‌های هفت و هشتی (Finger Splice) در تسمه نقاله‌های پی وی سی استفاده می‌شود. این برش‌ها به عنوان یکی از مراحل کلیدی در فرآیند آپارات تسمه‌ها به کار می‌روند، که هدف آن اتصال و پیوند محکم و دقیق دو سر تسمه به یکدیگر است.

عملکرد این دستگاه به گونه‌ای است که با استفاده از تیغه‌های تیز و به‌دقت تنظیم‌شده(قالب‌ها)، برش‌هایی با زاویه‌ها و ابعاد دقیق در تسمه پی وی سی ایجاد می‌کند. این برش‌ها معمولاً به شکل هفت و هشتی هستند که طراحی آن‌ها به گونه‌ای است که استحکام و مقاومت اتصال را به حداکثر برساند. برش‌های هفت و هشتی به طور خاص برای افزایش سطح تماس بین دو قسمت تسمه طراحی شده‌اند، که این امر منجر به یکپارچگی بهتر و مقاومت بیشتر در برابر نیروهای کششی و سایشی می‌شود.

دستگاه پانچ پی وی سی معمولاً به دو صورت دستی و اتوماتیک در دسترس هستند. دستگاه‌های دستی بیشتر در کارگاه‌های کوچک یا برای تعمیرات جزئی به کار می‌روند، در حالی که دستگاه‌های برقی در خطوط تولید بزرگ‌تر و صنعتی استفاده می‌شوند. این دستگاه‌ها همچنین می‌توانند با قابلیت تنظیمات مختلف، امکان ایجاد برش‌های متنوع را بر اساس نیازهای خاص توسط انواع قالب‌ها فراهم کنند.

مشخصات فنی دقیق دستگاه پانچ پی وی سی

• ابعاد دستگاه
  – طول: 50 تا 70 سانتی‌متر
  – عرض: 30 تا 50 سانتی‌متر
  – ارتفاع: 20 تا 30 سانتی‌متر
  – وزن: 20 تا 40 کیلوگرم
• جنس بدنه
  – بدنه دستگاه معمولاً از جنس آلومینیوم یا فولاد ضد زنگ (استنلس استیل) ساخته می‌شود که مقاومت بالا در برابر خوردگی و سایش دارد.
• نوع عملگر
  – دستی: دستگاه‌هایی که به صورت دستی عمل می‌کنند، با یک اهرم دستی کار می‌کنند و نیاز به نیروی فیزیکی دارند.
  – برقی: در مدل‌های برقی، یک موتور الکتریکی با توان 0.5 تا 1.5 کیلووات (500 تا 1500 وات) استفاده می‌شود که به صورت اتوماتیک فرآیند پانچ را انجام می‌دهد.
• تیغه‌ها
  – جنس تیغه‌ها: فولاد آلیاژی با سختی HRC 50-60
  – تعداد تیغه‌ها: 10 تا 30 عدد تیغه (بسته به مدل و نوع دستگاه)
  – فاصله بین تیغه‌ها: 5 تا 10 میلی‌متر
  – عمق برش: قابل تنظیم تا 10 میلی‌متر
• عرض و ضخامت قابل پشتیبانی
  – عرض تسمه: 100 تا 1000 میلی‌متر
  – ضخامت تسمه: 2 تا 10 میلی‌متر
• نوع مواد قابل پانچ
  – PVC، PU، لاستیک، نایلون، پلی‌استر
• کاربرد:
  – این دستگاه عمدتاً برای پانچ کردن نوار نقاله‌ها (تسمه نقاله) که از مواد PVC، PU ساخته شده‌اند، استفاده می‌شود.

این مشخصات فنی ممکن است بسته به سازنده و مدل دستگاه متفاوت باشد، اما به طور کلی مشخصات فنی این دستگاه‌ها در این حدود می‌باشند.

استفاده از دستگاه پانچ پی وی سی چه مزایایی دارد؟

• دارای سیستم تنظیم دقیق برای کنترل عمق و عرض پانچ
•  قابلیت تعویض سریع و آسان تیغه‌ها
• قابلیت حمل و نقل آسان به دلیل طراحی جمع و جور

آموزش کار با دستگاه پانچ پی وی سی

برای آموزش کار با دستگاه پانچ پی وی سی (PVC)، مراحل زیر را به‌طور دقیق دنبال کنید. در این آموزش فرض می‌کنیم که شما از یک دستگاه پانچ معمولی استفاده می‌کنید که برای برش و پانچ تسمه‌های PVC و PU طراحی شده است.

• مرحله 1: آماده‌سازی و ایمنی
  1. مکان کار را آماده کنید: اطمینان حاصل کنید که مکان کار تمیز و منظم است.
  2. تجهیزات ایمنی: قبل از شروع، از تجهیزات ایمنی مانند عینک، دستکش استفاده کنید.
• مرحله 2: تنظیم دستگاه پانچ
  1. بررسی دستگاه: دستگاه را بررسی کنید و از سالم بودن قطعات مطمئن شوید.
  2. انتخاب قالب مناسب: قالب مناسب را بر اساس نوع و اندازه نوار PVC یا  PU که می‌خواهید پانچ کنید، انتخاب کنید. قالب باید به درستی در دستگاه قرار گیرد.
  3. تنظیم فشار و سرعت: فشار و سرعت پانچ را بر اساس ضخامت تسمه نقاله تنظیم کنید. این تنظیمات معمولاً در دفترچه راهنمای دستگاه توضیح داده شده‌اند.
• مرحله 3: آماده‌سازی تسمه PVC
  1. اندازه‌گیری و علامت‌گذاری: اندازه دقیق و مکان پانچ‌ها را روی تسمه PVC یا PU با استفاده از خط‌کش و مارکر علامت‌گذاری کنید.
  2. قرار دادن تسمه در دستگاه: تسمه را به‌گونه‌ای در دستگاه قرار دهید که علامت‌ها در محل صحیح قرار گیرند. از گیره‌های دستگاه برای نگه داشتن ورق به صورت ثابت استفاده کنید.
• مرحله 4: پانچ کردن ورق PVC
  1. پانچ کردن: اهرم یا دکمه دستگاه(مدل برقی) را فشار دهید تا فرآیند پانچ آغاز شود. مطمئن شوید که فشار مناسب اعمال شده است تا پانچ به صورت صحیح انجام شود.
  2. بررسی نتیجه: پس از پانچ کردن، ورق را بررسی کنید تا اطمینان حاصل شود که پانچ به درستی انجام شده و برش‌ها تمیز و دقیق هستند.
• مرحله 5: تکمیل کار و نگهداری دستگاه
  1. تمیز کردن دستگاه: پس از اتمام کار، دستگاه را خاموش کنید و قسمت‌های مختلف آن را تمیز کنید.
  2.نگهداری دستگاه: برای طول عمر بیشتر دستگاه، آن را به‌طور منظم روغن‌کاری و نگهداری کنید.

اگر دستگاه پانچ شما تنظیمات خاصی مانند تغییر قالب یا تنظیم زاویه دارد، حتماً دستورالعمل‌های دفترچه راهنما را مطالعه کنید. همچنین برای برش‌های دقیق‌تر، از لیزر یا چراغ نشانگر دستگاه (اگر موجود باشد) استفاده کنید.

جهت دریافت اطلاعات بیشتر، استعلام قیمت و دریافت مشاوره رایگان در خصوص خرید انواع دستگاه پانچ پی وی سی، می‌توانید با کارشناسان ما در مجموعه امید عمران سهند با شماره 09351967545 تماس بگیرید.
