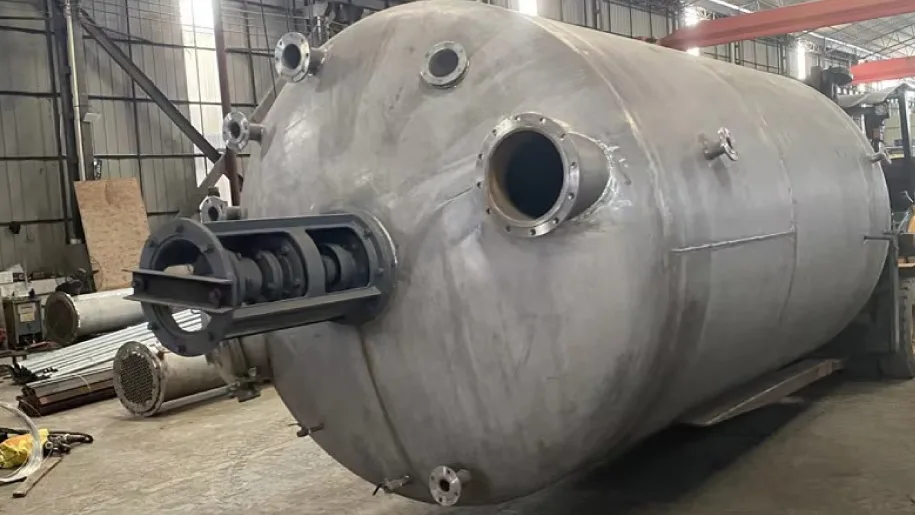

راکتور PVC (پی وی سی): راهنمای کامل خط تولید
پلی‌وینیل کلراید، که بیشتر با نام PVC (پی وی سی) شناخته می‌شود، یکی از پرکاربردترین پلیمرها در صنایع مدرن است. از لوله‌های تحت فشار و پروفیل‌های در و پنجره (UPVC) گرفته تا کفپوش‌ها، تسمه نقاله‌ها، کابل‌های برق و تجهیزات پزشکی، این ماده همه‌کاره نقشی اساسی در زیرساخت‌ها و زندگی روزمره ایفا می‌کند.
در مرکز هر خط تولید PVC، تجهیز کلیدی و تعیین‌کننده‌ای به نام راکتور PVC (پی وی سی) قرار دارد. طراحی این راکتور مستقیماً به روش تولید بستگی دارد و برای دو فرآیند اصلی صنعتی، یعنی تولید PVC به روش بالک (توده‌ای) و تولید PVC به روش سوسپانسیون، به صورت تخصصی، مهندسی و ساخته می‌شود.
این مقاله به عنوان یک راهنمای جامع و فنی، به بررسی کامل هر دو روش تولید و مشخصات راکتورهای مورد نیاز آن‌ها می‌پردازد. در ادامه، به تشریح دقیق فرآیندهای بالک و سوسپانسیون، مشخصات فنی کلیدی، عوامل موثر بر قیمت و راهنمای انتخاب سازنده معتبر خواهیم پرداخت.
آنچه در این مطلب می‌خوانید :
گرانول PVC چیست و فرآیند پلیمریزاسیون آن چگونه است؟
برای درک کامل نقش راکتور PVC، ابتدا باید با محصول نهایی یعنی گرانول PVC و سپس فرآیند شیمیایی پایه‌ای که آن را به وجود می‌آورد، آشنا شویم. در این بخش، این دو مفهوم کلیدی را به صورت تفکیک شده بررسی می‌کنیم.
گرانول PVC چیست؟
گرانول PVC، شکل نهایی و قابل استفاده پودر خام پلی‌وینیل کلراید است که به عنوان ماده اولیه در صنایع پایین‌دستی مورد استفاده قرار می‌گیرد. پودر PVC که مستقیماً از راکتور به دست می‌آید، به خودی خود شکننده است و قابلیت فرآوری ندارد. این پودر در مرحله‌ای جداگانه به نام “کامپاندینگ” با افزودنی‌های مختلفی مانند نرم‌کننده‌ها (برای تولید PVC نرم)، پایدارکننده‌های حرارتی، و رنگدانه‌ها مخلوط شده و سپس از دستگاهی به نام اکسترودر عبور کرده و به شکل دانه‌های کوچک (گرانول) برش داده می‌شود. این گرانول‌ها همان ماده‌ای هستند که کارخانه‌ها برای تولید لوله، پروفیل، کفپوش و صدها محصول دیگر خریداری می‌کنند.
فرآیند پلیمریزاسیون pvc چگونه است؟
اساس تولید پودر خام PVC، فرآیند پلیمریزاسیون وینیل کلراید (VCM) است. وینیل کلراید یک گاز است که تحت فشار به صورت مایع درآمده و به عنوان مونومر یا واحد سازنده پلیمر عمل می‌کند. در این فرآیند شیمیایی، مولکول‌های VCM در حضور یک آغازگر و تحت شرایط کنترل‌شده دما و فشار در داخل راکتور PVC، به یکدیگر متصل شده و زنجیره‌های بلند و پایداری از پلیمر پلی‌وینیل کلراید را تشکیل می‌ده دهند. محصول مستقیم خروجی از راکتور، پودر سفید رنگی به نام رزین PVC است که پس از خشک شدن، برای تبدیل به گرانول به مرحله کامپاندینگ فرستاده می‌شود.
شایان ذکر است که فرآیند ذکر شده، نمونه‌ای از یک دسته بزرگ‌تر از واکنش‌های شیمیایی است. برای درک عمیق‌تر «مفاهیم پایه پلیمریزاسیون» و مکانیزم‌های مختلف آن، مطالعه مقاله مرجع ما در این زمینه توصیه می‌شود.
روش‌های صنعتی تولید PVC: آشنایی با دو تکنولوژی اصلی
انتخاب تکنولوژی تولید PVC یکی از تصمیمات استراتژیک اولیه در راه‌اندازی خط تولید است. دو روش اصلی که در مقیاس صنعتی برای پلیمریزاسیون وینیل کلراید به کار می‌روند، روش توده‌ای (بالک) و سوسپانسیون هستند که در ادامه به معرفی آن‌ها می‌پردازیم.
تکنولوژی اول: تولید PVC به روش بالک (توده‌ای)
در این روش، پلیمریزاسیون بدون حضور حلال و مستقیماً بر روی مونومر خالص انجام می‌شود که این امر منجر به تولید رزین PVC با خلوص و شفافیت بسیار بالا می‌گردد. این فرآیند به دلیل چالش‌های کنترلی، نیازمند راکتورهای بسیار دقیق و مهندسی‌شده است.
- برای آشنایی کامل با جزئیات فنی این فرآیند، می‌توانید مقاله جامع ما با عنوان «پلیمریزاسیون توده‌ای (بالک) چیست؟» و همچنین محصول تخصصی «راکتور بالک» را بررسی نمایید.
تکنولوژی دوم: تولید PVC به روش سوسپانسیون
این روش متداول‌ترین تکنیک صنعتی برای تولید PVC است. در این فرآیند، قطرات مونومر وینیل کلراید در آب معلق شده و واکنش در این قطرات انجام می‌شود که مزیت اصلی آن، کنترل دمای بسیار عالی و آسان است.
- اطلاعات فنی کامل در مورد این روش و تجهیزات مورد نیاز آن به زودی در مقاله تخصصی «پلیمریزاسیون سوسپانسیون» و صفحه محصول «راکتور سوسپانسیون» ارائه خواهد شد.
طراحی و مشخصات فنی راکتور PVC
طراحی راکتور PVC یک فرآیند مهندسی سفارشی است که کاملاً به روش تولید انتخاب شده (بالک یا سوسپانسیون) بستگی دارد. اگرچه برخی مشخصات پایه مشترک هستند، اما ویژگی‌های کلیدی هر راکتور صنعتی برای پاسخگویی به چالش‌های منحصربه‌فرد فرآیند خود بهینه می‌شود.
ویژگی‌های کلیدی راکتور PVC برای فرآیند سوسپانسیون
در این روش، هدف اصلی، کنترل دقیق اندازه ذرات و دفع موثر حرارت است.
- سیستم همزن (میکسر): همزن راکتور PVC در این فرآیند نقشی حیاتی در تعیین اندازه نهایی دانه‌های رزین PVC دارد. طراحی پروانه و سرعت همزدن باید به گونه‌ای باشد که قطرات مونومر وینیل کلراید را به طور پایدار در آب معلق نگه دارد. استفاده از بافل‌ها (Baffles) در دیواره داخلی راکتور نیز برای جلوگیری از ایجاد گرداب و تضمین اختلاط یکنواخت، ضروری است.
- سطح داخلی: دیواره‌های داخلی راکتور باید کاملاً صیقلی (پولیش‌شده) یا دارای پوشش‌های مخصوص ضد رسوب باشند تا از چسبیدن ذرات پلیمر به سطح (Fouling) که یک مشکل رایج عملیاتی است، جلوگیری شود.
ویژگی‌های کلیدی راکتور PVC برای فرآیند بالک
در این روش، چالش اصلی مدیریت ویسکوزیته بسیار بالا و انتقال حرارت در یک محیط غلیظ است.
- سیستم همزن (میکسر): راکتور باید به یک سیستم همزن با گشتاور بسیار بالا و طراحی خاص (مانند انکر یا هلیکال) مجهز باشد تا بتواند توده غلیظ پلیمر را به حرکت درآورده و آن را به طور مداوم از روی دیواره‌های خنک‌شونده عبور دهد.
- سیستم انتقال حرارت: علاوه بر بدنه ژاکت‌دار، گاهی برای افزایش سطح انتقال حرارت و کنترل بهتر دما، از سطوح خنک‌کننده داخلی مانند محور توخالی همزن نیز استفاده می‌شود.
جدول مشخصات فنی مشترک
جدول زیر، مهم‌ترین مشخصات فنی راکتور PVC که در هر دو نوع طراحی مشترک هستند را نشان می‌دهد:
| مشخصه | استاندارد پیشنهادی | دلیل اهمیت |
| جنس بدنه | فولاد ضدزنگ 316L یا فولاد با پوشش گلس (Glass-Lined) | مقاومت بالا در برابر خوردگی ناشی از VCM و افزودنی‌ها |
| سیستم آب‌بندی | آب‌بند مکانیکی دوبل (Double Mechanical Seal) | تضمین حداکثر ایمنی و جلوگیری از نشت گاز سمی VCM |
| استاندارد ساخت | مطابق با کدهای مخازن تحت فشار مانند ASME | تضمین ایمنی کامل در فشار و دمای بالای کاری |
| اتوماسیون | قابلیت نصب ابزار دقیق کامل و اتصال به سیستم PLC | کنترل دقیق و لحظه‌ای پارامترهای حیاتی واکنش |
راکتور PVC: نقطه شروع خط تولید لوله، پروفیل و تسمه
رزین PVC تولید شده در راکتور، یک ماده اولیه همه‌کاره است که به خودی خود محصول نهایی نیست، بلکه نقطه شروع و فونداسیون اصلی برای زنجیره ارزش گسترده‌ای از محصولات PVC است. کیفیت و یکنواختی رزین تولید شده در راکتور، مستقیماً بر کیفیت و عملکرد تمام محصولات پایین‌دستی تأثیر می‌گذارد.
خط تولید لوله PVC و پروفیل UPVC
بزرگترین بازار مصرف PVC به صنعت ساختمان اختصاص دارد. رزین خروجی از راکتور پس از طی کردن مرحله کامپاندینگ (ترکیب با افزودنی‌ها)، به عنوان خوراک اصلی وارد خط تولید لوله PVC و خط تولید پروفیل UPVC می‌شود. در این خطوط، گرانول PVC در دستگاه‌های اکسترودر ذوب شده و با عبور از قالب‌های دقیق، به شکل نهایی لوله‌های آب و فاضلاب یا پروفیل‌های در و پنجره درمی‌آید. استحکام مکانیکی، مقاومت در برابر فشار و طول عمر این محصولات، به طور مستقیم به کیفیت رزین اولیه تولید شده در راکتور وابسته است.
سایر کاربردهای صنعتی (کفپوش، کابل و تسمه PVC)
تطبیق‌پذیری PVC امکان تولید محصولات بسیار متنوع دیگری را نیز فراهم می‌کند:
- کفپوش و کابل: با افزودن نرم‌کننده‌ها، PVC به ماده‌ای انعطاف‌پذیر تبدیل می‌شود که برای تولید انواع کفپوش‌های وینیلی و روکش‌های عایق سیم و کابل الکتریکی به کار می‌رود.
- تسمه‌های PVC: ترکیبات خاصی از PVC برای ساخت تسمه نقاله PVC استفاده می‌شود. این تسمه‌ها به دلیل مقاومت بالا در برابر روغن، مواد شیمیایی و سایش، در صنایع غذایی، بسته‌بندی و خطوط مونتاژ کاربرد گسترده‌ای دارند. کیفیت اولیه رزین PVC، دوام و طول عمر این تسمه‌ها را تضمین می‌کند.
برآورد قیمت راکتور و هزینه راه اندازی خط تولید PVC
یکی از اولین و اساسی‌ترین سوالات برای سرمایه‌گذاران، برآورد قیمت راکتور PVC و هزینه‌های جانبی آن است. از آنجایی که راکتور یک تجهیز کاملاً سفارشی و مهندسی‌شده است، ارائه یک قیمت ثابت برای آن ممکن نیست. قیمت نهایی به مجموعه‌ای از پارامترهای فنی بستگی دارد که بر اساس نیازهای مشخص هر پروژه تعیین می‌گردند.
عوامل اصلی تعیین کننده قیمت راکتور PVC
- روش تولید (بالک یا سوسپانسیون): طراحی راکتور برای هر یک از این دو فرآیند متفاوت است. برای مثال، راکتورهای سوسپانسیون به دلیل نیاز به سطوح داخلی بسیار صیقلی یا پوشش‌های خاص ضد رسوب، ممکن است هزینه ساخت متفاوتی داشته باشند.
- حجم و ظرفیت: این بزرگترین عامل تعیین‌کننده قیمت است. افزایش حجم راکتور، نه تنها میزان مواد اولیه مصرفی در ساخت را بالا می‌برد، بلکه نیازمند موتور و گیربکس قدرتمندتر و ساختار مکانیکی مستحکم‌تری است.
- جنس بدنه و پوشش داخلی: قیمت پایه معمولاً بر اساس فولاد ضدزنگ 316L است. اما در فرآیند سوسپانسیون، استفاده از فولاد با پوشش گلس (Glass-Lined) برای جلوگیری حداکثری از چسبندگی پلیمر، هزینه را به شکل قابل توجهی افزایش می‌دهد.
- فشار طراحی: راکتورهایی که برای کار در فشارهای بالاتر طراحی می‌شوند، به دیواره‌های ضخیم‌تر، مهندسی پیچیده‌تر و گواهی‌نامه‌های استاندارد سخت‌گیرانه‌تری نیاز دارند که همگی بر قیمت نهایی تأثیرگذارند.
- سطح اتوماسیون و ابزار دقیق: یک سیستم کاملاً خودکار با ابزار دقیق پیشرفته و قابلیت اتصال به PLC، گران‌تر از یک راکتور با سیستم کنترل دستی و سنسورهای حداقلی است.
راکتور به عنوان بخشی از هزینه راه اندازی خط تولید PVC
بسیار مهم است که بدانیم قیمت راکتور تنها یک بخش از کل هزینه راه اندازی خط تولید PVC است. یک پروژه کامل شامل سرمایه‌گذاری‌های عمده دیگری نیز می‌باشد، از جمله:
- تجهیزات بالادستی: مانند مخازن ذخیره VCM و سیستم‌های تصفیه آب.
- تجهیزات پایین‌دستی: مانند سیستم‌های جداسازی و خشک‌کن برای فرآیند سوسپانسیون، و سیستم‌های کامپاندینگ و گرانول‌سازی.
- تجهیزات تولید محصول نهایی: هزینه ماشین‌آلات اصلی مانند خط تولید لوله PVC یا پروفیل، خود یک سرمایه‌گذاری عمده دیگر محسوب می‌شود.
- هزینه‌های نصب و زیرساخت: شامل لوله‌کشی، برق‌رسانی، ساخت‌وساز و راه‌اندازی.
راهنمای انتخاب سازنده و خرید راکتور PVC
انتخاب سازنده راکتور PVC یک تصمیم فنی-تجاری حیاتی است که می‌تواند بر کیفیت محصول نهایی، ایمنی فرآیند و هزینه‌های بلندمدت پروژه تأثیر بگذارد. یک سازنده معتبر، فراتر از یک تأمین‌کننده صرف، به عنوان یک مشاور فنی عمل کرده و با تجربه خود به بهینه‌سازی طرح شما کمک می‌کند.
معیارهای کلیدی برای انتخاب سازنده
هنگام ارزیابی یک شرکت برای خرید راکتور PVC، به نکات زیر توجه ویژه داشته باشید:
- تخصص در فرآیند: آیا سازنده تجربه مشخصی در ساخت راکتور برای هر دو فرآیند بالک و سوسپانسیون دارد؟ از آن‌ها بخواهید پروژه‌های مشابهی را در هر دو حوزه به شما معرفی کنند.
- توانمندی مهندسی: اطمینان حاصل کنید که شرکت دارای تیم مهندسی قوی برای انجام محاسبات دقیق فرآیندی (مانند انتقال حرارت و طراحی همزن) و طراحی مکانیکی بر اساس استانداردهای روز دنیا (مانند ASME) است.
- کیفیت ساخت و بازرسی: رویه‌های کنترل کیفیت (QC)، استانداردهای جوشکاری و کیفیت پرداخت نهایی سطوح داخلی (که برای جلوگیری از رسوب حیاتی است)، همگی نشان‌دهنده تعهد سازنده به ارائه یک محصول با کیفیت است.
- جامعیت خدمات: برخی شرکت‌ها علاوه بر ساخت راکتور، در زمینه فروش خط تولید PVC به صورت کامل یا ارائه خدمات مهندسی برای تجهیزات جانبی نیز فعالیت می‌کنند که این امر می‌تواند به یکپارچگی پروژه شما کمک کند.
نحوه ارسال استعلام قیمت (RFQ) دقیق
برای دریافت یک پیشنهاد فنی و مالی دقیق، ارائه اطلاعات کامل ضروری است. هرچه درخواست شما دقیق‌تر باشد، پاسخ دریافتی به واقعیت نزدیک‌تر خواهد بود. اطلاعات کلیدی مورد نیاز عبارتند از:
- روش تولید: مشخص کنید که راکتور برای فرآیند بالک یا سوسپانسیون مورد نیاز است.
- حجم کاری راکتور: حجم مفید مورد نیاز برای مواد شما (مثلاً ۱۰ متر مکعب).
- شرایط فرآیندی: حداکثر دما و فشاری که راکتور باید در آن کار کند.
- جنس مورد نیاز: نوع فولاد ضدزنگ یا نیاز به پوشش‌های خاص مانند گلس (Glass-Lined).
- استانداردهای لازم: در صورت نیاز به گواهی‌نامه‌های خاص، حتماً ذکر کنید.
نتیجه‌گیری
همانطور که در این راهنمای جامع بررسی شد، تولید صنعتی PVC فرآیندی پیچیده است که انتخاب تکنولوژی مناسب (بالک یا سوسپانسیوون) و طراحی مهندسی‌شده راکتور PVC، دو عامل کلیدی در موفقیت آن هستند. هر روش دارای مزایا و چالش‌های منحصربه‌فرد خود است و راکتور باید به طور دقیق برای مدیریت این شرایط بهینه شود. در نهایت، یک راکتور با کیفیت، نه تنها یک تجهیز، بلکه یک سرمایه‌گذاری استراتژیک برای تضمین کیفیت محصول، ایمنی فرآیند و بهره‌وری بلندمدت خط تولید شما محسوب می‌شود.
ما به عنوان سازنده راکتور PVC با تخصص و تجربه در طراحی و ساخت هر دو نوع راکتور برای فرآیندهای بالک و سوسپانسیون، آماده ارائه مشاوره به شما هستیم. تیم مهندسی ما با درک عمیق از هر دو تکنولوژی، می‌تواند شما را در انتخاب بهینه‌ترین روش و طراحی راکتور متناسب با اهداف تولیدی‌تان یاری کند.
برای دریافت مشاوره فنی رایگان، بحث در مورد پروژه PVC خود و یا ارسال درخواست جهت استعلام قیمت، همین امروز با کارشناسان ما به شماره 09142178355 تماس بگیرید.
