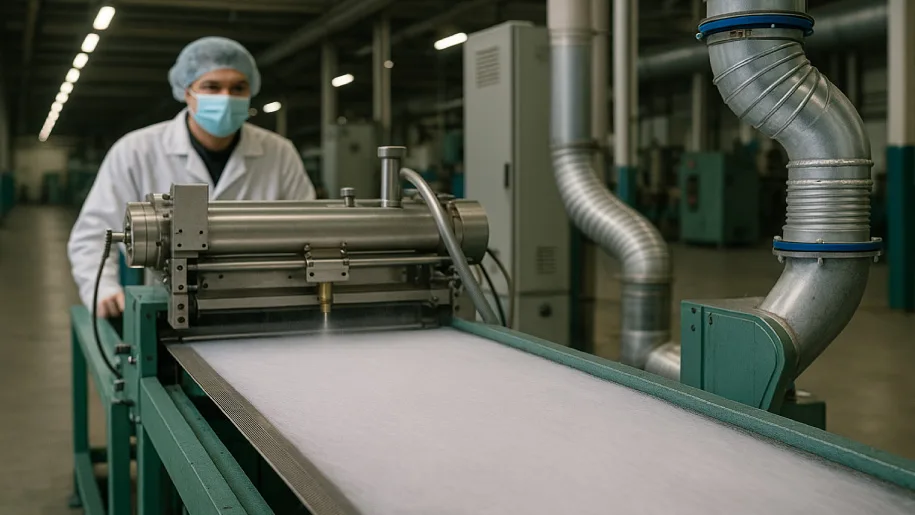

خط تولید نانو الیاف پلیمری

درحالی‌که اغلب بحث‌ها بر سر کاربردهای نهایی نانو الیاف متمرکز است، چالش اصلی برای ورود به این بازار، تسلط بر تولید صنعتی نانو الیاف پلیمری است. تولید این ماده پیشرفته در مقیاس تجاری، نیازمند ماشین‌آلات و فرایندهای دقیقی است که با نمونه‌های آزمایشگاهی تفاوت اساسی دارند.

این مقاله یک راهنمای فنی و تجاری جامع برای شناخت خط تولید نانو الیاف پلیمری است. در این مطلب به مباحث علمی یا تئوری‌های آزمایشگاهی پرداخته نمی‌شود؛ بلکه به صورت مستقیم بر تجهیزات، فرایند راه‌اندازی، مشخصات فنی و برآورد قیمت یک خط تولید در مقیاس صنعتی و نیمه‌صنعتی تمرکز خواهیم کرد.

این راهنما برای مدیران فنی، کارآفرینان و سرمایه‌گذارانی تدوین شده است که به دنبال درک دقیقی از ماشین‌آلات، الزامات فضا و سرمایه مورد نیاز برای تولید تجاری نانو الیاف پلیمری هستند.

خط تولید نانو الیاف پلیمری چیست؟

یک خط تولید نانو الیاف پلیمری، مجموعه‌ای از تجهیزات و ماژول‌های صنعتی است که برای تبدیل محلول‌های پلیمری به لایه‌هایی از الیاف بسیار نازک با قطر نانومتری (معمولاً بین ۵۰ تا ۵۰۰ نانومتر) طراحی شده است.

برخلاف دستگاه‌های آزمایشگاهی که برای تولید نمونه‌های کوچک و اهداف تحقیقاتی (R&D) استفاده می‌شوند، یک «خط تولید صنعتی» برای تولید انبوه نانو الیاف پلیمری و کارکرد پیوسته (۲۴ ساعته) بهینه‌سازی شده است. تمرکز در این خطوط بر تکرارپذیری، سرعت تولید (ظرفیت)، اتوماسیون فرایند و تولید محصول به صورت رول‌های عریض است.

تکنولوژی خط تولید نانو الیاف: الکتروریسی صنعتی

اگرچه روش‌های مختلفی برای تولید نانو الیاف وجود دارد، اما تقریباً تمام خطوط تولید تجاری و صنعتی موفق در دنیا بر پایه تکنولوژی الکتروریسی (Electrospinning) بنا شده‌اند.

الکتروریسی فرایندی است که در آن از یک میدان الکتریکی بسیار قوی (ولتاژ بالا) برای کشیدن محلول پلیمری و تبدیل آن به الیاف نانومتری استفاده می‌شود. مزیت اصلی این روش در مقیاس صنعتی، قابلیت کنترل نسبتاً خوب بر قطر الیاف و امکان افزایش ظرفیت تولید از طریق سیستم‌های چندنازلی یا بدون نازل است. سایر روش‌ها مانند «ملت بلونینگ» (Melt Blowing) معمولاً الیافی در مقیاس میکرو (نه نانو) تولید می‌کنند.

خط تولید نانو الیاف به روش الکتروریسی چگونه کار می‌کند؟

فرایند تولید نانو الیاف پلیمری در یک خط صنعتی مبتنی بر الکتروریسی شامل چند مرحله کلیدی و پیوسته است:

1. آماده‌سازی و تزریق: محلول پلیمری (که از حل کردن پلیمرهایی مانند پلی‌اورتان (PU)، پلی‌وینیل الکل (PVA) یا نایلون در یک حلال مناسب به دست می‌آید) توسط سیستم‌های پمپاژ دقیق (معمولاً پمپ‌های دنده‌ای یا سرنگی در مقیاس پایلوت) به سمت بخش اسپینرت هدایت می‌شود.
2. اعمال ولتاژ بالا: یک منبع تغذیه بسیار قوی، پتانسیل الکتریکی بالایی (مثلاً ۳۰ الی ۱۰۰ کیلوولت) بین بخش اسپینرت (که محلول از آن خارج می‌شود) و «جمع‌کننده» (Collector) ایجاد می‌کند.
3. کشش و تبخیر حلال: محلول پلیمری پس از خروج از اسپینرت، تحت تأثیر این میدان الکتریکی قوی قرار می‌گیرد. نیروی الکتریکی بر نیروی کشش سطحی سیال غلبه کرده و جریانی بسیار نازک از محلول را به سمت جمع‌کننده شتاب می‌دهد. در طول این مسیر کوتاه (معمولاً چند ده سانتی‌متر)، حلال موجود در جریان پلیمری به سرعت تشکیل لایه نانولیفی: آنچه به سطح جمع‌کننده می‌رسد، دیگر محلول نیست، بلکه الیاف پلیمری جامد با قطر نانومتری است. این الیاف به صورت یک لایه منسجم و بی‌بافت (Non-woven) روی سطح جمع‌کننده (که معمولاً یک غلتک بزرگ در حال چرخش یا یک بستر متحرک رول به رول است) انباشته می‌شوند.

این فرایند به صورت مداوم ادامه می‌یابد و لایه نانولیفی تولید شده به شکل یک رول بزرگ و عریض جمع‌آوری و برای استفاده در محصولاتی مانند فیلترهای هوا، ماسک‌های تنفسی یا کاربردهای پزشکی آماده می‌شود.

تجهیزات اصلی خط تولید نانو الیاف پلیمری

شناخت خط تولید نانو الیاف پلیمری در گرو شناخت دقیق اجزای مکانیکی، الکتریکی و کنترلی آن است. این بخش به معرفی تجهیزات کلیدی می‌پردازد که در طراحی و ساخت خط تولید نانو الیاف نقش اساسی دارند و عملکرد صحیح آن‌ها، کیفیت محصول نهایی را تضمین می‌کند.

سیستم تزریق پلیمر (Polymer Feeder System)

وظیفه این سیستم، رساندن یکنواخت و قابل کنترل محلول پلیمری به بخش اسپینرت است. کوچکترین نوسان در دبی (Flow Rate) تزریق می‌تواند منجر به عدم یکنواختی در قطر الیاف شود.

• پمپ‌های سرنگی: این پمپ‌ها در خط تولید نانو الیاف آزمایشگاهی و مقیاس پایلوت رایج هستند. آن‌ها دقت بسیار بالایی در تزریق حجم‌های کم محلول دارند اما برای کار پیوسته و حجم بالا مناسب نیستند.
• پمپ‌های دنده‌ای: در مقیاس صنعتی و تولید انبوه نانو الیاف پلیمری، از پمپ‌های دنده‌ای استفاده می‌شود. این پمپ‌ها می‌توانند حجم بالایی از محلول (با ویسکوزیته‌های متفاوت) را به صورت کاملاً پیوسته و با فشاری ثابت به اسپینرت‌ها پمپاژ کنند.

منبع تغذیه ولتاژ بالا

این دستگاه، نیروی محرکه اصلی فرایند الکتروریسی را تأمین می‌کند. وظیفه آن ایجاد یک میدان الکتریکی بسیار قوی (اختلاف پتانسیل) بین اسپینرت و جمع‌کننده است.

• مشخصات کلیدی: مهم‌ترین مشخصات این تجهیز شامل محدوده ولتاژ (مثلاً از ۰ تا ۱۰۰ کیلوولت)، پایداری ولتاژ (عدم نوسان)، و ایمنی است. به دلیل ولتاژ بسیار بالا، وجود سیستم‌های حفاظتی، قطع‌کننده‌های اضطراری (Interlock) و اتصال زمین (Grounding) مناسب در طراحی و ساخت خط تولید نانو الیاف الزامی است.

اسپینرت (Spinneret)

اسپینرت بخشی است که محلول پلیمری از آن خارج شده و در معرض میدان الکتریکی قرار می‌گیرد. طراحی این بخش مستقیماً بر ظرفیت تولید خط تأثیر می‌گذارد.

• سیستم‌های مبتنی بر نازل: این سیستم‌ها شامل آرایه‌ای از ده‌ها یا صدها نازل سوزنی شکل هستند که محلول از طریق آن‌ها تزریق می‌شود. کنترل فرایند در این روش خوب است اما با چالش‌هایی مانند گرفتگی نازل‌ها و ظرفیت تولید محدودتر مواجه است.
• سیستم‌های بدون نازل: برای دستیابی به تولید انبوه، از روش‌های بدون نازل (مانند الکتروریسی سطح آزاد) استفاده می‌شود. در این مدل‌ها، به جای نازل‌های مجزا، از یک سطح بزرگ (مانند یک سیم، استوانه یا غلتک چرخان) که در محلول پلیمر آغشته شده است، برای ایجاد جت‌های پلیمری متعدد استفاده می‌شود. این روش ظرفیت تولید را به شدت افزایش می‌دهد.

سیستم جمع‌کننده

وظیفه این بخش، جمع‌آوری الیاف نانومتری جامد پس از تبخیر حلال است. نوع طراحی جمع‌کننده، فرمت محصول نهایی (مانند رول، صفحه یا الیاف هم‌راستا) را تعیین می‌کند.

• جمع‌کننده دوار: یک استوانه فلزی در حال چرخش که لایه نانولیفی به صورت یک صفحه بی‌بافت (Non-woven) روی آن جمع می‌شود. با تنظیم سرعت چرخش می‌توان تا حدی الیاف را هم‌راستا کرد.
• سیستم رول به رول: این استاندارد خط تولید نانو الیاف صنعتی است. در این مکانیزم، یک بستر (Substrate) مانند پارچه، کاغذ مخصوص یا لایه پلیمری دیگر، از یک رول باز شده، از مقابل اسپینرت عبور کرده و لایه نانولیفی روی آن می‌نشیند، و در انتها به صورت یک رول کامپوزیت (بستر + نانوالیاف) جمع می‌شود. این روش امکان تولید پیوسته را فراهم می‌کند.

سیستم‌های کنترلی و اتوماسیون (PLC & Monitoring)

اتوماسیون خط تولید نانو الیاف برای دستیابی به محصولی یکنواخت و تکرارپذیر ضروری است.

• اهمیت کنترل پارامترها: پارامترهای محیطی مانند دما و رطوبت اتاقک تولید، تأثیر مستقیمی بر سرعت تبخیر حلال و شکل‌گیری الیاف دارند. همچنین فاصله اسپینرت تا جمع‌کننده باید به دقت تنظیم شود. در یک خط صنعتی، تمامی این متغیرها به همراه ولتاژ و دبی تزریق، توسط یک سیستم کنترل مرکزی (PLC) به صورت مداوم مانیتور و تنظیم می‌شوند.

انواع دستگاه تولید نانو الیاف پلیمری

دستگاه تولید نانو الیاف پلیمری بر اساس مقیاس تولید، پیچیدگی و هدف نهایی (تحقیقاتی یا تجاری) به دو دسته اصلی تقسیم می‌شود. درک تفاوت‌های این دو دسته برای انتخاب صحیح ماشین‌آلات متناسب با نیاز، ضروری است.

خط تولید نانو الیاف آزمایشگاهی

خط تولید نانو الیاف آزمایشگاهی (Laboratory-scale) که اغلب به آن «الکتروریس آزمایشگاهی» گفته می‌شود، دستگاهی با ابعاد کوچک (رومیزی یا کمی بزرگتر) است. هدف اصلی این دستگاه، تحقیق و توسعه (R&D)، توسعه فرمولاسیون‌های پلیمری جدید، و تولید نمونه‌های کوچک برای آزمایش و بررسی خواص است.

مشخصات بارز این دستگاه‌ها شامل موارد زیر است:

• سیستم تزریق: معمولاً از پمپ‌های سرنگی دقیق برای تزریق حجم بسیار کم محلول (در حد میلی‌لیتر بر ساعت) استفاده می‌کنند.
• اسپینرت: اغلب دارای یک یا چند نازل محدود (مثلاً ۱ تا ۸ نازل) هستند.
• جمع‌کننده: دارای جمع‌کننده‌های ساده مانند صفحه تخت ثابت یا یک درام (استوانه) چرخان کوچک هستند.
• اتوماسیون: سطح اتوماسیون پایین‌تری دارند و بسیاری از پارامترها به صورت دستی تنظیم می‌شوند.
• کاربرد: مناسب تولید انبوه نیستند و صرفاً برای امکان‌سنجی و کارهای پژوهشی کاربرد دارند.

خط تولید نانو الیاف صنعتی

خط تولید نانو الیاف صنعتی (Industrial-scale) برای تولید پیوسته و تجاری طراحی شده است. تمام اجزای این خطوط برای کارکرد مداوم (اغلب ۲۴/۷)، ظرفیت بالا، تکرارپذیری محصول و حداقل نیاز به دخالت اپراتور بهینه‌سازی شده‌اند.

ویژگی‌های کلیدی این خطوط عبارت‌اند از:

• سیستم تزریق: مجهز به پمپ‌های دنده‌ای یا سیستم‌های پمپاژ قوی برای تزریق پیوسته حجم بالای محلول (در حد لیتر بر ساعت) هستند.
• اسپینرت: از سیستم‌های بدون نازل (Nozzle-less) یا آرایه‌های بسیار بزرگ چندنازلی (Multi-needle) برای دستیابی به حداکثر ظرفیت تولید استفاده می‌کنند.
• جمع‌کننده: به صورت استاندارد از مکانیزم رول به رول (Roll-to-Roll) بهره می‌برند که امکان تولید محصول به صورت طاقه‌های پارچه یا لایه‌های کامپوزیتی با عرض زیاد (مثلاً ۱ تا ۲.۵ متر) را فراهم می‌کند.
• اتوماسیون: دارای سیستم‌های کنترل PLC پیشرفته برای پایش و تنظیم خودکار تمامی پارامترهای فرایند (دما، رطوبت، ولتاژ، سرعت رول) هستند.

مشخصات فنی خط تولید نانو الیاف

مشخصات فنی خط تولید نانو الیاف پارامترهایی هستند که توانایی، مقیاس، و کیفیت خروجی دستگاه را تعیین می‌کنند. سرمایه‌گذاران و مدیران فنی باید شناخت دقیقی از این مشخصات داشته باشند تا خط تولیدی متناسب با اهداف تجاری خود انتخاب کنند.

ظرفیت تولید خط نانو الیاف چقدر است؟

ظرفیت تولید (Production Capacity) مهم‌ترین پارامتر در یک خط صنعتی است. این معیار معمولاً به دو شکل سنجیده می‌شود:

1. بر اساس جرم: “گرم بر ساعت” یا “کیلوگرم بر روز”. این واحد نشان می‌دهد که خط تولید در یک بازه زمانی مشخص، چه مقدار محلول پلیمری را به الیاف جامد تبدیل می‌کند.
2. بر اساس سطح: “متر مربع بر ساعت”. این واحد برای محصولاتی که به صورت رول به رول تولید می‌شوند (مانند بستر فیلترها) کاربرد دارد و نشان می‌دهد که چه مساحتی از بستر (Substrate) در ساعت با نانو الیاف پوشش داده می‌شود.

ظرفیت به صورت مستقیم به نوع اسپینرت (نازلی یا بدون نازل)، تعداد واحدهای اسپینرت، و سرعت سیستم رول به رول بستگی دارد.

جدول مشخصات فنی نسبی (ابعاد استاندارد و حدودی)

جدول زیر یک مقایسه کلی بین مقیاس‌های مختلف دستگاه‌های الکتروریسی ارائه می‌دهد. این اعداد کاملاً تقریبی هستند و مستقیماً به طراحی و ساخت خط تولید نانو الیاف توسط سازنده بستگی دارند.

پارامتر فنی	مقیاس آزمایشگاهی (Lab)	مقیاس نیمه‌صنعتی (Pilot)	مقیاس صنعتی (Industrial)
عرض بستر/رول	N/A (معمولاً صفحه ثابت)	۰.۳ تا ۰.۸ متر	۱.۰ تا ۲.۵ متر (یا بیشتر)
محدوده ولتاژ	۰ تا ۳۰ کیلوولت	۰ تا ۶۰ کیلوولت	۰ تا ۱۰۰ کیلوولت (یا بیشتر)
نوع اسپینرت	۱ تا ۸ نازل سوزنی	آرایه چند نازلی (۸ تا ۶۴)	سیستم‌های بدون نازل (Nozzle-less)
ظرفیت تزریق	میلی‌لیتر بر ساعت	۰.۱ تا ۱ لیتر بر ساعت	۱ تا ۲۰ لیتر بر ساعت (یا بیشتر)
ابعاد حدودی دستگاه	۱ * ۱ * ۱ متر	۲ * ۱.۵ * ۲ متر	۵ * ۳ * ۳ متر (بدون احتساب بخش‌های جانبی)

تولید انبوه نانو الیاف پلیمری

دستیابی به تولید انبوه نانو الیاف پلیمری صرفاً به معنای بزرگ کردن ابعاد دستگاه آزمایشگاهی نیست، بلکه نیازمند تغییر کامل در تکنولوژی خط تولید نانو الیاف است. چالش اصلی در تولید انبوه، حفظ یکنواختی (Uniformity) قطر الیاف و ضخامت لایه نانولیفی در عرض زیاد (مثلاً ۱.۵ متر) و در طولانی مدت است.

این هدف تنها از طریق به‌کارگیری سیستم‌های اسپینرت بدون نازل (که مشکل گرفتگی ندارند) و سیستم‌های تغذیه پلیمری دنده‌ای (Gear Pump) با دقت بالا امکان‌پذیر است.

اتوماسیون خط تولید نانو الیاف

اتوماسیون خط تولید نانو الیاف یک گزینه لوکس نیست، بلکه یک ضرورت فنی برای تولید تجاری است. فرایند الکتروریسی به متغیرهای محیطی بسیار حساس است.

نقش اتوماسیون (که معمولاً از طریق PLC یا سیستم‌های کنترل صنعتی پیاده‌سازی می‌شود) عبارت است از:

• کنترل محیطی: پایش و تنظیم دقیق و خودکار دما و رطوبت داخل محفظه تولید. تغییرات این دو عامل، سرعت تبخیر حلال و در نتیجه مورفولوژی (شکل) الیاف را تغییر می‌دهد.
• تکرارپذیری: اطمینان از اینکه پارامترهای کلیدی (ولتاژ، دبی تزریق، فاصله اسپینرت تا جمع‌کننده، و سرعت رول) در تمام طول تولید ثابت باقی می‌مانند.
• ایمنی: مدیریت سیستم ولتاژ بالا (HV) و پیاده‌سازی قفل‌های ایمنی (Interlocks) برای محافظت از اپراتورها و خود دستگاه.

هزینه راه اندازی خط تولید نانو الیاف

برآورد مالی و درک هزینه راه اندازی خط تولید نانو الیاف، یکی از مراحل اساسی در تصمیم‌گیری برای ورود به این صنعت است. این هزینه‌ها تنها شامل قیمت خرید دستگاه نمی‌شود، بلکه هزینه‌های آماده‌سازی فضا، تأسیسات مورد نیاز (مانند سیستم‌های تهویه و کنترل رطوبت) و مواد اولیه اولیه را نیز در بر می‌گیرد.

قیمت خط تولید نانو الیاف پلیمری

ارائه یک عدد ثابت برای قیمت خط تولید نانو الیاف پلیمری غیرممکن است، زیرا این تجهیزات تقریباً همیشه به صورت سفارشی و بر اساس نیاز مشتری طراحی و ساخته می‌شوند. با این حال، می‌توان بازه‌های قیمتی را بر اساس مقیاس دستگاه طبقه‌بندی کرد:

• دستگاه‌های آزمایشگاهی: این دستگاه‌ها که برای تحقیق و توسعه استفاده می‌شوند، پایین‌ترین قیمت را دارند.
• خطوط نیمه‌صنعتی: این خطوط که برای تولید نمونه‌های اولیه، تست بازار و تولید محدود استفاده می‌شوند، به طور قابل توجهی گران‌تر از مدل‌های آزمایشگاهی هستند.
• خطوط صنعتی (Industrial-scale): خط تولید نانو الیاف صنعتی که برای تولید انبوه و پیوسته (مانند سیستم‌های رول به رول با عرض زیاد) طراحی شده، نشان‌دهنده بالاترین سطح سرمایه‌گذاری است. قیمت این خطوط می‌تواند چندین برابر یک خط پایلوت باشد.

عوامل موثر بر قیمت نهایی دستگاه

قیمت خط تولید نانو الیاف پلیمری مستقیماً به مشخصات فنی و سطح پیچیدگی تجهیزات آن بستگی دارد. مهم‌ترین عوامل عبارت‌اند از:

1. مقیاس و ظرفیت تولید: مهم‌ترین عامل، تفاوت بین یک خط تولید نانو الیاف آزمایشگاهی و یک خط تولید نانو الیاف صنعتی است. افزایش عرض رول (مثلاً از ۰.۵ متر به ۱.۵ متر) و افزایش ظرفیت (تعداد اسپینرت‌ها) قیمت را به صورت نمایی افزایش می‌دهد.
2. نوع تکنولوژی اسپینرت: استفاده از سیستم‌های بدون نازل (Nozzle-less) که ظرفیت تولید بالایی دارند، بسیار گران‌تر از سیستم‌های مبتنی بر نازل (Nozzle-based) است.
3. سطح اتوماسیون: میزان استفاده از سیستم‌های کنترلی (PLC)، سنسورهای پایش آنلاین (دما، رطوبت، ضخامت) و اتوماسیون کامل فرایند، تأثیر مستقیمی بر هزینه تمام شده دارد.
4. سیستم جمع‌کننده: یک سیستم رول به رول (Roll-to-Roll) صنعتی با کنترل کشش دقیق، بسیار پیچیده‌تر و گران‌تر از یک جمع‌کننده درام (استوانه‌ای) ساده است.
5. برند سازنده و قطعات: اعتبار سازنده خط تولید نانو الیاف پلیمری و کیفیت قطعات (مانند برند منبع تغذیه ولتاژ بالا یا پمپ‌های دنده‌ای) بر قیمت نهایی مؤثر است.

هزینه راه اندازی خط تولید نانو الیاف

برآورد مالی و درک هزینه راه اندازی خط تولید نانو الیاف، یکی از مراحل اساسی در تصمیم‌گیری برای ورود به این صنعت است. این هزینه‌ها تنها شامل قیمت خرید دستگاه نمی‌شود، بلکه هزینه‌های آماده‌سازی فضا، تأسیسات مورد نیاز (مانند سیستم‌های تهویه و کنترل رطوبت) و مواد اولیه را نیز در بر می‌گیرد.

قیمت خط تولید نانو الیاف پلیمری

ارائه یک عدد ثابت برای قیمت خط تولید نانو الیاف پلیمری غیرممکن است، زیرا این تجهیزات تقریباً همیشه به صورت سفارشی و بر اساس نیاز مشتری طراحی و ساخته می‌شوند. با این حال، می‌توان بازه‌های قیمتی را بر اساس مقیاس دستگاه طبقه‌بندی کرد:

• دستگاه‌های آزمایشگاهی (Lab-scale): این دستگاه‌ها که برای تحقیق و توسعه استفاده می‌شوند، پایین‌ترین قیمت را دارند.
• خطوط نیمه‌صنعتی: این خطوط که برای تولید نمونه‌های اولیه، تست بازار و تولید محدود استفاده می‌شوند، به طور قابل توجهی گران‌تر از مدل‌های آزمایشگاهی هستند.
• خطوط صنعتی: خط تولید نانو الیاف صنعتی که برای تولید انبوه و پیوسته (مانند سیستم‌های رول به رول با عرض زیاد) طراحی شده، نشان‌دهنده بالاترین سطح سرمایه‌گذاری است. قیمت این خطوط می‌تواند چندین برابر یک خط پایلوت باشد.

عوامل موثر بر قیمت نهایی دستگاه

قیمت خط تولید نانو الیاف پلیمری مستقیماً به مشخصات فنی و سطح پیچیدگی تجهیزات آن بستگی دارد. مهم‌ترین عوامل عبارت‌اند از:

1. مقیاس و ظرفیت تولید: مهم‌ترین عامل، تفاوت بین یک خط تولید نانو الیاف آزمایشگاهی و یک خط تولید نانو الیاف صنعتی است. افزایش عرض رول (مثلاً از ۰.۵ متر به ۱.۵ متر) و افزایش ظرفیت (تعداد اسپینرت‌ها) قیمت را به صورت نمایی افزایش می‌دهد.
2. نوع تکنولوژی اسپینرت: استفاده از سیستم‌های بدون نازل (Nozzle-less) که ظرفیت تولید بالایی دارند، بسیار گران‌تر از سیستم‌های مبتنی بر نازل است.
3. سطح اتوماسیون: میزان استفاده از سیستم‌های کنترلی (PLC)، سنسورهای پایش آنلاین (دما، رطوبت، ضخامت) و اتوماسیون کامل فرایند، تأثیر مستقیمی بر هزینه تمام شده دارد.
4. سیستم جمع‌کننده: یک سیستم رول به رول (Roll-to-Roll) صنعتی با کنترل کشش دقیق، بسیار پیچیده‌تر و گران‌تر از یک جمع‌کننده درام (استوانه‌ای) ساده است.
5. برند سازنده و قطعات: اعتبار سازنده خط تولید نانو الیاف پلیمری و کیفیت قطعات (مانند برند منبع تغذیه ولتاژ بالا یا پمپ‌های دنده‌ای) بر قیمت نهایی مؤثر است.

آیا تولید نانو الیاف پلیمری توجیه اقتصادی دارد؟

بررسی توجیه اقتصادی (ROI یا بازگشت سرمایه) برای راه‌اندازی خط تولید، به بازار هدف بستگی دارد. اگرچه هزینه راه اندازی خط تولید نانو الیاف (سرمایه‌گذاری اولیه) قابل توجه است، اما ارزش افزوده‌ای که لایه نانولیفی ایجاد می‌کند نیز بسیار بالا است.

توجیه اقتصادی معمولاً در بازارهای با حاشیه سود بالا مانند فیلتراسیون پیشرفته (فیلترهای HEPA/ULPA)، کاربردهای پزشکی (پانسمان‌های پیشرفته، مهندسی بافت) و ذخیره‌سازی انرژی (جداره‌های باتری) به دست می‌آید. در این کاربردها، مقدار کمی از ماده نانولیفی (که هزینه تولید آن نسبت به مواد اولیه پلیمری بالاتر است) می‌تواند عملکرد محصول نهایی را به شدت بهبود بخشیده و قیمت آن را چند برابر کند.

در مقابل، ورود به بازارهای عمومی و ارزان‌قیمت با استفاده از این تکنولوژی، ممکن است توجیه اقتصادی نداشته باشد. بنابراین، موفقیت اقتصادی مستلزم یک طرح تجاری دقیق و شناسایی بازار هدفِ نیازمندِ این تکنولوژی پیشرفته است.

سفارش ساخت خط تولید نانو الیاف پلیمری

پس از اطمینان از توجیه اقتصادی و مشخصات فنی، فرآیند سفارش ساخت خط تولید نانو الیاف پلیمری آغاز می‌شود. این فرآیند، یک تعامل مهندسی نزدیک بین خریدار (کارفرما) و سازنده خط تولید نانو الیاف پلیمری است. انتخاب سازنده‌ای که توانایی فنی اجرای دقیق نیازمندی‌ها را داشته باشد، در این مرحله حیاتی است.پ

ما در مجموعه امید عمران سهند، ما خط تولید نانو الیاف پلیمری را به صورت کاملاً سفارشی، از طراحی اولیه تا ساخت نهایی (صفر تا صد) اجرا می‌کنیم. جهت دریافت مشاوره رایگان و پیش‌فاکتور با کارشناسان فنی ما به شماره 0935197545 تماس بگیرید.

سازنده خط تولید نانو الیاف پلیمری

انتخاب سازنده تأثیر مستقیمی بر کیفیت، قیمت تمام شده و خدمات پشتیبانی پروژه دارد. هنگام ارزیابی یک سازنده، باید به موارد زیر توجه شود:

• تخصص فنی: آیا سازنده صرفاً یک مونتاژکار است یا دانش عمیق در طراحی و ساخت خط تولید نانو الیاف و درک کاملی از فرآیند الکتروریسی دارد؟
• رزومه و نمونه کار: آیا سازنده خطوط مشابهی را قبلاً با موفقیت راه‌اندازی کرده است؟ (مخصوصاً در مقیاس صنعتی)
• خدمات پس از فروش: توانایی سازنده در ارائه پشتیبانی فنی، تأمین قطعات یدکی و رفع اشکالات احتمالی در کوتاه‌ترین زمان ممکن.

طراحی و ساخت خط تولید نانو الیاف

فرآیند طراحی و ساخت قلب پروژه است. در این مرحله، تمامی نیازهای مشتری به مشخصات فنی دقیق تبدیل می‌شود:

• سفارشی‌سازی بر اساس محصول: خط تولید باید بر اساس محصول نهایی (مانند فیلتر هوا، پانسمان پزشکی، یا بستر کامپوزیتی) طراحی شود.
• سفارشی‌سازی بر اساس فضا: ابعاد حدودی دستگاه باید متناسب با فضای کارخانه یا کارگاه مشتری به صورت دقیق مهندسی و جانمایی شود.
• سفارشی‌سازی بر اساس ظرفیت: ظرفیت تولید (مثلاً متر مربع در ساعت) باید دقیقاً مطابق با طرح تجاری کارفرما مشخص شود.

نکات کلیدی در سفارش ساخت و تحویل خط تولید نانو الیاف

در فرآیند سفارش ساخت، شفافیت در قرارداد و تعهدات طرفین اهمیت بالایی دارد. موارد زیر باید به صورت واضح در قرارداد ذکر شوند:

مستندات فنی: ارائه نقشه‌های برقی، نقشه‌های مکانیکی و دفترچه راهنمای کامل بهره‌برداری و نگهداری.

گارانتی و وارانتی: مشخص شدن دقیق مدت زمان گارانتی (پوشش رایگان قطعات) و وارانتی (تأمین قطعات) برای تجهیزات حیاتی مانند منبع تغذیه ولتاژ بالا و پمپ‌های دنده‌ای.

آموزش اپراتور: سازنده باید متعهد شود که اپراتورهای کارفرما را برای کاربری صحیح، نگهداری‌های اولیه و عیب‌یابی‌های ساده آموزش دهد.

نصب و راه‌اندازی: فرآیند نصب، راه‌اندازی و تست دستگاه در محل کارفرما و رسیدن به ظرفیت تولید اسمی (تست SAT)، باید بخشی از تعهدات سازنده باشد.

الزامات فضا، ایمنی و تاسیسات خط تولید نانو الیاف پلیمری

سفارش ساخت خط تولید نانو الیاف پلیمری تنها به خود دستگاه محدود نمی‌شود. راه‌اندازی موفق یک خط تولید صنعتی نیازمند آماده‌سازی دقیق محیط و فراهم کردن تاسیسات زیربنایی است. فرآیند الکتروریسی به دلیل استفاده از ولتاژ بالا و حلال‌های شیمیایی، الزامات ایمنی و محیطی بسیار سخت‌گیرانه‌ای دارد که نادیده گرفتن آن‌ها می‌تواند منجر به توقف خط یا خطرات جدی شود.

الزامات اتاق تمیز (Cleanroom) و کنترل آلودگی

فرآیند الکتروریسی به آلودگی محیطی، به‌ویژه گرد و غبار، بسیار حساس است. ذرات معلق در هوا می‌توانند روی نازل‌ها یا اسپینرت‌ها نشسته و باعث اختلال در میدان الکتریکی و گرفتگی شوند. همچنین، این ذرات می‌توانند روی لایه نانولیفی در حال تشکیل بنشینند و کیفیت محصول نهایی را (به‌خصوص در کاربردهای پزشکی و فیلتراسیون دقیق) به شدت کاهش دهند.

به همین دلیل، محفظه اصلی خط تولید نانو الیاف باید در یک محیط کنترل شده یا اتاق تمیز (Cleanroom) با کلاس مشخص (مثلاً ISO 7 یا ISO 8، بسته به کاربرد محصول) قرار گیرد.

سیستم‌های تهویه، اگزاست و تخلیه حلال

این بخش، یکی از حیاتی‌ترین جنبه‌های فنی و ایمنی در راه‌اندازی خط تولید نانو الیاف است. در طول فرآیند، حجم زیادی از حلال (Solvent) که پلیمر را در خود حل کرده بود، تبخیر می‌شود.

1. سمی بودن بخارات: اکثر حلال‌های مورد استفاده (مانند DMF, DMAc, Chloroform) سمی هستند و تنفس آن‌ها برای اپراتورها خطرناک است.
2. اشتعال‌پذیری: بخارات حلال‌ها معمولاً قابل اشتعال هستند و در صورت تجمع و رسیدن به غلظت اشتعال (LEL – Lower Explosive Limit)، می‌توانند با یک جرقه (حتی از الکتریسیته ساکن) مشتعل یا منفجر شوند.

بنابراین، محفظه تولید باید به یک سیستم اگزاست (Exhaust) و تهویه مطبوع (HVAC) بسیار قوی و اختصاصی مجهز باشد. این سیستم باید بتواند به صورت مداوم هوای آلوده به بخارات حلال را از محفظه تخلیه کرده و هوای پاک و فیلتر شده (با دما و رطوبت کنترل شده) را جایگزین کند.

الزامات ایمنی و استاندارد

به دلیل وجود همزمان دو عامل خطرناک (ولتاژ بسیار بالا و بخارات قابل اشتعال)، الزامات ایمنی در طراحی و ساخت خط تولید نانو الیاف باید در بالاترین سطح رعایت شود.

• ایمنی ولتاژ بالا (HV Safety): تمامی بخش‌های دستگاه باید به درستی به زمین (Grounding) متصل باشند. استفاده از قفل‌های ایمنی (Interlocks) بر روی درب‌های محفظه الزامی است تا در صورت باز شدن درب، منبع تغذیه ولتاژ بالا فوراً قطع شود.
• محیط‌های قابل انفجار (ATEX): در صورتی که غلظت بخارات حلال بالا باشد، محیط داخلی دستگاه ممکن است به عنوان یک محیط بالقوه قابل انفجار (Explosive Atmosphere) در نظر گرفته شود. در این شرایط، تمامی تجهیزات الکتریکی داخل محفظه (مانند موتورها، سنسورها، روشنایی) باید دارای استاندارد ضد انفجار (مانند ATEX یا معادل‌های آن) باشند تا از ایجاد جرقه جلوگیری کنند.

نیازمندی‌های تاسیسات خط تولید نانو الیاف صنعتی

یک خط تولید نانو الیاف صنعتی برای عملکرد صحیح به تاسیسات زیر نیاز دارد:

• برق صنعتی: تامین برق سه‌فاز با توان کافی برای راه‌اندازی منبع تغذیه ولتاژ بالا، موتورهای سیستم رول به رول، پمپ‌ها و سیستم HVAC.
• هوای فشرده: بسیاری از سیستم‌های پنوماتیک، سنسورها یا سیستم‌های تمیزکننده نازل ممکن است به هوای فشرده خشک و تمیز نیاز داشته باشند.
• سیستم زمین: یک سیستم اتصال به زمین (ارت) قوی و مطمئن هم برای ایمنی اپراتورها در برابر ولتاژ بالا و هم برای پایداری فرآیند الکتروریسی (که به اختلاف پتانسیل وابسته است) ضروری است.

کنترل کیفیت و پارامترهای کلیدی فرآیند صنعتی

راه‌اندازی خط تولید نانو الیاف پایان کار نیست؛ تثبیت فرآیند و دستیابی به محصولی یکنواخت و تکرارپذیر، چالش اصلی در تولید انبوه نانو الیاف پلیمری است. فرآیند الکتروریسی به متغیرهای متعددی حساس است و کوچکترین تغییر در آن‌ها می‌تواند منجر به تغییر در قطر، مورفولوژی و خواص لایه نانولیفی شود. مدیریت این متغیرها از طریق کنترل کیفیت دقیق و شناخت پارامترهای فرآیند امکان‌پذیر است.

تاثیر پارامترهای محلول بر فرآیند

در مقیاس صنعتی، تمرکز از «فرمولاسیون» به «تأثیر فرمولاسیون بر تجهیزات» شیفت پیدا می‌کند.

• ویسکوزیته (Viscosity): ویسکوزیته یا گرانروی محلول پلیمری، تأثیر مستقیمی بر عملکرد پمپ‌های دنده‌ای (Gear Pumps) دارد. محلول‌های بسیار غلیظ، فشار زیادی به پمپ‌ها وارد می‌کنند و نیازمند منابع تغذیه ولتاژ بالا قوی‌تری برای کشیده شدن هستند. در مقابل، محلول‌های رقیق ممکن است منجر به پدیده «مهره‌ای شدن» (Beading) به جای الیاف پیوسته شوند.
• هدایت الکتریکی (Conductivity): هدایت الکتریکی محلول (که به نوع پلیمر، حلال و افزودنی‌ها بستگی دارد) تعیین‌کن V کننده میزان کشش جت پلیمری در میدان الکتریکی است. در خط تولید نانو الیاف صنعتی، نوسان در هدایت الکتریکی (مثلاً به دلیل تغییر در بچ‌های مواد اولیه) می‌تواند منجر به تغییرات گسترده در قطر الیاف شود و نیازمند تنظیم مجدد ولتاژ اعمالی خواهد بود.
• گرفتگی (Clogging): در سیستم‌های مبتنی بر نازل، وجود هرگونه ذره جامد حل نشده در محلول یا تبخیر زودهنگام حلال در دهانه نازل، منجر به گرفتگی و توقف بخشی از خط تولید می‌شود.

تاثیر پارامترهای عملیاتی بر تولید انبوه

این پارامترها متغیرهای دستگاه هستند که توسط اپراتور یا اتوماسیون تنظیم می‌شوند:

• ولتاژ اعمالی (Applied Voltage): افزایش ولتاژ معمولاً باعث کشش بیشتر جت پلیمری و در نتیجه کاهش قطر الیاف می‌شود. اما ولتاژ بیش از حد می‌تواند منجر به ناپایداری فرآیند شود.
• دبی تزریق (Flow Rate): دبی یا سرعت پمپاژ محلول باید با ولتاژ و سرعت تبخیر حلال متناسب باشد. دبی بیش از حد منجر به الیاف خیس و ناقص (Un-dried fibers) و در نتیجه محصولی معیوب می‌شود.
• فاصله اسپینرت تا جمع‌کننده (Tip-to-Collector Distance): این فاصله باید به قدری باشد که حلال فرصت کافی برای تبخیر کامل قبل از رسیدن الیاف به سیستم جمع‌کننده رول به رول را داشته باشد.
• سرعت رول (Roll Speed): در سیستم‌های رول به رول، سرعت حرکت بستر (Substrate) ضخامت لایه نانولیفی نهایی را تعیین می‌کند.

سیستم‌های بازرسی و مانیتورینگ آنلاین

در تولید انبوه، نمی‌توان منتظر ماند تا رول کامل شود و سپس آن را در آزمایشگاه تست کرد. کنترل کیفیت باید در حین تولید (Online) انجام شود.

• سنسورهای ضخامت‌سنج: این سنسورها (مانند سیستم‌های مبتنی بر لیزر یا اشعه) می‌توانند ضخامت لایه نانولیفی را در تمام عرض رول به صورت مداوم اندازه‌گیری کنند و یکنواختی آن را گزارش دهند.
• سیستم‌های بینایی ماشین (Machine Vision): دوربین‌های با وضوح بالا که سطح لایه نانولیفی را اسکن می‌کنند تا عیوبی مانند سوراخ‌ها، پارگی‌ها، یا تجمع الیاف (Defects) را شناسایی کنند.
• مانیتورینگ محیطی: سنسورهای دقیق دما و رطوبت که به صورت مستقیم به سیستم کنترل PLC متصل هستند تا اطمینان حاصل شود که شرایط محیطی (که بر تبخیر حلال تأثیر می‌گذارند) ثابت باقی می‌مانند.

نگهداری و تعمیرات خط تولید

خط تولید نانو الیاف به دلیل استفاده از ولتاژ بالا و مواد شیمیایی خورنده (حلال‌ها)، نیازمند یک برنامه نگهداری و تعمیرات (PM – Preventive Maintenance) دقیق است:

• تمیزکاری اسپینرت: سیستم‌های اسپینرت (چه نازلی و چه بدون نازل) باید به صورت دوره‌ای بازرسی و از رسوبات پلیمری تمیز شوند.
• بازرسی منبع تغذیه HV: اطمینان از صحت اتصالات زمین (Grounding) و عدم وجود گرد و غبار یا رسوب پلیمر بر روی عایق‌ها.
• سرویس پمپ‌ها: پمپ‌های دنده‌ای و سیستم‌های انتقال محلول باید برای نشت یا خوردگی ناشی از حلال‌ها به طور منظم بررسی شوند.
• کالیبراسیون سنسورها: سنسورهای دما، رطوبت و ضخامت‌سنج‌ها باید به صورت دوره‌ای کالیبره شوند تا از صحت اطلاعات ورودی به PLC اطمینان حاصل شود.

مقایسه فنی خط الکتروریسی با خطوط رقیب

برای یک سرمایه‌گذار یا مدیر فنی، درک جایگاه خط تولید نانو الیاف پلیمری (مبتنی بر الکتروریسی) در برابر سایر تکنولوژی‌های تولید الیاف بی‌بافت (Non-woven) ضروری است. اگرچه الکتروریسی در تولید نانو الیاف پیشرو است، اما در بازار وسیع‌تر الیاف میکرو، رقبای قدرتمندی دارد. این مقایسه بر تجهیزات، سرمایه‌گذاری و محدودیت‌های فرآیندی متمرکز است.

مقایسه با خط تولید ملت بلون

ملت بلون (Melt Blowing) رایج‌ترین رقیب صنعتی برای الکتروریسی، به ویژه در صنعت فیلتراسیون (مانند ماسک‌های جراحی) است.

• تفاوت اصلی فرآیند:
  • الکتروریسی (Electrospinning): از محلول پلیمری (پلیمر + حلال) و میدان الکتریکی (ولتاژ بالا) برای کشش الیاف استفاده می‌کند.
  • ملت بلون (Melt Blowing): از پلیمر مذاب (بدون حلال) و هوای داغ پرفشار برای کشش و شکل‌دهی الیاف استفاده می‌کند.
• تفاوت در محصول (الیاف):
  • الکتروریسی: الیافی در مقیاس نانومتر (Nanofibers) (مثلاً ۵۰ تا ۵۰۰ نانومتر) تولید می‌کند.
  • ملت بلون: الیافی در مقیاس میکرومتر (Microfibers) (مثلاً ۱ تا ۱۰ میکرون، یعنی ۱۰۰۰ تا ۱۰۰۰۰ نانومتر) تولید می‌کند. الیاف ملت بلون به مراتب ضخیم‌تر هستند.
• مقایسه فنی خط تولید:
  • مواد اولیه: خط الکتروریسی به حلال‌های شیمیایی نیاز دارد که این امر الزامات ایمنی و تهویه (ATEX/HVAC) و هزینه‌های مربوط به بازیابی حلال را به همراه دارد. خط ملت بلون به پلیمرهای گرمانرم (ترموپلاست) مانند پلی‌پروپیلن (PP) که قابلیت ذوب شدن دارند، محدود است.
  • ظرفیت تولید: به طور کلی، ظرفیت تولید (توان عملیاتی) خطوط ملت بلون بسیار بالاتر از خطوط الکتروریسی است.
  • سرمایه‌گذاری (CAPEX): هزینه راه اندازی یک خط ملت بلون صنعتی معمولاً بسیار بالا است و به کوره‌های ذوب و کمپرسورهای هوای پرفشار عظیم نیاز دارد.
  • کاربرد: ملت بلون بر بازار فیلتراسیون عمومی (ماسک، فیلترهای مایعات) مسلط است. خط تولید نانو الیاف (الکتروریسی) بازارهای پیشرفته‌تر و با ارزش افزوده بالاتر را هدف قرار می‌دهد، مانند فیلتراسیون HEPA/ULPA، جداره‌های باتری و کاربردهای پیشرفته پزشکی که در آن‌ها خواص نانومتری (مانند سطح تماس بسیار بالا) مورد نیاز است.

مقایسه با سایر روش‌های صنعتی

روش‌های دیگری نیز برای تولید الیاف ریز توسعه یافته‌اند، اما هیچ‌کدام به بلوغ تجاری و تولید انبوه الکتروریسی (برای نانو) یا ملت بلون (برای میکرو) نرسیده‌اند:

• ریسندگی گریز از مرکز: در این روش از نیروی گریز از مرکز (به جای ولتاژ بالا) برای بیرون راندن و کشش محلول پلیمری از یک اسپینرت چرخان استفاده می‌شود. این روش می‌تواند ظرفیت بالایی داشته باشد اما کنترل بر روی یکنواختی و قطر الیاف به دقت الکتروریسی نیست.
• دمش محلول : ترکیبی از الکتروریسی و ملت بلون است که در آن از هوای فشرده برای کمک به کشش محلول پلیمری (نه مذاب) استفاده می‌شود.

این روش‌ها معمولاً در کاربردهای خاص یا در مقیاس‌های نیمه‌صنعتی (Pilot) باقی مانده‌اند و تکنولوژی خط تولید نانو الیاف مبتنی بر الکتروریسی، همچنان راه‌حل اصلی صنعتی برای تولید نانو الیاف واقعی است.

سوالات متداول در مورد خط تولید نانو الیاف پلیمری (FAQ)
