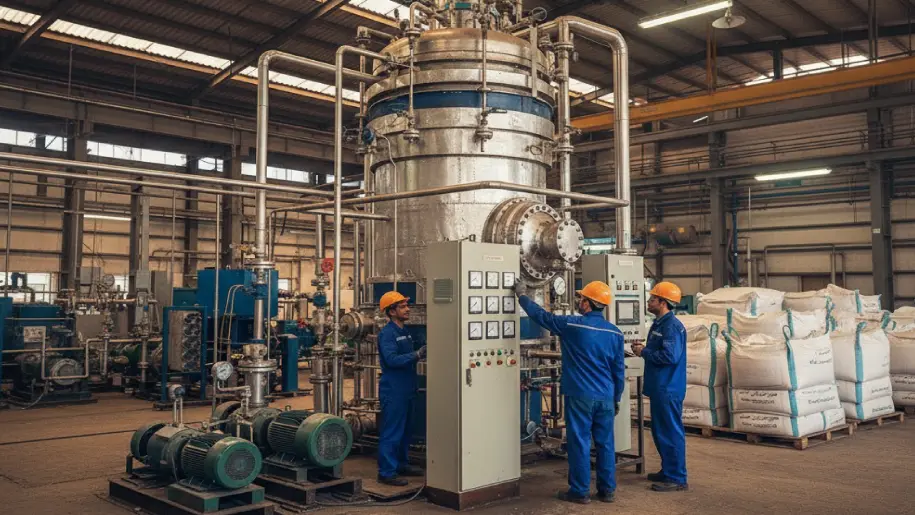

راکتور پلی‌اتیلن چیست و چگونه کار می‌کند؟

راکتور پلی‌اتیلن یکی از اجزای اصلی در فرایند تولید این پلیمر پرکاربرد است. پلی‌اتیلن به‌عنوان پرمصرف‌ترین پلاستیک جهان در بسته‌بندی، لوله و اتصالات، فیلم‌های کشاورزی و بسیاری از صنایع دیگر مورد استفاده قرار می‌گیرد. ویژگی‌های نهایی پلی‌اتیلن مانند چگالی، توزیع وزن مولکولی و استحکام مکانیکی تا حد زیادی به نوع و طراحی راکتور وابسته است.

به‌طور ساده، راکتور پلی‌اتیلن محفظه‌ای است که در آن مونومر اتیلن تحت شرایط مشخصی از دما، فشار و حضور کاتالیست‌ها به پلی‌اتیلن تبدیل می‌شود. انتخاب نوع راکتور لوله‌ای یا اتوکلاوی برای پلی‌اتیلن سبک (LDPE)، دوغابی و محلولی برای پلی‌اتیلن سنگین (HDPE) یا خطی سبک (LLDPE) تعیین می‌کند چه گریدی از این ماده تولید شود.

این مقاله با تمرکز بر معرفی انواع راکتورهای پلی‌اتیلن، نحوهٔ عملکرد آن‌ها، شرایط عملیاتی و مزایا و محدودیت‌های هرکدام تدوین شده است تا دیدی جامع و کاربردی در اختیار پژوهشگران و فعالان صنعتی قرار دهد.

انواع راکتور پلی‌اتیلن

انتخاب نوع راکتور پلی‌اتیلن به طور مستقیم تعیین می‌کند که چه نوع پلی‌اتیلنی (LDPE، HDPE یا LLDPE) تولید شود و خواص محصول نهایی چگونه باشد. هر نوع راکتور دارای طراحی و شرایط عملیاتی خاصی است که آن را برای تولید گرید مشخصی از پلی‌اتیلن مناسب می‌سازد. به طور کلی راکتورهای پلی‌اتیلن را می‌توان در چهار گروه اصلی تقسیم‌بندی کرد:

راکتورهای فشار بالا (لوله‌ای و اتوکلاوی) برای تولید پلی‌اتیلن سبک (LDPE)

پلی‌اتیلن سبک (LDPE) نخستین بار در دهه ۱۹۳۰ با استفاده از این نوع راکتورها تولید شد. مکانیزم واکنش در این سیستم‌ها رادیکالی است و از آغازگرهای پراکسیدی برای شروع واکنش استفاده می‌شود.

• راکتور لوله‌ای: شامل یک لوله طولانی با قطر کم است. واکنش در طول مسیر و در تماس با دیواره‌های خنک‌شونده انجام می‌شود. این طراحی امکان دفع حرارت زیاد و کنترل یکنواخت واکنش را فراهم می‌کند.
• راکتور اتوکلاوی: شامل یک مخزن تحت فشار بزرگ است که با هم‌زدن مکانیکی، یکنواختی واکنش تضمین می‌شود. انعطاف‌پذیری بیشتری در کنترل توزیع وزن مولکولی دارد، اما ظرفیت تولید آن محدودتر است.

هر دو طراحی برای تولید LDPE به‌کار می‌روند و انتخاب میان آن‌ها بسته به ظرفیت واحد و کیفیت محصول مورد نظر انجام می‌شود.

راکتور دوغابی پلی‌اتیلن برای تولید HDPE و LLDPE

در این سیستم، مونومر اتیلن در حضور حلال و کاتالیست ناهمگن پلیمریزه می‌شود. محصول به صورت ذرات جامد پلی‌اتیلن در دوغاب تشکیل می‌شود.

دو طراحی رایج در این دسته وجود دارد:

• راکتور مخزن هم‌زن‌دار: ساده‌تر و مناسب برای تولید در ظرفیت‌های متوسط.
• راکتور لوپ (Loop Reactor): با گردش پیوسته خوراک و همگنی بیشتر، بهره‌وری بالاتری دارد.

این نوع راکتور به دلیل بازده بالا و هزینه عملیاتی کمتر، سهم بزرگی در تولید صنعتی HDPE و LLDPE دارد.

راکتور محلولی پلی‌اتیلن برای تولید گریدهای خاص HDPE و LLDPE

در این راکتورها مونومر و پلیمر هر دو در حلال حل می‌شوند و واکنش در محیطی یکنواخت انجام می‌گیرد. یکنواختی سیستم باعث می‌شود کنترل دقیق‌تری بر وزن مولکولی و شاخص جریان مذاب اعمال شود.

این نوع راکتور بیشتر برای تولید گریدهای خاص و مهندسی HDPE و LLDPE به کار می‌رود. با وجود دقت بالا در کنترل محصول، هزینه بالای جداسازی و بازیافت حلال از محدودیت‌های آن است.

راکتور فاز گازی پلی‌اتیلن برای تولید HDPE و LLDPE

در این طراحی، مونومر اتیلن به صورت گاز وارد بستر کاتالیست می‌شود و واکنش در حالت فاز گاز انجام می‌گیرد. رایج‌ترین شکل آن بستر سیال (Fluidized Bed) است که در آن ذرات کاتالیست و پلیمر معلق باقی می‌مانند.

این روش به دلیل طراحی ساده‌تر، هزینه سرمایه‌گذاری کمتر و انعطاف‌پذیری بالا در تغییر گرید، در بسیاری از مجتمع‌های پتروشیمی استفاده می‌شود.

جدول بازه‌های عملیاتی در انواع راکتور پلی‌اتیلن

نوع راکتور پلی‌اتیلن	فاز/ماهیت فرایند	فشار عملیاتی (نمونه صنعتی)	دما (نمونه صنعتی)	سامانه فعال‌سازی	زمان ماند (تیپیک)
فشار بالا (لوله‌ای/اتوکلاوی) برای LDPE	رادیکالی	1000–3000 بار	250–300 °C	آغازگرهای پراکسیدی	ثانیه‌ها تا چند ده ثانیه
دوغابی برای HDPE/LLDPE	جامد در مایع	10–80 بار	70–110 °C	زیگلر–ناتا	چند دقیقه تا < 1 ساعت
محلولی برای HDPE/LLDPE	یکنواخت در حلال	50–150 بار	150–250 °C	زیگلر–ناتا / متالوسن	ده‌ها دقیقه
فاز گازی برای HDPE/LLDPE	بستر سیال	10–30 بار	70–110 °C	زیگلر–ناتا / متالوسن	ده‌ها دقیقه تا چند ساعت

طراحی راکتور پلی‌اتیلن

طراحی راکتور پلی‌اتیلن بر پایه مجموعه‌ای از الزامات فنی انجام می‌شود که هدف آن ایجاد شرایط پایدار برای واکنش پلیمریزاسیون و تولید محصول با کیفیت مشخص است. در این طراحی، عواملی مانند جنس بدنه، سیستم‌های خنک‌کاری، نحوه ورود خوراک، اختلاط مناسب و سامانه‌های ایمنی و کنترلی باید در نظر گرفته شوند. هر یک از این موارد نقشی کلیدی در تضمین پایداری فرایند و یکنواختی محصول دارند.

طراحی بدنه و انتخاب جنس

راکتورهای پلی‌اتیلن بسته به نوع خود، می‌توانند تحت فشارهای بسیار بالا یا متوسط کار کنند. به همین دلیل، بدنه آن‌ها باید توانایی تحمل فشار و دما را بدون ایجاد تغییر شکل یا ترک‌خوردگی داشته باشد.

• فولادهای آلیاژی مقاوم به فشار، متداول‌ترین انتخاب در ساخت راکتورهای فشار بالا هستند. این فولادها علاوه بر استحکام مکانیکی، مقاومت خوبی در برابر خستگی ناشی از نوسانات فشار و دما دارند.
• در محیط‌هایی که امکان وجود ناخالصی‌های خورنده وجود دارد، از پوشش‌های ضدخوردگی یا لاینینگ‌های داخلی استفاده می‌شود تا طول عمر تجهیزات افزایش یابد.
• در طراحی راکتورهای فاز گازی یا دوغابی که فشار کاری پایین‌تری دارند، ضخامت دیواره کمتر در نظر گرفته می‌شود اما همچنان استانداردهای ایمنی باید رعایت گردد.

انتخاب جنس بدنه تنها به الزامات مکانیکی محدود نیست؛ مسائل اقتصادی و سهولت در تعمیر و نگهداری نیز در تصمیم‌گیری نهایی دخیل هستند.

سیستم‌های خنک‌کاری و دفع حرارت

واکنش پلیمریزاسیون اتیلن به شدت گرمازا است. اگر حرارت آزادشده به‌خوبی کنترل نشود، می‌تواند باعث افزایش دما، تسریع ناخواسته واکنش یا حتی خطرات ایمنی شود. به همین دلیل، طراحی سیستم‌های خنک‌کاری بخش حیاتی در هر راکتور پلی‌اتیلن است.

• در راکتورهای لوله‌ای فشار بالا، از جکت‌های خنک‌کننده یا کویل‌های خارجی استفاده می‌شود تا گرمای شدید واکنش در طول مسیر لوله جذب شود.
• در راکتورهای اتوکلاوی، مبدل‌های حرارتی داخلی همراه با هم‌زدن مکانیکی برای یکنواختی دما به کار گرفته می‌شوند.
• در راکتورهای فاز گازی، کنترل دمای بستر سیال از طریق گردش گاز خنک‌کننده و تنظیم دبی جریان انجام می‌شود.
• در سیستم‌های دوغابی و محلولی، انتقال حرارت از طریق مایع یا حلال موجود در محیط واکنش آسان‌تر است، اما همچنان طراحی مبدل‌های جانبی یا داخلی ضروری است.

کارایی سیستم خنک‌کاری رابطه مستقیم با کیفیت محصول دارد؛ چراکه نوسانات دما می‌تواند باعث تغییر در وزن مولکولی یا توزیع محصول شود.

طراحی بخش ورود خوراک و توزیع یکنواخت

یکی از چالش‌های اصلی در طراحی راکتور، ورود یکنواخت خوراک شامل اتیلن، کومونومرها و گاهی هیدروژن است. توزیع غیریکنواخت می‌تواند منجر به تولید محصولی با کیفیت متغیر و نقاطی با واکنش‌پذیری ناهمسان شود.

• در راکتورهای لوله‌ای معمولاً چندین نقطه تزریق برای آغازگر یا خوراک در طول مسیر تعبیه می‌شود. این کار باعث می‌شود نرخ واکنش در بخش‌های مختلف لوله کنترل شود.
• در اتوکلاوها، سیستم‌های اسپری‌کننده یا نازل‌های چندگانه به کار می‌روند تا مونومر و آغازگر به‌طور یکنواخت در حجم راکتور پخش شوند.
• در راکتورهای دوغابی، تزریق یکنواخت مونومر و کومونومر برای کنترل چگالی محصول اهمیت زیادی دارد.
• در فاز گازی، طراحی ورودی جریان گاز باید طوری باشد که بستر سیال در همه نقاط هم‌دما باقی بماند.

این بخش از طراحی، مستقیم بر کیفیت و یکپارچگی محصول اثرگذار است.

تجهیزات هم‌زن و اختلاط

اختلاط یکنواخت در راکتور پلی‌اتیلن برای جلوگیری از نقاط سرد یا گرم، تجمع ذرات و تغییرات محلی در ترکیب بسیار حیاتی است.

• در راکتورهای دوغابی، طراحی پره‌های هم‌زن باید به‌گونه‌ای باشد که علاوه بر توزیع یکنواخت حرارت، از ته‌نشینی یا تجمع ذرات جامد جلوگیری کند.
• در اتوکلاوها، هم‌زن‌ها نقش کلیدی در ترکیب مناسب خوراک و ایجاد یکنواختی واکنش دارند.
• در فاز گازی، بستر سیال جایگزین اختلاط مکانیکی می‌شود، اما طراحی آن باید به‌گونه‌ای باشد که جریان گاز در همه نقاط یکسان عمل کند.

اختلاط ضعیف می‌تواند باعث تولید محصول با کیفیت متغیر و حتی ایجاد مشکلات عملیاتی مانند گرفتگی یا ناپایداری فرایند شود.

سیستم‌های کنترل و ایمنی

ایمنی در طراحی راکتورهای پلی‌اتیلن جایگاه ویژه‌ای دارد. فشار و دمای بالا، گرمازایی شدید و واکنش‌های سریع، همگی خطرات بالقوه‌ای ایجاد می‌کنند که باید در طراحی پیش‌بینی شوند.

• سیستم‌های پایش و مانیتورینگ: شامل سنسورهای فشار، دما و دبی که به‌طور پیوسته شرایط راکتور را کنترل می‌کنند.
• شیرهای اطمینان و سیستم‌های اضطراری: در صورت افزایش فشار یا دما از حد مجاز، امکان تخلیه فوری و جلوگیری از آسیب فراهم می‌شود.
• کنترل خودکار: بسیاری از واحدهای مدرن از سیستم‌های کنترل توزیع‌شده (DCS) استفاده می‌کنند تا تغییرات کوچک به سرعت شناسایی و اصلاح شوند.
• طراحی مقاوم در برابر انفجار: در راکتورهای فشار بالا، دیواره‌ها و اتصالات با ضریب ایمنی بالا ساخته می‌شوند تا در شرایط بحرانی پایداری خود را حفظ کنند.

رعایت الزامات ایمنی نه تنها برای حفاظت از تجهیزات و کارکنان ضروری است، بلکه در پایداری تولید و کاهش توقف‌های ناخواسته نقش کلیدی دارد.

طراحی درست راکتور پلی‌اتیلن نیازمند ترکیب دانش مهندسی مواد، انتقال حرارت، دینامیک سیالات و ایمنی صنعتی است. بدنه مقاوم، سیستم‌های خنک‌کاری کارآمد، ورود یکنواخت خوراک، اختلاط مناسب و کنترل دقیق شرایط، اجزای جدانشدنی این طراحی به شمار می‌روند. کیفیت محصول نهایی و قابلیت اطمینان واحد صنعتی تا حد زیادی به درستی این طراحی وابسته است.

در همین راستا، ما در مجموعه امید عمران سهند می‌توانیم انواع راکتورهای پلی‌اتیلن را به‌صورت کاملاً سفارشی و متناسب با ظرفیت مورد نیاز صنایع مختلف طراحی و تولید کنیم. این خدمات شامل مراحل طراحی، تولید، تحویل تجهیزات آماده بهره‌برداری و مشاوره فنی است. جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان می‌توانید با شماره 09142178355 تماس بگیرید.

فرایند تولید پلی‌اتیلن در راکتور

در این بخش به جای بررسی کلیات طراحی یا معرفی انواع راکتور، تمرکز بر خودِ روند تولید پلی‌اتیلن در واحد صنعتی است. یعنی توضیح داده می‌شود که چگونه مونومر اتیلن وارد راکتور می‌شود، چه شرایط عملیاتی بر واکنش حاکم است، نقش کاتالیست‌ها در این مسیر چیست و در نهایت چگونه پلی‌اتیلن با گریدهای متفاوت (LDPE، HDPE، LLDPE) از راکتور به دست می‌آید.

هر نوع راکتور (فشار بالا، دوغابی، محلولی یا فاز گازی) این فرایند را با سازوکار متفاوتی اجرا می‌کند. در ادامه، مکانیزم تولید در هرکدام به صورت جداگانه بررسی می‌شود تا مشخص گردد چرا انتخاب نوع راکتور تعیین‌کنندهٔ ویژگی‌های محصول نهایی است.

اصول مشترک پیش از ورود مواد به راکتور

1. آماده‌سازی خوراک گازی/مایع: خشک‌سازی اتیلن، حذف اکسیژن و ردیاب‌های خورنده، تنظیم خلوص کومونومر و هیدروژن (در صورت استفاده). تجهیزات خشک‌سازی و پالایش در بالادست راکتور پایش می‌شوند تا پایدار بمانند.
2. تهیه و هندلینگ کاتالیست/آغازگر:
   • در فرایندهای رادیکالی (LDPE فشار بالا)، آغازگرهای پراکسیدی در دوزهای تعریف‌شده و در نقاط مشخص تزریق می‌شوند.
   • در فرایندهای کاتالیستی (دوغابی/محلولی/فاز گازی)، کاتالیست به‌صورت دوغاب/پودر/محلول آماده و تحت اتمسفر بی‌اثر نگهداری می‌شود.
3. یکپارچه‌سازی کنترل فرایند (DCS/PLC): تحلیل ترکیب خوراک، دبی‌ها، دماها و فشارها به‌صورت برخط؛ تعریف آلارم‌ها و میان‌بُرهای ایمنی برای شرایط غیرعادی.
4. هماهنگی پایین‌دست: برنامه‌ریزی برداشت، گرانولاسیون، افزودنی‌ها و بسته‌بندی تا از انباشت محصول خارج از مشخصات جلوگیری شود.

فرایند در راکتورهای فشار بالا برای تولید LDPE (لوله‌ای و اتوکلاوی)

در این بخش به روند تولید پلی‌اتیلن سبک (LDPE) در راکتورهای فشار بالای لوله‌ای و اتوکلاوی پرداخته می‌شود. این نوع راکتورها بر پایه مکانیزم رادیکال آزاد کار می‌کنند و به دلیل فشار و دمای بسیار بالا، شرایط عملیاتی ویژه‌ای دارند. هدف بررسی نحوه آماده‌سازی خوراک، تزریق آغازگر، کنترل واکنش و شیوه برداشت محصول است.

1) راه‌اندازی و رسیدن به پایداری

• فشرده‌سازی و پیش‌گرمایش خوراک: خوراک خشک و پاک‌سازی‌شده به فشار کاری رسانده می‌شود (← جدول بازه‌های عملیاتی) و تا دمای ورودی مناسب پیش‌گرم می‌شود.
• تزریق چند-نقطه‌ای آغازگر: آغازگر در چند جای مسیر (در لوله‌ای) یا در نقاط از پیش‌تعریف‌شده مخزن (در اتوکلاو) تزریق می‌شود تا پروفایل دمایی کنترل شود و تبدیل به‌صورت یکنواخت پیش برود.
• رسیدن به حالت پایدار: با تنظیم نرخ تزریق آغازگر، دبی خوراک و ظرفیت دفع حرارت، نوسان دما و فشار به محدودهٔ هدف می‌رسد.

2) کنترل فرایند در حالت پایدار

• پروفایل دما و تبدیل: دمای دیواره/هسته، افت فشار و سیگنال‌های حرارتی پایش می‌شوند تا از ایجاد نقطهٔ داغ جلوگیری شود.
• کنترل رئولوژی و شاخص جریان مذاب (MFI): تغییرات الگوی تزریق آغازگر و پروفایل دما روی وزن مولکولی اثر می‌گذارد؛ همبستگی‌های فرآیندی برای نگهداشت MFI در محدودهٔ سفارش استفاده می‌شود.
• مدیریت بازیافت گاز: گاز بی‌واکنش پس از جداسازی به کمپرسور بازمی‌گردد؛ خلوص و رطوبت حلقهٔ بازیافت به‌صورت برخط پایش می‌شود.

3) برداشت و پایین‌دست

• جداسازی فشار بالا/پایین: پلیمر از گاز بی‌واکنش جدا می‌شود؛ گاز به حلقهٔ بازیافت و پلیمر به واحد دِوُلاتیلیزاسیون/اکسترودر می‌رود.
• افزودنی‌ها و گرانولاسیون: پایدارکننده‌ها، آنتی‌اکسیدانت‌ها و کمک‌فرایندها افزوده می‌شوند؛ سپس مذاب برش و سرد می‌شود تا گرانول استاندارد تولید شود.

4) تغییر گرید و توقف امن

• تغییر گرید: با تغییر پروفایل آغازگر و دمای نواحی، ویژگی‌های رئولوژیکی تنظیم می‌شود. زمان گذار کوتاه نگه داشته می‌شود تا محصول خارج از مشخصات کمینه شود.
• توقف امن: کاهش تدریجی خوراک و آغازگر، خنک‌سازی کنترل‌شده و تخلیهٔ امن فشار طبق رویهٔ عملیاتی.

فرایند در راکتور دوغابی پلی‌اتیلن برای تولید HDPE/LLDPE

راکتورهای دوغابی یکی از رایج‌ترین فناوری‌ها برای تولید پلی‌اتیلن سنگین (HDPE) و خطی سبک (LLDPE) هستند. در این بخش، مراحل آغاز واکنش، کنترل دوغاب در حالت پایدار، جداسازی محصول و مدیریت تغییر گرید بررسی خواهد شد. تمرکز بر چگونگی پایدار نگه‌داشتن ذرات پلیمری در محیط دوغاب و کنترل کیفیت محصول نهایی است.

1) آماده‌سازی دوغاب و شروع واکنش

• شارژ رقیق‌کننده/حلال فرایندی و کاتالیست: کاتالیست به‌صورت دوغاب پایدار آماده می‌شود؛ شرایط بی‌اثر و خشک رعایت می‌شود.
• خوراک‌دهی اتیلن، هیدروژن و کومونومر: نسبت‌های دبی توسط آنالیزورهای برخط تنظیم می‌شود تا چگالی و وزن مولکولی به هدف نزدیک شود.
• تنظیم هم‌زدن و انتقال حرارت: اختلاط کافی برای یکنواختی دما و جلوگیری از آگلومراسیون ذرات پلیمر ضروری است.

2) عملکرد پیوسته در لوپ/راکتور هم‌زن‌دار

• کنترل غلظت جامد و سطح دوغاب: سیگنال‌های دانسیته/فشار افت و دبی‌های برداشت به‌صورت حلقهٔ کنترل بسته نگه داشته می‌شود.
• کنترل MFI و چگالی: نسبت هیدروژن به اتیلن و دوز کومونومر پارامترهای کلیدی هستند؛ تغییرات با گام‌های کوچک اعمال می‌شود تا از نوسان کیفیت جلوگیری شود.

3) جداسازی و بازیافت

• فلش و جداسازی جامد-مایع: دوغاب به واحدهای فلش/سیکلون هدایت می‌شود؛ پلیمر جامد جدا و رقیق‌کننده بازیافت می‌گردد.
• خشک‌کردن و افزودنی‌ها: رطوبت/حلال با خشک‌کن‌های گرمایی یا نیتروژنی کاهش می‌یابد؛ سپس افزودنی‌ها وارد و گرانول تولید می‌شود.

4) مدیریت کیفی و تغییر گرید

• پایش اندازه ذره و توزیع آن: شاخص‌های PSD و جریان‌پذیری پودر کنترل می‌شود تا مشکلات پایین‌دست ایجاد نشود.
• تغییر گرید: با تنظیم آرام نسبت‌های خوراک، گرید جدید به‌تدریج تثبیت می‌شود؛ بخش گذار جداگانه ذخیره یا به بازیافت داخلی برمی‌گردد.

فرایند در راکتور محلولی پلی‌اتیلن برای تولید گریدهای خاص HDPE/LLDPE

راکتورهای محلولی امکان تولید گریدهای خاص پلی‌اتیلن را فراهم می‌کنند که نیازمند خواص مکانیکی یا رئولوژیکی ویژه هستند. در این قسمت به نحوه تشکیل محلول واکنشی، کنترل ویسکوزیته، مدیریت انتقال حرارت و فرایند جداسازی حلال پرداخته می‌شود. این مسیر بیشتر برای تولید محصولات با کیفیت بالا و خواص دقیق مورد استفاده قرار می‌گیرد.

1) تشکیل محلول واکنشی

• آماده‌سازی حلال و خوراک‌ها: حلال خشک و بدون ناخالصی، مونومر/کومونومر و کاتالیست در مدارهای جدا آماده و سپس وارد راکتور می‌شوند.
• یگانگی فاز: واکنش در محیط یکنواخت انجام می‌شود؛ این ویژگی امکان کنترل دقیق‌تری بر ساختار مولکولی می‌دهد.

2) کنترل واکنش و ویسکوزیته

• مدیریت ویسکوزیتهٔ محلول: با افزایش تبدیل، ویسکوزیته بالا می‌رود؛ طراحی مبدل‌های جانبی و کنترل دبی برای جلوگیری از افت انتقال حرارت اهمیت دارد.
• کنترل کیفیت در حین واکنش: دما، غلظت‌ها و سیگنال‌های رئولوژیک پایش می‌شود تا توزیع وزن مولکولی و MFI در پنجرهٔ هدف بماند.

3) جداسازی حلال و تکمیل محصول

• قطار فلش/اواپراتور: محلول پلیمری وارد مراحل تبخیر می‌شود؛ پلیمر از حلال جدا و حلال بازیافت می‌شود.
• خشک‌سازی و گرانول: ردیاب‌های حلال به زیر حد مجاز می‌رسد؛ سپس افزودنی‌ها وارد و گرانول تولید می‌شود.

فرایند در راکتور فاز گازی پلی‌اتیلن برای تولید HDPE/LLDPE

راکتورهای فاز گازی به دلیل بهره‌وری بالا و سهولت بهره‌برداری، به یکی از پرکاربردترین روش‌ها در تولید HDPE و LLDPE تبدیل شده‌اند. در این بخش، نحوه آماده‌سازی بستر سیال، کنترل ترکیب گاز و دما، برداشت پیوسته محصول و مدیریت تغییر گرید توضیح داده می‌شود. تمرکز بر مزیت‌های عملیاتی و کنترل دقیق کیفیت محصول است.

1) آماده‌سازی بستر و راه‌اندازی

• بستر سیال با دانهٔ اولیه (seed bed): ذرات پلیمر یا حامل کاتالیست در راکتور موجود است تا جریان سیال پایدار شکل بگیرد.
• تزریق کاتالیست: کاتالیست به‌صورت پیوسته/نیمه‌پیوسته وارد بستر می‌شود و در نقاط تماس با گاز فعال می‌گردد.

2) کنترل ترکیب گاز و دمای بستر

• حلقهٔ گردش گاز: کمپرسور، مبدل خنک‌کن و راکتور یک حلقه می‌سازند. ترکیب گاز (اتیلن/کومونومر/هیدروژن/گاز بی‌اثر) با آنالیزور برخط کنترل می‌شود.
• کنترل دما و جلوگیری از داغ‌نقطه: دمای بستر توسط خنک‌کاری حلقه و تنظیم بار واکنش پایدار می‌ماند؛ شیفت ناگهانی بار با آلارم و اقدام کنترلی پاسخ می‌گیرد.

3) برداشت محصول و بازیافت

• تخلیهٔ پیوسته/تناوبی: ذرات پلیمر از پایین‌دست بستر با دریچه‌های قفل گازی خارج می‌شوند تا فشار و ترکیب فضای واکنش تغییر نکند.
• پاک‌سازی حلقهٔ گاز: حذف ناخالصی‌ها و ردیاب‌های خفه‌کنندهٔ کاتالیست با بسترهای جذب/فیلتر انجام می‌شود.

4) تغییر گرید و پایداری بهره‌برداری

• تغییر گرید سریع: با تغییر نسبت‌های گاز و دمای بستر، گرید جدید تنظیم می‌شود؛ خروجی گذار برچسب‌گذاری می‌شود تا به جریان محصول اصلی آمیخته نشود.
• مدیریت رسوب و شییتینگ: پایش افت فشار و دما برای شناسایی چسبندگی دیواره/بستر و اجرای روال‌های پاک‌سازی.

کنترل کیفیت در حین تولید پلی‌اتیلن

1. ترکیب گاز و نسبت‌های کلیدی: آنالیز گازهای راکتوری برای کنترل چگالی و وزن مولکولی هدف. نسبت هیدروژن به اتیلن شاخص اصلی تنظیم وزن مولکولی در فرایندهای کاتالیستی است.
2. شاخص جریان مذاب (MFI) و رئولوژی: با نمونه‌گیری دوره‌ای و مدل‌های پیش‌بینی، تغییرات فرآیندی کوچک اعمال می‌شود تا MFI پایدار بماند.
3. دانسیته و شاخه‌مندی: با کنترل نرخ خوراک کومونومر و دمای عملیاتی، دانسیته در محدودهٔ سفارش تثبیت می‌شود.
4. اندازه و توزیع ذره (برای پودرها): در دوغابی و فاز گازی، PSD و جریان‌پذیری پودر روی عملکرد اکسترودر و سطح محصول اثر مستقیم دارد.
5. مدیریت محصول خارج از مشخصات: جریان‌های گذار گرید یا بچ‌های خارج از محدوده تفکیک و مطابق رویه به بازیافت داخلی یا مصرف جایگزین هدایت می‌شود.

ریسک‌های عملیاتی و چگونگی کنترل آن‌ها

• نقاط داغ و ناپایداری حرارتی: پایش نزدیک دما و بار واکنش، ظرفیت دفع حرارت کافی و الگوریتم‌های کاهش بار خودکار.
• آگلومراسیون/رسوب ذرات (slurry و گاز): طراحی مناسب اختلاط/بستر، سرعت خطی کافی و پایش PSD.
• افت فعالیت کاتالیست: کنترل رطوبت/اکسیژن در خوراک، فیلتراسیون مناسب و مدیریت آلودگی‌های حلقهٔ بازیافت.
• ناپایداری فشار/دبی: نگهداری پیشگیرانهٔ کمپرسورها/پمپ‌ها و کنترل بازخوردی دقیق برای جلوگیری از نوسان فرآیندی.
• ایمنی فرایند: روال‌های راه‌اندازی/توقف مدون، تست منظم شیرهای اطمینان و تمرین سناریوهای اضطراری.

کیفیت نهایی با کنترل پیوستهٔ MFI، دانسیته، PSD و ترکیب گاز/مایع پایدار می‌ماند؛ تغییر گرید با روال‌های مشخص و کوتاه‌سازی دورهٔ گذار انجام می‌شود.

مسیر تولید در هر راکتور پلی‌اتیلن با گام‌های مشخص «آماده‌سازی خوراک»، «فعالسازی شیمیایی»، «کنترل برخط»، «برداشت و تکمیل» پیش می‌رود.

اختلاف میان فشار بالا (LDPE)، دوغابی، محلولی و فاز گازی در نحوهٔ اجرای همین گام‌هاست؛ بازه‌های عملیاتی را در جدول بازه‌های عملیاتی در انواع راکتور پلی‌اتیلن می‌توانید مطالع کنید.

مزایا و معایب انواع راکتور پلی‌اتیلن

انتخاب نوع راکتور پلی‌اتیلن تنها به عوامل فنی محدود نمی‌شود؛ بلکه هزینه سرمایه‌گذاری، بهره‌برداری، انعطاف‌پذیری در تغییر گرید و کیفیت محصول نیز در تصمیم‌گیری نقش دارند. در ادامه، مزایا و معایب هر نوع راکتور به‌صورت تفکیک‌شده بررسی می‌شود.

مزایا و معایب راکتورهای فشار بالا (لوله‌ای و اتوکلاوی) برای تولید LDPE

مزایا:

• تنها فناوری صنعتی برای تولید LDPE شاخه‌دار با خواص ویژه (انعطاف‌پذیری، شفافیت).
• ظرفیت تولید بالا در مدل‌های لوله‌ای.
• امکان تنظیم وزن مولکولی و توزیع آن با تغییر پروفایل آغازگر و دما.
• محصول با کاربردهای گسترده (فیلم بسته‌بندی، پوشش سیم و کابل).

معایب:

• نیازمند فشار و دمای بسیار بالا → هزینه سرمایه‌گذاری و ایمنی سنگین.
• بازده انرژی پایین‌تر نسبت به سایر روش‌ها.
• محدود بودن به تولید LDPE؛ امکان تولید HDPE یا LLDPE وجود ندارد.
• نیاز به تجهیزات ویژه برای فشرده‌سازی و خنک‌کاری.

مزایا و معایب راکتور دوغابی برای تولید HDPE و LLDPE

مزایا:

• مناسب برای تولید گریدهای متنوع HDPE و LLDPE.
• بهره‌وری بالا و امکان کنترل دقیق چگالی و شاخه‌مندی.
• طراحی نسبتاً ساده و تجربه صنعتی گسترده.
• بازیافت حلال آسان‌تر نسبت به فرایند محلولی.

معایب:

• نیاز به مدیریت دقیق دوغاب برای جلوگیری از ته‌نشینی و گرفتگی.
• محدودیت در افزایش غلظت جامد → ظرفیت عملیاتی تحت تأثیر قرار می‌گیرد.
• مصرف بالای حلال و نیاز به واحدهای فلش و خشک‌کن.
• تولید ذرات ریز پودری که ممکن است مشکلاتی در پایین‌دست ایجاد کند.

مزایا و معایب راکتور محلولی برای تولید گریدهای خاص HDPE و LLDPE

مزایا:

• یکنواختی کامل سیستم واکنش → کنترل عالی بر وزن مولکولی و شاخص جریان مذاب.
• امکان تولید گریدهای خاص با خواص مهندسی ویژه.
• سهولت در هم‌زدن و جلوگیری از نقاط داغ به دلیل فاز یکنواخت.

معایب:

• هزینه بالای سرمایه‌گذاری به دلیل نیاز به بازیافت حلال.
• مصرف انرژی بالا در جداسازی حلال و خشک‌سازی.
• طراحی پیچیده‌تر واحد پایین‌دستی.
• کاربرد محدودتر نسبت به دوغابی و فاز گازی.

مزایا و معایب راکتور فاز گازی برای تولید HDPE و LLDPE

مزایا:

• هزینه سرمایه‌گذاری و بهره‌برداری پایین‌تر نسبت به روش‌های دوغابی و محلولی.
• طراحی ساده‌تر و حذف نیاز به حلال.
• انعطاف‌پذیری بالا در تغییر گرید و تولید مداوم.
• بهره‌وری انرژی مناسب و سازگاری با ظرفیت‌های بزرگ.

معایب:

• احتمال ایجاد رسوب و پدیده «sheeting» روی دیواره‌ها.
• نیاز به کنترل دقیق ترکیب گاز و دمای بستر.
• محدودیت در تولید گریدهای خاص با وزن مولکولی خیلی بالا یا شاخه‌مندی پیچیده.
• حساسیت به آلودگی‌های خوراک (رطوبت و اکسیژن).

هیچ‌کدام از انواع راکتور پلی‌اتیلن بر دیگری برتری مطلق ندارند؛ انتخاب نهایی وابسته به گرید هدف، ظرفیت تولید، هزینه سرمایه‌گذاری و شرایط بازار است:

• برای LDPE تنها گزینه صنعتی، راکتورهای فشار بالای لوله‌ای یا اتوکلاوی هستند.
• برای HDPE و LLDPE بسته به نیاز، راکتورهای دوغابی، محلولی یا فاز گازی انتخاب می‌شوند.
• در سال‌های اخیر، بسیاری از مجتمع‌های پتروشیمی به سمت ترکیب فناوری‌ها رفته‌اند تا بتوانند همزمان چند گرید مختلف تولید کنند و انعطاف‌پذیری خود را افزایش دهند.

کاربردهای صنعتی پلی‌اتیلن بر اساس نوع راکتور و گرید تولیدی

پلی‌اتیلن به‌عنوان پرمصرف‌ترین پلیمر جهان، در صنایع مختلف حضور دارد؛ اما نوع کاربرد آن به گرید و در نهایت به نوع راکتوری که تولید را انجام می‌دهد بستگی دارد. در ادامه، ارتباط مستقیم میان نوع راکتور پلی‌اتیلن و کاربرد محصول نهایی بررسی می‌کنیم.

کاربردهای پلی‌اتیلن سبک (LDPE) – محصول راکتورهای فشار بالا

پلی‌اتیلن سبک (LDPE) تنها از طریق راکتورهای فشار بالای لوله‌ای یا اتوکلاوی تولید می‌شود. این گرید ساختاری شاخه‌دار و زنجیرهای کم‌تراکم دارد و به همین دلیل انعطاف‌پذیری و شفافیت بالایی ارائه می‌دهد.

کاربردهای اصلی LDPE:

• بسته‌بندی انعطاف‌پذیر: کیسه‌های خرید، فیلم‌های نازک بسته‌بندی مواد غذایی و محصولات مصرفی.
• فیلم‌های کشاورزی: پوشش گلخانه‌ای و مالچ پلاستیکی، که به مقاومت در برابر نور و انعطاف‌پذیری نیاز دارند.
• پوشش سیم و کابل: به دلیل عایق الکتریکی مناسب و مقاومت در برابر رطوبت.
• بطری‌های نرم و ظروف فشاری: برای محصولات خانگی و بهداشتی.

ارتباط با راکتور: فشار بالا و فرایند رادیکالی باعث ایجاد شاخه‌های جانبی متعدد در زنجیر می‌شود؛ این ساختار همان چیزی است که LDPE را برای بسته‌بندی انعطاف‌پذیر ایده‌آل می‌کند.

کاربردهای پلی‌اتیلن سنگین (HDPE) – محصول راکتورهای دوغابی، محلولی و فاز گازی

پلی‌اتیلن سنگین (HDPE) به دلیل چگالی بالاتر و زنجیرهای خطی‌تر، سختی و مقاومت مکانیکی بیشتری دارد. این گرید بسته به نوع کاتالیست و راکتور می‌تواند ویژگی‌های متفاوتی پیدا کند، اما در کل در حوزه‌های مهندسی و بسته‌بندی سخت بیشترین کاربرد را دارد.

کاربردهای اصلی HDPE:

• لوله‌های تحت فشار: برای انتقال آب، گاز و فاضلاب؛ مقاومت بالا در برابر ترک و مواد شیمیایی.
• مخازن و کانتینرها: تانکرهای ذخیره‌سازی مواد شیمیایی و سوخت.
• ظروف و بطری‌های سخت: بطری مواد شوینده، روغن موتور و صنایع غذایی.
• قطعات صنعتی: جعبه‌های حمل‌ونقل، سبدهای صنعتی و قطعات قالب‌گیری تزریقی.
• فیلم‌های ضخیم و صنعتی: در بسته‌بندی‌های سنگین و پوشش‌های صنعتی.

ارتباط با راکتور: HDPE معمولاً در راکتورهای دوغابی، محلولی یا فاز گازی تولید می‌شود. کنترل دقیق شاخص جریان مذاب و چگالی در این راکتورها تعیین‌کننده نوع کاربرد محصول است.

کاربردهای پلی‌اتیلن خطی سبک (LLDPE) – محصول راکتورهای دوغابی و فاز گازی

پلی‌اتیلن خطی سبک (LLDPE) با استفاده از کومونومرهایی مانند بوتن-۱ یا هگزن-۱ تولید می‌شود. ساختار آن خطی‌تر از LDPE است، اما دارای شاخه‌های کوتاه جانبی است که خواص ویژه‌ای به آن می‌دهد.

کاربردهای اصلی LLDPE:

• فیلم‌های بسته‌بندی انعطاف‌پذیر: فیلم استرچ (Stretch Film) و فیلم شرینک (Shrink Film) برای بسته‌بندی صنعتی.
• فیلم‌های چندلایه: بسته‌بندی مواد غذایی و دارویی با مقاومت مکانیکی و شفافیت بالا.
• فیلم‌های کشاورزی: مشابه LDPE اما با مقاومت مکانیکی بهتر و ماندگاری بیشتر.
• کیسه‌های سنگین: مانند کیسه‌های زباله صنعتی و کیسه‌های حمل بار.

ارتباط با راکتور: راکتورهای دوغابی و فاز گازی امکان کنترل دقیق کومونومرها را فراهم می‌کنند، بنابراین میزان شاخه‌مندی و خواص نهایی LLDPE قابل تنظیم است.

کاربردهای گریدهای خاص پلی‌اتیلن – محصول راکتورهای محلولی

برخی گریدهای ویژه پلی‌اتیلن، به‌ویژه آن‌هایی که با کاتالیست‌های متالوسن در راکتورهای محلولی تولید می‌شوند، خواص مهندسی فراتری ارائه می‌دهند.

کاربردهای اصلی گریدهای خاص:

• قطعات خودرو: سپرها، باک‌های سوخت و قطعات با مقاومت ضربه‌ای بالا.
• محصولات مهندسی با کارایی بالا: فیلم‌های با شفافیت و مقاومت کششی ویژه.
• پوشش‌های صنعتی: لایه‌های مقاوم در برابر سایش یا مواد شیمیایی.
• کاربردهای پزشکی: لوله‌ها، بسته‌بندی دارویی و تجهیزات یکبار مصرف، به شرط رعایت استانداردهای ایمنی.

ارتباط با راکتور: محلولی بودن محیط واکنش امکان کنترل دقیق وزن مولکولی و توزیع آن را می‌دهد، بنابراین برای گریدهایی که ویژگی‌های مکانیکی خاص می‌خواهند، انتخاب ایده‌آل است.

نتیجه‌گیری

راکتورهای پلی‌اتیلن نقش اساسی در تعیین کیفیت و ویژگی‌های این پلیمر پرمصرف دارند. از راکتورهای فشار بالا که تنها گزینه برای تولید پلی‌اتیلن سبک (LDPE) هستند تا راکتورهای دوغابی، محلولی و فاز گازی که گریدهای مختلف HDPE و LLDPE را تولید می‌کنند، هر کدام مزایا، محدودیت‌ها و حوزه‌های کاربردی مشخصی دارند.

در طول مقاله دیدیم که طراحی دقیق، کنترل شرایط عملیاتی و انتخاب درست نوع راکتور سه عامل کلیدی در دستیابی به محصولی با خواص مکانیکی و فرآیندی پایدار هستند. همچنین بررسی کاربردهای صنعتی نشان داد که انتخاب فناوری تولید پلی‌اتیلن، مسیر نهایی مصرف این ماده را در بازار مشخص می‌کند؛ از بسته‌بندی‌های انعطاف‌پذیر و فیلم‌های کشاورزی گرفته تا لوله‌های تحت فشار، قطعات صنعتی و محصولات مهندسی.

در کشور ما نیز نیاز به توسعه تجهیزات فرآیندی پیشرفته رو به افزایش است. مجموعه امید عمران سهند با تکیه بر تجربه مهندسی و توان تولید داخلی، امکان طراحی و ساخت راکتورهای پلی‌اتیلن را به‌صورت سفارشی و متناسب با ظرفیت مورد نیاز صنایع فراهم کرده است. این توانمندی باعث می‌شود صنایع پتروشیمی و پایین‌دستی بتوانند به راهکارهایی بومی، اقتصادی و مطمئن دسترسی داشته باشند.

سوالات متداول درباره راکتور پلی‌اتیلن
