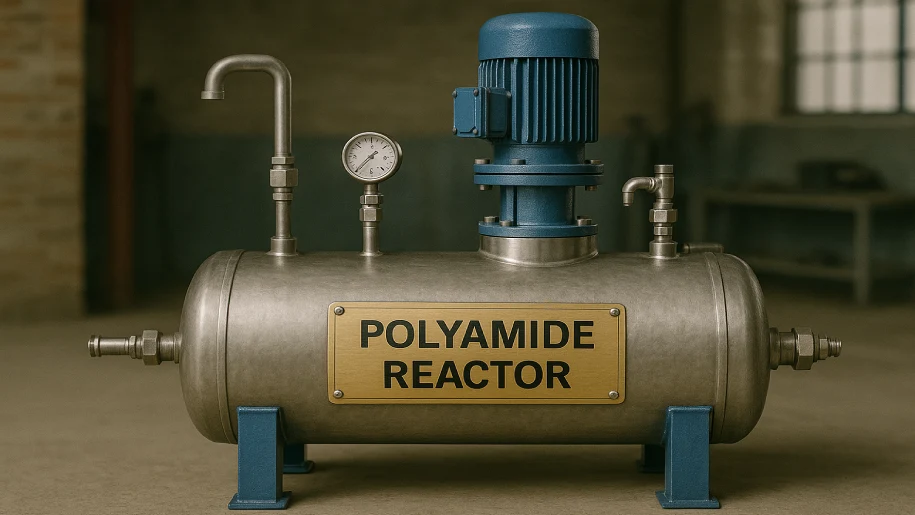

راکتور پلی آمید (نایلون)

پلی‌آمیدها (نایلون‌ها) به دلیل خواص مکانیکی و حرارتی مطلوب، از پلیمرهای کلیدی در صنایع مدرن، از جمله خودروسازی و نساجی، محسوب می‌شوند. تولید صنعتی و باکیفیت این مواد، مستقیماً به عملکرد یک تجهیز محوری به نام راکتور پلی آمید وابسته است. این راکتور محیط کنترل‌شده‌ای را فراهم می‌کند که در آن، خواص بنیادین پلیمر نهایی شکل می‌گیرد. در این مقاله، ابتدا به تعریف راکتور پلی آمید و چالش‌های طراحی آن می‌پردازیم، سپس مراحل سنتز نایلون، اجزای کلیدی راکتور و انواع آن را تشریح کرده و در انتها، نکات مهم برای انتخاب و خرید آن را بیان می‌کنیم.

راکتور پلی آمید (نایلون) چیست؟

راکتور پلی آمید یک محفظه تحت فشار مهندسی‌شده است که برای اجرای واکنش پلیمریزاسیون و تبدیل مونومرهای نایلون به پلیمر، تحت شرایط کاملاً کنترل‌شده دما، فشار، خلاء و اختلاط طراحی شده است. این تجهیز، محیطی ایده‌آل برای رشد زنجیره‌های پلیمری فراهم می‌کند تا محصول نهایی به خواص فیزیکی و مکانیکی مورد نظر دست یابد.

چرا راکتور نایلون تخصصی است؟

یک مخزن همزن‌دار ساده به هیچ وجه نمی‌تواند برای تولید نایلون باکیفیت استفاده شود، زیرا این فرآیند با چالش‌های مهندسی منحصر به فردی همراه است که راکتور باید بر آن‌ها غلبه کند:

• غلظت بسیار بالا (ویسکوزیته): با پیشرفت واکنش و بلندتر شدن زنجیره‌های پلیمری، ویسکوزیته یا غلظت مواد درون راکتور به شدت افزایش می‌یابد و حالتی شبیه به عسل بسیار غلیظ یا مذاب پیدا می‌کند. این ویسکوزیته بالا، حرکت و اختلاط مواد را دشوار می‌سازد. یک همزن معمولی در چنین محیطی کارایی ندارد و نمی‌تواند دما را به صورت یکنواخت توزیع کند. این موضوع منجر به ایجاد “نقاط داغ” (Hot Spots) شده که در آن نقاط، پلیمر تخریب شده و کیفیت کل محصول افت می‌کند. به همین دلیل، راکتورهای پلی آمید به سیستم‌های همزن قدرتمند با طراحی ویژه نیاز دارند.
• نیاز به خلاء: در فرآیند تولید برخی نایلون‌ها (مانند نایلون ۶۶)، به ازای اتصال هر دو مونومر، یک مولکول کوچک آب تولید می‌شود. برای تولید یک پلیمر مستحکم با وزن مولکولی بالا، این مولکول‌های آب باید به طور مداوم از محیط خارج شوند تا واکنش به سمت جلو پیشرفت کند. سیستم خلاء راکتور پلی آمید وظیفه مکش این آب و سایر مواد فرار را بر عهده دارد و نقشی حیاتی در تکمیل واکنش و رسیدن به کیفیت مطلوب ایفا می‌کند.
• کنترل دقیق دما: واکنش پلیمریزاسیون نایلون به شدت به دما حساس است. محدوده دمایی بهینه برای این فرآیند بسیار باریک است. اگر دما بیش از حد بالا رود، زنجیره‌های پلیمری شروع به شکستن (تخریب حرارتی) کرده و رنگ محصول تیره می‌شود. اگر دما پایین‌تر از حد مطلوب باشد، سرعت واکنش کاهش یافته و فرآیند ناقص باقی می‌ماند. سیستم انتقال حرارت راکتور (معمولاً به صورت ژاکت حرارتی) باید بتواند دمای واکنش را با دقت بالا در تمام مراحل کنترل کند.

تفاوت‌های اساسی راکتور پلی آمید با راکتورهای شیمیایی عمومی

راکتورهای شیمیایی عمومی معمولاً برای واکنش‌های فاز مایع با ویسکوزیته پایین (نزدیک به آب) طراحی می‌شوند و سیستم همزن و انتقال حرارت آن‌ها ساده‌تر است. در مقابل، راکتور پلی آمید یک ماشین تخصصی برای فرآیندهای پلیمر مذاب با ویسکوزیته بسیار بالا است. تفاوت‌های اصلی آن شامل سیستم همزن با طراحی خاص برای حرکت دادن توده غلیظ، قابلیت عملکرد تحت خلاء عمیق برای خروج محصولات جانبی، و سیستم مدیریت حرارتی بسیار دقیق برای جلوگیری از تخریب محصول است.

اجزا و ساختار اصلی راکتور نایلون چیست؟

یک راکتور پلی آمید مجموعه‌ای از قطعات و سیستم‌های مهندسی‌شده است که هرکدام وظیفه مشخصی را در فرآیند تولید ایفا می‌کنند. شناخت این اجزا برای درک کامل عملکرد دستگاه ضروری است.

بدنه یا پوسته

• متریال ساخت و استانداردهای آن: بدنه اصلی راکتور یک مخزن تحت فشار (Pressure Vessel) است که باید بتواند دما و فشار بالا و همچنین شرایط خلاء را تحمل کند. به دلیل ماهیت شیمیایی مواد اولیه و جلوگیری از آلودگی محصول، جنس این بدنه معمولاً از فولاد ضد زنگ گرید 316L انتخاب می‌شود که مقاومت بالایی در برابر خوردگی دارد. طراحی، ساخت و تست این مخازن بر اساس استانداردهای معتبر بین‌المللی مانند ASME انجام می‌شود تا ایمنی کامل فرآیند تضمین گردد.
• اهمیت طراحی هندسی و ضخامت: هندسه راکتور، به خصوص انتهای آن (Bottom Head)، به گونه‌ای طراحی می‌شود که تخلیه کامل مذاب غلیظ پلیمر را ممکن سازد و هیچ ماده‌ای در گوشه‌ها باقی نماند. ضخامت دیواره‌های راکتور نیز بر اساس محاسبات مهندسی دقیق و با در نظر گرفتن فشار، دما و خواص مکانیکی متریال تعیین می‌شود تا از استحکام و پایداری لازم برخوردار باشد.

همزن یا تیغه

• انواع همزن‌های مناسب برای مذاب غلیظ: همزن، جزء کلیدی برای تولید محصول یکنواخت است. به دلیل ویسکوزیته بسیار بالای مذاب نایلون، از همزن‌های تخصصی استفاده می‌شود که بتوانند کل توده مواد را به آرامی و به طور کامل به حرکت درآورند. رایج‌ترین انواع، همزن‌های لنگری (Anchor) و نواری مارپیچ (Helical Ribbon) هستند. این همزن‌ها با فاصله بسیار کمی از دیواره داخلی راکتور می‌چرخند (Close-Clearance) و از چسبیدن و سوختن پلیمر بر روی دیواره داغ جلوگیری می‌کنند.
• سیستم آب‌بندی شفت (Shaft Sealing System): محلی که شفت همزن از بالای راکتور وارد بدنه می‌شود، یک نقطه حساس است. برای جلوگیری از هرگونه نشتی مواد یا ورود هوا به داخل راکتور، از سیستم‌های آب‌بندی پیشرفته‌ای به نام مکانیکال سیل (Mechanical Seal) استفاده می‌شود. این قطعه تضمین می‌کند که فشار و خلاء داخل راکتور در طول فرآیند حفظ شود.

ژاکت حرارتی

• انواع سیستم‌های گرمایش و سرمایش: برای کنترل دقیق دمای واکنش، یک پوسته دوم به نام ژاکت حرارتی، بدنه اصلی راکتور را احاطه می‌کند. در فضای بین این دو پوسته، یک سیال حرارتی جریان می‌یابد. این سیستم هم برای گرم کردن راکتور در ابتدای فرآیند و هم برای خنک کردن آن در انتهای واکنش به کار می‌رود. در برخی طراحی‌های پیشرفته، به جای ژاکت، از کویل‌های نیم‌لوله (Half-Pipe Coils) استفاده می‌شود که انتقال حرارت بهینه‌تری را فراهم می‌کنند.
• سیالات انتقال حرارت: سیال مورد استفاده در ژاکت حرارتی بسته به دمای مورد نیاز انتخاب می‌شود. برای دماهای بالا، معمولاً از روغن داغ صنعتی (Thermal Oil) استفاده می‌شود. برای گرمایش در دماهای پایین‌تر می‌توان از بخار (Steam) و برای فرآیند خنک‌سازی از آب سرد استفاده کرد.

سیستم خلاء

• این سیستم به خروجی بخارات بالای راکتور متصل است و وظیفه ایجاد خلاء در مرحله تکمیل واکنش را بر عهده دارد. اجزای اصلی آن شامل یک کندانسور (Condenser) برای سرد و مایع کردن بخارات خروجی (آب و مونومر) و یک پمپ خلاء (Vacuum Pump) برای مکش گازهای غیرقابل تقطیر و ایجاد فشار منفی است.

سایر تجهیزات جانبی

• ابزار دقیق و کنترلرها: برای کنترل دقیق فرآیند، راکتور به سنسورهای مختلفی مجهز است. این ابزارها شامل سنسورهای دما، ترانسمیترهای فشار و سنسورهای سطح‌سنج هستند. اطلاعات این سنسورها به یک سیستم کنترل مرکزی مانند PLC (کنترل‌گر منطقی برنامه‌پذیر) ارسال می‌شود که به صورت خودکار مراحل مختلف فرآیند را طبق برنامه اجرا می‌کند.
• ولوها و سیستم‌های لوله‌کشی: تمام خطوط لوله ورودی و خروجی راکتور به ولوهای صنعتی مناسب برای کار در دما و فشار بالا مجهز هستند. به خصوص، خط لوله خروجی مذاب پلیمر معمولاً دارای سیستم گرمایش جانبی (Trace Heating) است تا از انجماد و مسدود شدن مسیر توسط پلیمر جلوگیری شود.

فرآیند گام به گام تولید نایلون در راکتور بچ (Batch)

فرآیند تولید نایلون در یک راکتور پلی آمید بچ، یک توالی دقیق و مهندسی‌شده از مراحل است که بی‌شباهت به یک دستورالعمل پیچیده آزمایشگاهی در مقیاس صنعتی نیست. هر مرحله، از آماده‌سازی اولیه راکتور گرفته تا تخلیه نهایی محصول، تأثیری مستقیم بر کیفیت، خواص و یکنواختی پلیمر تولیدی دارد. در ادامه، این مراحل به صورت کامل و با جزئیات فنی تشریح می‌شوند.

مرحله پیشا-تولید: آماده‌سازی راکتور

قبل از شروع هر بچ جدید، راکتور باید به دقت برای پذیرش مواد اولیه آماده شود. این مرحله تضمین می‌کند که فرآیند در شرایطی ایده‌آل و بدون هیچ‌گونه آلودگی آغاز گردد.

بازرسی و اطمینان از تمیز بودن راکتور

هرگونه باقی‌مانده از بچ قبلی یا آلودگی‌های دیگر می‌تواند به عنوان سمی برای واکنش عمل کرده، باعث تغییر رنگ محصول (زرد شدن) یا ایجاد نقاط ضعف در ساختار پلیمر شود. به همین دلیل، پس از هر بچ، راکتورها تحت فرآیندهای تمیزکاری قرار می‌گیرند. برای گریدهای حساس، این فرآیند می‌تواند شامل شستشو با حلال‌های خاص یا حتی تمیزکاری پیرولیتیک (تجزیه حرارتی باقی‌مانده‌ها در دمای بسیار بالا) باشد. بازرسی چشمی داخل راکتور (در صورت امکان) و اطمینان از پاک بودن سطوح، یک اقدام استاندارد است.

تست نشتی (Leak Test) سیستم

از آنجایی که فرآیند در دما و فشار بالا و همچنین تحت خلاء انجام می‌شود، هرگونه نشتی در سیستم می‌تواند فاجعه‌بار باشد. یک نشتی کوچک هوا (اکسیژن) در دمای بالا، باعث تخریب شدید مذاب پلیمر و افت کیفیت آن می‌شود. برای جلوگیری از این مشکل، قبل از شروع، راکتور کاملاً بسته شده و با گاز نیتروژن تحت فشار قرار می‌گیرد. سپس اپراتورها برای مدتی (مثلاً ۳۰ دقیقه) افت فشار را زیر نظر می‌گیرند. هرگونه افت فشار نشان‌دهنده نشتی در سیستم (مانند فلنج‌ها یا آب‌بندی همزن) است که باید قبل از شروع فرآیند، کاملاً برطرف گردد.

فرآیند اینرت کردن (Inerting) یا جایگزینی هوا با نیتروژن

برای حذف کامل اکسیژن، صرفاً پر کردن راکتور با نیتروژن کافی نیست. فرآیندی به نام “purge” یا پالایش انجام می‌شود. در این روش، راکتور چندین بار متوالی با نیتروژن پر فشار شده و سپس فشار آن تا حد اتمسفر تخلیه می‌شود. این سیکل‌های پر و خالی کردن، اکسیژن باقی‌مانده را رقیق کرده و از سیستم خارج می‌کند تا غلظت آن به سطح ایمن و استاندارد (معمولاً زیر ۵۰ ppm) برسد و یک اتمسفر کاملاً خنثی در داخل راکتور ایجاد شود.

مرحله ۱: شارژینگ (Charging)

تشریح نحوه شارژ مونومرها (کاپرولاکتام مذاب یا محلول نمک AH)

پس از آماده‌سازی، مواد اولیه به راکتور منتقل می‌شوند. برای تولید نایلون ۶، کاپرولاکتام که در دمای اتاق جامد است، ابتدا در یک مخزن ذوب جداگانه حرارت داده شده و سپس به صورت مذاب داغ به داخل راکتور پمپ می‌شود. برای نایلون ۶۶، نمک AH معمولاً به صورت یک محلول غلیظ آبی (مثلاً محلول ۶۰ درصد در آب) شارژ می‌گردد. در این حالت، مرحله اول گرمایش در راکتور صرف تبخیر این آب اضافی خواهد شد.

روش تزریق دقیق افزودنی‌ها (کاتالیست، پایدارکننده)

افزودنی‌ها در مقادیر بسیار کم اما تاثیرگذار به فرآیند اضافه می‌شوند، بنابراین دقت در میزان تزریق آن‌ها حیاتی است. این مواد معمولاً در یک مخزن کوچک‌تر و جداگانه در مقدار کمی از مونومر حل شده و سپس به راکتور تزریق می‌شوند تا از توزیع یکنواخت آن‌ها در کل حجم مواد اطمینان حاصل شود. برای این کار از پمپ‌های تزریق دقیق (Dosing Pumps) استفاده می‌گردد.

مرحله ۲: فاز گرمایش و افزایش فشار

بررسی پروفایل دمایی در مرحله گرمایش

گرمایش راکتور به صورت ناگهانی انجام نمی‌شود، بلکه از یک “پروفایل دمایی” مشخص پیروی می‌کند. سیستم کنترل، دمای راکتور را با نرخ معینی (مثلاً ۲ درجه سانتی‌گراد در دقیقه) افزایش می‌دهد. این شیب حرارتی کنترل‌شده از ایجاد تنش حرارتی در دستگاه جلوگیری کرده و تضمین می‌کند که واکنش به آرامی و به صورت یکنواخت آغاز شود.

دلایل فنی افزایش فشار با نیتروژن

همزمان با گرمایش، فشار داخل راکتور نیز با تزریق نیتروژن افزایش می‌یابد. این فشار مثبت، علاوه بر تضمین اتمسفر خنثی، در تولید نایلون ۶۶ به نگه داشتن آب در فاز مایع در دماهای بالای ۱۰۰ درجه سانتی‌گراد کمک می‌کند. این کار از جوشش و کف کردن شدید محلول در مراحل اولیه جلوگیری کرده و انتقال حرارت را بهبود می‌بخشد.

H4: شروع فاز پیش-پلیمریزاسیون

با رسیدن دما به نقطه مشخص، واکنش به آرامی شروع می‌شود. در این مرحله که به آن پیش-پلیمریزاسیون می‌گویند، مولکول‌های مونومر به هم متصل شده و زنجیره‌های کوتاه (الیگومرها) را تشکیل می‌دهند. این مرحله با شروع افزایش تدریجی ویسکوزیته مذاب قابل تشخیص است.

مرحله ۳: فاز اصلی پلیمریزاسیون

تثبیت دما و فشار در نقطه تنظیم (Set Point)

پس از رسیدن به دمای اصلی واکنش (معمولاً در محدوده ۲۵۰ تا ۲۸۰ درجه سانتی‌گراد)، سیستم کنترل، دما را برای مدت زمان مشخصی در همین نقطه ثابت نگه می‌دارد. این دوره زمانی که به آن “زمان اقامت” (Residence Time) یا “زمان پخت” (Cooking Time) نیز گفته می‌شود، به زنجیره‌های پلیمری اجازه می‌دهد تا به طول مورد نظر رشد کنند.

نحوه مانیتورینگ آنلاین ویسکوزیته از طریق گشتاور همزن

مهم‌ترین شاخص برای اپراتور جهت اطلاع از پیشرفت واکنش، ویسکوزیته است. سیستم کنترل به طور مداوم جریان برق (آمپراژ) یا گشتاور (Torque) مصرفی توسط موتور همزن را ثبت می‌کند. با غلیظ‌تر شدن مذاب، همزن برای چرخیدن به نیروی بیشتری نیاز دارد و این پارامترها افزایش می‌یابند. زمانی که نمودار آمپراژ یا گشتاور به یک حالت تقریباً پایدار می‌رسد و شیب آن کم می‌شود، نشان‌دهنده این است که بخش عمده واکنش انجام شده است.

مرحله ۴: فاز پسا-پلیمریزاسیون (خلاء)

فرآیند کاهش تدریجی فشار

پس از اتمام فاز اصلی، فشار نیتروژن داخل راکتور به آرامی و به صورت کنترل‌شده تخلیه می‌شود. کاهش ناگهانی فشار می‌تواند باعث جوشش شدید و ایجاد کف در مذاب غلیظ شده و خطوط لوله خروجی و سیستم خلاء را مسدود کند.

تشریح فنی نقش خلاء در خروج آب و مونومر

این مرحله، کلید دستیابی به خواص مکانیکی عالی در نایلون است. با اعمال خلاء عمیق، فشار داخل راکتور به شدت کاهش می‌یابد. این اختلاف فشار زیاد، یک نیروی محرکه قوی برای خروج مولکول‌های کوچک و فرار (آب و مونومرهای واکنش نکرده) از درون توده مذاب بسیار غلیظ ایجاد می‌کند. طبق اصل لوشاتلیه، حذف این محصولات جانبی، تعادل شیمیایی واکنش را به سمت تولید زنجیره‌های پلیمری بلندتر سوق می‌دهد.

چگونگی رسیدن به وزن مولکولی نهایی

خواص نهایی پلیمر مانند استحکام و چقرمگی، در این مرحله ساخته می‌شوند. مدت زمانی که مذاب تحت خلاء باقی می‌ماند، ارتباط مستقیمی با متوسط وزن مولکولی نهایی محصول دارد. هرچه این زمان طولانی‌تر باشد، پلیمر حاصل مستحکم‌تر خواهد بود.

مرحله ۵: تخلیه و گرانول‌سازی

استفاده از فشار مثبت نیتروژن برای کمک به تخلیه

قبل از شروع به کار پمپ تخلیه، راکتور مجدداً با نیتروژن کمی تحت فشار قرار می‌گیرد. این فشار مثبت از بالا، به هل دادن مذاب غلیظ به سمت ورودی پمپ در کف راکتور کمک کرده و از پدیده کاویتاسیون در پمپ جلوگیری می‌کند.

تشریح عملکرد پمپ دنده‌ای (Gear Pump)

برای خارج کردن مذاب بسیار غلیظ از راکتور، از پمپ‌های جابجایی مثبت قدرتمندی به نام پمپ دنده‌ای استفاده می‌شود. این پمپ‌ها با داشتن دو چرخ‌دنده با تلرانس بسیار کم، می‌توانند فشارهای بسیار بالایی (گاهی بیش از ۱۰۰ بار) تولید کرده و پلیمر را از طریق لوله‌ها و صفحات رشته‌ساز (Die Plate) به بیرون هدایت کنند.

توضیح فرآیند سردسازی رشته‌ها و برش (گرانول‌سازی)

مذاب پلیمری پس از خروج از پمپ، از یک صفحه فلزی سوراخ‌دار (Die Plate) عبور کرده و به شکل رشته‌های باریک (شبیه به اسپاگتی) خارج می‌شود. این رشته‌های داغ بلافاصله وارد یک کانال آب سرد طولانی می‌شوند تا به سرعت سرد و جامد شوند. در انتهای این کانال، یک دستگاه کاتر دوار (Pelletizer) رشته‌های جامد را به قطعات کوچک استوانه‌ای به نام گرانول برش می‌دهد. این گرانول‌ها پس از خشک شدن، محصول نهایی و آماده بسته‌بندی هستند.

فرآیند تولید نایلون در راکتور پیوسته (مثال: برج VK برای نایلون ۶)

فرآیند پیوسته، در تضاد کامل با منطق زمانی فرآیند بچ، بر اساس یک جریان مداوم و تقسیم‌بندی فضایی عمل می‌کند. در این سیستم، به جای انجام مراحل مختلف در زمان‌های متفاوت، هر مرحله از واکنش در یک منطقه (Zone) فیزیکی مجزا از یک سیستم طولانی و یکپارچه رخ می‌دهد. برج VK (مخفف عبارت آلمانی Vereinfacht Kontinuierlich به معنای “پیوسته ساده‌شده”)، استاندارد صنعتی برای تولید انبوه نایلون ۶ است و در ادامه، فرآیند گام به گام در این سیستم تشریح می‌شود.

منطقه ۱: شارژینگ و ذوب پیوسته

فرآیند از بالاترین نقطه برج آغاز می‌شود. خوراک اصلی، یعنی کاپرولاکتام مذاب، که از قبل در مخازن ذخیره حرارت‌داده شده، به همراه درصد بسیار دقیقی از کاتالیست (مانند آب) و پایدارکننده‌های زنجیره، به صورت مداوم به بالای برج پمپ می‌شود. در این منطقه ورودی، یک سیستم توزیع‌کننده (Distributor) تضمین می‌کند که خوراک مذاب به صورت یکنواخت در تمام سطح مقطع برج پخش شود. این توزیع یکنواخت برای جلوگیری از پدیده “کانالیزه شدن” (Channeling) – که در آن بخشی از مواد سریع‌تر از بقیه پایین می‌آید – حیاتی است و تضمین می‌کند که تمام مواد زمان اقامت یکسانی در راکتور داشته باشند.

منطقه ۲: پلیمریزاسیون اصلی در طول برج

پس از ورود، توده مواد به آرامی و تحت تاثیر نیروی گرانش در طول برج به سمت پایین حرکت می‌کند. در این سیستم هیچ همزن مکانیکی وجود ندارد؛ حرکت مواد به صورت جریان پلاگ (Plug Flow) است. ارتفاع بلند برج (که می‌تواند به ده‌ها متر برسد) به گونه‌ای طراحی شده که زمان اقامت کافی (چندین ساعت) برای رشد زنجیره‌های پلیمری را فراهم کند. دیواره برج به چندین منطقه حرارتی مستقل تقسیم شده است که دمای هر منطقه توسط یک ژاکت حرارتی جداگانه کنترل می‌شود. این قابلیت، امکان ایجاد یک پروفایل دمایی دقیق را فراهم می‌کند: معمولاً دمای مناطق بالایی برای شروع سریع واکنش بالاتر است و در مناطق پایینی دما کمی کاهش می‌یابد تا از واکنش‌های جانبی و تخریب پلیمر جلوگیری شود. کنترل دقیق این پروفایل دمایی، مهم‌ترین پارامتر عملیاتی برای دستیابی به وزن مولکولی هدف است.

منطقه ۳: خروج مذاب و رشته‌سازی

مذاب پلیمر پس از طی کردن تمام طول برج و رسیدن به ویسکوزیته مورد نظر، در انتهای آن جمع می‌شود. در این نقطه، یک پمپ دنده‌ای فشار قوی، مذاب داغ را به صورت پیوسته از برج خارج کرده و آن را به سمت یک صفحه رشته‌ساز (Die Plate) هدایت می‌کند. این صفحه دارای صدها سوراخ کوچک است که مذاب با عبور از آن‌ها به رشته‌های باریک تبدیل می‌شود. این رشته‌ها بلافاصله وارد یک حوضچه آب سرد شده و به سرعت جامد می‌شوند.

منطقه ۴: استخراج مونومر (Leaching)

پلیمریزاسیون کاپرولاکتام یک واکنش تعادلی است، به این معنی که حتی در انتهای فرآیند، حدود ۱۰٪ از کاپرولاکتام به صورت واکنش‌نکرده در ساختار پلیمر باقی می‌ماند. این مونومر باقی‌مانده باید حذف شود. برای این کار، گرانول‌های اولیه که پس از برش رشته‌ها به دست آمده‌اند، وارد یک برج استخراج (Extraction Tower) می‌شوند. در این برج، گرانول‌ها از بالا به پایین حرکت کرده و جریانی از آب داغ و دمینرال از پایین به بالا از میان آن‌ها عبور می‌کند. این جریان آب داغ، کاپرولاکتام باقی‌مانده را در خود حل کرده و آن را از گرانول‌ها “شستشو” می‌دهد. آب خروجی از این مرحله که سرشار از مونومر است، برای بازیافت و استفاده مجدد به واحدهای تقطیر فرستاده می‌شود.

منطقه ۵: خشک‌سازی و پسا-پلیمریزاسیون (SSP)

گرانول‌های شسته شده که اکنون مرطوب هستند، وارد یک خشک‌کن پیوسته می‌شوند. در این دستگاه، جریان قوی از گاز نیتروژن داغ و خشک از میان گرانول‌ها عبور کرده و رطوبت آن‌ها را تا مقادیر بسیار پایین (کمتر از ۰.۱ درصد) کاهش می‌دهد. برای دستیابی به گریدهای با استحکام بسیار بالا، گرانول‌های خشک شده وارد مرحله نهایی یعنی پسا-پلیمریزاسیون در فاز جامد (Solid State Polymerization – SSP) می‌شوند. در این مرحله، گرانول‌ها در یک راکتور دیگر برای چندین ساعت تحت دمای بالا (اما زیر نقطه ذوب) و در اتمسفر نیتروژن یا خلاء نگه داشته می‌شوند. در این شرایط، زنجیره‌های پلیمری تحرک کافی برای واکنش بیشتر و طولانی‌تر شدن را دارند. این فرآیند بدون نیاز به مدیریت مذاب بسیار غلیظ، وزن مولکولی و در نتیجه خواص مکانیکی نایلون را به میزان قابل توجهی افزایش می‌دهد. محصول خروجی از این مرحله، گرانول نایلون با بالاترین کیفیت و آماده برای فروش است.

چه انواعی از راکتور برای تولید نایلون وجود دارد؟

در صنعت تولید پلی آمید، بر اساس مقیاس تولید، نوع محصول و استراتژی عملیاتی، از دو نوع اصلی سیستم راکتور استفاده می‌شود: ناپیوسته (Batch) و پیوسته (Continuous). هر کدام از این سیستم‌ها دارای ویژگی‌ها، مزایا و معایب خاص خود هستند.

راکتورهای ناپیوسته سنتز پلی آمید (Batch)

• تشریح کامل فرآیند و سیکل کاری: در یک سیستم ناپیوسته، یک چرخه کامل تولید در یک نوبت یا “بچ” انجام می‌شود. راکتور با مواد اولیه شارژ شده، کل فرآیند پلیمریزاسیون از ابتدا تا انتها در آن صورت می‌گیرد و پس از تخلیه کامل محصول، راکتور برای بچ بعدی آماده‌سازی می‌شود. این فرآیند ذاتاً یک عملیات “شروع-پایان” (Start-Stop) است.
• مزایا و معایب فنی:
  • مزایا: مهم‌ترین مزیت این سیستم، انعطاف‌پذیری بسیار بالا است. تغییر فرمولاسیون، تولید گریدهای مختلف نایلون با افزودنی‌های متفاوت و تولید در حجم‌های کم در این راکتورها به سادگی امکان‌پذیر است.
  • معایب: بهره‌وری این سیستم‌ها به دلیل وجود زمان‌های مرده (Downtime) بین هر بچ (برای تمیزکاری، گرمایش و سرمایش) پایین‌تر است. همچنین، احتمال بروز تفاوت‌های جزئی در کیفیت محصول بین بچ‌های مختلف (Batch-to-Batch Variation) وجود دارد.
• کاربردهای اصلی (گریدهای مهندسی): این راکتورها انتخاب ایده‌آل برای تولید پلیمرهای مهندسی خاص، کامپاندها و مستربچ‌ها هستند؛ محصولاتی که معمولاً در حجم کم اما با ارزش افزوده بالا تولید می‌شوند و نیازمند تغییرات مکرر در فرمولاسیون هستند.

راکتورهای پیوسته (Continuous)

• تشریح کامل فرآیند و جریان مواد: در یک سیستم پیوسته، خوراک‌دهی مواد اولیه به ابتدای سیستم و برداشت محصول نهایی از انتهای آن به صورت مداوم و بدون توقف انجام می‌شود. فرآیند به صورت ۲۴ ساعته در یک حالت پایدار (Steady-State) عملیاتی است و نیازی به توقف و راه‌اندازی مجدد ندارد.
• معرفی مدل‌های صنعتی (راکتور VK): کلاسیک‌ترین مثال برای تولید انبوه نایلون ۶، راکتور لوله‌ای VK است. این راکتور یک برج عمودی و بلند است که مذاب پلیمر تحت نیروی گرانش از بالا به پایین حرکت می‌کند. هر منطقه از این برج دارای دمای مشخصی است و به یکی از مراحل فرآیند (ذوب، پلیمریزاسیون، تکمیل واکنش) اختصاص دارد. مواد اولیه به طور مداوم از بالا تزریق و گرانول نایلون به صورت پیوسته از پایین خارج می‌شود.
• مزایا و معایب فنی:
  • مزایا: حجم تولید بسیار بالا و کیفیت کاملاً یکنواخت و پایدار محصول از ویژگی‌های اصلی این سیستم است. هزینه‌های عملیاتی به ازای هر کیلوگرم محصول به دلیل اتوماسیون بالا و بهره‌وری انرژی، پایین‌تر است.
  • معایب: این سیستم‌ها فاقد انعطاف‌پذیری هستند و برای تولید یک گرید مشخص برای مدت زمان طولانی طراحی شده‌اند. هزینه سرمایه‌گذاری اولیه برای راه‌اندازی آن‌ها نیز بسیار سنگین است.
• کاربردهای اصلی (تولید انبوه الیاف): این راکتورها ستون اصلی واحدهای تولیدی بزرگ هستند و برای تولید انبوه (Commodity Scale) گریدهای استاندارد نایلون، به ویژه برای کاربردهای صنعت نساجی (تولید الیاف فرش و پوشاک) و قطعات خودرو به کار می‌روند.

جدول مقایسه فنی و اقتصادی بین دو سیستم برای تولید نایلون

ویژگی	راکتور ناپیوسته (Batch)	راکتور پیوسته (Continuous)
حجم تولید	پایین تا متوسط	بسیار بالا
یکنواختی محصول	خوب (با احتمال تغییر بین بچ‌ها)	عالی و کاملاً پایدار
انعطاف‌پذیری تولید	بسیار بالا (مناسب برای گریدهای متنوع)	بسیار پایین (مناسب برای یک گرید)
سرمایه‌گذاری اولیه (CAPEX)	نسبتاً پایین	بسیار بالا
هزینه عملیاتی (OPEX)	بالاتر (به ازای هر کیلوگرم)	پایین‌تر (به ازای هر کیلوگرم)
کاربرد اصلی	پلیمرهای مهندسی، کامپاندهای خاص	الیاف نساجی، گریدهای استاندارد

نکات کلیدی در انتخاب و خرید راکتور پلی آمید

انتخاب و خرید راکتور پلی آمید یک تصمیم سرمایه‌ای مهم است که نیازمند بررسی دقیق جنبه‌های فنی و تجاری است. این بخش به عنوان یک راهنما، به خریداران و مدیران پروژه در اتخاذ یک تصمیم آگاهانه کمک می‌کند.

عوامل موثر بر قیمت راکتور چیست؟

قیمت نهایی یک راکتور پلی آمید به عوامل متعددی بستگی دارد. شناخت این عوامل به شما کمک می‌کند تا مشخصات فنی مورد نیاز خود را با بودجه پروژه تطبیق دهید.

• تاثیر مستقیم ظرفیت و مقیاس تولید: مهم‌ترین عامل تعیین‌کننده قیمت، حجم یا ظرفیت راکتور است. طبیعتاً راکتورهای با ظرفیت تولید بالاتر (مثلاً ۱۰ تن در هر بچ) به دلیل ابعاد بزرگ‌تر و نیاز به متریال بیشتر، قیمت بالاتری نسبت به راکتورهای کوچک‌تر (مثلاً ۱ تن در هر بچ) دارند.
• تاثیر متریال ساخت و آلیاژهای ویژه: متریال استاندارد برای ساخت راکتور، فولاد ضد زنگ 316L است. اما اگر فرآیند شما نیازمند مقاومت به خوردگی بالاتری باشد و از آلیاژهای گران‌قیمت‌تری مانند Hastelloy استفاده شود، قیمت تمام‌شده دستگاه به شکل قابل توجهی افزایش خواهد یافت.
• تاثیر سطح اتوماسیون و ابزار دقیق: یک راکتور می‌تواند با یک پنل کنترل دستی ساده یا یک سیستم اتوماسیون کامل مبتنی بر PLC عرضه شود. هرچه سطح اتوماسیون، تعداد و کیفیت سنسورها و ابزار دقیق بالاتر باشد، راکتور قیمت بیشتری خواهد داشت. سیستم‌های تمام‌خودکار، خطای اپراتوری را کاهش داده و کیفیت محصول را تضمین می‌کنند اما هزینه اولیه بالاتری دارند.
• تاثیر کشور و برند سازنده: سازندگان اروپایی (به خصوص آلمان و ایتالیا) به دلیل سابقه طولانی، رعایت استانداردهای سخت‌گیرانه و کیفیت ساخت بالا، معمولاً قیمت‌های بالاتری نسبت به سازندگان آسیایی (مانند چین و هند) دارند. برند و اعتبار شرکت سازنده نیز نقش مهمی در قیمت‌گذاری ایفا می‌کند.

چه سوالات فنی و کلیدی باید از سازنده پرسید؟

قبل از نهایی کردن خرید، حتماً این سوالات را از شرکت سازنده بپرسید تا از توانایی فنی آن‌ها اطمینان حاصل کنید:

• سوالات مربوط به سابقه و تجربه مشخص در ساخت راکتور پلیمر:
  • “شرکت شما تاکنون چند دستگاه راکتور برای فرآیندهای پلیمریزاسیون با ویسکوزیته بالا طراحی و ساخته است؟”
• سوالات مربوط به استانداردها، گواهی‌نامه‌ها و کنترل کیفیت:
  • “راکتور بر اساس کدام کدهای طراحی بین‌المللی (مانند ASME یا PED) ساخته می‌شود؟”
  • “فرآیند کنترل کیفیت شما در مراحل مختلف ساخت، از جمله تست متریال اولیه، بازرسی جوش‌ها و تست فشار نهایی، چگونه است؟”
  • “چه گواهی‌نامه‌ها و مدارک فنی (مانند گواهی متریال، گزارش تست‌ها) را به همراه دستگاه ارائه می‌دهید؟”
• سوالات مربوط به گارانتی و خدمات پس از فروش:
  • “مدت زمان گارانتی دستگاه چقدر است و شامل چه مواردی می‌شود؟”
  • “سطح پشتیبانی فنی شما برای مراحل نصب، راه‌اندازی و آموزش اپراتورها چگونه است؟”
  • “وضعیت تامین قطعات یدکی اصلی مانند مکانیکال سیل چگونه است؟”

راکتور نو یا دست دوم؟ تحلیل ریسک‌ها و مزایا

• بررسی فنی و اقتصادی خرید تجهیزات دست دوم: خرید یک راکتور دست دوم می‌تواند از نظر هزینه اولیه (CAPEX) وسوسه‌انگیز باشد، اما با ریسک‌های فنی بالایی همراه است. مزیت اصلی آن، قیمت پایین‌تر و زمان تحویل کوتاه‌تر است. با این حال، معایب آن شامل عدم وجود گارانتی، تکنولوژی قدیمی‌تر، تاریخچه نامشخص (احتمال وجود خستگی فلز یا خوردگی پنهان) و هزینه‌های پیش‌بینی‌نشده برای تعمیر و نگهداری است.
• نکات مهم در بازرسی یک راکتور کارکرده: اگر قصد خرید یک راکتور دست دوم را دارید، حتماً بازرسی‌های دقیقی را توسط یک تیم فنی مجرب انجام دهید. نکات کلیدی برای بازرسی عبارتند از:
  • بررسی کامل سطح داخلی: به دنبال هرگونه نشانه خوردگی، تَرَک یا سائیدگی باشید.
  • تست ضخامت‌سنجی دیواره‌ها: برای اطمینان از عدم کاهش ضخامت بدنه به دلیل خوردگی.
  • بازرسی جوش‌ها: بررسی کیفیت و سلامت تمام خطوط جوش.
  • بررسی کامل اسناد فنی: درخواست نقشه‌های ساخت اولیه و سوابق تعمیر و نگهداری.پ

جمع‌بندی

همانطور که در این راهنمای فنی بررسی شد، راکتور پلی آمید یک تجهیز مهندسی بسیار تخصصی است که عملکرد آن به طور مستقیم بر کیفیت و خواص محصول نهایی تاثیر می‌گذارد. درک چالش‌های کلیدی فرآیند، از جمله مدیریت ویسکوزیته بالای مذاب، نیاز به کنترل دقیق دما و ضرورت اعمال خلاء، اساس طراحی و انتخاب یک راکتور کارآمد را تشکیل می‌دهد. از ساختار بدنه و سیستم همزن گرفته تا انواع مختلف بچ و پیوسته، هر جنبه از این تجهیز باید متناسب با اهداف تولیدی و گرید نایلون مورد نظر انتخاب شود.

اکنون که با تمام جنبه‌های فنی، عملیاتی و تجاری یک راکتور پلی آمید آشنا شدید، گام بعدی، انتخاب یک شریک قابل اعتماد برای طراحی و ساخت این تجهیز کلیدی است. مجموعه ما با تکیه بر سال‌ها تجربه در زمینه مهندسی و ساخت راکتورهای پلیمریزاسیون، آماده ارائه مشاوره فنی و ساخت راکتوری متناسب با نیازهای دقیق خط تولید شماست. برای دریافت مشاوره تخصصی و مشخصات فنی با کارشناسان ما به شماره 09142178355 تماس بگیرید.
