راهنمای جامع راه اندازی خط تولید لوله و پروفیل

محصولاتی مانند لوله‌های پلیمری در صنایع آب‌رسانی و ساختمانی، و پروفیل‌های UPVC در صنعت در و پنجره، از جمله پرمصرف‌ترین کالاهای تولیدی به روش اکستروژن هستند. تقاضای بالای بازار برای این محصولات، سرمایه‌گذاری برای راه‌اندازی خط تولید آن‌ها را به یک فرصت تجاری جذاب تبدیل کرده است. با این حال، راه‌اندازی یک خط تولید لوله و پروفیل یک سرمایه‌گذاری پیچیده است که موفقیت آن نیازمند شناخت دقیق مجموعه‌ای از ماشین‌آلات است که باید به صورت یکپارچه و هماهنگ با یکدیگر کار کنند.

این راهنمای جامع، به عنوان یک نقشه راه برای سرمایه‌گذاران و مدیران فنی عمل می‌کند. در این مقاله، ما ابتدا اجزای اصلی و مشترک این خطوط را معرفی می‌کنیم، سپس به صورت تفکیک‌شده به بررسی جزئیات تخصصی هر یک از خطوط تولید لوله و پروفیل می‌پردازیم و در نهایت، ملاحظات کلیدی برای سرمایه‌گذاری و برآورد هزینه را تشریح خواهیم کرد.

آنچه در این مطلب می‌خوانید :

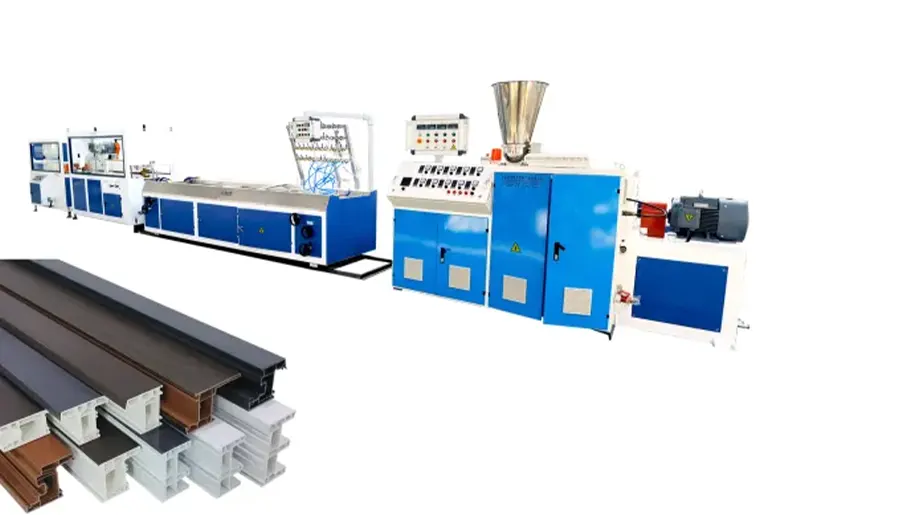

اجزای اصلی خط تولید لوله و پروفیل

یک خط تولید کامل و استاندارد از مجموعه‌ای از ماشین‌آلات تشکیل شده که به صورت متوالی (in-line) وظیفه تبدیل ماده اولیه به محصول نهایی را بر عهده دارند. در ادامه، این اجزا به ترتیب فرآیند معرفی می‌شوند:

۱. اکسترودر (Extruder)

نقطه شروع هر خط تولید، دستگاه اکسترودر است. وظیفه اصلی و انحصاری این دستگاه، دریافت ماده اولیه پلیمری (به شکل گرانول یا پودر)، ذوب کردن آن تحت حرارت و فشار کنترل‌شده، و در نهایت تولید یک جریان مذاب کاملاً یکنواخت و همگن است. کیفیت و پایداری عملکرد کل خط تولید، به طور مستقیم به عملکرد صحیح و انتخاب درست این دستگاه بستگی دارد.

انتخاب نوع اکسترودر (مانند تک مارپیچ برای لوله پلی‌اتیلن یا دو مارپیچ کونیکال برای پروفیل UPVC) اولین و مهم‌ترین تصمیم فنی است. از آنجایی که تحلیل کامل این دستگاه خود یک بحث تخصصی و مفصل است، برای کسب اطلاعات جامع در مورد مشخصات فنی، انواع و راهنمای خرید آن، می‌توانید به مقالات تخصصی ما در این زمینه مراجعه کنید:

۲. قالب (Die Head)

این قطعه که به فلنج اکسترودر متصل می‌شود، یک ابزار مهندسی بسیار دقیق است. وظیفه آن تبدیل جریان مذاب دایره‌ای شکل خروجی از اکسترودر به سطح مقطع پیچیده پروفیل یا دیواره‌های لوله است. کیفیت ساخت و طراحی داخلی قالب، بیشترین تاثیر را بر دقت ابعادی و کیفیت سطح محصول نهایی دارد.

۳. میز کالیبراسیون (Calibration Table)

محصول اکسترود شده در حالت مذاب، هنوز شکل پایداری ندارد. در این بخش، پروفیل یا لوله از درون مجموعه‌ای از قالب‌های کالیبراسیون عبور می‌کند. همزمان، یک پمپ خلاء (وکیوم) هوای بین محصول و دیواره کالیبراتور را مکش کرده و باعث می‌شود پلاستیک مذاب به دیواره سرد آن بچسبد و شکل دقیق خود را پیدا کند.

۴. وان خنک‌کننده (Cooling Tank)

پس از اینکه محصول در میز کالیبراسیون ابعاد اولیه خود را به دست آورد، باید به سرعت خنک شود تا شکل آن تثبیت گردد. این کار در یک یا چند وان (حمام) آب انجام می‌شود که محصول از درون آن عبور می‌کند. سیستم پاشش آب و کنترل دمای آب در این مرحله برای جلوگیری از اعوجاج و تنش‌های داخلی در محصول، اهمیت زیادی دارد.

۵. دستگاه کشنده

این دستگاه وظیفه اعمال نیروی کششی یکنواخت و بیرون کشیدن محصول از تمام مراحل قبلی را بر عهده دارد. سرعت کشنده باید کاملاً با سرعت خروجی اکسترودر هماهنگ باشد، زیرا هرگونه نوسان در سرعت کشش، مستقیماً باعث نازک یا ضخیم شدن دیواره محصول می‌شود.

۶. دستگاه برش

در این ایستگاه، محصول که به صورت یک شاخه پیوسته است، به طول‌های مشخص (مثلاً ۶ متر) برش داده می‌شود. این کار معمولاً توسط یک اره اتوماتیک انجام می‌شود که روی یک ریل متحرک نصب شده است. این سیستم به اره اجازه می‌دهد تا همزمان با محصول حرکت کرده و برشی تمیز و دقیق را بدون نیاز به توقف خط تولید، انجام دهد.

۷. میز تخلیه

آخرین ایستگاه خط تولید که وظیفه آن دریافت شاخه‌های برش خورده و هدایت آن‌ها به محل بسته‌بندی است. این میز معمولاً دارای یک سیستم تخلیه پنوماتیک (بادی) است که پروفیل یا لوله را به صورت خودکار به کنار میز منتقل می‌کند.

جزئیات تخصصی خط تولید لوله

فرآیند تولید لوله‌های پلیمری، هرچند از اصول کلی اکستروژن پیروی می‌کند، اما نیازمند مجموعه‌ای از تجهیزات پایین‌دستی است که به طور خاص برای ایجاد و حفظ ساختار استوانه‌ای و توخالی محصول طراحی شده‌اند. درک عملکرد دقیق هر یک از این اجزا، برای تولید لوله‌ای باکیفیت و مطابق با استانداردها، ضروری است.

قالب لوله و کالیبراسیون دقیق قطر

نقطه آغازین شکل‌دهی، قالب لوله است. در این قطعه مهندسی، مذاب پلاستیک از اطراف یک سنبه مرکزی (Mandrel) عبور داده می‌شود تا یک دیواره استوانه‌ای یکنواخت ایجاد کند. بلافاصله پس از خروج از قالب، لوله نرم وارد یک غلاف کالیبراسیون (Calibration Sleeve) می‌شود که درون یک محفظه خلاء (وکیوم) قرار دارد. فشار منفی ایجاد شده توسط پمپ وکیوم، لوله داغ را به دیواره داخلی و سرد کالیبراتور می‌چسباند. این فرآیند دو هدف کلیدی را دنبال می‌کند: اول، تثبیت دقیق قطر خارجی لوله مطابق با استاندارد؛ دوم، ایجاد یک سطح صاف و اولیه برای شروع فرآیند خنک‌کاری.

سیستم خنک‌کننده اسپری و تثبیت نهایی ابعاد

برای اینکه لوله شکل خود را به طور کامل حفظ کند و دچار اعوجاج یا بیضی شدن (Ovality) نشود، باید به سرعت و به صورت یکنواخت خنک شود. این کار در یک یا چند وان (حمام) آب انجام می‌شود. در این وان‌ها، آب خنک از طریق نازل‌های متعدد به صورت اسپری و با فشار بر روی تمام سطح لوله پاشیده می‌شود. این روش پاششی، انتقال حرارت بسیار موثرتری نسبت به غوطه‌وری ساده دارد و تضمین می‌کند که تمام نقاط سطح لوله با نرخ یکسانی خنک شوند، که این امر برای جلوگیری از ایجاد تنش‌های داخلی در دیواره لوله حیاتی است.

کشنده کاترپیلار و کنترل ضخامت دیواره

نیروی محرکه خط تولید، دستگاه کشنده است که در صنعت لوله معمولاً از نوع کاترپیلار (Caterpillar) می‌باشد. این دستگاه از دو یا چند تسمه یا فک متحرک و موازی تشکیل شده که لوله را در بر گرفته و با نیروی یکنواخت و سرعت کاملاً ثابت به جلو می‌کشند. پایداری سرعت این دستگاه اهمیت فوق‌العاده‌ای دارد، زیرا هرگونه نوسان در سرعت کشش، مستقیماً باعث نازک یا ضخیم شدن دیواره لوله (Wall Thickness) می‌شود. هماهنگی دقیق بین سرعت خروجی اکسترودر و سرعت کشنده، پارامتر اصلی برای کنترل ضخامت دیواره و در نتیجه وزن نهایی لوله است.

برش سیاره‌ای و مارکینگ محصول

در انتهای خط، لوله‌ها باید در طول‌های استاندارد (معمولاً ۶ یا ۱۲ متر) برش داده شوند. برای لوله‌ها، به خصوص لوله‌های با قطر بالا، از دستگاه برش سیاره‌ای استفاده می‌شود. در این سیستم، مجموعه‌ای از تیغه‌های برش به دور لوله در حال حرکت می‌چرخند و یک برش کاملاً عمود، صاف و بدون پلیسه ایجاد می‌کنند. قبل از این مرحله نیز، یک دستگاه مارکر یا چاپگر جوهرافشان، مشخصات کلیدی محصول مانند نام تجاری، قطر، فشار کاری و تاریخ تولید را به صورت پیوسته بر روی سطح لوله چاپ می‌کند.

جزئیات تخصصی خط تولید پروفیل

تولید پروفیل‌ها، به ویژه پروفیل‌های پیچیده‌ای مانند مقاطع در و پنجره UPVC، نیازمند تجهیزات پایین‌دستی با دقت و پیچیدگی بسیار بالاتری نسبت به خطوط تولید لوله است. در این فرآیند، تمرکز اصلی بر حفظ شکل هندسی پیچیده و کیفیت سطح محصول است.

قالب پروفیل و پیچیدگی طراحی آن

قالب پروفیل، کلیدی‌ترین و پیچیده‌ترین بخش تکنولوژی در این خط تولید است. برخلاف قالب‌های ساده لوله، طراحی یک قالب پروفیل با چندین حفره داخلی و ضخامت‌های دیواره متفاوت، یک فرآیند مهندسی بسیار دقیق است. طراح باید اطمینان حاصل کند که سرعت جریان مذاب در تمام نقاط سطح مقطع پروفیل یکسان باشد تا از اعوجاج، تابیدگی یا نقاط ضعف در محصول نهایی جلوگیری شود. ساخت این قالب‌ها نیازمند ماشین‌کاری CNC بسیار دقیق و فولادهای آلیاژی باکیفیت است و هزینه آن بخش قابل توجهی از سرمایه‌گذاری خط را تشکیل می‌دهد.

میز کالیبراسیون خشک و سیستم وکیوم

مهم‌ترین تفاوت در این بخش، استفاده از کالیبراسیون خشک (Dry Calibration) است. برخلاف لوله که مستقیماً وارد حمام آب می‌شود، پروفیل داغ ابتدا وارد میز کالیبراسیون می‌شود که از چندین قالب کالیبراتور خشک و پشت سر هم تشکیل شده است. این کالیبراتورها که دارای کانال‌های خنک‌کاری داخلی هستند، با استفاده از وکیوم، سطوح خارجی پروفیل را به دیواره‌های خود چسبانده و شکل هندسی پیچیده آن را تثبیت می‌کنند. در این مرحله فقط سطح خارجی پروفیل با دیواره سرد کالیبراتور در تماس است و هنوز به طور کامل خنک نشده است.

کشنده پروفیل (معمولاً از نوع تسمه‌ای یا پد)

برای جلوگیری از هرگونه آسیب یا فشار بر روی دیواره‌های حساس و تزئینی پروفیل، از کشنده‌هایی با سطح تماس نرم و گسترده استفاده می‌شود. کشنده‌های کاترپیلار که برای لوله مناسب هستند، در اینجا جای خود را به کشنده‌های تسمه‌ای یا پدی (Belt/Pad Haul-off) می‌دهند. این دستگاه‌ها با استفاده از تسمه‌های لاستیکی پهن، پروفیل را با نیروی یکنواخت و بدون ایجاد خراش یا تغییر شکل، در طول خط به جلو می‌کشند. هماهنگی سرعت این دستگاه با اکسترودر، مانند خط لوله، برای حفظ دقت ابعادی حیاتی است.

اره اتوماتیک و میز تخلیه

برش پروفیل نیز نیازمند دقت بالایی است تا مقطع برش کاملاً صاف و تمیز باشد. در این ایستگاه از یک اره اتوماتیک دقیق (Saw Cutter) استفاده می‌شود که همراه با پروفیل حرکت کرده و آن را در طول‌های تنظیم‌شده برش می‌دهد. اغلب این سیستم‌ها به یک مکنده گرد و غبار (چیپس) نیز مجهز هستند. پس از برش، شاخه‌های پروفیل به روی میز تخلیه منتقل شده و اپراتور آن‌ها را برای کنترل کیفیت نهایی و بسته‌بندی آماده می‌کند.

ملاحظات کلیدی برای سرمایه‌گذاری و راه‌اندازی

راه‌اندازی یک خط تولید موفق، فراتر از خرید ماشین‌آلات است و نیازمند برنامه‌ریزی دقیق در حوزه‌های مالی، فنی و بازاریابی است. سرمایه‌گذاران و مدیران باید قبل از هر اقدامی، موارد زیر را به دقت مورد بررسی قرار دهند.

برآورد هزینه: عوامل موثر بر قیمت خط تولید

قیمت تمام شده یک خط تولید لوله یا پروفیل، یک عدد ثابت نیست و به شدت تحت تاثیر انتخاب‌های فنی و سطح اتوماسیون قرار دارد. مهم‌ترین عوامل تعیین‌کننده قیمت عبارتند از:

  • ظرفیت و سایز اکسترودر: این مورد بزرگترین بخش هزینه را تشکیل می‌دهد. اکسترودرهای با ظرفیت بالاتر نیازمند موتور و گیربکس قوی‌تر و سیلندر-ماردون بزرگتری هستند.
  • پیچیدگی تجهیزات پایین‌دستی: برای مثال، قیمت یک قالب پروفیل پیچیده UPVC به مراتب بالاتر از یک قالب لوله ساده است. همچنین، کشنده‌های چند فکه یا اره‌های با دقت بالا، هزینه را افزایش می‌دهند.
  • سطح اتوماسیون: استفاده از سیستم‌های کنترل PLC پیشرفته، سنسورهای کنترل ضخامت اتوماتیک و سیستم‌های بسته‌بندی رباتیک، هزینه اولیه را بالا می‌برد اما می‌تواند هزینه‌های نیروی انسانی و ضایعات تولید را در بلندمدت کاهش دهد.
  • برند قطعات: استفاده از قطعات مکانیکی و الکترونیکی اروپایی یا برندهای معتبر آسیایی، هزینه ساخت را نسبت به قطعات چینی درجه دو افزایش می‌دهد، اما دوام و پایداری خط را تضمین می‌کند.

فضای مورد نیاز و الزامات زیرساختی (برق و آب)

قبل از خرید ماشین‌آلات، باید از تامین زیرساخت‌های لازم اطمینان حاصل کرد. یک خط تولید کامل، به خصوص خط تولید لوله، به طول قابل توجهی نیاز دارد.

  • فضا: به طور معمول، برای یک خط تولید با طول استاندارد (مثلاً برای تولید لوله‌های ۶ متری)، به یک سوله با طول حداقل ۲۵ تا ۳۰ متر نیاز است تا فضای کافی برای اکسترودر، تجهیزات پایین‌دستی و انبار محصول وجود داشته باشد.
  • برق: این خطوط تولید مصرف برق بالایی دارند. تامین برق سه فاز صنعتی با توان کافی (معمولاً بین ۱۰۰ تا ۲۵۰ کیلووات بسته به سایز خط) از الزامات اصلی است.
  • آب: سیستم خنک‌کاری نیازمند یک منبع آب در گردش با یک سیستم چیلر یا برج خنک‌کننده برای پایین نگه داشتن دمای آب است.

اهمیت طرح توجیهی و مطالعه بازار

مهم‌ترین قدم قبل از هرگونه سرمایه‌گذاری، تهیه یک طرح توجیهی دقیق است. این طرح باید شامل موارد زیر باشد:

  • مطالعه بازار: بررسی میزان تقاضا برای محصول (لوله یا پروفیل) در منطقه هدف، تحلیل رقبا و تعیین استراتژی قیمت‌گذاری.
  • تحلیل هزینه‌ها: شامل هزینه خرید ماشین‌آلات، هزینه آماده‌سازی زیرساخت، هزینه مواد اولیه، نیروی انسانی و هزینه‌های جاری.
  • پیش‌بینی سودآوری: برآورد میزان تولید، قیمت فروش و نقطه سر به سر برای تعیین بازگشت سرمایه.

مشاوره، طراحی و اجرای کامل خط تولید لوله و پروفیل

همانطور که در این راهنما بررسی شد، راه‌اندازی یک خط تولید موفق نیازمند دانش فنی در انتخاب ماشین‌آلات، برنامه‌ریزی برای زیرساخت و دیدگاه تجاری برای بازار است. مجموعه امید عمران سهند به عنوان طراح، سازنده و مجری خطوط کامل اکستروژن، آماده است تا شما را در تمام این مراحل همراهی کند.

تیم مهندسی ما آماده ارائه مشاوره تخصصی از مرحله تهیه طرح توجیهی تا انتخاب دقیق تجهیزات و راه‌اندازی نهایی خط تولید در محل کارخانه شما می‌باشد. ما به شما کمک می‌کنیم تا یک سرمایه‌گذاری بهینه، پایدار و سودآور را بر اساس نیازهای دقیق بازار خود شکل دهید.
