راکتور پایلوت (Pilot Reactor): اصول طراحی مهندسی، مقیاس‌پذیری و ساخت

در آزمایشگاه یک واکنش شیمیایی را با موفقیت در یک مخزن یک لیتری انجام می‌دهیم و به محصول و راندمان دلخواه می‌رسیم. اما آیا این دستاورد تضمین می‌کند که با ورود همان مواد به یک مخزن ده‌هزار لیتری، دقیقاً همان کیفیت را دریافت کنیم؟ انتقال مستقیم یک فرمولاسیون از مقیاس آزمایشگاهی به تولید انبوه، همواره با متغیرهای ناشناخته‌ای در زمینه انتقال حرارت، افت فشار و تغییرات سینتیکی همراه است که می‌تواند سرمایه‌گذاری‌های کلان را با ریسک بالایی مواجه کند. چگونه می‌توانیم پیش از احداث یک خط تولید صنعتی، این چالش‌های مهندسی را با کمترین ضریب خطا ارزیابی کنیم؟

در این مقاله تخصصی به بررسی اصول مقیاس‌پذیری و الزامات مهندسی در طراحی راکتور پایلوت می‌پردازیم. هدف ما ارائه یک مسیر شفاف است تا مهندسان فرایند و سرمایه‌گذاران بتوانند پیش از احداث کارخانه اصلی، پارامترهای عملیاتی را در مقیاس نیمه‌صنعتی تثبیت کرده و فرایند ساخت تجهیزات خود را با حداقل ریسک فنی و مالی پیش ببرند.

راکتور پایلوت چیست؟

ما در فازهای توسعه یک محصول شیمیایی، پس از گذر از مرحله آزمایشگاهی، نیازمند تجهیزاتی هستیم که رفتار فیزیکی و شیمیایی مواد را در شرایط واقعی شبیه‌سازی کنند. راکتور پایلوت در همین نقطه از مهندسی فرایند تعریف می‌شود. این مخازن، حدفاصل بین ارلن‌های شیشه‌ای روی میز آزمایشگاه و برج‌های عظیم کارخانجات هستند و به عنوان پیش‌نیاز فنی برای اثبات قابلیت تولید تجاری یک فرمولاسیون شناخته می‌شوند.

پایلوت پلنت و نقش راکتور در آن

یک پایلوت پلنت (Pilot Plant) مجموعه‌ای از تجهیزات، لوله‌کشی‌ها، پمپ‌ها و مخازن است که به صورت مقیاس‌کوچک از یک خط تولید واقعی ساخته می‌شود. در این مجموعه، مخزن واکنش یا همان راکتور پایلوت، نقطه تمرکز عملیات است؛ جایی که واکنش‌دهنده‌ها با یکدیگر ترکیب شده و تحت شرایط دمایی و فشاری کنترل‌شده، محصول را تشکیل می‌دهند. ما این سیستم‌ها را به گونه‌ای طراحی می‌کنیم که پدیده‌های هیدرودینامیکی و ترمودینامیکیِ یک واحد بزرگ را بازتولید کنند. این هم‌سانی به مهندسان اجازه می‌دهد پارامترهای عملیاتی را پیش از سرمایه‌گذاری کلان، به صورت تجربی پایش و اصلاح کنند.

محدوده حجم و ظرفیت استاندارد در راکتورهای نیمه‌صنعتی

ظرفیت این مخازن به نوع صنعت و هدف از احداث واحد بستگی دارد. در حالی که واکنش‌های اولیه در محیط آزمایشگاه با حجم‌های چند میلی‌لیتری تا نهایتاً ۲ الی ۵ لیتر انجام می‌شوند، ما در ساخت راکتور نیمه‌صنعتی (پایلوت)، گنجایش‌ها را در بازه ۱۰ لیتر تا ۱۰۰۰ لیتر طراحی می‌کنیم. در حوزه‌هایی مانند داروسازی و سنتز مواد موثره (API)، حجم‌های ۲۰ تا ۱۰۰ لیتری رایج‌تر هستند، زیرا ارزش ماده بالا و تامین مواد اولیه پرهزینه است. در صنایع پتروشیمی و تولید رزین‌ها، ما از راکتورهای پایلوت با ظرفیت ۲۰۰ تا ۵۰۰ لیتر استفاده می‌کنیم تا داده‌های مربوط به رفتار سیالات با ویسکوزیته بالا را به درستی استخراج کنیم.

تفاوت‌های بنیادین راکتور پایلوت با راکتورهای بنچمارک (آزمایشگاهی)

تفاوت این دو سیستم در ابعاد خلاصه نمی‌شود، بلکه هندسه و ماهیت فیزیکی آن‌ها با یکدیگر متفاوت است. در مقیاس آزمایشگاهی، نسبت سطح به حجم بسیار بالا است و دفع یا جذب حرارت به سرعت از طریق دیواره‌های نازک انجام می‌گیرد. ما در یک راکتور پایلوت با افت شدید این نسبت مواجه هستیم و باید از سیستم‌های تبادل حرارتی صنعتی (مانند ژاکت‌های نیم‌لوله یا کویل‌های داخلی) بهره ببریم. در سیستم‌های بنچمارک (Bench-scale)، اختلاط معمولاً توسط مگنت‌های همزن ساده صورت می‌گیرد، در حالی که ما در سیستم‌های پایلوت نیازمند محاسبه دقیق هندسه پروانه‌ها (مانند توربین‌های راشتون یا پروانه‌های پیتچ بلید) هستیم تا رژیم جریانی و توزیع بُرش (Shear distribution) مشابه با مقیاس کارخانه شبیه‌سازی شود.

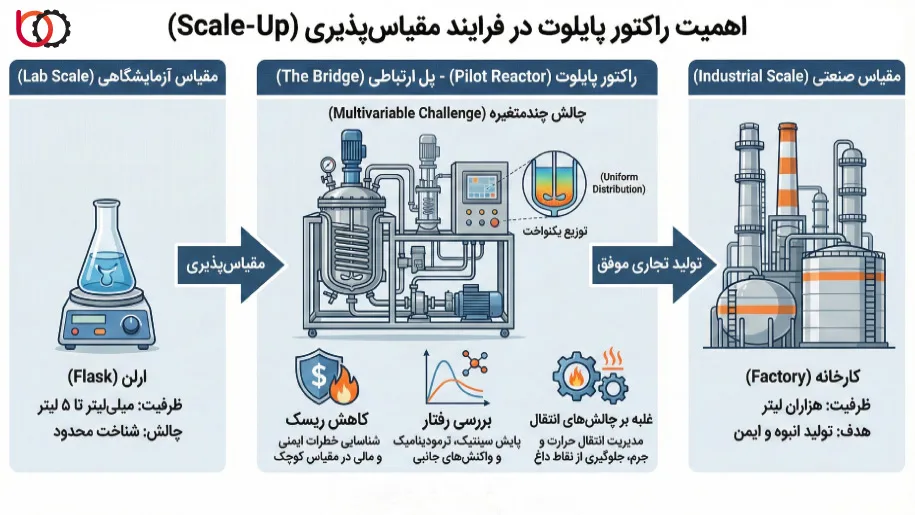

اهمیت راکتور پایلوت در فرایند مقیاس‌پذیری (Scale-Up)

بزرگ‌نمایی یک فرایند شیمیایی از مقیاس آزمایشگاهی به تولید صنعتی، صرفاً ضرب کردن مقادیر مواد اولیه در یک عدد ثابت نیست. ما در مهندسی شیمی پدیده مقیاس‌پذیری (Scale-Up) را یک چالش پیچیده چندمتغیره می‌دانیم. ورود مستقیم یک فرمولاسیون از ارلن به مخازن چند ده‌هزار لیتری، خطاهای محاسباتی پیش‌بینی‌نشده‌ای ایجاد می‌کند. استقرار یک راکتور پایلوت در این مسیر، حلقه مفقوده‌ای است که داده‌های تئوری را به واقعیت‌های عملیاتی پیوند می‌زند و به ما اجازه می‌دهد پیش‌فرض‌های طراحی را در یک محیط کنترل‌شده به چالش بکشیم.

کاهش ریسک‌های مالی و ایمنی پیش از احداث کارخانه (تولید انبوه)

طراحی و احداث یک مجتمع تولیدی نیازمند سرمایه‌گذاری‌های کلان است و بروز هرگونه خطای مهندسی در این مقیاس، خسارات سنگینی به همراه دارد. ما با احداث یک واحد پایلوت پلنت، توجیه اقتصادی طرح و میزان مصرف واقعی انرژی و مواد اولیه را با دقت بسیار بالاتری می‌سنجیم. از منظر ایمنی، واکنش‌های گرمازا در حجم‌های بالا استعداد زیادی برای خروج از کنترل (Runaway reactions) دارند. ارزیابی این واکنش‌ها در یک راکتور پایلوت به ما امکان می‌دهد سناریوهای خطر (HSE) را در ابعادی کوچکتر شناسایی کنیم، سیستم‌های کاهش فشار را تست نماییم و از بروز حوادث فاجعه‌بار در سایت اصلی جلوگیری کنیم.

بررسی رفتار سینتیکی و ترمودینامیکی واکنش‌ها در حجم بالا

معادلات سینتیکی که ما در ظروف شیشه‌ای کوچک استخراج می‌کنیم، همواره در مخازن بزرگ صادق نیستند. افزایش حجم و تغییر در زمان اقامت (Residence time) مواد درون مخزن، باعث می‌شود واکنش‌های جانبی و رقابتی که در آزمایشگاه قابل تشخیص نبودند، به شکل معناداری فعال شوند. تجمع ناخالصی‌ها و افت راندمان تولید از نتایج مستقیم این تغییرات سینتیکی است. ما با نمونه‌برداری‌های متوالی از راکتور پایلوت، پروفایل غلظت اجزا، سرعت مصرف واکنش‌دهنده‌ها و مسیرهای ترمودینامیکی را به صورت لحظه‌ای پایش می‌کنیم تا ثابت‌های سرعت را برای طراحی راکتورهای صنعتی تصحیح کنیم.

غلبه بر چالش‌های انتقال جرم (Mass Transfer) و انتقال حرارت

مهم‌ترین گلوگاه ما در مسیر مقیاس‌پذیری، تغییرات شدید در ضرایب انتقال حرارت و جرم است. با افزایش حجم مخزن، نسبت مساحت سطح تبادل حرارتی به حجم سیال به شدت کاهش می‌یابد. این افت سطح باعث می‌شود گرمای تولید شده در مرکز سیال نتواند به سرعت به دیواره‌ها منتقل شود. در چنین شرایطی، نقاط داغ موضعی (Hot spots) درون راکتور شکل می‌گیرند که عامل اصلی تخریب محصول و تغییر رنگ آن هستند. علاوه بر این، در سیالاتی با ویسکوزیته بالا، انتقال جرم و اختلاط مولکولی به کندی صورت می‌گیرد. ما در سیستم‌های پایلوت، این محدودیت‌های فیزیکی را به صورت واقعی تجربه کرده و با محاسبه دقیق رینولدز اختلاط و اصلاح پروفایل دمایی، بر چالش‌های توزیع ناهمگون دما و غلظت غلبه می‌کنیم.

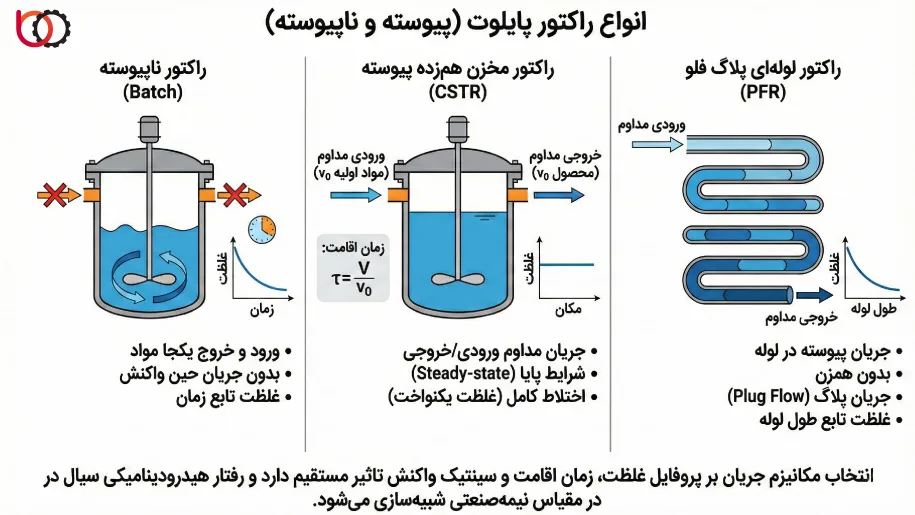

انواع راکتور پایلوت بر اساس نوع عملکرد (پیوسته و ناپیوسته)

ما در طراحی فرایندهای شیمیایی، بر اساس دینامیک واکنش و نیازمندی‌های تولید، رژیم جریانی سیال را تعیین می‌کنیم. دسته‌بندی راکتور پایلوت بر مبنای نحوه ورود واکنش‌دهنده‌ها و خروج محصولات، به دو گروه اصلی پیوسته و ناپیوسته تقسیم می‌شود. انتخاب مکانیزم جریان، مستقیماً بر پروفایل غلظت، زمان اقامت مواد و سینتیک واکنش تاثیر می‌گذارد و ما با استفاده از این سیستم‌ها، رفتار هیدرودینامیکی سیال را در مقیاس نیمه‌صنعتی شبیه‌سازی می‌کنیم.

راکتورهای پایلوت بچ یا ناپیوسته (Batch Pilot Reactors)

در سیستم‌های ناپیوسته یا بچ، ما تمام مواد اولیه را در ابتدای فرایند به صورت یکجا وارد مخزن راکتور پایلوت می‌کنیم. پس از شارژ مواد، سیستم بسته شده و واکنش تحت شرایط هم‌زدن مداوم در یک بازه زمانی مشخص انجام می‌گیرد. در این رژیم جریانی، هیچ ماده‌ای در طول انجام واکنش به سیستم اضافه یا از آن خارج نمی‌شود. ما پس از رسیدن به درصد تبدیل هدف، فرایند را متوقف کرده و محصول نهایی را تخلیه می‌کنیم. این مکانیزم برای بررسی واکنش‌های کند و فرایندهایی که نیازمند انعطاف‌پذیری بالا برای تولید محصولات متنوع در حجم‌های محدود هستند، کاربرد فراوانی دارد. غلظت مواد در این حالت تابعی از زمان است و با پیشرفت واکنش به صورت پیوسته کاهش می‌یابد.

راکتورهای مخزن هم‌زده پیوسته (CSTR Pilot)

در راکتور مخزن هم‌زده پیوسته (CSTR)، مکانیزم جریان کاملاً متفاوت است. ما در این نوع راکتور پایلوت، واکنش‌دهنده‌ها را با یک دبی جریان حجمی ثابت ($v_0$) به طور مداوم وارد مخزن می‌کنیم و همزمان محصول را با همان دبی از سیستم خارج می‌سازیم. هدف ما در این طراحی، رسیدن به شرایط پایا (Steady-state) است؛ به این معنی که با هم‌زدن قدرتمند، غلظت و دما در تمام نقاط درون مخزن یکنواخت شده و با شرایط جریان خروجی برابر می‌گردد. زمان اقامت فضایی ($\tau$) در این سیستم با رابطه $\tau=\frac{V}{v_0}$ محاسبه می‌شود که در آن $V$ حجم سیال درون مخزن است. این رژیم جریانی برای شبیه‌سازی فرایندهای تولید انبوه که نیازمند کارکرد بی‌وقفه هستند، استفاده می‌شود.

راکتورهای لوله‌ای یا پلاگ فلو (PFR Pilot Reactors)

راکتور پلاگ فلو (PFR) ساختاری لوله‌ای دارد و فاقد سیستم همزن مکانیکی است. ما در این مدل از راکتور پایلوت، مواد اولیه را به صورت پیوسته از یک سر لوله پمپ می‌کنیم تا در طول مسیر واکنش داده و از سر دیگر خارج شوند. رژیم جریانی در این سیستم به گونه‌ای طراحی می‌شود که اختلاط شعاعی کامل باشد، اما هیچ‌گونه اختلاط محوری (Axial mixing) در طول مسیر لوله رخ ندهد. در این حالت، هر عنصر از سیال مانند یک پلاک در طول راکتور حرکت می‌کند و پروفایل غلظت واکنش‌دهنده‌ها صرفاً تابعی از طول لوله است. ما از این نوع سیستم لوله‌ای برای واکنش‌های سریع گازی و مایع، و همچنین فرایندهایی که نیازمند سطح انتقال حرارت بسیار بالا در واحد حجم هستند، استفاده می‌کنیم تا دینامیک جریان‌های پیوسته را در فاز نیمه‌صنعتی ارزیابی کنیم.

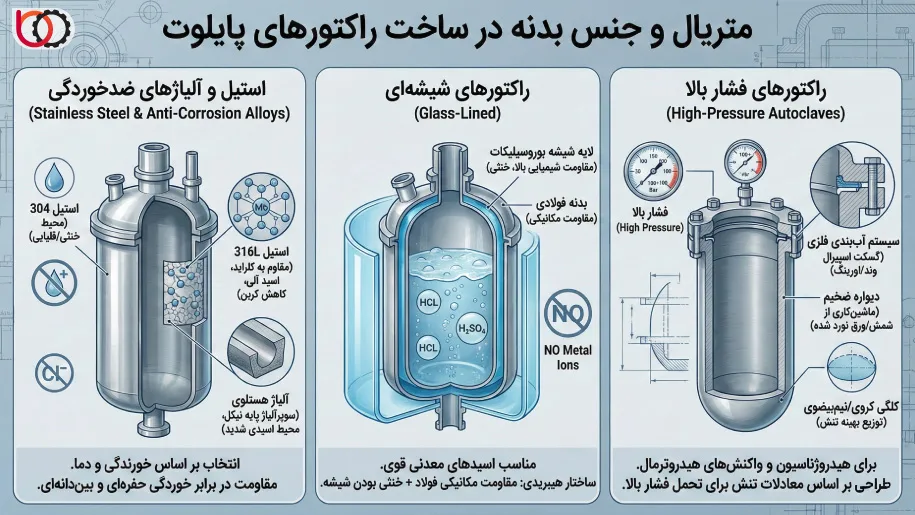

متریال و جنس بدنه در ساخت راکتورهای پایلوت

ما در مرحله طراحی مکانیکی، متریال بدنه را دقیقاً بر اساس ماهیت شیمیایی واکنش‌دهنده‌ها، میزان خورندگی محیط و شرایط ترمودینامیکی سیستم انتخاب می‌کنیم. انتخاب آلیاژ یا پوشش مناسب برای راکتور پایلوت، مقاومت تجهیزات را در برابر تنش‌های حرارتی، فشاری و تخریب‌های شیمیایی مشخص می‌کند. ما در این بخش متالورژی و ساختار فیزیکی مخازن را فارغ از نوع کاربری آن‌ها بررسی می‌کنیم.

راکتورهای پایلوت استیل (316L و 304) و آلیاژهای ضدخوردگی (هستلوی)

فولادهای زنگ‌نزن آستنیتی سری ۳۰۰، گزینه‌های پایه ما برای ساخت این تجهیزات به شمار می‌روند. ما برای محیط‌های خنثی، قلیایی و واکنش‌هایی با سطح خورندگی پایین، از استیل 304 استفاده می‌کنیم. زمانی که محیط واکنش حاوی یون‌های مهاجم مانند کلراید یا اسیدهای آلی باشد، ما استیل 316L را برای ساخت بدنه راکتور پایلوت در نظر می‌گیریم. وجود عنصر مولیبدن در شبکه کریستالی این آلیاژ و کاهش درصد کربن (Low Carbon)، مقاومت ساختار را در برابر خوردگی‌های حفره‌ای (Pitting) و خوردگی‌های بین‌دانه‌ای افزایش می‌دهد. برای محیط‌های اسیدیِ به شدت خورنده در دماهای بالا که فولادهای ضدزنگ کارایی خود را از دست می‌دهند، ما به سراغ سوپرآلیاژهای پایه نیکل مانند هستلوی (Hastelloy) می‌رویم تا پایداری شیمیایی مخزن را تضمین کنیم.

راکتورهای پایلوت شیشه‌ای (Glass-Lined) برای فرایندهای اسیدی و خورنده

در بسیاری از واکنش‌های سنتز که حاوی اسیدهای معدنی قوی مانند هیدروکلریک اسید یا سولفوریک اسید هستند، استفاده از فلزات توجیه فنی ندارد. ما برای این شرایط سخت، تکنولوژی پوشش شیشه‌ای (Glass-Lined) را در بدنه راکتور پایلوت پیاده‌سازی می‌کنیم. در این روش، یک لایه ضخیم از شیشه بوروسیلیکات تحت دماهای بسیار بالا روی سطح داخلی یک مخزن فولادی ذوب و با آن یکپارچه می‌شود. این ساختار هیبریدی به ما اجازه می‌دهد از مقاومت مکانیکی بالای فولاد در کنار خنثی بودن شیمیایی شیشه بهره‌مند شویم. این مخازن هیچ‌گونه یون فلزی را وارد محیط واکنش نکرده و در برابر اکثر مواد شیمیایی خورنده (به جز اسید هیدروفلوریک و محلول‌های قلیایی غلیظ در دمای بالا) کاملاً مقاوم هستند.

الزامات طراحی در راکتورهای پایلوت فشار بالا (High-Pressure Autoclaves)

فرایندهایی نظیر هیدروژناسیون کاتالیستی یا واکنش‌های هیدروترمال نیازمند فشارهای عملیاتی ده‌ها یا صدها بار فراتر از فشار اتمسفر هستند. ما راکتور پایلوت را برای این سیستم‌ها به شکل اتوکلاوهای فشار بالا طراحی می‌کنیم. ضخامت دیواره این مخازن بر اساس معادلات تنش محیطی (Hoop stress) و طولی محاسبه شده و ماشین‌کاری آن‌ها از شمش‌های فولادی یکپارچه یا ورق‌های نورد شده با ضخامت بالا انجام می‌گیرد. ما برای حفظ یکپارچگی سیال و جلوگیری از نشتی گازها تحت فشارهای بالا، سیستم‌های آب‌بندی (Sealing) فلزی نظیر اورینگ‌های متالیک یا گسکت‌های اسپیرال وند (Spiral wound gaskets) را در محل اتصال فلنج‌ها تعبیه می‌کنیم. هندسه کلگی (Head) این مخازن نیز به شکل کروی یا نیم‌بیضوی فرم‌دهی می‌شود تا توزیع تنش در سراسر بدنه بهینه‌سازی شود.

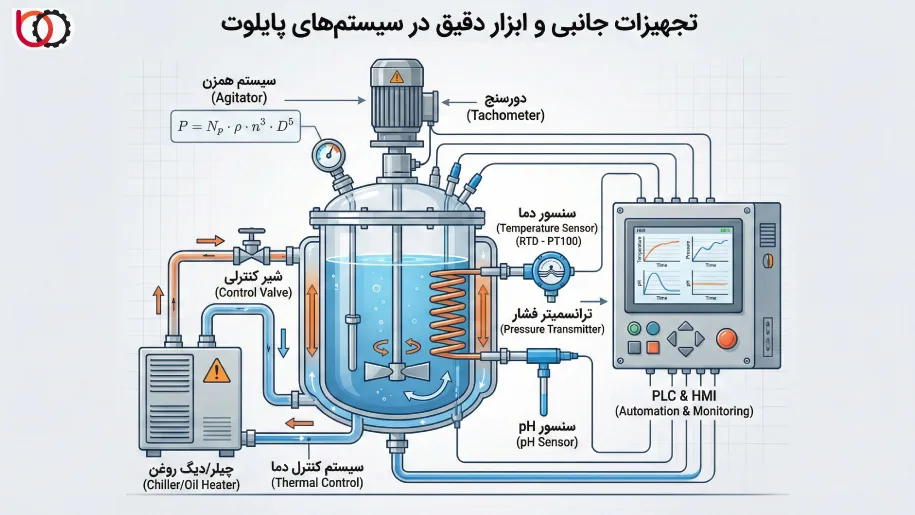

تجهیزات جانبی و ابزار دقیق در سیستم‌های پایلوت

ما برای کنترل دقیق متغیرهای واکنش و ثبت داده‌های مهندسی، بدنه اصلی راکتور پایلوت را با مجموعه‌ای از تجهیزات جانبی و سیستم‌های ابزار دقیق مجهز می‌کنیم. عملکرد صحیح این متعلقات، امکان بازتولید شرایط عملیاتی در مقیاس صنعتی را فراهم می‌سازد. ما در این بخش، اجزای حیاتی را که وظیفه اختلاط، تنظیم دما و پایش پارامترهای فیزیکی و شیمیایی را بر عهده دارند، بررسی می‌کنیم.

طراحی سیستم‌های همزن (Agitators) و انتخاب نوع پروانه

انتقال جرم و همگن‌سازی غلظت در یک راکتور پایلوت مستقیماً به طراحی سیستم همزن بستگی دارد. ما بر اساس ویسکوزیته سیال و نوع واکنش، هندسه پروانه (Impeller) را انتخاب می‌کنیم. برای سیالات با گرانروی پایین و نیاز به جریان محوری، از پروانه‌های قایقی (Propeller) استفاده می‌کنیم، اما در واکنش‌هایی که کنترل توزیع بُرش اهمیت دارد، پروانه‌های توربینی با تیغه‌های تخت یا خمیده را به کار می‌بریم. توان مصرفی همزن ($P$) در این مقیاس با استفاده از عدد توان ($N_p$) و رابطه $P = N_p \cdot \rho \cdot n^3 \cdot D^5$ محاسبه می‌شود که در آن $\rho$ چگالی، $n$ سرعت دورانی و $D$ قطر پروانه است. ما با تنظیم دقیق این پارامترها، از ایجاد نواحی مرده (Dead zones) در مخزن جلوگیری می‌کنیم.

سیستم‌های کنترل دما (ژاکت‌های حرارتی، کویل‌ها و چیلرها)

مدیریت انرژی گرمایی در مقیاس نیمه‌صنعتی نیازمند سطوح تبادل حرارتی مهندسی شده است. ما برای گرمایش یا سرمایش سیال، از ژاکت‌های خارجی (Jacket) که به دور بدنه راکتور پایلوت جوش داده می‌شوند، بهره می‌بریم. در مواردی که بار حرارتی واکنش بسیار بالا باشد، کویل‌های مارپیچ داخلی را برای افزایش سطح تماس مستقیم با سیال اضافه می‌کنیم. این تجهیزات به واحدهای کنترل دمای خارجی (TCU) شامل دیگ‌های روغن داغ یا چیلرهای صنعتی متصل می‌شوند. ما با سیرکولاسیون دقیق سیال حرارتی، از نوسانات دمایی که منجر به تغییر در سرعت واکنش یا تخریب محصول می‌شود، جلوگیری می‌کنیم تا پروفایل دمایی پایداری در طول فرایند حفظ شود.

سنسورها و ترانسمیترهای صنعتی (دما، فشار، pH و دورسنج)

ما برای تبدیل متغیرهای فیزیکی به سیگنال‌های قابل مشاهده، از سنسورهای دقیق صنعتی استفاده می‌کنیم. دمای محیط واکنش توسط ترموکوپل‌ها یا سنسورهای RTD (مانند Pt100) در غلاف‌های محافظ (Thermowell) اندازه‌گیری می‌شود. فشار مخزن از طریق ترانسمیترهای فشار با دیافراگم‌های ضدخوردگی پایش می‌گردد. همچنین برای واکنش‌های حساس به اسیدیته، سنسورهای pH الکتروشیمیایی را در مسیر جریان تعبیه می‌کنیم. این تجهیزات داده‌های لحظه‌ای را به نمایشگرها ارسال می‌کنند تا ما بتوانیم هرگونه انحراف از شرایط بهینه را بلافاصله شناسایی و اصلاح کنیم.

اتوماسیون صنعتی و مانیتورینگ داده‌ها (سیستم‌های PLC و HMI)

یکپارچه‌سازی عملکرد سنسورها و عملگرها (مانند شیرهای کنترلی و موتور همزن) از طریق تابلوهای اتوماسیون انجام می‌شود. ما از کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) برای اجرای الگوریتم‌های کنترلی نظیر PID استفاده می‌کنیم تا دما و فشار به صورت خودکار در مقادیر تنظیم شده (Setpoints) باقی بمانند. رابط کاربری گرافیکی (HMI) به اپراتور اجازه می‌دهد تا روند تغییرات پارامترها را به صورت نمودارهای زمانی مشاهده و ثبت کند. این سیستم مانیتورینگ، داده‌های لازم برای محاسبات Scale-up را ذخیره کرده و امکان ردیابی دقیق تاریخچه هر بچ تولیدی را در واحد پایلوت فراهم می‌سازد.

راهنمای سفارش، طراحی و قیمت راکتور پایلوت

ما در مرحله گذار از طرح‌های مهندسی به اجرای واقعی، با پارامترهای اقتصادی و استانداردهای حقوقی ساخت مواجه هستیم. سفارش ساخت یک راکتور پایلوت، بر خلاف تجهیزات آماده، یک فرایند مهندسی معکوس و سفارشی است که قیمت نهایی آن تابعی از پیچیدگی‌های طراحی و الزامات ایمنی سایت مقصد است. ما در این بخش عوامل تعیین‌کننده در برآورد هزینه‌ها و ضرورت‌های انطباق با استانداردهای بین‌المللی را تحلیل می‌کنیم.

پارامترهای مهندسی موثر بر قیمت نهایی راکتور پایلوت پلنت

هزینه تمام‌شده یک سیستم پایلوت بر اساس چک‌لیست مشخصات فنی تعیین می‌شود. ما در مجموعه امید عمران سهند، حجم مخزن را به عنوان اولین فاکتور در نظر می‌گیریم، اما لزوماً یک راکتور ۵۰۰ لیتری قیمتی دو برابر یک نمونه ۲۵۰ لیتری ندارد؛ چرا که بخش عمده‌ای از هزینه‌ها صرف سیستم‌های کنترلی و ابزار دقیق می‌شود. نوع متریال مصرفی (مثلاً تفاوت قیمت استیل ۳۱۶ با آلیاژ هستلوی)، فشار عملیاتی و سطح اتوماسیون از متغیرهای اصلی هستند. ما همچنین نوع آب‌بندی شفت همزن، اعم از مکانیکال سیل‌های دوبل یا کوپلینگ‌های مغناطیسی را به عنوان یکی از عوامل تعیین‌کننده قیمت در سیستم‌های تحت فشار لحاظ می‌کنیم.

مراحل طراحی سفارشی (Custom Design) در امید عمران سهند

فرایند ساخت در امید عمران سهند با تدوین نقشه‌های نمودار لوله‌کشی و ابزار دقیق (P&ID) آغاز می‌شود. ما در این مرحله، تمام مسیرهای ورود و خروج، محل قرارگیری سنسورها، سیستم‌های تخلیه اضطراری و نحوه اتصال راکتور به سایر اجزای پایلوت پلنت را ترسیم می‌کنیم. طراحی سفارشی به ما اجازه می‌دهد تا هندسه راکتور پایلوت را دقیقاً منطبق بر فضای موجود در سایت و نیازمندی‌های خاص فرایند بهینه کنیم. تایید نهایی این نقشه‌ها توسط تیم فنی خریدار، نقطه شروع عملیات ساخت و ماشین‌کاری قطعات است تا از هرگونه دوباره‌کاری و اتلاف منابع جلوگیری شود.

اهمیت رعایت استانداردهای ساخت (ASME) و الزامات ضد انفجار (ATEX)

تجهیزات تحت فشار و دمای بالا باید تحت استانداردهای صلب مهندسی ساخته شوند. ما در طراحی و ساخت بدنه راکتور پایلوت در مجموعه امید عمران سهند، از کدهای مخازن تحت فشار مانند ASME Section VIII استفاده می‌کنیم تا ایمنی اپراتور و محیط کار تضمین شود. علاوه بر الزامات مکانیکی، اگر محیط عملیاتی حاوی گازها یا بخارات قابل اشتعال باشد، رعایت استانداردهای ضد انفجار (ATEX) در تمامی قطعات الکتریکی اجباری است. ما در زمان تحویل تجهیزات، دفترچه محاسبات فنی و گواهینامه‌های تست غیرمخرب (NDT) را به عنوان اسناد اعتبار ساخت ارائه می‌دهیم.

سوالات متداول درباره ساخت و خرید راکتور پایلوت (FAQ)

ما در این بخش به پرسش‌های کلیدی که معمولاً در هنگام تصمیم‌گیری برای تجهیز واحد پایلوت پلنت مطرح می‌شوند، پاسخ می‌دهیم. این موارد به درک بهتر فرآیند همکاری با مجموعه امید عمران سهند و شفاف‌سازی مراحل فنی ساخت کمک می‌کنند.
