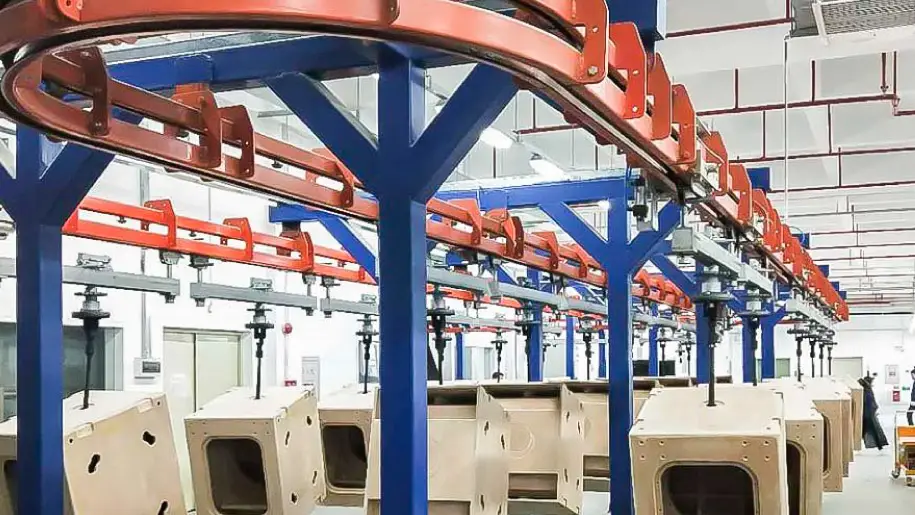

نوار نقاله هوایی

وقتی صحبت از بهینه‌سازی فضای تولید و افزایش راندمان در خطوط صنعتی می‌شود، نوار نقاله هوایی یکی از کارآمدترین راهکارهاست. این سیستم با انتقال محصولات و قطعات از بالای سالن، علاوه بر صرفه‌جویی در فضای کف، امکان طراحی مسیرهای پیچیده و پیوسته را فراهم می‌کند. از خطوط رنگ خودرو گرفته تا انبارهای بزرگ لجستیکی و حتی صنعت پوشاک، استفاده از کانوایر هوایی روزبه‌روز گسترده‌تر می‌شود. در این مقاله به‌طور کامل بررسی می‌کنیم که نوار نقاله هوایی چیست، چگونه کار می‌کند، چه اجزایی دارد، در کدام صنایع به کار می‌رود، چه مزایا و محدودیت‌هایی دارد و در نهایت چه عواملی بر قیمت و انتخاب آن تأثیر می‌گذارند.

نوار نقاله هوایی چیست؟

نوار نقاله هوایی یا Overhead Conveyor یکی از پیشرفته‌ترین سیستم‌های انتقال مواد در صنایع مدرن است که به جای اشغال فضای کف سالن، مسیر خود را در ارتفاع طی می‌کند. در این سیستم، قطعات یا محصولات توسط قلاب‌ها، گیره‌ها یا آویزها به زنجیر یا ریل متصل می‌شوند و به کمک موتور و گیربکس در طول مسیر حرکت می‌کنند. همین ویژگی باعث می‌شود کف سالن آزاد بماند و فضای ارزشمند آن برای نصب ماشین‌آلات، عبور لیفتراک یا رفت‌وآمد نیروی انسانی مورد استفاده قرار گیرد.

برای کسب اطلاعات کامل‌تر و آشنایی بیشتر با نوار نقاله‌ها کلیک کنید.

نوار نقاله هوایی از نظر ساختار به‌طور معمول شامل ریل‌های فولادی مقاوم، زنجیر محرک، قلاب‌ها یا حامل‌ها و یک یونیت درایو قدرتمند است. طراحی این دستگاه به گونه‌ای است که می‌تواند در مسیرهای مستقیم، منحنی، شیبدار یا حتی چندطبقه کار کند. به همین دلیل در خطوط تولیدی که مسیرهای پیچیده دارند و نیاز به انتقال پیوسته قطعات است، یک راه‌حل بسیار کارآمد محسوب می‌شود.

کاربرد این سیستم تنها به جابه‌جایی ساده محدود نمی‌شود؛ بلکه نقش مهمی در اتوماسیون صنعتی ایفا می‌کند. برای مثال در خط رنگ خودرو، بدنه خودرو روی قلاب‌ها آویزان می‌شود و بدون نیاز به دخالت نیروی انسانی از ایستگاه‌های مختلف مثل شست‌وشو، پاشش رنگ و کوره خشک‌کن عبور می‌کند. در صنایع پوشاک، لباس‌ها روی ریل هوایی آویزان شده و در انبار یا سالن تولید جابه‌جا می‌شوند بدون اینکه فضای زمین اشغال شود. حتی در انبارهای لجستیکی مدرن، نوار نقاله هوایی به انتقال سریع بسته‌ها بین طبقات کمک می‌کند.

آنچه نوار نقاله هوایی را از سایر انواع نوار نقاله متمایز می‌کند، ترکیب ظرفیت بالا، صرفه‌جویی در فضا و انعطاف‌پذیری طراحی است. برخلاف نوار نقاله‌های زمینی که بیشتر برای انتقال افقی مواد به کار می‌روند، کانوایر هوایی این امکان را می‌دهد که قطعات در مسیرهای طولانی و چندبخشی حرکت کنند، توقف داشته باشند یا حتی دوباره به ابتدای خط بازگردانده شوند.

نوار نقاله هوایی یک سیستم انتقال مواد معلق، کارآمد و هوشمند است که به صنایع این امکان را می‌دهد تا با حفظ فضای کف، راندمان تولید خود را افزایش دهند و فرآیندهای پیچیده را ساده‌تر مدیریت کنند.

نوار نقاله هوایی چگونه کار می‌کند؟

مبنای عملکرد نوار نقاله هوایی ساده به نظر می‌رسد، اما در عمل ترکیبی از مهندسی دقیق و طراحی مکانیکی است. این سیستم بر پایه یک زنجیر یا کابل محرک که درون ریل فولادی حرکت می‌کند ساخته شده و قلاب‌ها یا گیره‌های آویز به این زنجیر متصل هستند. وقتی موتور و گیربکس زنجیر را به حرکت درمی‌آورند، تمام قطعات آویزان‌شده روی قلاب‌ها هم‌زمان و منظم در طول مسیر حرکت می‌کنند.

مراحل اصلی عملکرد کانوایر هوایی

1. بارگذاری (Load): در ابتدای مسیر، قطعات به‌وسیله قلاب‌ها یا فیکسچرها به سیستم آویزان می‌شوند. این کار می‌تواند دستی یا اتوماتیک باشد.
2. حرکت در مسیر: زنجیر محرک، حامل‌ها را در طول ریل به حرکت درمی‌آورد. مسیر می‌تواند مستقیم یا منحنی باشد، و حتی شامل بالا و پایین رفتن در سطوح مختلف.
3. عبور از ایستگاه‌ها: در طول خط، ایستگاه‌هایی مثل شست‌وشو، رنگ‌کاری، خشک‌کن یا بازرسی قرار دارد. قطعه بدون نیاز به دخالت دستی از این مراحل می‌گذرد.
4. تخلیه (Unload): در انتهای خط، محصول از قلاب جدا می‌شود و برای مرحله بعدی آماده خواهد شد.

ویژگی‌های عملکردی نوار نقاله هوایی

• انتقال پیوسته و یکنواخت: قطعات در یک جریان مداوم حرکت می‌کنند.
• استفاده از ارتفاع: مسیر از بالای سالن عبور می‌کند، در نتیجه فضای کف آزاد می‌ماند.
• هماهنگی با سایر تجهیزات: می‌توان سیستم را طوری تنظیم کرد که سرعت حرکت با سرعت عملیات دیگر هماهنگ باشد.

مثال واقعی:

در یک کارخانه رنگ صنعتی، قطعات فلزی در ابتدای مسیر روی قلاب‌ها نصب می‌شوند. سپس با حرکت مداوم زنجیر، قطعه به ترتیب از داخل وان شست‌وشو، کابین پاشش رنگ و در نهایت کوره خشک‌کن عبور می‌کند. این روند بدون توقف و بدون نیاز به جابه‌جایی دستی انجام می‌شود.

انواع نوار نقاله هوایی

نوار نقاله‌های هوایی را نمی‌توان یک سیستم یکسان دانست. بسته به نوع ریل، ظرفیت باربری، مکانیزم حرکت و کاربرد صنعتی، دسته‌بندی‌های مختلفی وجود دارد. انتخاب درست بین این انواع اهمیت زیادی دارد، زیرا هر خط تولید شرایط خاص خودش را دارد. در ادامه رایج‌ترین انواع کانوایر هوایی را بررسی می‌کنیم.

۱. نوار نقاله هوایی ریل باز (I-Beam Overhead Conveyor)

در این نوع، زنجیر و چرخ‌های حامل داخل یک ریل فولادی باز با مقطع I حرکت می‌کنند. طراحی ساده و مستحکم این سیستم باعث شده انتخاب اول در صنایع سنگین باشد.

• ظرفیت باربری: هر قلاب می‌تواند بین ۱۰۰ تا ۲۵۰ کیلوگرم بار را تحمل کند.
• ساختار فنی: ریل فولادی I شکل، زنجیر آلیاژی مقاوم و قلاب‌های سنگین.
• مزایا: دوام بالا، تحمل بار سنگین، قابلیت کار در محیط‌های خشن.
• معایب: سر و صدای بیشتر، نیاز به روغن‌کاری و سرویس منظم.
• کاربرد صنعتی: در خطوط مونتاژ خودرو (حمل موتور یا شاسی)، صنایع فلزی و حمل تجهیزات سنگین.
• مثال واقعی: در برخی خطوط رنگ ایران‌خودرو، از نوار نقاله هوایی ریل باز برای جابه‌جایی بدنه خودرو استفاده می‌شود.

۲. نوار نقاله هوایی ریل بسته (Enclosed Track Conveyor)

زنجیر و چرخ‌های حامل درون یک ریل فولادی بسته حرکت می‌کنند. این طراحی باعث کاهش آلودگی، صدای کمتر و ایمنی بالاتر می‌شود.

• ظرفیت باربری: معمولاً بین ۳۰ تا ۷۵ کیلوگرم برای هر قلاب.
• ساختار فنی: ریل فولادی بسته، زنجیر سبک‌تر، قلاب‌های کوچک.
• مزایا: ایمنی بالا، محافظت در برابر گردوغبار، صدای کم.
• معایب: ظرفیت باربری محدود، مناسب بارهای سبک‌تر.
• کاربرد صنعتی: صنایع غذایی، دارویی، رنگ پودری قطعات سبک، لوازم خانگی.
• مثال واقعی: در خطوط رنگ پودری قطعات فلزی کوچک مثل رادیاتورها یا پنل‌های برقی از این نوع استفاده می‌شود.

۳. نوار نقاله هوایی پیوسته (Continuous Overhead Conveyor)

حرکت این سیستم یکنواخت و بدون توقف است. بار در یک جریان ثابت روی ریل حرکت می‌کند.

• ظرفیت باربری: متناسب با نوع ریل (باز یا بسته)، معمولاً بین ۱۰ تا ۵۰ کیلوگرم در هر قلاب.
• مزایا: طراحی ساده، هزینه اولیه پایین، نگهداری آسان.
• معایب: امکان توقف یا کنترل جداگانه قطعات وجود ندارد.
• کاربرد صنعتی: انتقال بسته‌های سبک، خطوط شست‌وشو و رنگ‌کاری ساده.
• مثال واقعی: در برخی کارگاه‌های قطعه‌سازی کوچک، از این مدل برای عبور قطعات از داخل وان‌های شست‌وشو استفاده می‌شود.

۴. نوار نقاله هوایی نمایه‌ای (Indexing Overhead Conveyor)

در این سیستم حرکت به صورت گام‌به‌گام است؛ یعنی قطعه در هر ایستگاه متوقف شده و پس از انجام عملیات، حرکت ادامه پیدا می‌کند.

• ظرفیت باربری: از ۲۰ تا ۸۰ کیلوگرم در هر قلاب.
• مزایا: مناسب برای عملیات‌هایی که نیاز به توقف دارند مثل مونتاژ یا بازرسی.
• معایب: سرعت کلی خط پایین‌تر از مدل پیوسته است.
• کاربرد صنعتی: خطوط مونتاژ قطعات، ایستگاه‌های بازرسی، بسته‌بندی دقیق.
• مثال واقعی: در مونتاژ قطعات لوازم خانگی (مثل کولر یا یخچال)، این نوع نوار نقاله به دلیل نیاز به توقف‌های کوتاه استفاده می‌شود.

۵. نوار نقاله هوایی پاور اند فری (Power & Free Conveyor)

پیشرفته‌ترین نوع کانوایر هوایی است. در این سیستم دو ریل وجود دارد: ریل Power که نیروی حرکت را تأمین می‌کند و ریل Free که حامل‌ها روی آن آزادانه حرکت می‌کنند.

• ظرفیت باربری: بسته به طراحی، از ۵۰ کیلو تا بیش از ۳۰۰ کیلوگرم در هر قلاب.
• مزایا: انعطاف‌پذیری بسیار بالا، امکان توقف یا صف‌بندی حامل‌ها، قابلیت تغییر مسیر و اولویت‌بندی قطعات.
• معایب: هزینه ساخت و نگهداری بالا، نیاز به سیستم کنترل پیچیده.
• کاربرد صنعتی: خطوط رنگ خودرو، صنایع فلزی سنگین، مونتاژهای پیچیده.
• مثال واقعی: در کارخانه‌های رنگ خودرو، بدنه‌ها بر اساس ظرفیت کوره یا نیاز به رنگ دوباره در صف نگه‌داشته می‌شوند؛ این قابلیت فقط در پاور اند فری وجود دارد.

جدول مقایسه انواع نوار نقاله هوایی

نوع سیستم	ظرفیت باربری (تقریبی)	مزایا	معایب	کاربرد اصلی
ریل باز (I-Beam)	۱۰۰–۲۵۰ کیلوگرم	تحمل بار سنگین، دوام بالا	صدای زیاد، نیاز به سرویس	خودروسازی، صنایع فلزی
ریل بسته (Enclosed)	۳۰–۷۵ کیلوگرم	ایمنی و بهداشت، صدای کم	ظرفیت کمتر	غذایی، دارویی، رنگ پودری
پیوسته (Continuous)	۱۰–۵۰ کیلوگرم	ساده و ارزان	عدم توقف قطعات	رنگ ساده، شست‌وشو
نمایه‌ای (Indexing)	۲۰–۸۰ کیلوگرم	توقف دقیق در ایستگاه‌ها	سرعت کمتر	مونتاژ، بازرسی
پاور اند فری	۵۰–۳۰۰+ کیلوگرم	انعطاف بسیار بالا	هزینه زیاد	رنگ خودرو، مونتاژ سنگین

اجزای تشکیل‌دهنده نوار نقاله هوایی

هر نوار نقاله هوایی از چند جزء کلیدی تشکیل شده که هماهنگی میان آن‌ها باعث می‌شود سیستم به‌صورت روان و پیوسته کار کند. شناخت دقیق این اجزا به مدیران فنی و مهندسان کمک می‌کند تا هنگام طراحی، خرید یا نگهداری دستگاه، تصمیم‌های بهتری بگیرند.

۱. ریل (Track)

• وظیفه: مسیر حرکت حامل‌ها و زنجیر را مشخص می‌کند.
• انواع: ریل باز (I-Beam) و ریل بسته (Enclosed Track).
• ویژگی‌ها: ساخته‌شده از فولاد آلیاژی مقاوم به سایش، با قابلیت تحمل بارهای سنگین و طراحی در مسیرهای مستقیم یا منحنی.
• مثال: در خطوط رنگ خودرو معمولاً از ریل I-Beam با ظرفیت باربری بالا استفاده می‌شود.

۲. زنجیر یا کابل محرک

• وظیفه: انتقال نیرو از موتور به حامل‌ها.
• ساختار: زنجیر آلیاژی با اتصالات مفصلی یا کابل فولادی روکش‌دار.
• نکته مهم: انتخاب جنس زنجیر مستقیماً بر ظرفیت باربری و طول عمر دستگاه تأثیر دارد.

۳. قلاب‌ها و حامل‌ها

• وظیفه: نگه‌داشتن قطعات یا محصولات در طول مسیر.
• انواع: قلاب ساده، گیره مکانیکی، فیکسچرهای سفارشی.
• کاربرد: بسته به نوع محصول طراحی می‌شوند؛ مثلاً قلاب سنگین برای موتور خودرو یا قلاب سبک برای لباس.

۴. موتور و گیربکس

• وظیفه: تأمین نیروی محرکه برای حرکت زنجیر.
• ویژگی‌ها: موتورهای القایی با گیربکس حلزونی یا شافت مستقیم، مجهز به اینورتر برای کنترل سرعت.
• توان معمول: بین ۰.۷۵ تا ۵.۵ کیلووات بسته به ظرفیت خط.

۵. سیستم کشش

• وظیفه: جبران شل‌شدگی و انبساط زنجیر.
• انواع: وزنه تعادلی یا مکانیزم فنری.
• اهمیت: اگر کشش به‌درستی تنظیم نشود، عملکرد کل سیستم مختل می‌شود.

۶. سیستم روانکاری

• وظیفه: کاهش اصطکاک بین زنجیر و ریل و افزایش عمر قطعات.
• انواع: روغن‌کاری دستی یا سیستم روغن‌کاری اتوماتیک.
• کاربرد: در خطوط پرکار مثل خودروسازی استفاده از سیستم اتوماتیک توصیه می‌شود.

۷. سیستم کنترل

• وظیفه: مدیریت سرعت، توقف‌ها، صف‌بندی حامل‌ها و هماهنگی با تجهیزات جانبی.
• ویژگی‌ها: تابلو برق، PLC و HMI برای تنظیم پارامترها و نمایش وضعیت لحظه‌ای.
• قابلیت‌ها: اتصال به سیستم‌های اتوماسیون کارخانه (MES/SCADA).

۸. تجهیزات ایمنی

• شامل: کلیدهای قطع اضطراری، سنسورهای تشخیص قطعه، محدودکننده بار.
• اهمیت: جلوگیری از حوادث و توقف‌های ناخواسته در خطوط پرسرعت.

اجزای نوار نقاله هوایی مثل قطعات یک پازل در کنار هم قرار می‌گیرند و اگر هر کدام دچار نقص شود، عملکرد کل سیستم مختل خواهد شد. به همین دلیل انتخاب مواد اولیه باکیفیت، طراحی درست و نگهداری منظم اهمیت حیاتی دارد.

مشخصات فنی نوار نقاله هوایی

مشخصات فنی نوار نقاله هوایی نشان می‌دهد این دستگاه تا چه حد می‌تواند با نیازهای واقعی یک خط تولید هماهنگ شود. بسته به نوع ریل، ظرفیت بار، طول مسیر و تجهیزات جانبی، مقادیر فنی متفاوتی وجود دارد. آشنایی با این مشخصات کمک می‌کند انتخاب دقیق‌تری داشته باشیم و از هزینه‌های اضافه جلوگیری شود.

۱. ظرفیت باربری

• در مدل‌های ریل بسته: هر قلاب بین ۳۰ تا ۷۵ کیلوگرم بار را تحمل می‌کند.
• در مدل‌های ریل باز: ظرفیت به ۱۰۰ تا ۲۵۰ کیلوگرم می‌رسد.
• در مدل‌های پاور اند فری: حتی تا ۳۰۰ کیلوگرم به ازای هر قلاب قابل‌حمل است.

۲. سرعت حرکت

• سرعت استاندارد معمولاً بین ۳ تا ۱۸ متر بر دقیقه است.
• در خطوط رنگ پودری یا شست‌وشو: سرعت پایین‌تر (۳–۶ متر/دقیقه).
• در خطوط لجستیک یا مونتاژ سبک: سرعت بالاتر (۱۰–۱۸ متر/دقیقه).

۳. طول مسیر

• خطوط کوچک: ۵ تا ۱۰ متر.
• خطوط متوسط: ۱۵ تا ۳۰ متر.
• خطوط بزرگ صنعتی: بیش از ۵۰ متر با چند ایستگاه فرآیندی.

۴. توان موتور

• موتورهای کوچک: ۰.۷۵ تا ۱.۵ کیلووات.
• خطوط متوسط: ۲.۲ تا ۳ کیلووات.
• خطوط سنگین یا پاور اند فری: ۴ تا ۵.۵ کیلووات.

۵. جنس ریل و قطعات

• ریل باز: فولاد آلیاژی مقاوم به سایش.
• ریل بسته: فولاد با پوشش ضدزنگ.
• قلاب‌ها: فولاد سخت‌کاری‌شده یا استیل ضدزنگ (برای صنایع غذایی).

۶. سیستم کنترل

• کنترل ساده با اینورتر: تنظیم سرعت یکنواخت.
• کنترل پیشرفته با PLC + HMI: امکان توقف، صف‌بندی و هماهنگی با دیگر تجهیزات.

جدول نسبی مشخصات فنی نوار نقاله هوایی

ویژگی	مقدار معمول در مدل ریل بسته	مقدار معمول در مدل ریل باز	مقدار در مدل پاور اند فری
ظرفیت باربری	۳۰–۷۵ کیلوگرم	۱۰۰–۲۵۰ کیلوگرم	۵۰–۳۰۰+ کیلوگرم
سرعت حرکت	۳–۱۲ متر/دقیقه	۶–۱۸ متر/دقیقه	۳–۱۵ متر/دقیقه
طول مسیر	۵–۲۰ متر	۱۰–۵۰ متر	۲۰–۸۰ متر
توان موتور	۰.۷۵–۲.۲ کیلووات	۲.۲–۴ کیلووات	۳–۵.۵ کیلووات
جنس ریل	فولاد ضدزنگ	فولاد آلیاژی	فولاد تقویت‌شده
سیستم کنترل	اینورتر ساده	اینورتر یا PLC	PLC + HMI پیشرفته

مشخصات فنی نوار نقاله هوایی بسیار متنوع است، اما سه عامل اصلی ظرفیت بار، سرعت حرکت و توان موتور، تعیین‌کننده تناسب دستگاه با کاربرد صنعتی هستند. انتخاب نادرست در هر یک از این موارد می‌تواند باعث کاهش راندمان یا افزایش هزینه‌های نگهداری شود.

کاربردهای نوار نقاله هوایی

نوار نقاله هوایی به دلیل طراحی خاص و قابلیت استفاده از فضای بالای سالن، در صنایع گوناگون جایگاه ویژه‌ای پیدا کرده است. این سیستم نه‌تنها به جابه‌جایی قطعات کمک می‌کند، بلکه نقش مهمی در افزایش راندمان، کاهش هزینه‌های نیروی انسانی و بهینه‌سازی فضای تولید دارد. در ادامه مهم‌ترین حوزه‌های کاربرد این کانوایر را بررسی می‌کنیم.

۱. کاربرد نوار نقاله هوایی در صنعت خودروسازی

• مونتاژ بدنه و قطعات: در خطوط تولید خودرو، بدنه یا قطعات سنگین مانند موتور، گیربکس و شاسی با نوار هوایی جابه‌جا می‌شوند.
• خطوط رنگ خودرو: بدنه خودرو روی قلاب‌ها نصب می‌شود و بدون دخالت دستی از مراحل شست‌وشو، پاشش رنگ و کوره خشک‌کن عبور می‌کند.
• مزیت اصلی: آزاد شدن فضای کف برای ماشین‌آلات و افزایش ایمنی در محیط‌های صنعتی سنگین.

2. کاربرد کانوایر هوایی در صنایع رنگ و پوشش

• رنگ پودری و مایع: قطعات فلزی یا پلاستیکی کوچک روی قلاب‌ها آویزان می‌شوند و به‌صورت پیوسته از کابین رنگ عبور می‌کنند.
• خشک‌کن و کوره: نوار هوایی امکان حرکت قطعات در مسیرهای طولانی و پرپیچ‌وخم داخل کوره را فراهم می‌کند.
• مزیت اصلی: پوشش یکنواخت قطعات و کاهش نیاز به نیروی انسانی.

۳. کاربرد در انبارداری و لجستیک

• انتقال بسته‌ها در مراکز پستی: بسته‌های سبک و متوسط به‌وسیله گیره‌ها جابه‌جا می‌شوند.
• انبارهای چندطبقه: نوار هوایی امکان انتقال بار بین طبقات مختلف را بدون نیاز به لیفتراک یا بالابر فراهم می‌کند.
• مزیت اصلی: سرعت بالا در پردازش و کاهش تراکم در کف سالن.

۴. کاربرد در صنایع پوشاک و سبک

• انتقال لباس‌ها: در خطوط تولید یا فروشگاه‌های بزرگ، لباس‌ها روی آویزها جابه‌جا می‌شوند.
• مرتب‌سازی و ذخیره‌سازی: نوار هوایی کمک می‌کند تا لباس‌ها به‌صورت مرتب و بدون چین‌خوردگی حمل شوند.
• مزیت اصلی: استفاده بهینه از فضا و جلوگیری از آسیب به پارچه‌ها.

۵. کاربردهای دیگر نوار نقاله هوایی

• صنایع غذایی و دارویی: برای حمل تجهیزات یا محصولات سبک با رعایت استانداردهای بهداشتی.
• صنایع فلزی سبک: جابه‌جایی پروفیل‌ها یا قطعات کوچک در مراحل مونتاژ.
• نمایشگاه‌ها و مراکز نمایشی: برای حرکت اجسام یا دکورهای سنگین به‌صورت معلق.

کاربرد نوار نقاله هوایی فقط محدود به یک صنعت خاص نیست. از خودرو و رنگ گرفته تا پوشاک و لجستیک، این سیستم به‌عنوان یک راهکار منعطف و هوشمند شناخته می‌شود. هر جا که نیاز به آزادسازی فضای کف، افزایش بهره‌وری و جابه‌جایی پیوسته قطعات وجود داشته باشد، نوار نقاله هوایی یک انتخاب ایده‌آل خواهد بود.

مزایا و معایب نوار نقاله هوایی

نوار نقاله هوایی به دلیل طراحی خاص و قابلیت‌های منحصر‌به‌فردش، توانسته جایگاه مهمی در صنایع مختلف پیدا کند. با این حال، مانند هر فناوری صنعتی دیگر، نقاط قوت و ضعف خودش را دارد. شناخت این موارد به مدیران کمک می‌کند تا تصمیمی واقع‌بینانه برای خرید و استفاده از این سیستم بگیرند.

مزایای نوار نقاله هوایی

1. صرفه‌جویی در فضای کف سالن
   • بزرگ‌ترین مزیت این سیستم استفاده از فضای بالای سالن است. در کارخانه‌هایی که تجهیزات زیادی روی زمین قرار دارد، نوار هوایی باعث می‌شود مسیرهای کف آزاد بمانند.
2. انعطاف‌پذیری در طراحی مسیر
   • امکان طراحی مسیرهای مستقیم، منحنی، شیب‌دار و حتی چندطبقه وجود دارد. این انعطاف‌پذیری به خطوط پیچیده اجازه می‌دهد بدون محدودیت فضایی به کار ادامه دهند.
3. کاهش نیاز به نیروی انسانی
   • قطعات بدون دخالت دستی از ایستگاه‌های مختلف عبور می‌کنند. این موضوع علاوه بر کاهش هزینه‌ها، ایمنی بیشتری در محیط کار ایجاد می‌کند.
4. ظرفیت بالای باربری
   • در مدل‌های سنگین مثل ریل باز یا پاور اند فری، هر قلاب می‌تواند صدها کیلوگرم بار را تحمل کند. این ویژگی برای صنایع خودروسازی و فلزی بسیار ارزشمند است.
5. افزایش راندمان و بهره‌وری
   • قطعات در یک جریان پیوسته و منظم حرکت می‌کنند. توقف‌های ناخواسته کمتر شده و خط تولید روان‌تر کار می‌کند.

معایب نوار نقاله هوایی

1. هزینه ساخت و نصب بالا
   • به‌ویژه در مدل‌های پیچیده مثل پاور اند فری، هزینه اولیه زیاد است و برای برخی صنایع کوچک توجیه اقتصادی ندارد.
2. نیاز به سرویس و نگهداری منظم
   • زنجیرها و ریل‌ها باید مرتب روغن‌کاری و بررسی شوند. عدم نگهداری مناسب می‌تواند باعث توقف خط شود.
3. محدودیت در محیط‌های کم‌ارتفاع
   • در سالن‌هایی که ارتفاع سقف کم است، نصب این سیستم دشوار یا غیرممکن خواهد بود.
4. سر و صدا در مدل‌های سنگین
   • در مدل ریل باز به دلیل تماس مستقیم فلز با فلز، صدا بیشتر است و باید از سیستم‌های کاهش صدا استفاده شود.

جدول مزایا و معایب نوار نقاله هوایی

مزایا	معایب
صرفه‌جویی در فضای کف سالن	هزینه ساخت و نصب بالا
انعطاف‌پذیری در طراحی مسیر	نیاز به سرویس منظم
کاهش نیاز به نیروی انسانی	محدودیت در محیط‌های کم‌ارتفاع
ظرفیت بالای باربری	صدای زیاد در برخی مدل‌ها
افزایش راندمان خط تولید	—

نوار نقاله هوایی سیستمی استراتژیک است که می‌تواند در بسیاری از صنایع تحولی بزرگ ایجاد کند. با این حال، برای بهره‌برداری بهینه باید محدودیت‌های آن را در نظر گرفت. زمانی این سیستم بهترین بازدهی را خواهد داشت که به‌طور منظم نگهداری شود و در فضایی متناسب نصب گردد.

تفاوت نوار نقاله هوایی و زمینی

انتخاب بین نوار نقاله هوایی و زمینی یکی از تصمیم‌های کلیدی در طراحی خطوط تولید است. هر کدام از این سیستم‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خودشان را دارند. شناخت دقیق تفاوت‌های آن‌ها کمک می‌کند بهترین گزینه با توجه به نوع صنعت، فضای در دسترس و بودجه انتخاب شود.

۱. موقعیت نصب و اشغال فضا

• نوار نقاله هوایی: در ارتفاع نصب می‌شود و فضای کف سالن را آزاد نگه می‌دارد.
• نوار نقاله زمینی: روی زمین قرار می‌گیرد و بخشی از فضای کف را اشغال می‌کند.
• نتیجه: برای سالن‌های شلوغ و مجهز به ماشین‌آلات سنگین، سیستم هوایی برتری دارد.

۲. ظرفیت باربری

• هوایی: از چند کیلوگرم تا صدها کیلوگرم (بسته به نوع ریل و قلاب).
• زمینی: امکان حمل بارهای بسیار سنگین‌تر مثل پالت‌ها، کانتینرها یا مواد فله.
• نتیجه: در حمل بارهای بسیار سنگین و حجیم، سیستم زمینی انتخاب بهتری است.

۳. انعطاف‌پذیری در طراحی مسیر

• هوایی: قابلیت عبور از بالا، طراحی در مسیرهای پیچیده، چندطبقه و حتی عبور از موانع.
• زمینی: مسیرها عمدتاً مستقیم یا با انحناهای محدود هستند.
• نتیجه: در خطوطی که نیاز به تغییر سطح یا فضای چندطبقه وجود دارد، هوایی برتری دارد.

۴. هزینه و نگهداری

• هوایی: هزینه نصب بالاتر، نیاز به روغن‌کاری و سرویس منظم زنجیر.
• زمینی: هزینه ساخت و نگهداری پایین‌تر، تعمیرات ساده‌تر.
• نتیجه: برای صنایع کوچک یا بودجه محدود، سیستم زمینی اقتصادی‌تر است.

۵. ایمنی و ارگونومی

• هوایی: کاهش برخورد کارگران با بارها، کاهش احتمال حوادث ناشی از اشغال فضای کف.
• زمینی: احتمال برخورد کارگران و ماشین‌آلات با بار وجود دارد.
• نتیجه: از منظر ایمنی، سیستم هوایی مزیت بیشتری دارد.

جدول مقایسه نوار نقاله هوایی و زمینی

ویژگی	نوار نقاله هوایی	نوار نقاله زمینی
موقعیت نصب	در ارتفاع	روی زمین
اشغال فضا	فضای کف آزاد می‌ماند	فضای کف اشغال می‌شود
ظرفیت باربری	متوسط تا سنگین (۳۰–۳۰۰ کیلوگرم)	بسیار سنگین (پالت، کانتینر)
انعطاف‌پذیری مسیر	بالا (چندطبقه، منحنی، شیب‌دار)	محدودتر
هزینه نصب	بالاتر	پایین‌تر
نگهداری	تخصصی‌تر	ساده‌تر
ایمنی	بیشتر	کمتر

نوار نقاله هوایی برای صنایعی مناسب است که فضای کف محدود دارند و نیاز به انعطاف‌پذیری در طراحی مسیر احساس می‌شود، در حالی که نوار نقاله زمینی برای حمل بارهای فوق‌سنگین و مسیرهای ساده‌تر انتخاب بهتری خواهد بود.

قیمت نوار نقاله هوایی و عوامل مؤثر بر آن

قیمت نوار نقاله هوایی متغیر است و به عوامل متعددی بستگی دارد. برخلاف تصور برخی مدیران که فقط به ابعاد یا ظرفیت بار نگاه می‌کنند، مجموعه‌ای از فاکتورها در تعیین هزینه نهایی دخالت دارند. شناخت این عوامل کمک می‌کند هنگام استعلام قیمت یا خرید، انتخابی دقیق و متناسب با نیاز واقعی انجام شود.

۱. نوع سیستم و طراحی ریل

• ریل باز (I-Beam): به دلیل استفاده از فولاد آلیاژی سنگین و تحمل بار بالا، قیمت بیشتری دارد.
• ریل بسته (Enclosed): هزینه کمتر ولی ظرفیت باربری محدودتر.
• پاور اند فری (Power & Free): پیشرفته‌ترین مدل با بالاترین هزینه ساخت و نصب.

۲. ظرفیت باربری

هرچه ظرفیت باربری هر قلاب یا حامل بیشتر باشد، از زنجیر و ریل مستحکم‌تری استفاده می‌شود و هزینه افزایش پیدا می‌کند.

• مثال: یک خط با ظرفیت ۳۰ کیلوگرم در هر قلاب می‌تواند نصف هزینه خطی با ظرفیت ۲۰۰ کیلوگرم باشد.

۳. طول مسیر و پیچیدگی خط

• مسیرهای کوتاه (۵ تا ۱۰ متر): هزینه پایین‌تر.
• مسیرهای طولانی (۳۰ تا ۵۰ متر) یا چندطبقه: هزینه به‌طور چشمگیری افزایش می‌یابد.
• مسیرهای پرپیچ‌وخم و دارای ایستگاه‌های متعدد (رنگ، شست‌وشو، خشک‌کن): گران‌تر از مسیرهای مستقیم هستند.

۴. تجهیزات جانبی و سیستم کنترل

• کنترل ساده با اینورتر: ارزان‌تر و مناسب خطوط ساده.
• کنترل پیشرفته PLC + HMI: قابلیت صف‌بندی و هماهنگی با دیگر تجهیزات را دارد، اما هزینه را به‌طور قابل توجهی افزایش می‌دهد.

۵. جنس قطعات و پوشش‌ها

• استفاده از استیل ضدزنگ در صنایع غذایی و دارویی قیمت را بالا می‌برد.
• ریل فولادی با پوشش ضدسایش یا ضدزنگ گران‌تر از ریل معمولی است.

۶. هزینه نصب و خدمات پس از فروش

• نصب در سالن‌های آماده و ساده هزینه کمتری دارد.
• در سالن‌های با محدودیت ارتفاع یا نیاز به تغییر ساختار، هزینه نصب افزایش پیدا می‌کند.
• وجود گارانتی و خدمات پس از فروش نیز در قیمت لحاظ می‌شود.

محدوده قیمت تقریبی در ایران ( ۱۴۰5 – 1404)

• ریل بسته سبک (۳۰–۷۵ کیلوگرم بار): حدود ۷۰۰ میلیون تا ۱.۲ میلیارد تومان.
• ریل باز سنگین (۱۰۰–۲۵۰ کیلوگرم بار): حدود ۱.۵ تا ۳ میلیارد تومان.
• پاور اند فری پیشرفته: از ۳ میلیارد تومان به بالا بسته به طراحی و تجهیزات جانبی.

قیمت نوار نقاله هوایی وابسته به نوع سیستم، ظرفیت باربری، طول مسیر و تجهیزات جانبی است. بنابراین، هنگام استعلام قیمت بهتر است نیاز واقعی خط تولید مشخص شود تا هزینه‌ها بهینه گردد. صرفاً توجه به عدد نهایی بدون بررسی جزئیات می‌تواند باعث انتخاب اشتباه و تحمیل هزینه‌های اضافه شود.

قیمت‌های ذکر شده در بالا حدودی بوده و با توجه به نوسانات ارزی متغیر می‌باشند. جهت استعلام قیمت دقیق و به‌روز و همچنین دریافت پیش‌فاکتور، لطفاً با کارشناسان ما به شماره 0935967545 تماس حاصل فرمایید.

خرید نوار نقاله هوایی و نکات مهم انتخاب

خرید نوار نقاله هوایی تنها یک معامله ساده نیست؛ بلکه تصمیمی استراتژیک برای هر واحد صنعتی محسوب می‌شود. انتخاب درست می‌تواند راندمان خط تولید را افزایش دهد، هزینه‌های بلندمدت را کاهش دهد و ایمنی محیط کار را تضمین کند. در مقابل، انتخاب نادرست منجر به توقف‌های مکرر، هزینه‌های تعمیرات بالا و کاهش بهره‌وری خواهد شد.

۱. تحلیل نیاز واقعی خط تولید

پیش از استعلام قیمت یا سفارش، باید به این پرسش‌ها پاسخ داد:

• نوع محصولی که قرار است جابه‌جا شود چیست؟
• وزن و ابعاد هر قطعه چقدر است؟
• طول خط و تعداد ایستگاه‌ها چه میزان خواهد بود؟
• آیا نیاز به توقف در ایستگاه‌ها وجود دارد یا انتقال باید پیوسته باشد؟

۲. انتخاب نوع سیستم مناسب

• ریل بسته: برای قطعات سبک، صنایع غذایی، دارویی یا محیط‌های تمیز.
• ریل باز: برای قطعات متوسط تا سنگین مثل قطعات فلزی یا خودروسازی.
• پاور اند فری: برای خطوط پیچیده با نیاز به صف‌بندی، توقف یا تغییر مسیر.

۳. توجه به ظرفیت باربری

اگر سیستم با بار کمتر از ظرفیت طراحی شود، دچار استهلاک زودرس خواهد شد. بنابراین انتخاب قلاب و ریل باید متناسب با وزن واقعی قطعات باشد.

۴. در نظر گرفتن شرایط محیطی

• سالن‌های مرطوب یا دارای مواد شیمیایی → نیاز به ریل و زنجیر ضدزنگ.
• سالن‌های با ارتفاع کم → محدودیت در نصب نوار هوایی.
• محیط‌های پرسر و صدا → بهتر است از ریل بسته استفاده شود.

۵. بررسی خدمات سازنده

• آیا سازنده امکان طراحی سفارشی بر اساس نیاز شما را دارد؟
• آیا خدمات نصب، آموزش اپراتور و پشتیبانی ارائه می‌دهد؟
• آیا گارانتی معتبر و قطعات یدکی در دسترس هستند؟

۶. بودجه و هزینه‌های بلندمدت

قیمت اولیه تنها بخشی از هزینه است. هزینه‌های نگهداری، تعمیرات و انرژی مصرفی در طول زمان باید در نظر گرفته شود. گاهی خرید یک سیستم گران‌تر ولی با دوام بالاتر، به‌صرفه‌تر از سیستم ارزان و بی‌کیفیت خواهد بود.

هنگام خرید نوار نقاله هوایی، توجه به نیاز واقعی خط، ظرفیت باربری، شرایط محیطی و خدمات پس از فروش اهمیت بیشتری از قیمت اولیه دارد. بهترین انتخاب سیستمی است که نه‌تنها امروز، بلکه در سال‌های آینده نیز پاسخگوی رشد و توسعه خط تولید شما باشد.

سازنده نوار نقاله هوایی در ایران

نوار نقاله‌های هوایی در ایران به‌صورت تخصصی توسط شرکت امید عمران سهند طراحی و تولید می‌شوند. مجموعه ما با تکیه بر توان فنی خود، امکان ساخت انواع مدل‌های ریل باز، ریل بسته و پاور اند فری را متناسب با نیاز خطوط تولید فراهم کرده است.

در طراحی این کانوایرها، ظرفیت باربری، طول مسیر، شرایط محیطی و نوع فرآیند در نظر گرفته می‌شود تا سیستم به‌صورت دقیق با نیاز هر کارخانه هماهنگ باشد. علاوه بر ساخت، خدمات نصب و راه‌اندازی نیز توسط تیم فنی ما انجام می‌شود.

نتیجه‌گیری

نوار نقاله هوایی یکی از کارآمدترین سیستم‌های انتقال مواد در صنایع مختلف است. این دستگاه با استفاده از فضای بالای سالن، هم به افزایش راندمان خط تولید کمک می‌کند و هم ایمنی و نظم بیشتری ایجاد می‌کند. شناخت انواع نوار نقاله هوایی، از ریل باز و ریل بسته گرفته تا سیستم‌های پیشرفته پاور اند فری، به مدیران و مهندسان امکان می‌دهد انتخابی متناسب با نیاز واقعی خود داشته باشند.

در این مقاله دیدیم که عوامل متعددی مانند ظرفیت باربری، سرعت حرکت، طول مسیر و نوع کنترلر در عملکرد و قیمت نهایی این سیستم نقش دارند. همچنین بررسی شد که هر صنعت بسته به شرایط خود می‌تواند از این فناوری بهره‌مند شود؛ از خودروسازی و رنگ گرفته تا لجستیک، پوشاک و صنایع سبک.

شرکت امید عمران سهند به‌عنوان سازنده داخلی، طراحی و ساخت این نوع نوار نقاله‌ها را متناسب با نیاز صنایع مختلف انجام می‌دهد. بنابراین اگر به دنبال یک سیستم مطمئن برای بهینه‌سازی خط تولید هستید، نوار نقاله هوایی می‌تواند یک راهکار مناسب و تخصصی برای شما باشد.
