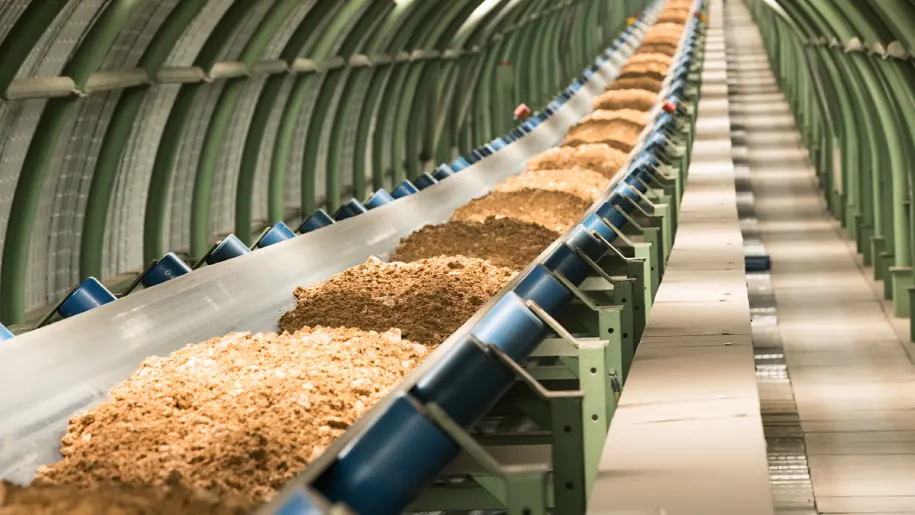

نوار نقاله معدن
نوار نقاله معدن یکی از کلیدی‌ترین تجهیزات انتقال مواد در صنعت معدن‌کاری است. این سیستم مکانیزه، وظیفه‌ی جابه‌جایی مستمر و ایمن مواد معدنی را از نقاط استخراج به مراکز فرآوری، دپو یا بارگیری بر عهده دارد. در دنیای معدن‌کاری که حجم، وزن و خطرات کاری بالاست، حذف روش‌های سنتی حمل‌ونقل و جایگزینی آن با نوار نقاله، یک تحول بنیادین محسوب می‌شود.
کاربرد نوار نقاله معدن فراتر از انتقال ساده مواد است. این سیستم باعث کاهش مصرف سوخت، افزایش سرعت بارگیری، کاهش نیروی انسانی و در نهایت، کاهش ریسک‌های ایمنی می‌شود. در معادنی که مسیرهای طولانی و اختلاف ارتفاع قابل‌توجه وجود دارد، نوار نقاله‌ها نقش حیاتی در پایدارسازی فرآیند استخراج و انتقال دارند.
از منظر بهره‌وری، نوار نقاله معدن به کاهش توقفات عملیات، کاهش هزینه‌های نگهداری تجهیزات حمل‌ونقل سنگین، و افزایش راندمان کاری کمک می‌کند. در زمینه ایمنی نیز، با حذف کامیون‌ها و بیل‌های مکانیکی در بخش‌هایی از انتقال، میزان تصادفات و حوادث شغلی به شکل محسوسی کاهش می‌یابد.
در این مقاله، به‌صورت تخصصی و فنی به انواع نوار نقالههای مورد استفاده در معادن، اجزای اصلی، معیارهای انتخاب، چالش‌های عملیاتی و روش‌های بهینه‌سازی عملکرد آن‌ها می‌پردازیم.
آنچه در این مطلب می‌خوانید :
انواع نوار نقالههای معدنی
در صنعت معدن‌کاری، بسته به نوع ماده معدنی، شرایط محیطی و نیاز عملیاتی، انواع مختلفی از نوار نقاله معدن به‌کار گرفته می‌شوند. انتخاب نوع مناسب نوار نقاله، مستقیماً بر کارایی و ایمنی عملیات تأثیر دارد.
1. نوار نقاله تسمه‌ای
رایج‌ترین نوع نوار نقاله معدن، مدل تسمه‌ای است. این سیستم برای جابه‌جایی پیوسته مواد معدنی با حجم زیاد و در فواصل طولانی بسیار مناسب است. ساختار ساده، نگهداری نسبتاً آسان و قابلیت تطبیق با زمین‌های ناهموار، از جمله مزایای این نوع نوار نقاله است. استفاده از تسمه‌های مقاوم در برابر سایش و حرارت، آن را به انتخابی ایده‌آل برای معادن روباز و زیرزمینی تبدیل کرده است.
2. نوار نقاله زنجیری
در معادنی که شرایط سخت و مواد معدنی سنگین حاکم است، نوار نقاله زنجیری عملکردی قابل اتکا دارد. این سیستم از زنجیرهای فولادی یا آلیاژی تشکیل شده که توان تحمل بارهای ضربه‌ای و وزن‌های بالا را دارند. مقاومت بالا در برابر خوردگی و کارایی مناسب در محیط‌های مرطوب یا گردوغبار، از ویژگی‌های اصلی آن است.
3. نوار نقاله غلطکی
این مدل بیشتر برای حمل بارهای سنگین اما بسته‌بندی‌شده یا با ابعاد مشخص مانند قطعات فلزی، دستگاه‌ها یا باکس‌های بزرگ در معادن فرآوری یا خطوط انتقال داخلی کاربرد دارد. نوار نقاله غلطکی معمولاً در ترکیب با سیستم‌های اتوماسیون استفاده می‌شود و برای حمل یکنواخت مواد جامد ایده‌آل است.
4. نوار نقاله بالابر
برای انتقال مواد به سطوح بالاتر یا تخلیه به قیف‌ها و سیلوها، از نوار نقاله بالابر استفاده می‌شود. این سیستم با استفاده از سطل یا شیارهای ویژه، مواد را به‌صورت عمودی یا در زوایای تند جابه‌جا می‌کند. طراحی آن باید به‌گونه‌ای باشد که از ریزش یا افت ماده در طول مسیر جلوگیری شود.
5. نوار نقاله شیب‌دار
در مسیرهایی که اختلاف ارتفاع زیادی وجود دارد یا انتقال روی سطوح شیب‌دار انجام می‌شود، نوار نقاله شیب‌دار بهترین گزینه است. استفاده از تسمه‌های عاج‌دار یا طراحی‌های خاص برای جلوگیری از سرخوردن مواد، این نوع نقاله را برای انتقال سنگ‌دانه‌ها، خاک و کانی‌ها در محیط‌های پرفشار مناسب کرده است.
اجزای اصلی نوار نقالههای معدنی
هر نوار نقاله معدن از مجموعه‌ای از اجزای مکانیکی و الکترونیکی تشکیل شده که هماهنگ با هم، امکان انتقال ایمن و پیوسته مواد معدنی را فراهم می‌کنند. شناخت دقیق این اجزا نه‌تنها در طراحی و انتخاب سیستم مناسب اهمیت دارد، بلکه در نگهداری و افزایش طول عمر آن نیز نقش کلیدی دارد.
1. تسمه یا زنجیر – بخش اصلی انتقال
تسمه یا زنجیر، عنصر اصلی انتقال‌دهنده در ساختار نوار نقاله معدن است. در مدل‌های تسمه‌ای، معمولاً از تسمه‌های لاستیکی مقاوم در برابر سایش و حرارت استفاده می‌شود. در مقابل، سیستم‌های زنجیری که بیشتر برای بارهای سنگین و شرایط سخت به‌کار می‌روند، از زنجیرهای فولادی ساخته می‌شوند. انتخاب بین تسمه یا زنجیر بستگی به نوع ماده، وزن، و شرایط محیطی معدن دارد.
2. غلتک‌ها و رولرها – هدایت و پشتیبانی
غلتک‌ها و رولیک‌ها وظیفه پشتیبانی از تسمه و هدایت مسیر حرکت آن را دارند. آن‌ها به کاهش اصطکاک کمک می‌کنند و از انحراف تسمه جلوگیری می‌کنند. در نوار نقالههای معدنی، رولرها باید از موادی با مقاومت بالا در برابر خوردگی، گردوغبار و ضربه ساخته شوند تا در شرایط خشن معدنی عملکرد طولانی‌مدت داشته باشند.
3. موتور و گیربکس – منبع نیروی محرکه
مجموعه موتور و گیربکس، نیروی لازم برای حرکت تسمه یا زنجیر را تأمین می‌کند. بسته به ظرفیت نوار نقاله معدن، توان موتور و نسبت گیربکس انتخاب می‌شود. استفاده از گیربکس‌های صنعتی با قابلیت تحمل گشتاور بالا و سیستم‌های ترمز هوشمند، برای جلوگیری از حرکت ناگهانی یا برگشت تسمه، در این بخش اهمیت دارد.
4. سیستم کنترل – مدیریت دقیق عملکرد
برای کنترل سرعت، توقف اضطراری، و تنظیم بارگیری، سیستم‌های کنترلی پیشرفته به نوار نقاله معدن اضافه می‌شوند. این سیستم‌ها شامل PLC، حسگرهای وزنی، و درایوهای سرعت متغیر (VFD) هستند که به اپراتورها امکان می‌دهند عملکرد نوار را متناسب با شرایط عملیاتی تنظیم کنند. در معادنی با عملیات پیوسته، دقت این سیستم‌ها نقش مهمی در جلوگیری از آسیب تجهیزات و توقف تولید دارد.
معیارهای انتخاب نوار نقاله مناسب برای معدن
انتخاب یک نوار نقاله معدن مناسب، نیازمند بررسی چندین پارامتر فنی و محیطی است. تصمیم‌گیری اشتباه در این مرحله می‌تواند منجر به استهلاک زودرس، توقف عملیات یا افزایش هزینه‌های نگهداری شود. در ادامه، مهم‌ترین معیارهایی که باید در طراحی یا خرید نوار نقاله معدنی در نظر گرفته شوند، بررسی می‌کنیم.
1. نوع ماده معدنی
ترکیب فیزیکی و شیمیایی ماده معدنی اولین فاکتور کلیدی در انتخاب نوع نوار نقاله است.
- زغالسنگ: سبک، ولی با خطر اشتعال‌پذیری بالا؛ نیازمند تسمه‌هایی با خاصیت آنتی‌استاتیک و مقاوم به شعله است.
- سنگ‌آهن: بسیار ساینده و متراکم؛ تسمه‌های با لایه محافظ ضخیم و رولرهای تقویت‌شده نیاز دارد.
- مس یا سولفیدها: ممکن است خاصیت خورنده داشته باشند، لذا انتخاب متریال مقاوم در برابر خوردگی ضروری است.
نوع ماده نه‌تنها بر جنس تسمه یا زنجیر، بلکه بر طراحی غلتک‌ها، سیستم‌های آب‌بندی و حتی نحوه انتقال بار نیز اثرگذار است.
2. ظرفیت حمل مورد نیاز
نوار نقاله باید قادر به جابه‌جایی حجم مشخصی از مواد در بازه‌های زمانی معین باشد. این ظرفیت معمولاً بر حسب تن بر ساعت (TPH) بیان می‌شود و بر اساس آن موارد زیر طراحی می‌گردند:
- عرض تسمه
- سرعت حرکت نوار
- توان موتور و گیربکس
- ظرفیت رولرها و ساختار ساپورت‌ها
در طراحی مهندسی، معمولاً ظرفیت مورد نیاز با یک ضریب ایمنی (حدود ۱۰ تا ۲۰٪ بیشتر از ظرفیت اسمی) لحاظ می‌شود تا از فشار بیش از حد به تجهیزات جلوگیری شود.
3. مسافت و شیب مسیر انتقال
برای انتقال‌های طولانی، استفاده از نوار نقاله معدن با توان بالا، استراکچر فلزی مستحکم، سیستم‌های کشش پیشرفته و ایستگاه‌های میانی (Intermediate Drives) ضروری است. در مسیرهای دارای شیب زیاد، تسمه باید عاج‌دار یا با طراحی خاص باشد تا از سر خوردن مواد جلوگیری شود. همچنین سیستم ترمز مطمئن برای جلوگیری از بازگشت ناگهانی مواد در زمان توقف موتور الزامی است.
4. شرایط محیطی
شرایط کاری در معادن به‌ویژه در معادن روباز می‌تواند بسیار سخت باشد. برخی از موارد مهم عبارتند از:
- رطوبت و بارندگی: استفاده از متریال ضدزنگ، آب‌بندی مناسب رولرها و درایوها، و کنترل لغزش تسمه ضروری است.
- گرد و غبار زیاد: سیستم‌های نوار باید دارای آب‌بندی مکانیکی، کاورها و سیستم تهویه یا فیلتر باشند.
- دماهای شدید: از تسمه‌های مقاوم در برابر دمای بالا یا پایین و روانکارهای خاص استفاده می‌شود.
شرایط محیطی همچنین بر انتخاب جنس کابل‌ها، تابلوهای برق و سیستم‌های کنترلی نیز تأثیرگذار است.
5. هزینه‌های نصب و نگهداری نوار نقاله معدن
هزینه اولیه خرید نوار نقاله معدن تنها بخشی از ماجراست. نوار نقاله‌ای که تعمیرپذیری ساده‌تر، قطعات یدکی در دسترس‌تر، و مصرف انرژی بهینه‌تری داشته باشد، در بلندمدت به‌صرفه‌تر خواهد بود. در نتیجه باید موارد زیر در نظر گرفته شوند:
- مصرف انرژی موتور و درایو
- هزینه تعویض تسمه یا زنجیر
- پیچیدگی تعمیرات و نیاز به نیروی متخصص
- طول عمر اجزای کلیدی مانند رولرها و بلبرینگ‌ها
نصب، نگهداری و ایمنی نوار نقاله معدنی
نصب و بهره‌برداری صحیح از نوار نقاله معدن نیازمند دقت مهندسی و رعایت استانداردهای ایمنی است. هرگونه خطا در این فرآیند می‌تواند منجر به توقف عملیات، کاهش بهره‌وری، و در مواردی حتی آسیب به نیروی انسانی شود. در این بخش به مهم‌ترین نکات فنی در زمینه نصب، نگهداری و ایمنی این تجهیزات می‌پردازیم.
1. نصب صحیح – پایه‌گذاری عملکرد ایمن و مؤثر
نصب اصولی نوار نقاله معدن، پایه‌ای‌ترین گام برای دستیابی به عملکرد پایدار و ایمن است. برخی از نکات کلیدی عبارتند از:
- تراز دقیق شاسی‌ها و رولرها برای جلوگیری از انحراف تسمه
- تنظیم کشش اولیه تسمه یا زنجیر طبق دستورالعمل سازنده
- استفاده از سیستم‌های تثبیت در نقاط بحرانی مانند شیب‌های تند یا پیچ‌ها
- پیکربندی ایستگاه‌های درایو و کشش با در نظر گرفتن طول مسیر و تنش تسمه
در هنگام نصب، هم‌راستایی کامل اجزای مکانیکی و بررسی مجدد اتصالات الکتریکی باید به دقت انجام شود تا از بروز ناهماهنگی‌های عملیاتی جلوگیری شود.
2. نگهداری منظم – پیشگیری به‌جای تعمیر
برای افزایش عمر مفید و جلوگیری از توقف‌های ناگهانی، باید برنامه نگهداری پیشگیرانه (PM) تدوین و اجرا شود. این برنامه شامل موارد زیر است:
- بازرسی دوره‌ای تسمه یا زنجیر برای کشیدگی، سایش یا پارگی
- روغن‌کاری منظم رولرها، بلبرینگ‌ها و گیربکس
- بررسی سیستم‌های کنترلی، کلیدهای توقف اضطراری و سنسورها
- تمیزکاری روزانه مسیر و اجزای متحرک برای جلوگیری از انباشت مواد یا گرد و غبار
در نوار نقاله معدن که معمولاً در شرایط سخت محیطی فعالیت می‌کند، نگهداری به‌موقع نقش مهمی در کاهش هزینه‌های عملیاتی دارد.
3. ایمنی – خط قرمز غیرقابل مصالحه
ایمنی نوار نقالههای معدنی نه‌تنها برای حفاظت از تجهیزات، بلکه مهم‌تر از آن برای حفظ جان نیروی انسانی حیاتی است. مهم‌ترین الزامات ایمنی عبارتند از:
- نصب کلیدهای توقف اضطراری در فواصل منظم و در دسترس
- پوشش کامل بخش‌های متحرک (مانند پولی‌ها و رولرهای خطرناک)
- آموزش پرسنل در خصوص کار با نقاله و خطرات احتمالی
- استفاده از تجهیزات حفاظت فردی (PPE) برای افرادی که در مجاورت کانوایر کار می‌کنند
- اجرای چک‌لیست‌های ایمنی قبل از راه‌اندازی اولیه یا پس از هرگونه تعمیر
در برخی معادن، استانداردهای بین‌المللی مانند ISO 14122 یا MSHA برای ایمنی کانوایرها اعمال می‌شوند که رعایت آن‌ها توصیه می‌شود.
تولید انواع نوار نقاله معدن توسط امید عمران سهند
در طراحی و ساخت نوار نقاله معدنی، آنچه تعیین‌کننده است، تلفیق تجربه‌ی میدانی، نگاه مهندسی و توان اجرای پروژه در شرایط واقعی معدن است. ما در امید عمران سهند با همین رویکرد فعالیت می‌کنیم؛ نه صرفاً تولید تجهیزات، بلکه ارائه راه‌حل‌هایی که با واقعیت معادن ایران تطابق کامل داشته باشد.
بر پایه همین رویکرد پروژه‌محور، در سال‌های گذشته موفق شده‌ایم نیاز معادن زغالسنگ، سنگ‌آهن، مس و دیگر حوزه‌های صنعتی را به‌صورت تخصصی پاسخ دهیم و طراحی‌هایی فراتر از استانداردهای مرسوم ارائه کنیم.
برخی از سیستم‌هایی که در پروژه‌های مختلف طراحی و اجرا کرده‌ایم، شامل موارد زیر است:
- نوار نقاله تسمه‌ای با ظرفیت بالا برای مسیرهای طولانی و بار حجیم
- نقالههای زنجیری مقاوم برای انتقال مواد ساینده در محیط‌های خورنده
- سیستم‌های شیب‌دار و بالابر برای اختلاف ارتفاع‌های قابل توجه
- کنترل‌های دقیق با امکان تنظیم سرعت و حفاظت الکترونیکی پیشرفته
تجربه‌ی ما در اجرای پروژه‌های بزرگ معدنی در شرایط محیطی سخت، این امکان را فراهم کرده تا طراحی هر سیستم دقیقاً بر اساس شرایط فنی و عملیاتی محل اجرا صورت گیرد.
نگاهی به معادن شاخص ایران و کاربرد نوار نقاله معدن در آن‌ها
استفاده از نوار نقاله معدن در بسیاری از معادن بزرگ ایران، به‌ویژه آن‌هایی که در مقیاس صنعتی و با حجم استخراج بالا فعالیت می‌کنند، به یک بخش جدایی‌ناپذیر از فرآیند حمل و انتقال مواد تبدیل شده است. در این بخش، به معرفی مهم‌ترین معادن کشور که در آن‌ها نوار نقاله‌ها نقش اساسی ایفا می‌کنند می‌پردازیم، همراه با نگاهی به شرایط محیطی، نوع ماده معدنی، و نوع سیستم‌های انتقال مورد استفاده.
۱. معدن مس سرچشمه – رفسنجان، کرمان
یکی از قدیمی‌ترین و بزرگ‌ترین معادن مس خاورمیانه. در این مجموعه عظیم، از سیستم‌های نوار نقاله معدن تسمه‌ای چندمرحله‌ای استفاده می‌شود که وظیفه‌ی انتقال سنگ مس از تونل‌های استخراج به کارخانه‌های تغلیظ، دپو و ایستگاه بارگیری ریلی را برعهده دارند. طراحی مسیرهای طولانی با شیب متغیر، نیازمند تسمه‌هایی با استحکام بالا و سیستم کنترل مرکزی است.
۲. معدن گل‌گهر – سیرجان، کرمان
مهم‌ترین قطب استخراج سنگ‌آهن در جنوب ایران. در این معدن، از نوار نقاله‌هایی با عرض بالا و سرعت متغیر استفاده می‌شود که به‌طور مداوم مواد معدنی را از محل استخراج به خطوط خردایش و دپوی مرکزی منتقل می‌کنند. ساختار مقاوم در برابر سایش و طراحی ماژولار، این نقاله‌ها را برای محیط‌های سخت و گردوغبار بالا مناسب کرده است.
۳. معدن چادرملو – اردکان، یزد
یکی از پیشرفته‌ترین معادن سنگ‌آهن کشور از نظر اتوماسیون صنعتی. نوار نقالههای معدنی به‌کاررفته در این مجموعه، دارای سیستم‌های کنترل پیشرفته با PLC و درایوهای سرعت متغیر هستند و بخشی از آن‌ها به‌صورت سرپوشیده برای کنترل گردوغبار طراحی شده‌اند.
۴. معدن زغالسنگ طبس – خراسان جنوبی
معدن زیرزمینی با مسیرهای پرپیچ‌وخم و رطوبت بالا. استفاده از نوار نقاله معدنی تسمه‌ای ضد شعله، ضد رطوبت و آنتی‌استاتیک در این پروژه الزامی بوده است. طراحی این سیستم‌ها به‌گونه‌ای صورت گرفته که با فضای محدود معادن زیرزمینی هم‌خوانی کامل داشته باشد.
۵. معدن مس سونگون – ورزقان، آذربایجان شرقی
یکی از بزرگ‌ترین پروژه‌های معدنی شمال‌غرب ایران که در دهه اخیر توسعه چشم‌گیری داشته است. نوار نقالههای مورد استفاده در این معدن، علاوه‌بر انتقال مواد از بخش استخراج به کارخانه فلوتاسیون، باید بار را در چند سطح ارتفاعی و در مسافت‌های طولانی جابه‌جا کنند. استفاده از تسمه‌های سنگین‌کار، رولرهای تقویت‌شده و سیستم‌های کنترلی دقیق از ویژگی‌های این پروژه است.
۶. معدن طلای زرشوران – تکاب، آذربایجان غربی
معدنی با ارزش اقتصادی بالا و نیاز به دقت بالا در فرآیند انتقال. در این مجموعه، کانوایرهایی با کنترل وزنی و سرعت دقیق برای جابه‌جایی سنگ‌های معدنی حاوی طلا مورد استفاده قرار گرفته‌اند. حفاظت از ماده معدنی در برابر افت یا هدررفت، اولویت اصلی طراحی بوده است.
۷. معدن سنگ‌آهن مرکزی – بافق، یزد
دارای ساختارهای نقاله‌ای سنگین‌کار برای انتقال سنگ‌آهن از عمق معدن به سطح و سپس به خطوط فرآوری. ترکیب نوار نقالههای تسمه‌ای و بالابرهای معدنی در این پروژه، امکان انتقال با ظرفیت بالا در کوتاه‌ترین زمان را فراهم کرده است.
💡 در معادن یادشده، نوار نقاله‌ها صرفاً یک تجهیز انتقال نیستند؛ بلکه بخشی از زیرساخت هوشمند و صنعتی معدن‌کاری مدرن به‌شمار می‌روند. انتخاب نوع، طراحی، ظرفیت، جنس تسمه و حتی سیستم کنترل، همگی بر اساس شرایط خاص هر معدن بهینه‌سازی شده‌اند.
نتیجه گیری
نوار نقاله معدن، امروزه جزئی جدایی‌ناپذیر از فرآیندهای استخراج، بارگیری و انتقال مواد در معادن بزرگ و متوسط ایران است. از معادن روباز سنگ‌آهن و مس تا تونل‌های زغالسنگ و فرآوری طلا، همه‌جا این سیستم‌ها نقشی محوری در افزایش بهره‌وری و کاهش وابستگی به ماشین‌آلات سنگین و پرهزینه دارند.
با توجه به چالش‌های خاص هر معدن—از شیب و رطوبت بالا گرفته تا مواد ساینده و ظرفیت‌های بالا—سیستم نقاله باید متناسب با شرایط محیطی، نوع ماده معدنی و اهداف عملیاتی طراحی شود. انتخاب نامناسب می‌تواند منجر به استهلاک زودهنگام، توقفات ناخواسته و افزایش هزینه‌های تعمیرات گردد.
در این مسیر، ما در امید عمران سهند با تکیه بر تجربه اجرایی، تیم مهندسی متخصص و شناخت دقیق از نیازهای معادن کشور، توانسته‌ایم طیف متنوعی از نوار نقالههای معدنی را تولید و اجرا کنیم؛ از نقالههای تسمه‌ای صنعتی تا سیستم‌های شیب‌دار و کنترل‌پذیر. هدف ما ارائه راه‌حل‌هایی است که عملکرد مطمئن، دوام بالا و پشتیبانی فنی واقعی را برای پروژه‌های معدنی به همراه داشته باشد.
نوار نقاله، اگر درست طراحی و اجرا شود، نه‌فقط یک تجهیز، بلکه سرمایه‌ای برای پایداری عملیات معدنی است.
