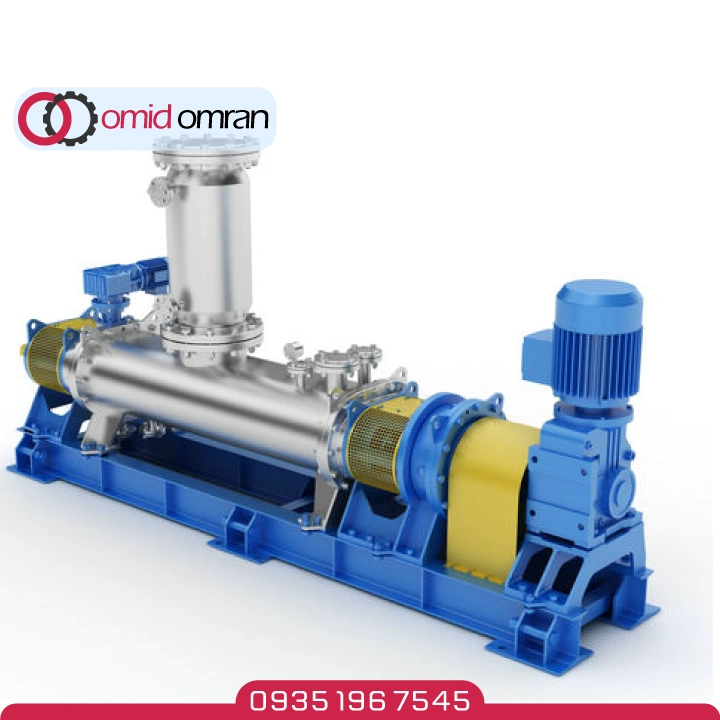

نیدر راکتور (راکتور بالک): طراحی و ساخت سفارشی صنعتی

جدول مشخصات فنی نیدر راکتور (راکتور بالک)

چه مواردی را در بالک راکتور می‌توانیم سفارشی‌سازی کنیم؟

• نوع فرایند: بچ | پیوسته

• جکت حرارتی: روغن داغ | بخار | آب سرد با بفل‌گذاری برای U·A بالاتر

• پوشش داخلی: پولیش بهداشتی، روکش مقاوم به سایش/مواد شیمیایی

• سیستم خوراک/تخلیه: فیدر وزنی/حجمی، درِ خلأ، تخلیه کف یا جانبی

• اتوماسیون: PLC/HMI، دستورهای دما–دور مرحله‌ای، Recipe Management

ابزار دقیق و کنترل

• دما: سنسور چندنقطه‌ای در بدنه و جکت

• فشار/خلأ: گیج و ترانسمیتر به همراه محافظ

• گشتاور/توان: پایش لحظه‌ای برای کنترل ویسکوزیته و End-point

• سطح/جرم: لودسل یا سنسور سطح برای دقت خوراک‌دهی

• ایمنی: اینترلاک‌های دما/فشار/گشتاور، توقف ایمن

استاندارد و تست

• الزامات اختیاری: ATEX، الزامات بهداشتی (GMP)

• تست‌ها: هیدرواستاتیک، نشت خلأ، FAT/SAT طبق چک‌لیست پروژه

نکته انتخاب سریع: اگر فرمول شما جامد/ویسکوزیته بالاست، پره سیگما با لقی کم و جکت روغن داغ انتخاب بهتری است. برای تغییر فرمول‌های مکرر، حتماً دسترسی تمیزکاری و مانیتورینگ گشتاور را انتخاب کنید.

چرا نیدر راکتور (راکتور بالک) برای فرآیندهای ویسکوز مناسب است؟

نیدر راکتور با پره‌های سیگما و فاصله حساب‌شده نوک پره تا دیواره برش یکنواخت می‌دهد و مدت ماند مواد داخل دستگاه را قابل کنترل نگه می‌دارد. جکت حرارتی با ظرفیت تبادل مناسب، گرمای واکنش را سریع می‌گیرد و از ایجاد نقاط داغ جلوگیری می‌کند. نتیجه، کیفیت پایدار و یکنواختی بچ به بچ است.

پایش گشتاور، تصویر روشنی از تغییرات ویسکوزیته می‌دهد و به تعیین نقطه پایان واکنش کمک می‌کند. دگازینگ زیر خلأ تا حدود 50 mbar، مونومر یا حلال باقیمانده و حباب را کم می‌کند. ظاهر و عملکرد رزین بهتر می‌شود و ضایعات پایین می‌آید.

مزیت‌ها در یک نگاه:

• کنترل مدت ماند و گرمای واکنش → یکنواختی خواص و کاهش خارج‌ازاستاندارد

• دگازینگ مؤثر زیر خلأ تا 50 mbar → کاهش VOC و حباب

• پایش پیوسته گشتاور → تشخیص دقیق نقطه پایان واکنش

• کار با ویسکوزیته و جامدات بالا → امکان اجرای فرمول‌های غلیظ

کاربرد نیدر راکتور (راکتور بالک) در پلیمریزاسیون بالک و تولید رزین

برای فرمولاسیون‌های پُر‌ویسکوز، نیدر راکتور اختلاط برشی یکنواخت، دفع گرمای واکنش و دگازینگ زیر خلأ را همزمان فراهم می‌کند. این ترکیب، کنترل کیفیت را ساده‌تر و پایدارتر می‌کند. در ادامه به معرفی برخی از کاربردهای این نوع راکتور صنعتی می‌پردازیم:

پلی‌اکریلات‌های چسبی بدون حلال (PSA)

• بازه دمای رایج: 80 تا 130 درجه سلسیوس، بسته به فرمول

• ویسکوزیته نهایی: ده‌ها تا صدها پاسکال‌ثانیه

• خلأ برای کاهش مونومر باقیمانده و حباب
  خروجی: ظاهر شفاف‌تر، بوی کمتر، یکنواختی رول به رول

رزین‌های پایه وینیل‌استات با جامد بالا

• امکان اجرای کم‌حلال یا بی‌حلال

• دگازینگ زیر خلأ حدود 100 تا 300 میلی‌بار

• افزودن مرحله‌ای آغازگر برای کنترل نرخ واکنش
  خروجی: کاهش مونومر باقی‌مانده و پایداری چسبندگی

سیلیکون رابر (HTV) و فرمول‌های پُرپرکننده

• پراکنش یکنواخت پرکننده با برش کنترل‌شده

• کنترل یکنواخت دما برای پخت قابل پیش‌بینی
  خروجی: یکنواختی سطح و خواص مکانیکی پایدار

اپوکسی‌های ویسکوز و سیستم‌های گرم‌ذوب

• پیش‌پخت کنترل‌شده در 80 تا 120 درجه سلسیوس

• خلأ 50 تا 200 میلی‌بار برای حباب‌گیری

• پایش گشتاور برای ردیابی رشد ویسکوزیته
  خروجی: حباب کم، زمان کارپذیری قابل پیش‌بینی

پیش‌پلیمرهای یورتان (PU/TPU)

• واکنش پلی‌ال و ایزوسیانات در حدود 70 تا 110 درجه سلسیوس

• کنترل رطوبت و دگازینگ برای جلوگیری از CO₂ و حباب

• نمونه‌گیری دوره‌ای جهت رسیدن به درصد NCO هدف
  خروجی: پیش‌پلیمر یکنواخت با ویسکوزیته و NCO پایدار

طراحی و عملکرد Kneader Reactor (راکتور بالک)

عملکرد نیدر به چهار عامل بستگی دارد:

• 1) هندسه پره و لقی نوک پره–دیواره (شدت برش و پراکنش)
• 2) U·A جکت و رمپ دما (دفع گرمای واکنش)
• 3) Tip speed و گشتاور (انرژی ویژه و کیفیت)
• 4) پرشدگی و زمان ماند/RTD (یکنواختی فرآیند)

در این بخش همین مؤلفه‌ها را با معیار انتخاب و نکات عملی بررسی می‌کنیم.

طراحی پره و فاصله نوک پره تا دیواره برای ویسکوزیته‌های بالا

پره‌های سیگما/Z با سطح تماس زیاد و فاصله حساب‌شده نوک پره تا دیواره (لقی)، برش یکنواخت می‌دهند و از چسبیدن ماده به جداره کم می‌کنند. لقی کمتر، برش قوی‌تر و خودتمیزشوندگی بهتر می‌دهد؛ لقی بیشتر، توان مصرفی را پایین می‌آورد اما اختلاط کُندتر می‌شود. انتخاب لقی باید با توجه به ویسکوزیته، اندازه ذرات/پرکننده و انبساط حرارتی دستگاه انجام شود.

نکات عملی کوتاه

• اگر فرمول غلیظ و پرپرکننده است ←  لقی کم + پره سیگما

• اگر تغییر فرمول زیاد دارید ← لقی کمی بزرگ‌تر برای تمیزکاری سریع‌تر

• برای جلوگیری از تماس فلز با فلز ← کنترل همراستایی و پایش دما/گشتاور

مدیریت انتقال حرارت و جلوگیری از نقاط داغ

جکت روغن داغ/بخار/آب سرد با بفل‌گذاری مناسب، عدد U·A را بالا می‌برد و گرمای واکنش را سریع خارج می‌کند. کنترل Ramp دما و خواندن دما از چند نقطه، از ایجاد نقاط داغ و تغییر رنگ/سوختگی جلوگیری می‌کند. در فرایندهای حساس، استفاده از مدار روغن داغ با ظرفیت گرمایی بالا و شیرهای کنترلی دقیق توصیه می‌شود.

نکات عملی کوتاه

• دمای دیواره را ثابت نگه دارید؛ نوسان شدید دمای جکت = خطر نقاط داغ

• اگر افت دما/کیفیت می‌بینید ← سطح تبادل (A) یا دبی سیال جکت را بازنگری کنید

• برای دمای بالاتر، روغن داغ نسبت به بخار کنترل‌پذیرتر است

پایش گشتاور و ارتباط با کیفیت محصول

گشتاور شاخص خوبی از تغییرات ویسکوزیته و پیشرفت واکنش است. الگوی گشتاور در هر Batch پایدار می‌شود و می‌توانید نقطه پایان را بر اساس رسیدن به یک آستانه یا شیب کاهشی/افزایشی تعریف کنید. آلارم‌های گشتاور از گیرکردن ماده، پرشدگی بیش از حد یا خطای دمایی خبر می‌دهند.

نکات عملی کوتاه

• Trend گشتاور را ذخیره کنید؛ بهترین ابزار تکرارپذیری Batch به Batch است

• افت یا جهش ناگهانی گشتاور ← اول دما و خوراک را بررسی کنید

• برای فرمول‌های واکنشی، End-point را با گشتاور + نمونه آزمایشگاهی تأیید کنید

کادر محاسبات (فرمول انگلیسی + توضیح فارسی)

• Power = 2π N T
  توان لحظه‌ای از دور محور (N) و گشتاور (T) به‌دست می‌آید؛ برای برآورد مصرف انرژی مفید است.

• Tip speed = π D N
  سرعت نوک پره معیار شدت برش است؛ با افزایش آن، اختلاط قوی‌تر اما توان مصرفی بالاتر می‌شود.

• Q̇ = U · A · ΔT
  نرخ دفع/دریافت گرما از جکت؛ با افزایش ضریب انتقال حرارت (U)، سطح (A) یا اختلاف دما (ΔT) بهتر کنترل می‌شود.

• Residence time ≈ V / (ṁ · ρ)
  میانگین مدت ماند مواد در راکتور؛ تابع حجم مؤثر و دبی جرمی است.

• Specific energy ≈ P / ṁ
  انرژی ویژه تزریق‌شده به فرآیند؛ برای مقایسه Batchها و اثر بر رئولوژی کاربردی است.

راکتور نیدر بچ یا پیوسته؛ کدام مناسب خط شماست؟

این انتخاب به سه عامل اصلی بستگی دارد: الگوی تولید، حساسیت کیفیت به توزیع زمان ماند، و اقتصاد ظرفیت.

چه زمانی راکتور نیدر بچ مناسب است؟

• تنوع فرمول زیاد یا تغییرات مکرر

• نیاز به زمان ماند طولانی یا پروفایل دمای مرحله‌ای

• تولید نوبتی یا حجم سالانه متوسط

• توسعه فرمول در مقیاس پایلوت و کنترل انعطاف‌پذیر

• تمیزکاری و تعویض سریع بین محصولات مهم است

چه زمانی نیدر راکتور پیوسته مناسب است؟

• دبی یکنواخت و تولید پایدار در طول شیفت‌ها

• حساسیت بالا به یکنواختی کیفیت و RTD محدود

• یکپارچگی با خطوط پایین‌دست و بسته‌بندی پیوسته

• نیاز به بهره‌وری انرژی و نیروی انسانی کمتر در هر تن

• ردیابی آماری و کنترل فرایند برخط مدنظر است

جدول راهنمای تصمیم گیری انتخاب بین بچ و پیوسته

نکته عملی: اگر تنوع محصول زیاد اما برخی اقلام پرفروش‌اند، ترکیب «بچ برای محصولات سفارشی» و «پیوسته برای اقلام پرتکرار» معمولاً اقتصادی‌تر است.

مقایسه نیدر راکتور با گزینه‌های جایگزین

انتخاب بین این دستگاه‌ها به ویسکوزیته، نیاز به دگازینگ، حساسیت RTD و نرخ تولید بستگی دارد. در این بخش همین عوامل را سریع و عملی مرور می‌کنیم.

Kneader Reactor در مقایسه با اکسترودر دوپیچه راکتیو (Reactive TSE)

کِی نیدر راکتور بهتر است؟

• ویسکوزیته بسیار بالا یا جامدات زیاد

• زمان ماند طولانی و پروفایل دمای مرحله‌ای

• دگازینگ عمیق زیر خلأ با کف‌کردن کنترل‌شده

• فرمول‌های چسبناک با نیاز به خودتمیزشوندگی جداره

کِی دوپیچه بهتر است؟

• تولید پیوسته با دبی بالا و RTD باریک

• اختلاط توزیعی–پراکندگی شدید در زمان کوتاه

• چندورودی دقیق و افزودن مرحله‌ای مداوم

• یکپارچگی ساده با گرانول‌سازی و پایین‌دست

مقایسه با CSTR و راکتور همزن لنگری

مزیت نیدر

• کار مطمئن در ویسکوزیته‌های بالا و رفتار غیرنیوتنی

• خودتمیزشوندگی بهتر و کاهش پوسته‌گیری دیواره

• دگازینگ مؤثرتر برای کاهش مونومر/حلال باقیمانده

مزیت CSTR/لنگری

• ویسکوزیته پایین تا متوسط، واکنش‌های کم‌گرمازا

• CAPEX پایین‌تر در ظرفیت‌های کوچک و فرایندهای ساده

• بهره‌برداری آسان در کاربردهای غیرحساس به RTD

ماتریس انتخاب راکتور مناسب
