اکسترودر فیلم چیست؟

فیلم‌های پلاستیکی، از بسته‌بندی‌های منعطف مواد غذایی تا فیلم‌های عریض کشاورزی، نقشی کلیدی در صنایع مختلف ایفا می‌کنند. ماشین‌آلات تخصصی که وظیفه تولید این محصولات را بر عهده دارند، اکسترودر فیلم نامیده می‌شوند. این نوع دستگاه اکسترودر یک سیستم مهندسی یکپارچه است که گرانول‌های پلیمری را به یک وب نازک و پیوسته تبدیل می‌کند. درک صحیح از مشخصات فنی و انواع مختلف این ماشین‌آلات، اولین گام برای یک سرمایه‌گذاری موفق در این حوزه است.

در این راهنمای جامع، به صورت عمیق به مشخصات فنی کلیدی این دستگاه‌ها، تحلیل و مقایسه انواع اصلی (دمشی و تخت)، بررسی عوامل موثر بر قیمت و ارائه راهنمای کامل برای انتخاب سازنده معتبر خواهیم پرداخت.

مشخصات فنی کلیدی در انتخاب اکسترودر فیلم

انتخاب یک اکسترودر فیلم مناسب با درک عمیق از مشخصات فنی آن آغاز می‌شود. این پارامترها نه تنها ظرفیت تولید، بلکه کیفیت نهایی فیلم را نیز تعیین می‌کنند. در ادامه به بررسی مهم‌ترین مشخصات فنی که باید در هنگام ارزیابی یک دستگاه به آن‌ها توجه کنید، می‌پردازیم.

قطر و نسبت طول به قطر ماردون (L/D Ratio)

این اصلی‌ترین مشخصه فنی یک اکسترودر است.

• قطر ماردون (Screw Diameter): بر حسب میلی‌متر اندازه‌گیری شده و به طور مستقیم با ظرفیت خروجی دستگاه در ارتباط است.
• نسبت L/D: این عدد (مثلاً 30:1) نشان‌دهنده نسبت طول موثر ماردون به قطر آن است. برای تولید فیلم باکیفیت، به خصوص با پلی‌اتیلن، L/D بالا ضروری است زیرا زمان بیشتری برای ذوب کامل، همگن‌سازی مذاب و ایجاد فشار یکنواخت فراهم می‌کند.

طراحی ماردون (تخصصی برای فیلم)

ماردون یک اکسترودر فیلم، تنها یک پیچ ساده نیست. طراحی پروفیل آن (مانند وجود المان‌های اختلاط یا مانع‌دار – Barrier Screw) باید به گونه‌ای باشد که مذاب پلیمری را با حداقل تنش برشی (Shear) و حداکثر کیفیت همگنی، آماده کند تا در فیلم نهایی هیچ‌گونه ژل یا ذره ذوب نشده‌ای وجود نداشته باشد.

ظرفیت خروجی (kg/hr) و عرض فیلم

ظرفیت خروجی (کیلوگرم بر ساعت) به طور مستقیم به قطر ماردون و قدرت موتور بستگی دارد. این مشخصه باید در کنار حداکثر عرض فیلمی که خط تولید قادر به تولید آن است، ارزیابی شود تا از هماهنگی کل خط اطمینان حاصل گردد.

جنس سیلندر و ماردون

این قطعات در معرض سایش و دمای بالا هستند. استفاده از فولادهای آلیاژی نیتراسیون شده (Nitrided Steel) یک استاندارد است. برای کاربردهای پیشرفته‌تر یا فرآوری مواد با افزودنی‌های خاص، استفاده از سیلندر و ماردون بایمتالیک (Bimetallic) با پوشش‌های ضد سایش، طول عمر دستگاه را به شدت افزایش می‌دهد.

سیستم کنترل و اتوماسیون

یک خط تولید مدرن نیازمند یک سیستم کنترل دقیق است. این سیستم باید شامل کنترلرهای دمای PID برای هر ناحیه حرارتی سیلندر و قالب، و یک کنترلر مرکزی (PLC) باشد که سرعت ماردون، کشنده‌ها و جمع‌کننده را به صورت یکپارچه مدیریت کند تا ضخامت فیلم در تمام طول رول، ثابت باقی بماند.

اکسترودر فیلم چگونه کار می‌کند؟

یک خط تولید فیلم، سیستمی یکپارچه است که در آن گرانول‌های پلاستیک جامد به رول‌های فیلم نازک و انعطاف‌پذیر تبدیل می‌شوند. این فرآیند از چندین بخش اصلی عبور می‌کند که هر یک وظیفه‌ای مشخص در شکل‌دهی به محصول نهایی دارند.

اجزای اصلی بخش اکستروژن

این بخش وظیفه آماده‌سازی مذاب پلیمری را بر عهده دارد و نقطه شروع فرآیند است.

• فیدر: مواد اولیه (گرانول پلیمر) را به صورت یکنواخت به داخل اکسترودر تغذیه می‌کند.
• اکسترودر: گرانول‌ها را ذوب کرده، فشرده و همگن‌سازی می‌کند و مذاب را با فشار ثابت به سمت قالب پمپاژ می‌نماید.
• فیلتر مذاب: قبل از ورود مذاب به قالب، هرگونه ناخالصی یا ذرات خارجی را از آن جدا می‌کند تا از ایجاد نقص در فیلم نهایی جلوگیری شود.

اجزای کلیدی بخش شکل‌دهی

در این بخش، مذاب پلیمری شکل اولیه خود را پیدا می‌کند.

• قالب یا دای (Die): این قطعه مهندسی‌شده، مذاب را به شکل مورد نظر (یک لوله نازک در روش دمشی یا یک پرده عریض در روش تخت) توزیع می‌کند. طراحی دقیق قالب، کلید دستیابی به یکنواختی ضخامت در فیلم است.

اجزای تخصصی بخش پایین‌دستی

این تجهیزات وظیفه خنک‌کاری، تثبیت ابعادی و جمع‌آوری فیلم را بر عهده دارند.

• سیستم خنک‌کننده: که بسته به نوع تکنولوژی، شامل حلقه هوا (Air Ring) برای فیلم دمشی یا مجموعه غلتک‌های سرد برای فیلم تخت است.
• واحد کشنده: شامل غلتک‌هایی است که فیلم سرد شده را با سرعت ثابت و بدون چروک، از سیستم خارج می‌کنند.
• واحد جمع‌کننده: در انتهای خط، فیلم را به صورت رول‌های بزرگ و منظم برای بسته‌بندی نهایی، آماده می‌کند.

انواع اصلی اکسترودر فیلم

اگرچه هدف نهایی هر دو تکنولوژی، تولید فیلم نازک پلاستیکی است، اما دستگاه اکسترودر فیلم دمشی و دستگاه اکسترودر فیلم تخت از نظر ساختار، فرآیند و محصول نهایی، تفاوت‌های اساسی با یکدیگر دارند. انتخاب بین این دو، به کاربرد نهایی و خواص مورد انتظار از فیلم بستگی دارد.

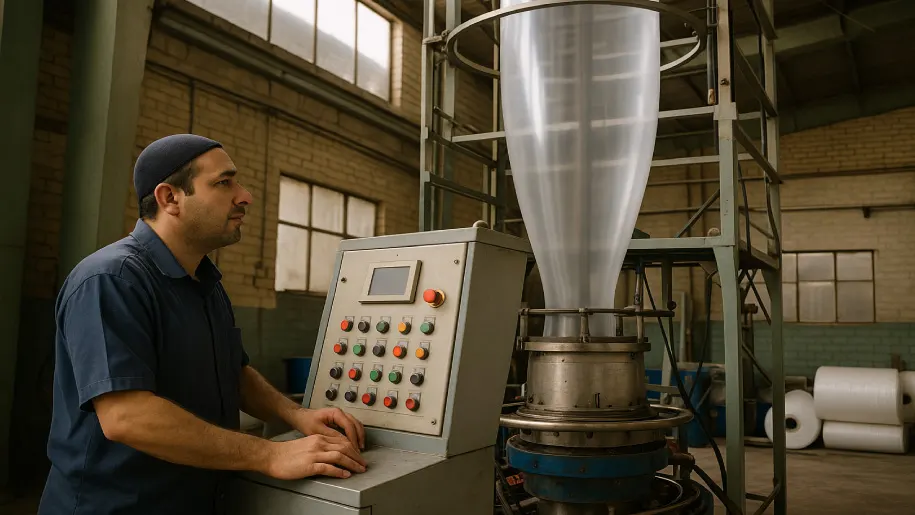

دستگاه اکسترودر فیلم دمشی

این دستگاه، رایج‌ترین تکنولوژی برای تولید فیلم‌های پلی اتیلنی مانند نایلون و نایلکس است.

• ساختار و مهندسی: خط تولید به صورت عمودی ساخته می‌شود. اکسترودر مذاب را به یک قالب حلقوی (Annular Die) تزریق کرده و یک لوله نازک پلیمری ایجاد می‌کند. سپس با دمیدن هوا از طریق حلقه هوا (Air Ring)، این لوله به یک حباب بزرگ تبدیل می‌شود. این حباب به سمت بالای یک برج حرکت کرده، خنک شده، و در نهایت توسط غلتک‌ها صاف و به صورت رول جمع می‌گردد.
• مزیت کلیدی: این فرآیند باعث جهت‌گیری مولکولی در دو جهت (عرضی و طولی) شده و در نتیجه، فیلمی با خواص مکانیکی متوازن و مقاومت به پارگی خوب در هر دو جهت تولید می‌کند.
• لینک استراتژیک: جزئیات فنی کامل و کاربردهای تجاری این فرآیند در مقاله تخصصی آینده ما با عنوان «راهنمای خط تولید نایلون و نایلکس» بررسی خواهد شد.

دستگاه اکسترودر فیلم تخت

این تکنولوژی برای تولید فیلم‌های با کیفیت اپتیکی بالا و یکنواختی ضخامت فوق‌العاده به کار می‌رود.

• ساختار و مهندسی: خط تولید به صورت افقی است. اکسترودر مذاب را از طریق یک قالب تخت و عریض (T-Die) بر روی مجموعه‌ای از غلتک‌های فولادی بسیار صیقلی و سرد (Chill Roll Stack) می‌ریزد. تماس مذاب با این غلتک‌ها باعث خنک‌سازی بسیار سریع و تثبیت ساختار فیلم می‌شود.
• مزیت کلیدی: سرعت بالای خنک‌سازی، از کریستالی شدن پلیمر جلوگیری کرده و منجر به تولید فیلمی با شفافیت، براقیت و وضوح بی‌نظیر می‌شود. همچنین، کنترل ضخامت در این روش بسیار دقیق‌تر است.

راهنمای کامل قیمت خط تولید فیلم پلاستیکی

برآورد هزینه، یکی از اولین و کلیدی‌ترین مراحل در تصمیم‌گیری برای سرمایه‌گذاری در خط تولید فیلم پلاستیکی است. قیمت دستگاه تولید فیلم پلاستیکی یک عدد ثابت نیست، بلکه مجموعه‌ای از تصمیمات مهندسی است که بر اساس نوع محصول، ظرفیت تولید و سطح تکنولوژی مورد نیاز شما تعیین می‌گردد.

عوامل اصلی تعیین کننده قیمت

• نوع تکنولوژی (دمشی یا تخت): به طور کلی، هزینه سرمایه‌گذاری اولیه برای یک خط تولید فیلم تخت (Cast Film) به دلیل نیاز به قالب و سیستم غلتک‌های دقیق‌تر و گران‌تر، بالاتر از یک خط تولید فیلم دمشی (Blown Film) با ظرفیت مشابه است.
• عرض فیلم تولیدی: این یکی از مهم‌ترین عوامل در تعیین قیمت است. هرچه عرض نهایی فیلم بیشتر باشد، به قالب (دای) بزرگ‌تر، غلتک‌های عریض‌تر و ساختار مکانیکی مستحکم‌تری نیاز است که همگی هزینه را به شکل قابل توجهی افزایش می‌دهند.
• تعداد لایه‌ها (تک لایه در مقابل چند لایه): قیمت دستگاه تولید فیلم سه لایه یا پنج لایه به مراتب بالاتر از یک دستگاه تک لایه است, زیرا به ازای هر لایه اضافی، یک اکسترودر کامل به همراه سیستم کنترل مجزا به خط تولید اضافه می‌شود.
• ظرفیت تولید (کیلوگرم بر ساعت): افزایش ظرفیت تولید نیازمند اکسترودر بزرگ‌تر، موتور و گیربکس قوی‌تر و سیستم‌های خنک‌کننده و جمع‌کننده با ظرفیت بالاتر است.
• سطح اتوماسیون و برند قطعات: یک خط تولید کاملاً خودکار با سیستم‌های کنترل ضخامت اتوماتیک، کنترلرهای PLC پیشرفته و قطعات اروپایی، قیمت بالاتری نسبت به یک خط با کنترل دستی یا قطعات چینی دارد.

راهنمای انتخاب سازنده معتبر اکسترودر فیلم

انتخاب سازنده دستگاه اکسترودر فیلم، یک شراکت فنی بلندمدت است. فراتر از کاتالوگ و قیمت اولیه، این دانش فنی، تجربه و پشتیبانی سازنده است که موفقیت خط تولید شما را تضمین می‌کند. بهترین راه برای سنجش عمق تخصص یک سازنده، پرسیدن سوالات درست است.

۵ سوال کلیدی که باید قبل از خرید از سازنده اکسترودر فیلم بپرسید:

1. برای تولید [نوع فیلم مورد نظر شما، مثلاً فیلم کشاورزی UV دار با عرض X متر، چه طراحی ماردون و نسبت L/D را پیشنهاد می‌دهید و چرا؟
   • اهمیت این سوال: پاسخ به این سوال، دانش فرآیندی سازنده را نشان می‌دهد. یک سازنده خوب فقط دستگاه نمی‌فروشد، بلکه برای کاربرد خاص شما راه‌حل مهندسی ارائه می‌دهد.
2. تلرانس ضخامت در خطوط فیلم شما به صورت استاندارد چقدر است و آیا سیستم کنترل ضخامت اتوماتیک ارائه می‌دهید؟
   • اهمیت این سوال: این سوال مستقیماً کیفیت و یکنواختی محصول نهایی را هدف قرار می‌دهد. تلرانس پایین‌تر به معنای صرفه‌جویی در مواد اولیه و تولید محصولی باکیفیت‌تر است.
3. در مورد مشخصات فنی واحد جمع‌کننده (Winder) توضیح دهید. آیا قابلیت کنترل کشش (Tension Control) اتوماتیک دارد؟
   • اهمیت این سوال: کیفیت رول نهایی به اندازه خود فیلم اهمیت دارد. یک واحد جمع‌کننده ضعیف می‌تواند بهترین فیلم را با تولید رول‌های شل یا چروکیده، خراب کند.
4. برند موتور، گیربکس، اینورتر و قطعات اصلی سیستم کنترلی شما چیست؟
   • اهمیت این سوال: این سوال شفافیت سازنده را مشخص می‌کند. استفاده از قطعات معتبر، تضمین‌کننده طول عمر و قابلیت اطمینان خط تولید است.
5. خدمات پس از فروش، گارانتی و نحوه تامین قطعات یدکی شما به چه صورت است؟
   • اهمیت این سوال: یک خط تولید فیلم، یک سرمایه‌گذاری بلندمدت است. اطمینان از پشتیبانی فنی و دسترسی به قطعات یدکی برای جلوگیری از توقف‌های پرهزینه تولید، حیاتی است.

نتیجه‌گیری

همانطور که در این راهنمای جامع مشاهده کردید، اکسترودر فیلم یک سیستم مهندسی پیچیده و یکپارچه است. انتخاب تکنولوژی مناسب، چه فیلم دمشی برای کاربردهای عمومی و چه فیلم تخت برای محصولات با شفافیت بالا، اولین و مهم‌ترین تصمیم استراتژیک است. موفقیت در این صنعت، بیش از هر چیز به درک عمیق از فرآیند و انتخاب یک خط تولید فیلم باکیفیت و مهندسی‌شده بستگی دارد که بتواند محصولی یکنواخت و قابل رقابت تولید کند.

ما در مجموعه امید عمران سهند به عنوان سازنده دستگاه اکسترودر فیلم و با تخصص در طراحی و ساخت هر دو نوع خطوط تولید دمشی و تخت، آماده ارائه مشاوره تخصصی به شما هستیم. تیم مهندسی ما با درک کامل از فرآیند تولید انواع فیلم، از جمله محصولاتی مانند فیلم پلی اتیلن می‌تواند شما را در انتخاب بهترین تجهیزات برای دستیابی به اهدافتان یاری کند.

برای دریافت مشاوره فنی رایگان، بحث در مورد پروژه خود و یا استعلام قیمت خط تولید فیلم، همین امروز با کارشناسان ما به شماره 09142178355 تماس بگیرید.
