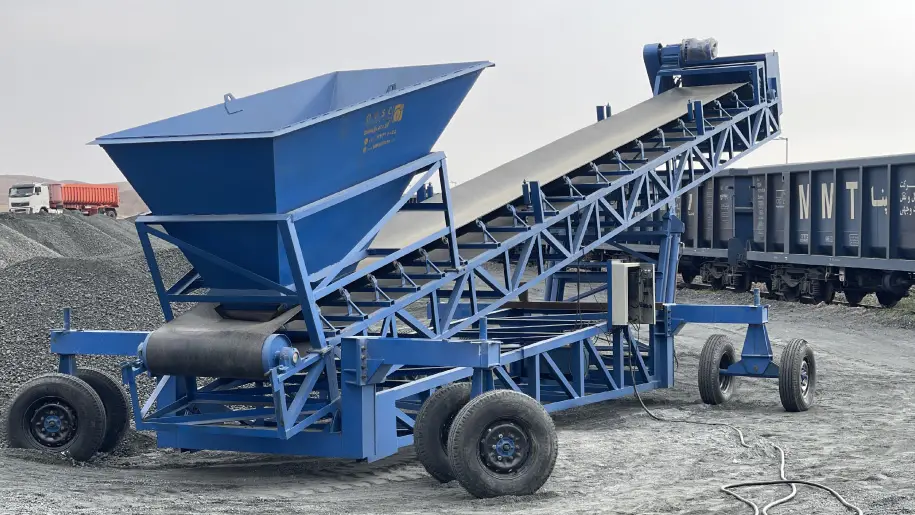

نوار نقاله با قیف تغذیه
در بسیاری از صنایع، به‌ویژه خطوط تولید پیوسته، تغذیه یکنواخت و بدون وقفه مواد اولیه، یکی از الزامات عملکرد بهینه تجهیزات است. نوار نقاله با قیف تغذیه به‌عنوان یکی از اجزای کلیدی در این فرآیند، وظیفه انتقال و دوزینگ مواد را به‌صورت کنترل‌شده بر عهده دارد. این نوع سیستم، ترکیبی از مکانیزم حمل و واحد ذخیره‌سازی اولیه است که با طراحی قیفی‌شکل، امکان تغذیه مرحله‌ای و یکنواخت را فراهم می‌کند.
استفاده از سیستم نوار نقاله با قیف تغذیه باعث حذف بسیاری از اختلالات ناشی از نوسانات حجم ورودی، توقف‌های مکرر و هدررفت مواد می‌شود. در صنایعی مانند غذایی، دارویی، شیمیایی و ساختمانی که کنترل دقیق جریان ماده حیاتی است، این تجهیزات نقش تعیین‌کننده‌ای در بهبود کارایی ایفا می‌کنند.
مزایای این سیستم‌ها تنها به ارتقاء نظم و کاهش خطای انسانی محدود نمی‌شود. با به‌کارگیری نوار نقاله با قیف تغذیه، هزینه‌های عملیاتی به‌شدت کاهش یافته و راندمان تولید در شرایط پایدار افزایش می‌یابد. همین ویژگی‌هاست که این سامانه را به گزینه‌ای استاندارد در طراحی خطوط انتقال مدرن تبدیل کرده است.
آنچه در این مطلب می‌خوانید :
انواع نوار نقاله با قیف تغذیه
با توجه به ماهیت مواد، نوع فرایند و الزامات محیط صنعتی، مدل‌های مختلفی از نوار نقاله با قیف تغذیه طراحی و تولید می‌شود. هر یک از این مدل‌ها دارای ساختار فنی خاصی هستند و متناسب با نوع کاربرد، مزایا و محدودیت‌هایی دارند. در ادامه سه مدل پرکاربرد را بررسی می‌کنیم.
نوار نقاله پیچ شیبدار با قیف
کانوایر اسکرو یا پیچ شیبدار، یکی از رایج‌ترین انواع نوار نقاله با قیف تغذیه در صنایع نیمه‌سنگین و فرآوری مواد پودری است. این سیستم بر پایه یک مارپیچ دوار طراحی شده که ماده را از طریق حرکت دورانی به جلو می‌برد. قیف در این نوع به‌صورت مستقیم روی ابتدای لوله یا ناودانی اسکرو نصب می‌شود و ماده را به‌صورت کنترل‌شده وارد جریان انتقال می‌کند. یکی از مزایای این طراحی، قابلیت عملکرد در مسیرهای با شیب زیاد است، بدون اینکه ماده به عقب برگردد یا نشت کند.
از این مدل معمولاً برای انتقال آرد، سیمان، آهک، خوراک دام و مواد شیمیایی خشک استفاده می‌شود. راندمان بالا، ساختار فشرده و قابلیت پاک‌سازی آسان از جمله دلایل انتخاب این مدل در محیط‌هایی با محدودیت فضا یا نیاز به شست‌وشوهای متناوب است. البته برای مواد چسبنده یا با رطوبت بالا باید تدابیر خاصی در طراحی در نظر گرفته شود.
نوار نقاله ارتعاشی با قیف
نوار نقاله‌های ارتعاشی با قیف، در شرایطی که نیاز به کنترل دقیق جریان ماده یا تغذیه یکنواخت با ظرفیت پایین وجود دارد، انتخابی تخصصی و دقیق محسوب می‌شوند. در این سیستم، یک قیف کنترل‌شده ماده را روی شاسی ارتعاشی تخلیه می‌کند و با ایجاد ارتعاش مکانیکی، ماده به سمت خروجی هدایت می‌شود. نبود قطعات دوار در بخش انتقال، باعث کاهش استهلاک مکانیکی و حذف نیاز به روانکاری شده است.
این مدل بیشتر در صنایع حساس مانند داروسازی، بسته‌بندی‌های دقیق یا در خطوطی که شکستگی ماده مشکل‌ساز است (مثلاً در صنایع غذایی با محصول شکننده) مورد استفاده قرار می‌گیرد. تنظیم فرکانس و دامنه ارتعاش، امکان کنترل دقیق دبی را فراهم کرده و اتصال این سامانه به سیستم‌های توزین یا اتوماسیون صنعتی نیز رایج است.
نوار نقاله حجمی با قیف
در این مدل، کل سیستم بر پایه دوزینگ حجمی طراحی شده است. قیف، حجم مشخصی از ماده را نگه می‌دارد و در هر سیکل انتقال، مقدار ثابتی از ماده وارد مسیر می‌شود. انتقال می‌تواند با تسمه، اسکرو یا زنجیر انجام شود، اما چیزی که این مدل را متمایز می‌کند، دقت بالا در ثبات جریان است. برای خطوطی که تغذیه دقیق با نرخ مشخص ضرورت دارد – مانند بچینگ در صنایع شیمیایی یا خوراک دام – این سیستم یک انتخاب استاندارد است.در طراحی این مدل‌ها معمولاً از تجهیزات کنترل‌کننده استفاده می‌شود تا نوسانات دبی به حداقل برسد. این نوع نوار نقاله با قیف تغذیه در مواقعی که یکنواختی تغذیه، مستقیماً بر کیفیت محصول اثر می‌گذارد، عملکرد پایداری ارائه می‌دهد.
در انتخاب میان مدل‌های مختلف نوار نقاله با قیف تغذیه، نباید تنها به شکل ظاهری یا قیمت توجه کرد. هر کدام از این سامانه‌ها بر پایه یک منطق مهندسی و نیاز عملیاتی طراحی شده‌اند. آنچه اهمیت دارد، تناسب دقیق نوع سیستم با ماهیت ماده، شرایط محیط و نیاز فرآیندی است. در صورتی که انتخاب به‌درستی انجام شود، بهره‌وری قابل‌توجهی در خط تولید حاصل خواهد شد.
کاربردهای صنعتی نوار نقاله با قیف تغذیه
در بسیاری از صنایع، نیاز به تغذیه یکنواخت، کنترل‌شده و مداوم مواد اولیه یک الزام فنی است. نوار نقاله با قیف تغذیه برای همین منظور طراحی شده و در صنایعی که ماده به‌صورت پودری، گرانولی یا حجیم منتقل می‌شود، به‌طور گسترده استفاده می‌شود. این سیستم‌ها در صنایعی مانند غذایی، دارویی، شیمیایی، ساختمانی، معدنی و بسته‌بندی کاربرد دارند. ترکیب قیف با سامانه انتقال باعث شده بتوان جریان ماده را با دقت بیشتری مدیریت کرد، از نوسانات دبی جلوگیری کرد و انتقال پیوسته‌تری داشت.
صنایع غذایی
در فرآیندهای تولید مواد غذایی، تغذیه یکنواخت و بدون توقف ماده خام اهمیت بالایی دارد؛ به‌خصوص در خطوطی که ماده اولیه به‌صورت پودری، دانه‌ای یا گرانولی است. نوار نقاله با قیف تغذیه در این صنعت معمولاً برای انتقال آرد، شکر، ادویه، حبوبات و مواد افزودنی کاربرد دارد. به‌عنوان مثال، در خط تولید ماکارونی، قیف تغذیه، سمولینا را به‌صورت حجمی وارد نقاله می‌کند تا به مرحله اختلاط برسد. این سیستم کمک می‌کند تا وزن و زمان‌بندی ورودی کاملاً کنترل‌شده باشد و کیفیت نهایی محصول تحت تأثیر نوسان جریان مواد قرار نگیرد.
صنایع دارویی
در صنعت دارو، دقت و ایزولاسیون اهمیت حیاتی دارد. قیف تغذیه در این خطوط باید قابلیت دوزینگ دقیق و جلوگیری از آلودگی داشته باشد. معمولاً از نوار نقاله ارتعاشی با قیف استیل ضدزنگ برای انتقال پودرهای دارویی استفاده می‌شود. مثلاً در فرآیند پرکردن کپسول‌ها، ماده مؤثره با دقت بالا از طریق قیف و نقاله ارتعاشی به دستگاه پرکن منتقل می‌شود، بدون اینکه به بافت ماده آسیبی وارد شود یا وزن هر دوز تغییر کند. طراحی این سیستم‌ها معمولاً تحت ضوابط GMP و با قابلیت تمیزکاری سریع انجام می‌شود.
صنایع شیمیایی
در صنایع شیمیایی، با طیف وسیعی از مواد مواجه هستیم: از پودرهای سبک گرفته تا گرانول‌های خورنده یا چسبنده. نوار نقاله با قیف تغذیه در این صنعت معمولاً مجهز به سیستم‌های ضد گرد و غبار، کنترل استاتیک و بعضاً سامانه‌های گرم‌کننده برای جلوگیری از چسبندگی ماده در قیف است. برای نمونه، در تولید رزین‌های پودری، قیف تغذیه مواد پایه را به‌صورت پالس‌های حجمی وارد اکسترودر می‌کند. ترکیب اسکرو تغذیه با قیف توزین‌دار، امکان کنترل دقیق نسبت‌های اختلاط را فراهم می‌کند.
صنایع ساختمانی
در حوزه تولید مصالح، از جمله سیمان، آهک، گچ یا ملات خشک، سیستم‌های تغذیه با ظرفیت بالا مورد نیازند. قیف‌های صنعتی با دیواره‌های مقاوم به سایش، همراه با نوار نقاله پیچ شیبدار یا تسمه‌ای، گزینه‌ای متداول در این صنعت هستند. در کارخانه تولید چسب کاشی، ماده پایه (مانند سیمان سفید یا پودر کوارتز) به‌صورت فله‌ای در قیف تخلیه شده و از طریق اسکرو به سیستم میکسر صنعتی منتقل می‌شود. این فرآیند اگر به‌درستی کنترل نشود، منجر به خطای دوزینگ و کاهش چسبندگی محصول نهایی خواهد شد.
تنوع طراحی و قابلیت سازگاری بالا باعث شده نوار نقاله با قیف تغذیه در هر صنعتی، متناسب با ماده و شرایط کاری، عملکرد اختصاصی خود را داشته باشد. انتخاب صحیح این سیستم، نه‌تنها پایداری فرآیند را تضمین می‌کند، بلکه نقش مؤثری در کاهش پرت مواد، افزایش کیفیت نهایی و کاهش نیاز به دخالت اپراتور خواهد داشت.
راهنمای خرید و انتخاب نوار نقاله با قیف تغذیه
انتخاب یک نوار نقاله با قیف تغذیه مناسب، فراتر از انتخاب صرف یک تجهیز انتقال است؛ این تصمیم باید بر پایه تحلیل دقیق مشخصات ماده، شرایط محیطی، ظرفیت خط و نیازهای فرآیندی گرفته شود. هر نوع ماده، از نظر دانه‌بندی، رطوبت، چگالی و رفتار جریان، رفتار متفاوتی در قیف و مسیر انتقال دارد. بنابراین طراحی عمومی برای همه شرایط نه‌تنها ناکارآمد است، بلکه می‌تواند موجب توقفات مکرر و کاهش بهره‌وری شود.
در قدم اول، باید مشخص شود که ماده ورودی چه ویژگی‌هایی دارد. مواد چسبنده، پودری سبک، گرانول‌های خورنده یا خوراک دامی حجیم، هرکدام نیاز به طراحی متفاوتی در شکل قیف، زاویه نقاله، نوع درایو و کنترل‌گر دبی دارند. پس از آن، شرایط خط مانند دمای محیط، فضای نصب، شیب مجاز، میزان بار مجاز در هر سیکل، و نیاز به شست‌وشو یا تمیزکاری باید به دقت بررسی شود.
در بررسی مشخصات فنی، موارد زیر باید با دقت تطبیق داده شود:
- ظرفیت دبی ورودی (kg/h یا m³/h)
- ابعاد فیزیکی و محدودیت‌های نصب
- جنس سازه و اجزاء تماس با ماده (استیل، کربن استیل، پلی‌اتیلن)
- قابلیت سازگاری با اتوماسیون و کنترلرهای PLC
- ایمنی اپراتور و سهولت نگهداری
- مکانیزم کنترل جریان: حجمی، ارتعاشی یا پیوسته
شرکت امید عمران سهند با سابقه‌ای تخصصی در طراحی و تولید تجهیزات انتقال مواد، انواع نوار نقاله با قیف تغذیه را متناسب با نیازهای خاص هر پروژه طراحی و سفارشی‌سازی می‌کند. تیم فنی ما، با تحلیل دقیق خواسته‌های مشتری، از انتخاب نوع سیستم تا طراحی قیف، مکانیزم انتقال و انتخاب موتور و گیربکس، راهکار کاملاً اختصاصی ارائه می‌دهد.
در پروژه‌هایی که ویژگی‌های ماده یا فضای کارخانه خاص است، توانایی ساخت سفارشی دقیقاً همان نقطه‌ای است که تمایز امید عمران سهند با تولیدکنندگان عمومی مشخص می‌شود. مشاوره فنی پیش از خرید، ارائه نقشه فنی، ساخت طبق استاندارد، و تحویل در زمان‌بندی دقیق، بخشی از خدمات مجموعه ما در پروژه‌های صنعتی است.
نصب و نگهداری نوار نقاله با قیف تغذیه
سیستم‌های انتقالی که به قیف تغذیه مجهز هستند، به دلیل ساختار ترکیبی و حساسیت در توزیع یکنواخت مواد، نیازمند نصب دقیق و برنامه نگهداری هدفمند می‌باشند. هرگونه انحراف در تراز قیف، زاویه نقاله یا تنظیمات دبی می‌تواند منجر به عدم تخلیه یکنواخت، برگشت ماده، یا بارگذاری ناهمسان بر روی تجهیزات محرک شود.
مراحل نصب و راه‌اندازی
نخستین گام در نصب نوار نقاله با قیف تغذیه، آماده‌سازی فونداسیون یا بیس‌پلیت با دقت بالا است؛ به‌ویژه در سیستم‌های اسکرو یا ارتعاشی که عملکرد آن‌ها وابسته به تراز و پایداری مکانیکی است. قیف باید به‌صورت کاملاً ایزوله به شاسی اصلی متصل شود تا از انتقال ارتعاشات یا نیروهای ناخواسته به مسیر نقاله جلوگیری گردد. در مرحله بعد، سیستم محرک (الکتروموتور، گیربکس یا ویبراتور) مطابق با مشخصات طراحی و نقشه نصب می‌گردد. کلیه اتصالات شامل فیکسچرهای قیف، درگاه تخلیه، دریچه‌های کنترل و واحدهای دوزینگ، پیش از راه‌اندازی باید به‌صورت مکانیکی تست و قفل شوند.
پس از نصب مکانیکی، بررسی عملکرد الکتریکی شامل راه‌اندازی تابلو کنترل، تست میکروسوئیچ‌ها، سنسورهای سطح، سنسور لرزش یا لودسل‌ها (در صورت وجود) انجام می‌شود. در نهایت، سیستم با بار واقعی یا بار شبیه‌سازی‌شده در چندین سیکل تغذیه، از نظر دبی عبوری، پاسخ‌پذیری کنترلرها، توزیع یکنواخت ماده و عملکرد تجهیزات ایمنی بررسی و تنظیم می‌شود.
الزامات ایمنی در بهره‌برداری
در خطوطی که از نوار نقاله با قیف تغذیه استفاده می‌شود، خطر گیرکردن ماده، برگشت ناگهانی یا تخلیه کنترل‌نشده، وجود دارد. بنابراین، رعایت نکات زیر ضروری است:
- نصب گارد محافظ اطراف قیف و مسیر ورودی ماده، به‌ویژه در سیستم‌های باز
- تجهیز درگاه ورودی به میکروسوئیچ اضطراری و حسگر تشخیص پرشدگی
- پیش‌بینی سیستم دمنده یا ویبراتور در دیواره قیف برای جلوگیری از پل زدن مواد
- استفاده از الکتروموتور با کلاس حفاظتی IP مناسب و در صورت نیاز، استاندارد ضد انفجار (Ex)
برنامه نگهداری و تعمیرات پیشگیرانه
نوار نقاله با قیف تغذیه به‌دلیل تماس مستقیم با مواد خام، در معرض سایش، چسبندگی، و خطای ناشی از ذرات خارجی است. برای حفظ عملکرد پایدار، پیشنهاد می‌شود موارد زیر به‌صورت برنامه‌ریزی‌شده اجرا شود:
- هفتگی: پاک‌سازی داخل قیف، بررسی چسبندگی مواد به دیواره، بررسی وضعیت محورها، پیچ‌ها و نقاط انتقال نیرو
- ماهانه: کنترل گشتاور موتور و سطح نویز گیربکس، بررسی دقت توزیع ماده در خروجی نقاله، بازبینی کامل مکانیزم تخلیه قیف
- فصلی: کالیبراسیون سیستم دوزینگ یا توزین (در صورت وجود)، بررسی ترک یا شکست در نقاط جوش شاسی یا قیف، تست سنسورها و سیستم‌های اضطراری
- سالیانه: تعویض بلبرینگ‌ها در صورت نیاز، گریس‌کاری کلی، تست لرزش‌سنجی و تعویض قطعات فرسوده مانند لاینرهای داخلی یا تیغه‌های مارپیچ
استفاده از دفترچه سرویس اختصاصی، ثبت لاگ عملکرد و اجرای سیستم نگهداری پیشگیرانه (PM)، در به حداقل رساندن توقفات خط و افزایش عمر مفید تجهیز نقش کلیدی خواهد داشت.
