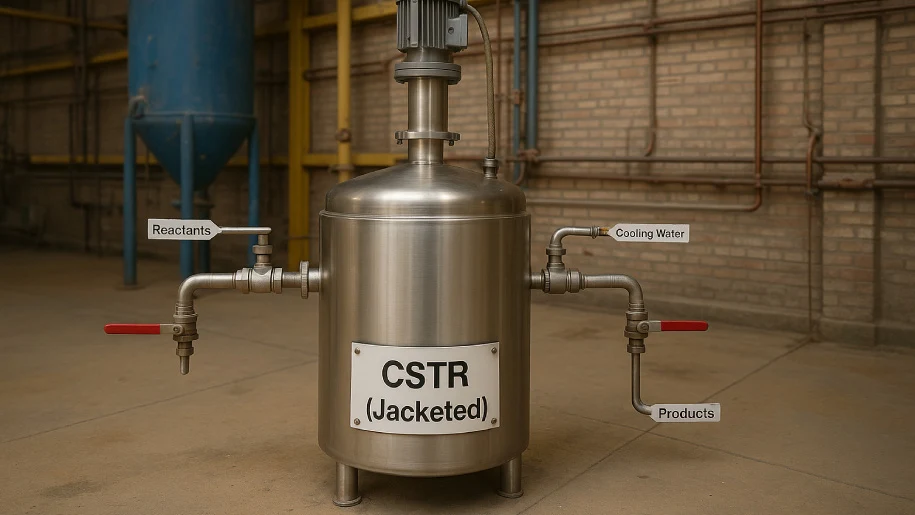

راکتور CSTR | راکتور همزن پیوسته

در مهندسی شیمی و فرآیندهای صنعتی، راکتورها تجهیزات اصلی برای تبدیل مواد اولیه به محصولات هستند. راکتور CSTR (مخفف Continuous Stirred-Tank Reactor) یا راکتور همزن پیوسته، به عنوان یکی از راکتورهای بنیادی و پرکاربرد در این صنایع شناخته می‌شود.

عملکرد این راکتور بر دو اصل اساسی استوار است: جریان پیوسته مواد اولیه به داخل و خروج پیوسته محصول، و همزدن کامل محتویات درون مخزن. این مشخصات، راکتور CSTR را به یک ابزار کلیدی برای فرآیندهای تولید پیوسته، از جمله در تصفیه فاضلاب، بیوتکنولوژی و صنایع شیمیایی تبدیل کرده است.

در این راهنمای فنی، به بررسی مهندسی راکتور CSTR پرداخته می‌شود. این مقاله تعریف و اصول کارکرد دستگاه را شرح می‌دهد، اجزای آن را معرفی می‌کند، به معادلات طراحی، کاربردهای صنعتی و مقایسه آن با سایر راکتورها می‌پردازد و ملاحظات کلیدی برای سفارش ساخت و خرید را پوشش می‌دهد.

راکتور CSTR (راکتور همزن پیوسته) چیست؟

راکتور CSTR مخفف عبارت Continuous Stirred-Tank Reactor به معنای راکتور همزن پیوسته است. این دستگاه یکی از مدل‌های سه‌گانه راکتورهای ایده‌آل در مهندسی شیمی (در کنار راکتورهای PFR و Batch) محسوب می‌شود.

همانطور که از نام آن پیداست، عملکرد این راکتور توسط سه ویژگی اساسی تعریف می‌شود:

1. پیوسته (Continuous): مواد اولیه (واکنش‌دهنده‌ها) به طور مداوم و با یک دبی (Flow Rate) مشخص به داخل مخزن وارد شده و همزمان، جریان محصول نیز به طور مداوم از آن خارج می‌شود.
2. همزن (Stirred): این راکتور مجهز به یک سیستم همزن (Agitator) است که با اختلاط شدید و کامل محتویات، باعث می‌شود غلظت و دما در تمام نقاط داخل مخزن یکسان باشد.
3. مخزن (Tank): واکنش در داخل یک مخزن با حجم مشخص (V) رخ می‌دهد.

ویژگی تعیین‌کننده راکتور CSTR که آن را از سایر راکتورها متمایز می‌کند، فرض “اختلاط کامل” (Perfect Mixing) است. این فرض به این معناست که به محض ورود مواد اولیه به مخزن، آن‌ها بلافاصله در کل حجم راکتور مخلوط می‌شوند. در نتیجه، غلظت و دمای مواد در هر نقطه از راکتور، دقیقاً برابر با غلظت و دمای جریانی است که از راکتور خارج می‌شود.

اصول کار کلیدی راکتور CSTR

عملکرد راکتور CSTR و معادلات ریاضی که آن را توصیف می‌کنند، بر پایه دو فرض ایده‌آل و اساسی استوار است. درک این فرضیات برای طراحی مهندسی و پیش‌بینی رفتار راکتور حیاتی است. این دو فرض، مدل راکتور همزن پیوسته را از سایر راکتورها متمایز می‌کنند.

فرض اختلاط کامل (Perfect Mixing) و نتایج آن

این مهم‌ترین فرض در مدل CSTR است. «اختلاط کامل» به این معناست که سیستم همزن (Agitator) آنقدر کارآمد عمل می‌کند که هر جریانی از مواد اولیه (Feed) به محض ورود به مخزن، بلافاصله و به طور آنی (instantaneously) در کل حجم راکتور پخش شده و با محتویات آن مخلوط می‌شود.

نتایج مستقیم این فرض عبارتند از:

1. یکنواختی کامل: غلظت، دما و در نتیجه سرعت واکنش، در تمام نقاط داخل مخزن راکتور کاملاً یکسان است. در این راکتور هیچ‌گونه گرادیان (شیب) غلظت یا دمایی وجود ندارد.
2. شرایط خروجی = شرایط داخلی: مهم‌ترین نتیجه این فرض این است که غلظت و دمای جریانی که از راکتور خارج می‌شود، دقیقاً با غلظت و دمای هر نقطه‌ای در داخل راکتور برابر است.
3. سرعت واکنش: به دلیل یکنواختی، واکنش در کل حجم راکتور تنها با یک سرعت مشخص (که بر اساس غلظت خروجی محاسبه می‌شود) انجام می‌پذیرد.

فرض حالت پایا (Steady State)

فرض دوم، «حالت پایا» است. این فرض به این معناست که راکتور CSTR برای مدت زمان طولانی تحت شرایط عملیاتی ثابت کار می‌کند. در حالت پایا، هیچ‌یک از متغیرهای فرآیند (مانند غلظت، دما، یا حجم مواد داخل راکتور) با گذشت زمان تغییری نمی‌کنند.

نتایج مستقیم این فرض عبارتند از:

1. عدم تجمع (No Accumulation): نرخ ورود جرم به راکتور دقیقاً با نرخ خروج جرم از راکتور برابر است. به عبارت دیگر، نرخ “تجمع” (Accumulation) ماده در داخل راکتور صفر است.
2. ثبات عملیاتی: دبی ورودی، دبی خروجی، دمای سیستم و غلظت‌ها همگی ثابت باقی می‌مانند. این ویژگی، CSTR را برای تولید پیوسته و در مقیاس بزرگ ایده‌آل می‌سازد، برخلاف راکتور ناپیوسته (Batch) که در آن غلظت‌ها به طور مداوم در طول زمان تغییر می‌کنند.

اجزای اصلی راکتور CSTR (آزمایشگاهی و صنعتی)

برای دستیابی به عملکرد پیوسته و اختلاط کامل، راکتور CSTR از چندین جزء مهندسی کلیدی تشکیل شده است. این اجزا در هر دو مقیاس آزمایشگاهی و صنعتی وجود دارند و وظیفه انتقال مواد، همزدن و کنترل شرایط واکنش را بر عهده دارند.

مخزن راکتور

این بخش، بدنه اصلی دستگاه و محفظه‌ای است که واکنش در آن رخ می‌دهد. مخازن CSTR معمولاً به شکل استوانه‌ای با کف عدسی یا کروی طراحی می‌شوند تا همزدن در آن بهینه صورت گیرد. جنس مخزن بر اساس خورندگی مواد شیمیایی و شرایط دما و فشار انتخاب می‌شود؛ متریال‌های رایج شامل فولاد ضد زنگ (Stainless Steel 316) برای کاربردهای عمومی، فولاد با پوشش شیشه‌ای (Glass-Lined) برای محیط‌های بسیار اسیدی و آلیاژهای خاص (مانند Hastelloy) برای شرایط بسیار خورنده است.

سیستم همزن (Agitator) یا میکسر

سیستم همزن، بخش حیاتی راکتور همزن پیوسته است که انرژی مکانیکی مورد نیاز برای «اختلاط کامل» را تامین می‌کند. این سیستم از یک موتور، یک شفت (Shaft) و یک یا چند پروانه (Impeller) تشکیل شده است. طراحی پروانه (مانند توربینی، پارویی یا پروانه‌ای) بر اساس ویسکوزیته سیال و نیاز فرآیند انتخاب می‌شود تا اطمینان حاصل شود که مواد ورودی به سرعت در کل حجم مخزن توزیع شده و یکنواختی دما و غلظت حفظ می‌شود.

بافل (Baffle) و نقش آن در جلوگیری از گردابه

بافل‌ها صفحات یا نوارهای عمودی هستند که بر روی دیواره داخلی مخزن CSTR نصب می‌شوند. وظیفه اصلی بافل‌ها، شکستن جریان چرخشی و جلوگیری از ایجاد گردابه (Vortex) در مرکز مخزن است که توسط همزن ایجاد می‌شود. اگر گردابه شکل بگیرد، سطح تماس سیال با همزن کاهش یافته و راندمان اختلاط به شدت افت می‌کند. بافل‌ها با ایجاد جریان آشفته (Turbulent Flow)، به توزیع یکنواخت‌تر مواد و انتقال حرارت بهتر کمک می‌کنند.

سیستم‌های ورودی (Feed) و خروجی (Outlet)

راکتور CSTR دارای نازل‌های (Nozzles) مشخصی برای جریان پیوسته است. نازل ورودی، مواد اولیه (Feed) را به داخل مخزن هدایت می‌کند (محل ورود آن می‌تواند بالای سطح مایع یا نزدیک همزن باشد). نازل خروجی معمولاً به صورت یک سرریز (Overflow) طراحی می‌شود؛ یعنی در ارتفاعی مشخص از مخزن قرار می‌گیرد تا سطح مایع (و در نتیجه حجم واکنش) در داخل راکتور همواره ثابت باقی بماند.

ژاکت حرارتی (Jacket) یا کویل (Coil) برای کنترل دما

از آنجایی که اکثر واکنش‌های شیمیایی گرمازا (Exothermic) یا گرماگیر (Endothermic) هستند، کنترل دقیق دما ضروری است. ژاکت حرارتی یک پوسته ثانویه است که اطراف مخزن اصلی راکتور را احاطه می‌کند. یک سیال واسط (مانند آب داغ، بخار یا آب سرد) در این ژاکت گردش می‌کند تا دما را در حد مطلوب نگه دارد. در راکتورهای با حجم بسیار بزرگ، ممکن است از کویل‌های داخلی نیز برای افزایش سطح انتقال حرارت و کنترل بهتر دما استفاده شود.

معادلات طراحی راکتور CSTR (طراحی پایه)

طراحی مهندسی یک راکتور CSTR (تعیین حجم مورد نیاز) بر اساس معادلات موازنه جرم (Mole Balance) انجام می‌شود. درک این روابط مفهومی برای انتخاب صحیح حجم راکتور حیاتی است، حتی اگر از محاسبات فرمولی صرف نظر کنیم.

تعیین حجم راکتور بر اساس تبدیل

هدف اصلی در طراحی یک راکتور همزن پیوسته، یافتن حجم (V) مورد نیاز برای رسیدن به یک «درجه تبدیل» (Conversion) مشخص است. این حجم به طور مستقیم به سه عامل بستگی دارد:

1. دبی ورودی (Flow Rate): چه مقدار ماده اولیه در واحد زمان وارد راکتور می‌شود.
2. درجه تبدیل (Conversion): چه درصدی از آن ماده اولیه باید به محصول تبدیل شود.
3. سرعت واکنش (Reaction Rate): واکنش شیمیایی با چه سرعتی انجام می‌شود.

رابطه کلیدی در CSTR به این شکل است: اگر دبی ورودی مواد زیاد باشد یا اگر سرعت واکنش ذاتاً کند باشد، ما به حجم راکتور بسیار بزرگی نیاز داریم تا مواد زمان کافی برای واکنش دادن داشته باشند.

نکته حیاتی در CSTR این است که به دلیل «اختلاط کامل»، واکنش در تمام نقاط مخزن با کمترین سرعت خود (یعنی سرعتی که در غلظت نهایی و خروجی دارد) انجام می‌شود. این ویژگی باعث می‌شود که CSTRها برای رسیدن به یک تبدیل مشخص، معمولاً به حجمی بزرگتر از سایر انواع راکتورها نیاز داشته باشند.

زمان اقامت (Residence Time) و مفهوم آن

زمان اقامت (که در مهندسی شیمی با نماد $\tau$ یا تاو شناخته می‌شود) یک پارامتر کلیدی در طراحی راکتورهای پیوسته است. این پارامتر نشان‌دهنده میانگین زمانی است که یک ذره از سیال در داخل راکتور صرف می‌کند.

زمان اقامت به سادگی از تقسیم حجم راکتور بر دبی حجمی ورودی به دست می‌آید. برای مثال، اگر یک راکتور ۱۰۰ لیتری داشته باشیم و در هر دقیقه ۱۰ لیتر مایع به آن وارد کنیم، زمان اقامت متوسط در آن راکتور ۱۰ دقیقه خواهد بود.

اهمیت این مفهوم در این است که زمان اقامت باید به اندازه‌ای طولانی باشد که واکنش شیمیایی فرصت کافی برای رسیدن به «درجه تبدیل» مورد نظر را داشته باشد. اگر زمان اقامت خیلی کوتاه باشد (یعنی سیال خیلی سریع از راکتور عبور کند)، مواد اولیه قبل از اینکه فرصت واکنش کامل را پیدا کنند، از راکتور خارج می‌شوند و تبدیل نهایی پایین خواهد بود.

کاربردهای راکتور CSTR در صنعت

ترکیب سه ویژگی کلیدی راکتور CSTR، یعنی جریان پیوسته، اختلاط کامل و قابلیت کنترل دمای عالی، این دستگاه را برای طیف وسیعی از فرآیندهای صنعتی، به‌ویژه واکنش‌های فاز مایع، بسیار مناسب می‌سازد.

تصفیه آب و فاضلاب (فرآیندهای هضم بی‌هوازی)

یکی از گسترده‌ترین کاربردهای راکتور همزن پیوسته در مهندسی محیط زیست و تصفیه فاضلاب است. در فرآیندهای بیولوژیکی مانند هضم بی‌هوازی (Anaerobic Digestion) برای تصفیه لجن فاضلاب، CSTR به عنوان یک هاضم (Digester) عمل می‌کند. حجم بالای مخزن و همزدن مداوم تضمین می‌کند که میکروارگانیسم‌ها (باکتری‌ها) به طور یکنواخت با مواد آلی ورودی (خوراک) در تماس باشند. این شرایط پایدار منجر به تجزیه موثر مواد آلی و تولید مداوم بیوگاز (متان) می‌شود.

فرآیندهای بیوتکنولوژی و تخمیر (به عنوان فرمنتور پیوسته)

در صنایع بیوتکنولوژی، راکتور CSTR اغلب به عنوان “کموستات” (Chemostat) یا فرمنتور پیوسته استفاده می‌شود. در این سیستم، یک جریان پیوسته از محیط کشت استریل (حاوی مواد مغذی) به راکتور تزریق شده و همزمان، محصول (شامل سلول‌های میکروبی و فرآورده‌های متابولیکی) از آن خارج می‌گردد. اختلاط کامل، محیطی یکنواخت از نظر مواد مغذی و pH ایجاد کرده و جمعیت میکروبی (مانند مخمر یا باکتری) را در یک “حالت پایا” و فاز رشد ثابت نگه می‌دارد. این روش برای تولید انبوه و پیوسته محصولاتی مانند اتانول، آنزیم‌ها و برخی آنتی‌بیوتیک‌ها به کار می‌رود.

صنایع شیمیایی (تولید پیوسته با واکنش‌های آهسته)

اگرچه راکتور CSTR برای دستیابی به تبدیل (Conversion) بالا معمولاً به حجمی بزرگتر از راکتور لوله‌ای نیاز دارد، اما برای واکنش‌هایی با سینتیک (سرعت) آهسته بسیار مناسب است. مزیت اصلی آن در صنایع شیمیایی، قابلیت فوق‌العاده در کنترل دما است. برای واکنش‌های به شدت گرمازا (Exothermic) که حرارت زیادی آزاد می‌کنند، حجم بالای سیال درون مخزن مانند یک مخزن حرارتی (Heat Sink) عمل می‌کند. همزدن شدید به همراه ژاکت حرارتی، دما را در تمام نقاط یکنواخت نگه داشته و از ایجاد نقاط داغ (Hot Spots) که می‌تواند منجر به واکنش‌های ناخواسته یا خطرات ایمنی شود، جلوگیری می‌کند.

صنعت داروسازی و پلیمریزاسیون

در فرآیندهای پلیمریزاسیون، کنترل «توزیع وزن مولکولی» (Molecular Weight Distribution) محصول نهایی بسیار اهمیت دارد. محیط اختلاط کامل در راکتور همزن پیوسته منجر به تولید پلیمری با توزیع وزن مولکولی پهن و کاملاً مشخص می‌شود که برای برخی کاربردهای خاص پلیمری مطلوب است. در صنایع داروسازی، که یکنواختی و کیفیت ثابت محصول حیاتی است، قابلیت CSTR در حفظ دمای کاملاً یکنواخت و غلظت ثابت در سراسر مخزن، تضمین‌کننده تولید محصولی همگن و جلوگیری از ایجاد محصولات جانبی ناخواسته است.

مزایا و معایب راکتور همزن پیوسته

انتخاب راکتور CSTR برای یک فرآیند صنعتی، نیازمند ارزیابی دقیق نقاط قوت و ضعف آن است. اگرچه این راکتورها در کاربردهای خاصی عملکرد عالی دارند، اما دارای محدودیت‌های ذاتی در طراحی خود هستند که باید در نظر گرفته شوند.

مزایای CSTR (کنترل دمای عالی، اختلاط یکنواخت، هزینه عملیاتی پایین)

• کنترل دمای عالی: این مهم‌ترین مزیت راکتور همزن پیوسته است. حجم بالای سیال در مخزن به عنوان یک بافر حرارتی عمل می‌کند و اختلاط کامل، دما را در تمام نقاط یکسان نگه می‌دارد. این ویژگی CSTR را برای واکنش‌های به شدت گرمازا (Exothermic) که نیاز به جلوگیری از ایجاد “نقاط داغ” (Hot Spots) دارند، ایده‌آل می‌سازد.
• عملیات پیوسته و پایدار: کار در “حالت پایا” (Steady State) به معنای تولید محصولی با کیفیت و خواص کاملاً یکنواخت است. همچنین، فرآیند پیوسته نیاز به نیروی انسانی و هزینه‌های عملیاتی (Operational Costs) را در مقایسه با راکتورهای ناپیوسته (Batch) که نیاز به پر و خالی شدن مداوم دارند، به شدت کاهش می‌دهد.
• اختلاط شدید: برای واکنش‌هایی که سرعت آن‌ها توسط انتقال جرم محدود می‌شود (مانند واکنش‌های چند فازی مایع-گاز یا مایع-مایع)، همزدن قوی در CSTR می‌تواند بازدهی را به طور قابل توجهی افزایش دهد.
• سادگی نسبی در ساخت: در مقایسه با برخی راکتورهای پیچیده، CSTR یک مخزن مجهز به همزن است که ساخت و نگهداری آن نسبتاً ساده و کم‌هزینه است.

معایب CSTR (بازدهی (تبدیل) پایین در هر واحد حجم، نیاز به حجم بزرگتر)

• بازدهی پایین‌تر در واحد حجم: این اساسی‌ترین محدودیت راکتور CSTR است. به دلیل فرض “اختلاط کامل”، کل واکنش در غلظت پایین (غلظت خروجی) انجام می‌شود. از آنجایی که سرعت واکنش معمولاً با کاهش غلظت افت می‌کند، CSTR در کندترین سرعت ممکن کار می‌کند.
• نیاز به حجم بزرگ راکتور: به عنوان نتیجه مستقیم عیب قبلی، برای رسیدن به یک «درجه تبدیل» (Conversion) بالا، CSTR به حجمی بسیار بزرگتر (و در نتیجه گران‌تر) نسبت به یک راکتور لوله‌ای (PFR) برای همان میزان تولید نیاز دارد.
• احتمال جریان کوتاه (Short-Circuiting): در راکتورهای واقعی (غیر ایده‌آل)، اگر طراحی همزن و بافل‌ها بهینه نباشد، ممکن است بخشی از جریان ورودی مستقیماً به خروجی راه پیدا کند (Bypassing)، که این امر زمان اقامت واقعی را کاهش داده و منجر به کاهش تبدیل می‌شود.

مقایسه کلیدی: راکتور CSTR در مقابل PFR (راکتور لوله‌ای)

یکی از اساسی‌ترین تصمیمات در طراحی فرآیندهای شیمیایی، انتخاب بین دو راکتور پیوسته اصلی، یعنی CSTR (راکتور همزن پیوسته) و PFR (راکتور جریان پلاگ یا لوله‌ای) است. این دو راکتور مدل‌های ایده‌آلی هستند که الگوهای جریان و اختلاط کاملاً متضادی را نشان می‌دهند و انتخاب بین آن‌ها مستقیماً بر حجم راکتور و بازدهی فرآیند تأثیر می‌گذارد.

تفاوت در اختلاط و پروفایل غلظت

تفاوت اساسی در نحوه حرکت سیال و اختلاط آن است:

• راکتور CSTR: دارای اختلاط کامل (Perfect Mixing) است. غلظت در تمام نقاط مخزن یکسان و برابر با غلظت پایینِ جریان خروجی است. واکنش در تمام حجم راکتور در این غلظت پایین (و در نتیجه سرعت واکنش پایین) انجام می‌شود.
• راکتور PFR (راکتور لوله‌ای): دارای فرض جریان پلاگ (Plug Flow) است، به این معنی که هیچ‌گونه اختلاطی در جهت محوری (در طول لوله) رخ نمی‌دهد. سیال مانند یک “پلاگ” به جلو حرکت می‌کند. در نتیجه، غلظت به طور پیوسته در طول راکتور کاهش می‌یابد؛ غلظت در ورودی بالا (سرعت واکنش بالا) و در خروجی پایین (سرعت واکنش پایین) است.

تفاوت در حجم مورد نیاز برای یک تبدیل یکسان

مهم‌ترین پیامد تفاوت در اختلاط، در حجم مورد نیاز راکتور مشخص می‌شود. برای اکثر واکنش‌های شیمیایی رایج (که سرعت آن‌ها با افزایش غلظت، افزایش می‌یابد):

یک راکتور CSTR برای رسیدن به یک «درجه تبدیل» (Conversion) مشخص، به حجمی بسیار بزرگتر نسبت به یک راکتور PFR نیاز دارد.

دلیل این امر آن است که CSTR کل فرآیند را در پایین‌ترین غلظت ممکن (غلظت خروجی) و در نتیجه در پایین‌ترین سرعت واکنش انجام می‌دهد. اما PFR از غلظت‌های بالا در ابتدای راکتور بهره می‌برد و سرعت واکنش بالاتری را تجربه می‌کند، که این امر آن را از نظر حجمی بسیار کارآمدتر می‌سازد.

جدول مقایسه CSTR و PFR

ویژگی	راکتور CSTR (همزن پیوسته)	راکتور PFR (لوله‌ای یا پلاگ)
مدل اختلاط	اختلاط کامل (Perfect Mixing)	بدون اختلاط محوری (Plug Flow)
پروفایل غلظت	یکنواخت در کل مخزن (برابر با خروجی)	متغیر در طول راکتور (از بالا به پایین)
سرعت واکنش	یکنواخت و پایین (بر اساس غلظت خروجی)	متغیر و بالا (در ابتدا بالا، در انتها پایین)
حجم مورد نیاز (برای تبدیل یکسان)	معمولاً بسیار بزرگتر	معمولاً کوچکتر و کارآمدتر
کنترل دما	عالی (به دلیل حجم زیاد و اختلاط)	دشوار (ایجاد نقاط داغ محتمل است)
هزینه عملیاتی	پایین (عملیات ساده)	می‌تواند بالاتر باشد (پمپاژ در لوله طولانی)
کاربرد رایج	واکنش‌های آهسته، کنترل دمای دقیق، تخمیر	واکنش‌های سریع، فاز گاز، تولید انبوه

مفهوم راکتورهای CSTR سری (CSTRs in Series)

در بسیاری از فرآیندهای صنعتی، دستیابی به «درجه تبدیل» (Conversion) بالا با استفاده از تنها یک راکتور CSTR مقرون به صرفه نیست. همانطور که اشاره شد، یک CSTR واحد به دلیل اختلاط کامل، در غلظت پایین (و سرعت واکنش پایین) کار می‌کند و برای رسیدن به تبدیل بالا، نیازمند مخزن با حجم بسیار بزرگی است.

راه‌حل مهندسی رایج برای غلبه بر این محدودیت، استفاده از راکتورهای CSTR سری (CSTRs in Series) است. در این پیکربندی، به جای استفاده از یک مخزن بزرگ، از چندین راکتور همزن پیوسته کوچکتر استفاده می‌شود که به صورت متوالی (پشت سر هم) به یکدیگر متصل شده‌اند؛ به طوری که جریان خروجی از راکتور اول، به عنوان جریان ورودی به راکتور دوم عمل می‌کند، خروجی دوم وارد سومین راکتور می‌شود و به همین ترتیب ادامه می‌یابد.

منطق این کار در افزایش بازدهی حجمی است. راکتور اول (Tank 1) مواد اولیه را از غلظت بالا به یک غلظت متوسط می‌رساند (و در این غلظت متوسط کار می‌کند). راکتور دوم (Tank 2) آن جریان با غلظت متوسط را دریافت کرده و آن را به غلظت پایین‌تری می‌رساند (و در غلظت پایین‌تر کار می‌کند).

مزیت کلیدی این است که مجموع حجم این چند راکتور کوچکتر (مثلاً V_1 + V_2 + V_3) برای رسیدن به یک تبدیل نهایی مشخص، به طور قابل توجهی کمتر از حجم یک راکتور CSTR تکی (V_{single}) است که بخواهد به همان تبدیل دست یابد.

یک مفهوم اساسی در طراحی راکتور این است که هرچه تعداد راکتورهای CSTR سری افزایش یابد، پروفایل غلظت کلی سیستم (که به صورت پله‌ای کاهش می‌یابد) به پروفایل غلظت پیوسته در یک راکتور لوله‌ای (PFR) نزدیک‌تر می‌شود. در حالت حدی، اگر تعداد بی‌نهایت CSTR سری داشته باشیم، عملکرد سیستم دقیقاً مشابه عملکرد یک PFR با همان حجم کل خواهد بود.

راهنمای خرید و سفارش ساخت راکتور CSTR

خرید راکتور CSTR (یا سفارش ساخت آن) فراتر از انتخاب یک محصول استاندارد است؛ این فرآیند نیازمند تعریف دقیق پارامترهای فنی و فرآیندی است. چه در مقیاس آزمایشگاهی برای تحقیق و چه در مقیاس صنعتی (پایلوت) برای تولید، انتخاب صحیح اجزا، تضمین‌کننده عملکرد صحیح، ایمنی و بازدهی فرآیند است.

نکات فنی قبل از خرید (تعیین حجم، جنس، فشار و دما)

قبل از هرگونه استعلام قیمت، باید مشخصات فنی مورد نیاز فرآیند خود را به دقت مشخص کنید:

• حجم (Volume): حجم کاری مورد نیاز راکتور (مثلاً ۵ لیتر آزمایشگاهی یا ۵۰۰۰ لیتر صنعتی) چقدر است؟ این پارامتر مستقیماً بر ابعاد، توان همزن و هزینه تأثیر می‌گذارد.
• جنس ساخت (Material): مواد داخل راکتور چقدر خورنده هستند؟ آیا فولاد ضد زنگ (SS316) کافی است، یا به دلیل وجود اسیدها یا بازهای قوی، نیاز به آلیاژهای گران‌تر (مانند Hastelloy) یا پوشش‌های خاص (مانند Glass-Lined) وجود دارد؟
• شرایط عملیاتی: حداکثر دما و فشار کاری راکتور چقدر خواهد بود؟ این دو عامل، ضخامت دیواره مخزن، نوع آب‌بندی و نیاز به گواهینامه‌های مخازن تحت فشار (مانند ASME) را تعیین می‌کنند.

اهمیت طراحی همزن (Agitator) و بافل (Baffle)

قلب راکتور همزن پیوسته، سیستم اختلاط آن است. دستیابی به فرض «اختلاط کامل» در دنیای واقعی، به طراحی بهینه همزن و بافل‌ها بستگی دارد. هنگام سفارش، باید نوع سیال (ویسکوزیته) مشخص شود.

• همزن (Agitator): نوع پروانه (توربینی، پارویی، لنگری) و سرعت چرخش آن باید متناسب با ویسکوزیته سیال و هدف فرآیند (مانند انتقال حرارت، پراکندگی گاز یا تعلیق جامد) انتخاب شود.
• بافل (Baffles): وجود بافل‌ها برای جلوگیری از ایجاد گردابه (Vortex) و دستیابی به اختلاط آشفته و کارآمد، ضروری است. عدم وجود بافل، عملاً فرض CSTR را زیر سوال می‌برد.

راکتور CSTR آزمایشگاهی در مقابل صنعتی (پایلوت)

نیازهای این دو مقیاس کاملاً متفاوت است:

• راکتور CSTR آزمایشگاهی: معمولاً از شیشه یا فولاد ضد زنگ، با حجم کم (۱ تا ۱۰ لیتر) و اغلب مجهز به سیستم‌های کنترل دقیق (PLC) برای جمع‌آوری داده‌های تحقیقاتی است. آب‌بندی همزن (Sealing) در این مقیاس می‌تواند از نوع مغناطیسی (Magnetic Drive) برای جلوگیری کامل از نشتی باشد.
• راکتور CSTR صنعتی (پایلوت): تمرکز بر دوام، مقیاس تولید و هزینه عملیاتی است. این راکتورها مخازن فولادی بزرگی هستند که از آب‌بندی‌های مکانیکی (Mechanical Seals) قوی و موتورهای صنعتی با توان بالا استفاده می‌کنند. سیستم‌های کنترلی آن‌ها بیشتر بر پایداری فرآیند و ایمنی تمرکز دارد.

عوامل موثر بر قیمت راکتور CSTR

قیمت راکتور CSTR به طور قابل توجهی متغیر است و به مجموعه‌ای از پارامترهای طراحی مهندسی بستگی دارد. این دستگاه‌ها اغلب به صورت سفارشی ساخته می‌شوند، بنابراین هزینه نهایی مستقیماً به پیچیدگی فرآیند و کیفیت مواد اولیه مورد استفاده بستگی دارد.

تاثیر حجم و مقیاس (آزمایشگاهی یا صنعتی)

اولین و واضح‌ترین عامل تعیین‌کننده قیمت، مقیاس راکتور است. راکتور CSTR آزمایشگاهی (Lab-Scale) که برای کارهای تحقیقاتی و توسعه فرآیند با حجم‌های کم (مثلاً ۱ تا ۲۰ لیتر) استفاده می‌شود، هزینه به مراتب کمتری نسبت به یک راکتور صنعتی یا پایلوت (Pilot-Scale) با حجم چند صد یا چند هزار لیتری دارد. افزایش حجم نه تنها مصرف مواد اولیه را افزایش می‌دهد، بلکه نیازمند موتور همزن قوی‌تر، شفت ضخیم‌تر و ساختار پشتیبانی مستحکم‌تر است.

جنس ساخت بدنه و همزن (SS316, Hastelloy, Glass-Lined)

جنس مواد در تماس با سیال فرآیند (Wetted Parts) تأثیر عمده‌ای بر قیمت دارد. برای کاربردهای عمومی و غیرخورنده، فولاد ضد زنگ (SS316) یک گزینه استاندارد و مقرون‌به‌صرفه است. اما اگر فرآیند شامل اسیدهای قوی یا مواد بسیار خورنده باشد، راکتور باید از آلیاژهای گران‌قیمت‌تری مانند Hastelloy (هستلوی) ساخته شود یا دارای پوشش داخلی Glass-Lined (پوشش شیشه‌ای) باشد. هزینه این مواد خاص می‌تواند قیمت تمام‌شده راکتور را چندین برابر افزایش دهد.

نوع سیستم آب‌بندی (Sealing) و همزن (مغناطیسی یا مکانیکی)

سیستم آب‌بندی شفت همزن (Agitator Seal) یک جزء فنی مهم است. در راکتورهای صنعتی بزرگ یا کاربردهای فشار بالا، از آب‌بندهای مکانیکی (Mechanical Seals) پیچیده و گران‌قیمت استفاده می‌شود. در راکتورهای CSTR آزمایشگاهی، به‌ویژه برای فرآیندهای حساس دارویی یا فشار بالا که نشتی مطلقاً نباید رخ دهد، از سیستم همزن مغناطیسی (Magnetic Drive) استفاده می‌شود. این سیستم‌ها به دلیل حذف شفت عبوری از بدنه، آب‌بندی کاملی را فراهم می‌کنند اما هزینه ساخت بالاتری دارند.

سطح اتوماسیون، سنسورها و ابزار دقیق

یک راکتور پایه ممکن است فقط شامل کنترل دستی دما و دور همزن باشد. اما یک راکتور همزن پیوسته مدرن نیازمند سیستم اتوماسیون پیشرفته (PLC) برای کنترل دقیق دبی‌های ورودی و خروجی، pH، دما، سطح مایع و سرعت همزن است. استفاده از سنسورهای باکیفیت، شیرهای کنترلی اتوماتیک (Control Valves) و نرم‌افزارهای مانیتورینگ و ثبت داده‌ها، به طور قابل توجهی به پیچیدگی و هزینه نهایی سیستم اضافه می‌کند.

طراحی و ساخت راکتور CSTR در امید عمران سهند

علاوه بر موارد فوق، انتخاب سازنده نیز اهمیت دارد. برندهای وارداتی ممکن است هزینه‌های اولیه و نگهداری بالاتری داشته باشند. ما در مجموعه امید عمران سهند، بر طراحی و ساخت راکتور CSTR در هر دو مقیاس آزمایشگاهی و صنعتی تمرکز داریم. این فرآیند شامل مهندسی دقیق سیستم اختلاط (همزن و بافل) و انتخاب متریال متناسب با فرآیند مشتری است تا اطمینان حاصل شود که راکتور با هزینه‌ای بهینه، نیازهای فرآیندی را به طور کامل برآورده می‌کند.
