راهنمای جامع نوار نقاله خشک کن

نوار نقاله خشک کن یکی از کارآمدترین تجهیزات برای فرآیند رطوبت‌زدایی پیوسته و صنعتی است که کیفیت و سرعت تولید را به شکل چشمگیری افزایش می‌دهد. اما کارایی این دستگاه قدرتمند، مستقیماً به انتخاب صحیح اجزای آن، به ویژه نوع تسمه نقاله، بستگی دارد.

در این راهنمای فنی، ضمن معرفی کامل این سیستم، به صورت تخصصی دو مدل اصلی آن را بررسی می‌کنیم: نوار نقاله خشک کن با تسمه توری و نوار نقاله خشک کن با تسمه مدولار. هدف ما ارائه اطلاعاتی دقیق است تا شما بتوانید بهترین دستگاه را متناسب با محصول و نیاز خط تولید خود انتخاب کنید.

(برای درک بهتر مبانی، می‌توانید ابتدا به مقاله جامع ما با عنوان نوار نقاله چیست؟ مراجعه کنید.)

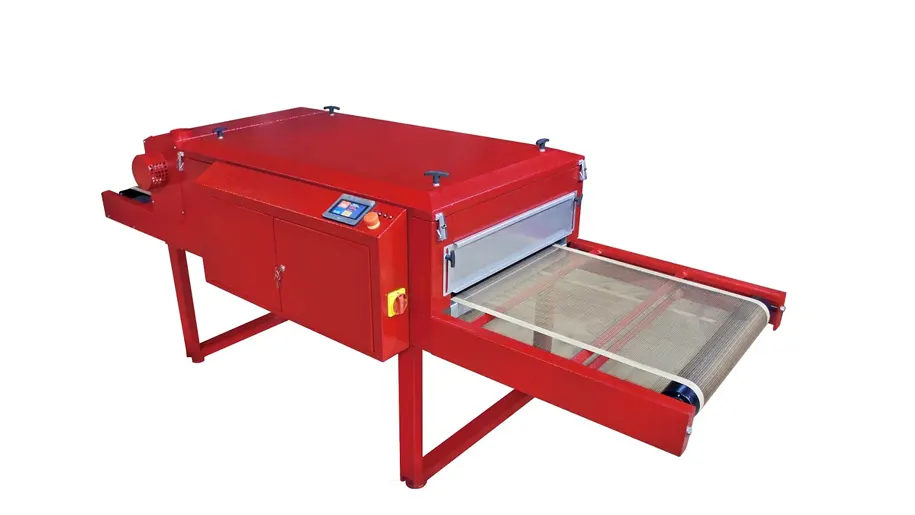

نوار نقاله خشک کن صنعتی چیست؟

به منظور انتخاب آگاهانه یک سیستم خشک‌کن، درک مکانیزم عملکرد و شناخت اجزای فنی دستگاه ضروری است. نوار نقاله‌های خشک کن، که تحت عنوان خشک کن تونلی یا خشک کن پیوسته نیز شناخته می‌شوند، سیستم‌هایی هستند که فرآیند رطوبت‌زدایی از مواد را به یک عملیات صنعتی، اتوماتیک و یکپارچه تبدیل می‌کنند. در ادامه، ابتدا به تشریح گام به گام این فرآیند پرداخته و سپس قطعات کلیدی تشکیل‌دهنده دستگاه را تحلیل می‌کنیم.

فرآیند خشک کردن پیوسته چگونه انجام می‌شود؟

فرآیند رطوبت‌زدایی در این سیستم‌ها بر اساس یک مکانیزم پیوسته عمل کرده و شامل ۴ مرحله مشخص زیر است:

1. بارگیری: مواد اولیه مرطوب با نرخ مشخص بر روی سکوی ورودی تسمه نقاله قرار می‌گیرند.
2. انتقال حرارت: تسمه، مواد را با سرعت کنترل‌شده از داخل یک محفظه حرارتی (تونل) عبور می‌دهد. در این محفظه، انرژی گرمایی از طریق مکانیزم‌های جابجایی (Convection)، تشعشع (Radiation) یا هدایت (Conduction) به مواد منتقل می‌شود.
3. تبخیر و تخلیه: انرژی اعمال‌شده، رطوبت موجود در مواد را به بخار تبدیل می‌کند. همزمان، سیستم تهویه، بخار آب و هوای مرطوب را از محفظه خارج کرده تا فشار بخار جزئی پایین نگه داشته شده و فرآیند تبخیر تداوم یابد.
4. خروج: مواد پس از رسیدن به درصد رطوبت مطلوب، از انتهای تونل خارج شده و برای فرآیندهای بعدی مانند خنک‌سازی یا بسته‌بندی، آماده می‌شوند.

ساختار اصلی نوار نقاله خشک کن

هر نوار نقاله خشک کن صنعتی از مجموعه‌ای از اجزای مهندسی‌شده تشکیل شده است که در ادامه به تحلیل آن‌ها می‌پردازیم:

• شاسی و محفظه حرارتی: ساختار اصلی دستگاه که تونل حرارتی را در بر می‌گیرد. معمولاً از فولاد ضد زنگ (Stainless Steel) سری ۳۰۴ یا ۳۱۶ برای مقاومت در برابر خوردگی و حرارت ساخته شده و با عایق‌های حرارتی (مانند پشم سنگ) برای به حداقل رساندن اتلاف انرژی، پوشانده می‌شود.
• سیستم تولید و توزیع حرارت: وظیفه تامین انرژی گرمایی را بر عهده دارد. این سیستم بر اساس نوع انرژی در دسترس و الزامات فرآیند، می‌تواند شامل هیترهای الکتریکی، مشعل‌های گازی با احتراق مستقیم یا غیرمستقیم، یا مبدل‌های حرارتی بخار/روغن داغ باشد.
• سیستم تهویه و سیرکولاسیون هوا: مجموعه‌ای از فن‌های سانتریفیوژ یا محوری که شامل فن‌های سیرکولاسیون برای توزیع یکنواخت هوای گرم در طول تونل و فن‌های تخلیه برای خارج کردن هوای مرطوب از محفظه می‌باشند.
• سیستم انتقال مواد: هسته اصلی دستگاه که شامل تسمه نقاله، درام‌های محرک و هرزگرد، و واحد توان محرکه (موتور و گیربکس) است. سرعت این سیستم توسط اینورتر (VFD) برای کنترل زمان ماندگاری مواد در تونل، قابل تنظیم است.
• سیستم کنترل و ابزار دقیق: مرکز کنترل دستگاه، متشکل از تابلو برق، کنترلر منطقی برنامه‌پذیر (PLC)، نمایشگر واسط کاربر (HMI)، سنسورهای دما، رطوبت‌سنج‌ها و سایر ابزارهای دقیق برای کنترل و مانیتورینگ کامل فرآیند.

انواع اصلی نوار نقاله خشک کن صنعتی

اگرچه مکانیزم کلی تمام نوار نقاله‌های خشک‌کن صنعتی مشابه است، اما تفاوت کلیدی که کارایی و حوزه کاربرد آن‌ها را به طور کامل مشخص می‌کند، نوع تسمه نقاله به کار رفته در آن‌هاست. انتخاب تسمه صحیح بر اساس ویژگی‌های محصول، مهم‌ترین گام در طراحی یک سیستم خشک‌کن کارآمد است. در ادامه، دو نوع اصلی و پرکاربرد این دستگاه‌ها را تحلیل می‌کنیم.

نوار نقاله خشک کن با تسمه توری (Mesh Belt)

این مدل، رایج‌ترین نوع خشک‌کن پیوسته است که ویژگی اصلی آن، قابلیت نفوذپذیری بسیار بالای هوا می‌باشد. تسمه‌های توری (که به آن‌ها مشبک یا سیمی نیز گفته می‌شود) از بافتن سیم‌های فلزی، معمولاً از جنس فولاد ضد زنگ (Stainless Steel) در گریدهای ۳۰۴ و ۳۱۶، ساخته می‌شوند.

مزیت فنی اصلی این ساختار، سطح باز بالا است. این ویژگی به جریان هوای گرم اجازه می‌دهد تا به راحتی از میان تسمه عبور کرده و خود را به تمام سطوح محصول برساند. این فرآیند منجر به انتقال حرارت بسیار کارآمد و در نتیجه، خشک شدن سریع و کاملاً یکنواخت محصول می‌شود.

این نوع خشک‌کن برای موارد زیر ایده‌آل است:

• کاربردها: محصولاتی که سبک، غیرچسبنده و نیازمند گردش هوای مستقیم هستند.
• مثال‌ها: خشک کردن چیپس میوه و سبزیجات، برشته کردن آجیل، فرآوری غلات صبحانه، تولید اسنک‌های حجیم‌شده و خشک کردن مواد شیمیایی گرانولی.

برای آشنایی بیشتر با انواع مختلف و مشخصات فنی این نوع تسمه‌ها، می‌توانید به صفحه تخصصی ما در مورد انواع تسمه نقاله توری مراجعه کنید.

نوار نقاله خشک کن با تسمه مدولار (Modular Belt)

این مدل، راهکاری نوین و هوشمندانه برای فرآیندهایی است که در آن‌ها بهداشت، سهولت در نگهداری و انعطاف‌پذیری اولویت بالایی دارد. تسمه‌های مدولار از اتصال قطعات (ماژول‌های) پلاستیکی مستقل به یکدیگر، شبیه به لگو، تشکیل شده‌اند. این ماژول‌ها معمولاً از پلیمرهای مهندسی و بهداشتی (Food-Grade) مانند پلی‌پروپیلن (PP) و پلی‌اتیلن (PE) ساخته می‌شوند.

مزیت فنی اصلی این ساختار، سطح بهداشتی و نظافت آسان آن است. سطح غیرمتخلخل و صاف ماژول‌ها از تجمع ذرات محصول و رشد باکتری‌ها جلوگیری می‌کند. همچنین، در صورت آسیب دیدن بخشی از تسمه، نیازی به تعویض کل آن نیست و تنها ماژول آسیب‌دیده در کمترین زمان ممکن تعویض می‌شود که این امر هزینه‌های نگهداری و زمان توقف خط تولید را به شدت کاهش می‌دهد.

این نوع خشک‌کن برای موارد زیر ایده‌آل است:

• کاربردها: محصولاتی که چسبنده، روغنی، سنگین یا حساس به آلودگی هستند.
• مثال‌ها: خشک کردن فرآورده‌های گوشتی و دریایی، سبزیجات بلانچ شده، انواع پاستا، بیسکوییت و شیرینی‌جات، و مواد اولیه دارویی.

برای آشنایی بیشتر با مدل‌های متنوع و ویژگی‌های فنی این نوع تسمه‌ها، می‌توانید به صفحه تخصصی ما در مورد انواع تسمه نقاله مدولار مراجعه کنید.

مقایسه جامع نوار نقاله خشک‌کن تسمه توری با تسمه مدولار

برای یک انتخاب دقیق و مهندسی‌شده، بهترین راه مقایسه مستقیم این دو سیستم بر اساس پارامترهای فنی کلیدی است. جدول زیر به شما کمک می‌کند تا بر اساس اولویت‌های خط تولید خود، بهترین گزینه را شناسایی کنید.

ویژگی / پارامتر فنی	نوار نقاله خشک کن با تسمه توری	نوار نقاله خشک کن با تسمه مدولار
گردش هوا و انتقال حرارت	عالی. سطح باز بسیار بالا، امکان عبور حداکثری هوا و خشک شدن سریع و یکنواخت را فراهم می‌کند.	خوب. در مدل‌های مشبک، گردش هوا مناسب است اما به دلیل ضخامت پلاستیک، به اندازه توری فلزی کارآمد نیست.
مقاومت حرارتی	بسیار بالا. به‌خصوص در گریدهای استنلس استیل که دماهای بسیار بالا را بدون تغییر شکل تحمل می‌کنند.	متوسط تا خوب. بسته به نوع پلیمر (PP, PE, PEEK)، محدوده دمایی مشخصی را تحمل می‌کند و برای دماهای خیلی بالا مناسب نیست.
بهداشت و شستشو	خوب. سطح فلزی بهداشتی است اما تمیز کردن کامل بافت‌های سیمی می‌تواند چالش‌برانگیز باشد.	عالی. سطح کاملاً صاف و غیرمتخلخل، طراحی بهداشتی و قابلیت شستشوی آسان با واترجت، آن را به بهترین گزینه برای صنایع حساس تبدیل کرده است.
نگهداری و تعمیرات	متوسط. در صورت پارگی یا آسیب جدی، ممکن است نیاز به تعویض بخش بزرگی از تسمه یا کل آن باشد که زمان‌بر و پرهزینه است.	عالی. تعمیر بسیار سریع و کم‌هزینه با تعویض تنها ماژول یا پین آسیب‌دیده، که زمان توقف خط را به حداقل می‌رساند.
مناسب برای محصولات	سبک، کوچک، غیرچسبنده و محصولاتی که نیاز به برشته شدن یا گردش هوای مستقیم دارند (مانند چیپس میوه، آجیل، اسنک).	چسبنده، روغنی، سنگین‌تر و محصولاتی که نیازمند سطح کاملاً بهداشتی هستند (مانند فرآورده‌های گوشتی، محصولات دارویی، قنادی).
هزینه اولیه	متغیر. معمولاً هزینه اولیه تسمه‌های استنلس استیل بالاتر از تسمه‌های مدولار است.	اقتصادی. هزینه اولیه در اکثر موارد پایین‌تر از تسمه‌های استیل با گرید بالا است.

راهنمای خرید نوار نقاله خشک کن: نکات کلیدی قبل از سفارش

انتخاب و خرید نوار نقاله خشک کن یک سرمایه‌گذاری مهم برای خط تولید شما محسوب می‌شود. یک تصمیم صحیح می‌تواند بهره‌وری را افزایش دهد، در حالی که یک انتخاب اشتباه منجر به اتلاف هزینه و افت کیفیت محصول خواهد شد. پیش از استعلام قیمت نوار نقاله خشک کن و ثبت سفارش، اطمینان حاصل کنید که به نکات فنی زیر توجه کرده‌اید.

الف) تحلیل دقیق محصول و فرآیند

اولین و مهم‌ترین گام، شناخت کامل محصولی است که قصد خشک کردن آن را دارید. این مشخصات، اساس طراحی دستگاه شما خواهد بود:

• میزان رطوبت: درصد رطوبت اولیه و درصد رطوبت مطلوب نهایی محصول.
• ویژگی‌های فیزیکی: ابعاد، چگالی، و شکل محصول (اسلایس، گرانول، خمیری).
• حساسیت دمایی: حداکثر دمایی که محصول بدون آسیب به بافت، رنگ یا خواص شیمیایی خود می‌تواند تحمل کند.
• رفتار محصول: میزان چسبندگی، روغنی بودن یا شکنندگی محصول در حین فرآیند.

ب) تعیین ظرفیت تولید و محدودیت‌های فضا

نیازهای عملیاتی خود را به دقت مشخص کنید:

• ظرفیت (Throughput): حجم ورودی محصول بر ساعت (کیلوگرم بر ساعت) که دستگاه باید پردازش کند. این عدد ظرفیت دستگاه و طول تونل را مشخص می‌کند.
• فضای در دسترس: ابعاد دقیق محلی که دستگاه در آن نصب خواهد شد (طول، عرض، ارتفاع).

ج) توجه به استانداردهای ایمنی

یک دستگاه صنعتی استاندارد باید ایمنی اپراتور و محیط کار را تضمین کند. هنگام بررسی گزینه‌ها، به وجود ویژگی‌های ایمنی زیر توجه کنید:

• کلیدهای توقف اضطراری در نقاط کلیدی دستگاه.
• حفاظ‌های ایمنی برای تمام قطعات متحرک مانند زنجیرها و موتور.
• عایق‌بندی کامل بدنه برای جلوگیری از سوختگی اپراتور.
• سیستم‌های کنترل دقیق دما برای جلوگیری از داغ شدن بیش از حد و خطر آتش‌سوزی.

امید عمران سهند: مشاور و سازنده تخصصی نوار نقاله خشک کن

انتخاب یک سازنده معتبر، مهم‌ترین بخش از فرآیند خرید است. شما به شریکی نیاز دارید که نه تنها یک دستگاه، بلکه یک راهکار مهندسی کامل ارائه دهد. شرکت امید عمران سهند با تکیه بر دانش فنی و سال‌ها تجربه، به عنوان مشاور و سازنده تخصصی انواع نوار نقاله خشک کن در کنار شماست.

• مشاوره فنی و تخصصی: ما پیش از هر چیز، نیازهای دقیق شما را تحلیل کرده و بهترین راهکار را بر اساس نوع محصول، ظرفیت تولید و بودجه شما پیشنهاد می‌دهیم.
• طراحی و سفارشی‌سازی: ما اعتقادی به تولید انبوه و یکسان نداریم. هر دستگاه نوار نقاله خشک کن را دقیقاً مطابق با فرآیند منحصربه‌فرد شما طراحی و تولید می‌کنیم.
• کیفیت ساخت تضمین‌شده: تعهد ما استفاده از متریال مرغوب، قطعات باکیفیت و مهندسی استاندارد است تا دستگاهی با حداکثر طول عمر و حداقل نیاز به نگهداری در اختیار شما قرار گیرد.
• گارانتی و خدمات پس از فروش: رابطه ما با مشتری پس از تحویل دستگاه به پایان نمی‌رسد. تمام محصولات ما با گارانتی معتبر و خدمات پس از فروش جامع ارائه می‌شوند تا با آرامش خاطر بر تولید خود تمرکز کنید.

برای دریافت مشاوره تخصصی رایگان و شروع فرآیند طراحی دستگاه اختصاصی خود، همین امروز با کارشناسان ما به شماره 09351967545 تماس بگیرید.

نتیجه‌گیری: انتخاب هوشمندانه خشک‌کن صنعتی

انتخاب یک نوار نقاله خشک کن صنعتی، تصمیمی است که به طور مستقیم بر کیفیت محصول، بهره‌وری خط تولید و هزینه‌های عملیاتی شما تأثیر می‌گذارد. همانطور که در این راهنما بررسی کردیم، این دستگاه‌ها راهکاری قدرتمند برای اتوماسیون فرآیند خشک کردن پیوسته هستند.

کلید یک انتخاب موفق، درک تفاوت‌های اساسی بین دو نوع اصلی تسمه است:

• تسمه توری (Mesh Belt): گزینه‌ای بی‌رقیب برای کاربردهایی که نیازمند حداکثر گردش هوا و مقاومت در برابر دماهای بسیار بالا هستند.
• تسمه مدولار (Modular Belt): راهکاری مدرن که در آن بهداشت، شستشوی آسان و سهولت در نگهداری اولویت اصلی است.

با تحلیل دقیق محصول، تعیین ظرفیت مورد نیاز و در نظر گرفتن استانداردهای ایمنی، شما می‌توانید دستگاهی را انتخاب کنید که نه تنها نیازهای فعلی شما را برآورده کند، بلکه سرمایه‌گذاری پایداری برای آینده کسب‌وکار شما باشد.

مهم‌ترین گام نهایی، مشورت با متخصصانی است که بتوانند نیازهای منحصربه‌فرد شما را به یک راهکار مهندسی دقیق و سفارشی تبدیل کنند. یک مشاوره صحیح می‌تواند از هزینه‌های آتی جلوگیری کرده و بازدهی سرمایه‌گذاری شما را تضمین نماید.

سوالات متداول (FAQ)

در این بخش به برخی از سوالات رایج در مورد نوار نقاله‌های خشک‌کن پاسخ می‌دهیم.

۱. آیا سرعت نوار نقاله و دمای خشک‌کن قابل تنظیم است؟

بله. در تمام دستگاه‌های مدرن، هر دو پارامتر کاملاً قابل تنظیم هستند. سرعت نوار نقاله توسط اینورتر (VFD) و دما توسط سیستم کنترلر (معمولاً PLC) با دقت بالا کنترل می‌شود. این قابلیت به شما اجازه می‌دهد تا فرآیند خشک کردن را برای محصولات مختلف با ویژگی‌های متفاوت، بهینه کنید.

۲. عوامل اصلی تعیین کننده قیمت یک نوار نقاله خشک کن چه چیزهایی هستند؟

قیمت نهایی یک دستگاه به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها عبارتند از:

• ابعاد دستگاه: طول و عرض تونل و نوار نقاله.
• جنس بدنه و تسمه: استفاده از گریدهای مختلف فولاد ضد زنگ (304 یا 316).
• سیستم گرمایشی: نوع و ظرفیت منبع حرارتی (گازی، برقی، بخاری).
• پیچیدگی سیستم کنترل: سطح اتوماسیون و ابزارهای دقیق به کار رفته.

۳. کدام نوع تسمه برای محصولات پودری یا بسیار ریز مناسب است؟

به طور کلی، برای مواد پودری باید از تسمه‌هایی با حداقل شکاف استفاده کرد. تسمه‌های توری با بافت بسیار ریز (Fine Mesh) یا تسمه‌های مدولار با سطح کاملاً صاف و بدون سوراخ (Solid Top) گزینه‌های بهتری هستند. با این حال، بهترین راهکار برای این نوع محصولات، دریافت مشاوره فنی برای انتخاب الگوی بافت یا سطح مناسب است.

۴. تفاوت اصلی در نگهداری و تمیز کردن تسمه توری و مدولار چیست؟

تسمه‌های مدولار به دلیل سطح صاف، غیرمتخلخل و قابلیت جداسازی قطعات، بسیار آسان‌تر و سریع‌تر تمیز می‌شوند. تسمه‌های توری فلزی نیز کاملاً بهداشتی هستند، اما تمیز کردن ذرات ریز از میان بافت‌های سیمی آن‌ها ممکن است به زمان و دقت بیشتری نیاز داشته باشد. از نظر تعمیرات نیز، تعویض یک ماژول پلاستیکی در تسمه مدولار بسیار ساده‌تر از تعمیر یک پارگی در تسمه توری است.
