محاسبه آنلاین طول تسمه و سرعت نوار نقاله چیست؟ این ابزار بصورت آنلاین برای محاسبه‌ی دقیق طول تسمه نقاله و سرعت آن، توسط تیم آی تی امید عمران سهند طراحی شده و می‌تواند کمک بزرگی باشد برای کارخانه‌داران، مهندسان مکانیک، اپراتورهای خطوط تولید و تمام کسانی که قصد طراحی، تعویض یا خرید تسمه نقاله برای نوار نقاله‌های صنعتی دارند. تنها با وارد کردن چند مقدار ساده، می‌توانید اطلاعات دقیقی برای خرید تسمه نقاله مناسب به دست آورید.

چرا محاسبه دقیق طول تسمه نقاله اهمیت دارد؟

در هر سیستم انتقال، طول تسمه نقاله نه‌تنها یک عدد ساده در طراحی نیست، بلکه یکی از عوامل تعیین‌کننده در عملکرد پایدار و بهینه خط تولید به شمار می‌آید. اگر این طول به درستی محاسبه نشود، ممکن است کل سیستم با چالش‌هایی از جمله افزایش استهلاک مکانیکی، لغزش تسمه روی پولی، کاهش بازده موتور و حتی توقف غیرمنتظره تولید مواجه شود.

در واقع، طول دقیق تسمه تأثیر مستقیمی بر تنش وارد بر تسمه، موقعیت پولی‌ها، زاویه تماس و کشش اولیه دارد. این موارد در کنار هم تضمین می‌کنند که انتقال نیرو بدون لغزش انجام شود و تسمه به‌صورت یکنواخت حرکت کند.

در سه موقعیت زیر، محاسبه طول تسمه نقاله به یک نیاز فنی و غیرقابل‌چشم‌پوشی تبدیل می‌شود:

1. طراحی یک خط انتقال جدید: در مرحله مهندسی و طراحی مکانیکی، برای تعیین اندازه اولیه تسمه و انتخاب صحیح تجهیزات.
2. تعویض تسمه موجود: وقتی تسمه دچار پارگی، ساییدگی یا افت کشش شده باشد و نیاز به جایگزینی دقیق وجود دارد.
3. تغییر در مسیر یا قطر پولی‌ها: هر تغییری در جانمایی اجزای سیستم می‌تواند هندسه مسیر تسمه را تحت‌تأثیر قرار دهد و نیاز به بازمحاسبه طول ایجاد کند.

محاسبه صحیح طول تسمه نقاله از بروز خطا در عملکرد مکانیکی، صرف هزینه‌های مجدد و توقف ناگهانی خط تولید جلوگیری کرده و در بلندمدت باعث بهبود راندمان و افزایش عمر مفید تجهیزات خواهد شد.

عوامل مؤثر در تعیین طول تسمه نقاله

محاسبه دقیق طول تسمه نقاله، بدون درک درست از مؤلفه‌های مکانیکی و هندسی آن امکان‌پذیر نیست. در یک سیستم انتقال صنعتی، چند پارامتر اصلی مستقیماً بر طول واقعی مورد نیاز تسمه تأثیر می‌گذارند. در این بخش، به‌صورت فنی این پارامترها را بررسی می‌کنیم:

۱. قطر پولی‌ها (D و d)

در سیستم‌های نوار نقاله، معمولاً دو پولی به‌عنوان پایه داریم: پولی محرک (Drive Pulley) و پولی هرزگرد (Idler Pulley). قطر این دو پولی یکی از اجزای کلیدی در فرمول محاسبه طول تسمه است.

• اثر در طول تسمه:
  هرچه قطر پولی‌ها بیشتر باشد، مسیر منحنی‌ای که تسمه باید طی کند بزرگ‌تر شده و در نتیجه طول کل افزایش می‌یابد.
• نکته کاربردی:
  در بسیاری از خطوط صنعتی، پولی‌ها هم‌اندازه در نظر گرفته می‌شوند تا سیستم یکنواخت‌تر عمل کند، اما در مواردی ممکن است تفاوت وجود داشته باشد که حتماً باید در محاسبه لحاظ شود.

۲. فاصله بین مراکز پولی‌ها (C)

یکی از مؤثرترین پارامترها در طول کلی تسمه، فاصله بین مرکز پولی محرک و هرزگرد است که به آن Center Distance یا فاصله مرکز به مرکز گفته می‌شود.

• اثر خطی:
  این فاصله به‌طور مستقیم و تقریباً خطی بر طول تسمه تأثیر دارد. هر افزایش در فاصله C منجر به افزایش طول تسمه خواهد شد.
• در عمل:
  هنگام طراحی یا تعمیر خطوط نقاله، تغییر در این فاصله (مثلاً به‌دلیل تنظیمات کششی یا جایگزینی قطعات) می‌تواند نیاز به تسمه‌ای با طول متفاوت ایجاد کند.

۳. نوع چینش پولی‌ها (باز یا بسته بودن سیستم)

آرایش کلی سیستم نیز در محاسبه طول مؤثر است. دو نوع چینش متداول وجود دارد:

• سیستم باز (Open):
  رایج‌ترین نوع در صنعت، که تسمه بین دو پولی بدون تقاطع حرکت می‌کند. در این حالت جهت چرخش پولی‌ها یکسان است.
• سیستم بسته یا معکوس (Crossed):
  کمتر استفاده می‌شود، اما در موارد خاص که نیاز به معکوس کردن جهت دوران وجود دارد، به‌کار می‌رود. در این حالت طول تسمه باید کمی بیشتر محاسبه شود، زیرا مسیر از هم عبور می‌کند.

۴. نوع تسمه نقاله از نظر مقطع

نوع مقطع تسمه (تخت، آج‌دار، مدولار، PVC، لاستیکی و…) به‌طور غیرمستقیم بر محاسبه تأثیر می‌گذارد، چون برخی از تسمه‌ها سفتی بیشتری دارند یا کش‌آمدگی آن‌ها متفاوت است.

• تسمه‌های لاستیکی و آج‌دار:
  این نوع تسمه‌ها در خطوط سنگین یا با بار ضربه‌ای به‌کار می‌روند و معمولاً ضخامت بیشتری دارند. این ضخامت در برخی موارد در شعاع مؤثر پولی تأثیر دارد.
• تسمه‌های مدولار یا PVC:
  در خطوط سبک‌تر و صنایع غذایی استفاده می‌شوند. انعطاف‌پذیری بیشتر آن‌ها باعث می‌شود در شرایط خاص دچار کشیدگی بیشتری شوند که باید در طول نهایی لحاظ گردد.

۵. ضخامت تسمه

در بسیاری از محاسبات، ضخامت تسمه نادیده گرفته می‌شود، اما به‌ویژه در پولی‌های کوچک یا تسمه‌های ضخیم، این پارامتر می‌تواند شعاع مؤثر پولی را تغییر دهد.

نکته مهندسی:
شعاع مؤثر پولی = (قطر پولی + ضخامت تسمه) ÷ 2
این اصلاح باید در فرمول کلی وارد شود، مخصوصاً اگر دقت بالا نیاز باشد یا ضخامت تسمه زیاد باشد.

روش‌های محاسبه طول تسمه نقاله

برای تعیین دقیق طول تسمه نقاله، بسته به شرایط موجود، سه رویکرد اصلی وجود دارد: روش اندازه‌گیری مستقیم، استفاده از فرمول‌های هندسی و استفاده از ابزارهای دیجیتال مانند ماشین‌حساب‌های آنلاین یا نرم‌افزارهای طراحی صنعتی. در این بخش، هر روش را با مزایا، محدودیت‌ها و مثال کاربردی بررسی می‌کنیم.

۱. روش اندازه‌گیری مستقیم

در این روش، تسمه قبلی یا فرسوده از روی سیستم جدا شده و با متر نواری یا متر پارچه‌ای اندازه‌گیری می‌شود.

• نحوه اجرا: تسمه را کاملاً باز کرده و روی سطح صاف قرار دهید. با متر، لبه‌های آن را از ابتدا تا انتها اندازه بگیرید.
• مزایا:
  • ساده‌ترین روش بدون نیاز به محاسبه
  • مناسب برای کارگاه‌ها و واحدهای نگهداری
  • مفید در زمان تعویض تسمه مشابه
• محدودیت‌ها:
  • دقت پایین در تسمه‌های کش‌آمده یا کهنه
  • عدم کاربرد در زمان طراحی سیستم جدید
  • احتمال خطای انسانی بالا

۲. فرمول محاسبه طول تسمه نقاله

وقتی طراحی سیستم یا تعویض تسمه بدون نمونه قبلی انجام می‌شود، استفاده از فرمول‌های هندسی دقیق‌ترین گزینه است. دو حالت رایج زیر در صنعت وجود دارد:

الف) سیستم با دو پولی هم‌اندازه

اگر قطر هر دو پولی برابر باشد (D = d)، فرمول ساده‌تری داریم:

L = 2C + πD

• L: طول تسمه (میلی‌متر)
• C: فاصله بین مرکز پولی‌ها (میلی‌متر)
• D: قطر پولی‌ها (میلی‌متر)
• π (پی): عدد ثابت ۳٫۱۴

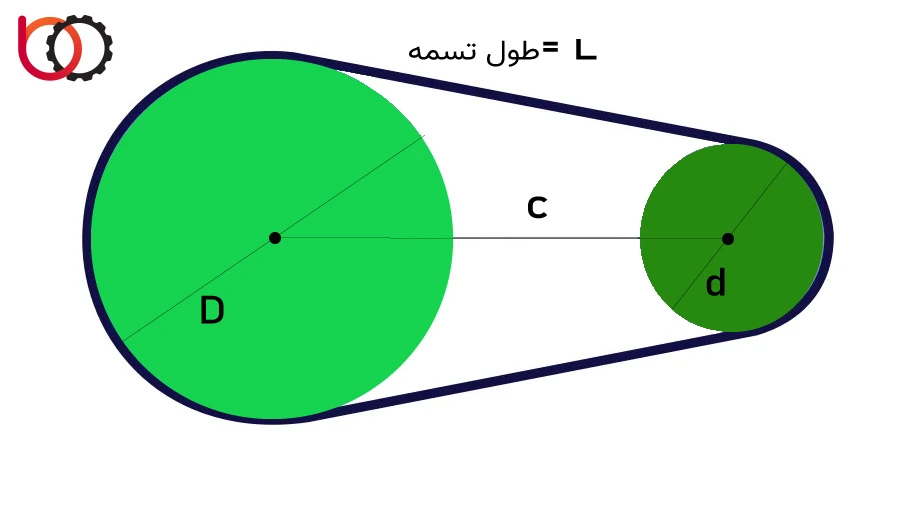

ب) سیستم با پولی‌های با قطر متفاوت

فرمول دقیق برای دو پولی با قطر متفاوت:

L = 2C + (π / 2)(D + d) + ((D – d)² / (4C))

• D: قطر پولی بزرگ
• d: قطر پولی کوچک
• C: فاصله بین مرکز پولی‌ها

این فرمول همان است که در ابزار محاسبه آنلاین نیز استفاده شده است و دقت بسیار بالایی دارد.

مثال عددی

فرض کنید:

• قطر پولی بزرگ: 200 میلی‌متر
• قطر پولی کوچک: 100 میلی‌متر
• فاصله مرکز به مرکز: 1000 میلی‌متر

جای‌گذاری در فرمول:

L = 2(1000) + (3.14 / 2)(200 + 100) + ((200 - 100)^2 / (4 × 1000))
L = 2000 + 1.57 × 300 + (10000 / 4000)
L = 2000 + 471 + 2.5
L ≈ 2473.5 mm

بنابراین، طول تسمه باید حدوداً ۲۴۷۳٫۵ میلی‌متر باشد.

۳. استفاده از ابزارهای آنلاین یا نرم‌افزار تخصصی

برای افزایش سرعت، دقت و راحتی کاربر، استفاده از ماشین‌حساب‌های آنلاین طراحی‌شده برای محاسبه طول تسمه نقاله توصیه می‌شود.

مزایای ابزارهای آنلاین:

• محاسبه سریع بدون نیاز به فرمول‌نویسی
• نمایش طول در چند واحد (میلی‌متر، سانتی‌متر، متر، اینچ)
• تخمین سرعت تسمه بر اساس RPM و قطر پولی
• مناسب برای مهندسان، تکنسین‌ها، اپراتورها و خریداران

ابزار پیشنهادی:

✅ از ابزار آنلاین ما برای محاسبه دقیق استفاده کنید:
لینک مستقل ابزار محاسبه طول تسمه

استفاده از ابزار محاسبه طول و سرعت تسمه در همین صفحه:

محاسبه طول و سرعت تسمه نقاله

تنها با وارد کردن قطر پولی‌ها، فاصله مرکز به مرکز و RPM، طول دقیق تسمه و سرعت انتقال را دریافت کنید.

خطاهای رایج در محاسبه طول تسمه نقاله

محاسبه طول تسمه نقاله تنها یک عملیات ریاضی ساده نیست؛ بلکه نیازمند درک عمیق از شرایط کاری، ویژگی‌های مکانیکی سیستم و رفتار واقعی تسمه در محیط صنعتی است. در بسیاری از موارد، اشتباه در این محاسبه می‌تواند منجر به مشکلات جدی مانند لغزش، سایش زودرس، یا حتی پارگی تسمه شود. در ادامه، به مهم‌ترین خطاهایی که در هنگام محاسبه طول تسمه رخ می‌دهند اشاره می‌کنیم:

۱. نادیده گرفتن کش‌آمدگی تسمه

یکی از رایج‌ترین اشتباهات، در نظر نگرفتن خاصیت کشسانی تسمه است. در کاربردهای صنعتی، تسمه‌ها در اثر بار، تنش اولیه و گرما دچار کش‌آمدگی می‌شوند. اگر این افزایش طول لحاظ نشود، تسمه به مرور شل شده و از مسیر خود خارج می‌شود.

💡 راه‌حل: هنگام طراحی، حتماً کش‌آمدگی پیش‌بینی‌شده تسمه را از دیتاشیت آن استخراج کرده و در طول نهایی لحاظ کنید (معمولاً 1٪ تا 3٪ طول کل).

۲. استفاده از فرمول نامناسب برای سیستم‌های خاص

فرمول استانداردی که برای دو پولی در یک راستا استفاده می‌شود، برای سیستم‌های معکوس یا چندپولی قابل‌اعتماد نیست. بسیاری از کاربران، همین فرمول را برای همه سیستم‌ها به کار می‌برند که منجر به خطای جدی در طول تسمه می‌شود.

⚠️ در سیستم‌های Crossed یا چندپولی، مسیر حرکت تسمه پیچیده‌تر شده و باید با ابزار CAD یا نرم‌افزارهای محاسباتی مهندسی طول را محاسبه کرد.

۳. بی‌توجهی به تأثیر دما و محیط

تغییرات دمایی یا شرایط رطوبتی می‌توانند طول واقعی تسمه را در هنگام کار تغییر دهند. تسمه‌هایی که در دمای بالا یا محیط مرطوب کار می‌کنند، اغلب نیاز به طول تنظیم‌شده خاص دارند.

💡 در محیط‌هایی با نوسان شدید دما (مثلاً کوره یا سردخانه)، باید طول تسمه متناسب با شرایط کاری تنظیم شود و فقط به اندازه‌گیری مکانیکی اکتفا نگردد.

۴. محاسبه بدون در نظر گرفتن تنش اولیه

در سیستم‌های صنعتی، تسمه باید در هنگام نصب با یک تنش اولیه مناسب کشیده شود تا نیروی انتقالی به درستی منتقل شود. نادیده گرفتن این تنش، باعث ایجاد لقی، لغزش و حتی کاهش عمر تسمه می‌شود.

✅ توصیه می‌شود تنش پیش‌تنیده معمولاً بین ۱ تا ۵ درصد به طول محاسبه‌شده افزوده شود.

تأثیر شرایط محیطی بر طول تسمه نقاله

در سیستم‌های انتقال مواد، آنچه در طراحی روی کاغذ محاسبه می‌شود، الزاماً با آنچه در واقعیت رخ می‌دهد یکی نیست. یکی از دلایل اصلی این تفاوت، شرایط محیطی حاکم بر محل نصب تسمه نقاله است. عواملی مانند دما، رطوبت، ارتعاش، و نوع بارگذاری، همگی می‌توانند باعث تغییر در طول واقعی تسمه در هنگام بهره‌برداری شوند. در این بخش، مهم‌ترین متغیرهای محیطی و اثر آن‌ها بر طول تسمه را بررسی می‌کنیم.

۱. دمای محیط (Thermal Expansion)

جنس اغلب تسمه‌های نقاله – مانند لاستیک، PVC یا PU – نسبت به دما حساس است. افزایش دما منجر به انبساط طولی و کاهش آن باعث انقباض تسمه می‌شود.

• در محیط‌های گرم مانند کوره یا محیط روباز، تسمه ممکن است تا چند میلی‌متر کش بیاید.
• در سردخانه‌ها یا خطوط با سرمای صنعتی، برعکس ممکن است شل شدن یا ترک‌برداری در اثر انقباض رخ دهد.

توصیه فنی: در محیط‌های با نوسان دمایی بالا، از تسمه‌های با ضریب انبساط حرارتی پایین یا تسمه‌های تقویت‌شده با الیاف آرامید استفاده شود.

۲. بارگذاری دینامیکی (Dynamic Loading)

در خطوطی که بار ورودی به‌صورت متناوب یا با ضربه وارد می‌شود، مانند صنایع معدنی یا بازیافت، تسمه تحت نوسانات تنش قرار می‌گیرد. این نوسانات می‌توانند به مرور زمان باعث کش‌آمدگی تدریجی تسمه شوند، حتی اگر کش‌آمدگی اولیه درست تنظیم شده باشد.

💡 در چنین مواردی، استفاده از تسمه‌های دارای لایه تقویتی و با کش‌آمدگی کنترل‌شده توصیه می‌شود.

۳. ارتعاشات مکانیکی

ارتعاشات ناشی از ناهمراستایی پولی‌ها، ضعف در رولیک‌ها یا نصب نامناسب می‌تواند باعث حرکت نامنظم و کشیدگی غیر یکنواخت در تسمه شود. این ارتعاشات در طولانی‌مدت نه‌تنها طول تسمه نقاله را تغییر می‌دهند بلکه باعث سایش ناهمگن نیز می‌شوند.

۴. جنس تسمه و رفتار مکانیکی آن

تسمه‌های ساخته‌شده از پلی‌استر، PU، لاستیک، یا آرامید دارای رفتار کشسانی متفاوتی هستند. برای مثال:

• تسمه لاستیکی در برابر دما مقاومت خوبی دارد اما نسبت به بارگذاری حساس‌تر است.
• تسمه‌های PVC سبک هستند ولی در برابر دمای بالا تغییر طول زیادی دارند.
• تسمه‌های تقویت‌شده با آرامید یا سیم فولادی کش‌آمدگی کمتری دارند ولی سنگین‌تر و گران‌ترند.

⚠️ توجه: حتی اگر طول تسمه نقاله بر اساس فرمول درست محاسبه شده باشد، بدون در نظر گرفتن جنس و شرایط محیطی، این محاسبه می‌تواند در عمل نادرست باشد.
