نوار نقاله چیست؟ راهنمای جامع انواع، مشخصات فنی، قیمت کانوایر (۱۴۰۴)

آخرین بروزرسانی و لیست قیمت جدید: دی ۱۴۰۴

نوار نقاله، که با نام کانوایر نیز شناخته می‌شود، یکی از زیرساخت‌های اصلی و حیاتی در هر صنعت مدرن است. در پاسخ به پرسش نوار نقاله چیست؟ می‌توان گفت این سیستم، ابزاری قدرتمند برای انتقال پیوسته و خودکار مواد بین نقاط مختلف یک خط تولید، کارخانه یا انبار است. با اتکا به حرکت مداوم تسمه‌ها یا صفحات متحرک، نوار نقاله‌ها بهره‌وری را به شکل چشمگیری افزایش داده و هزینه‌های عملیاتی را کاهش می‌دهند. در این مقاله، به عنوان یک راهنمای جامع، ابعاد مختلف این تجهیز حیاتی را بررسی می‌کنیم.

از معادن و کارخانجات سنگین فولاد گرفته تا صنایع حساس غذایی، دارویی و خودروسازی، کانوایرها حضور پررنگی دارند. این سیستم‌های انتقال مواد تنها به جابه‌جایی در مسیرهای مستقیم محدود نمی‌شوند، بلکه توانایی انتقال در شیب‌های متنوع و حتی به صورت عمودی را نیز دارا هستند. با پیشرفت روزافزون فناوری، نوار نقاله‌ها با قابلیت‌های هوشمند و اتوماسیون پیشرفته تجهیز شده‌اند که به بهینه‌سازی بیشتر عملکرد و افزایش راندمان کلی سیستم‌های تولید کمک شایانی می‌کنند.

در این مطلب فنی، ابتدا ساختار و اجزای اصلی نوار نقاله را بررسی می‌کنیم تا با مکانیزم دقیق آن آشنا شوید. سپس انواع مختلف این سیستم‌ها را بر اساس کاربردشان در صنایع گوناگون دسته‌بندی خواهیم کرد. در ادامه، اصول مهم نگهداری و ایمنی دستگاه را مرور می‌کنیم و در نهایت، با تحلیل فاکتورهای موثر بر قیمت نوار نقاله در سال ۱۴۰۴، تمام اطلاعات لازم برای برآورد هزینه و یک انتخاب مهندسی‌ساز را در اختیارتان قرار می‌دهیم.

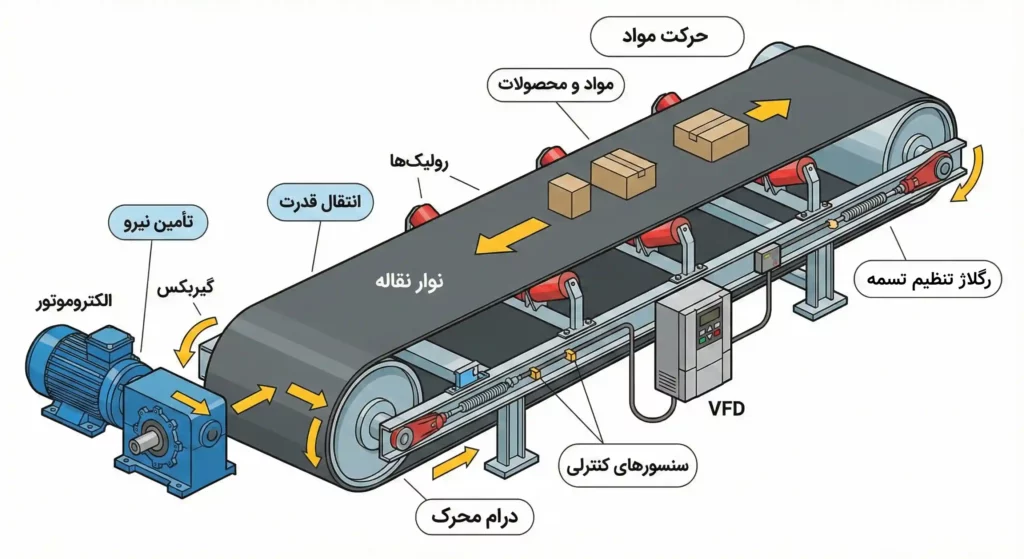

نحوه عملکرد نوار نقاله و مکانیزم حرکت آن

نوار نقاله سیستمی مکانیزه است که مواد و محصولات را در یک مسیر مشخص جابه‌جا می‌کند. عملکرد این دستگاه بر اساس انتقال نیرو از موتور به تسمه یا زنجیر انجام می‌شود. بسته به نوع سیستم، نحوه حرکت و اجزای درگیر ممکن است متفاوت باشد، اما به‌طور کلی، مراحل عملکرد نوار نقاله شامل موارد زیر است:

1. تأمین نیرو:
   • یک الکتروموتور وظیفه تأمین انرژی مکانیکی را بر عهده دارد.
   • این نیرو از طریق گیربکس تنظیم شده و به درام یا زنجیر منتقل می‌شود.
2. انتقال قدرت:
   • در نوار نقاله‌های تسمه‌ای، درام‌های ابتدایی و انتهایی تسمه را می‌کشند و به حرکت درمی‌آورند.
   • در نوار نقاله‌های زنجیری، چرخ‌دنده‌های درگیر با زنجیر انتقال نیرو را انجام می‌دهند.
3. حرکت مواد:
   • تسمه یا زنجیر با چرخش روی رولیک‌ها، مواد را در طول مسیر انتقال می‌دهد.
   • سرعت و جهت حرکت بسته به تنظیمات موتور و ساختار سیستم کنترل می‌شود.
4. کنترل سرعت و ایمنی:
   • برخی نوار نقاله‌ها به سنسورهای کنترلی مجهز هستند که سرعت را تنظیم و از انحراف تسمه جلوگیری می‌کنند.
   • در سیستم‌های پیشرفته، از درایوهای الکتریکی (VFD) برای کنترل بهتر استفاده می‌شود.

✅ مزیت اصلی این سیستم، افزایش سرعت انتقال مواد، کاهش نیروی انسانی و بهینه‌سازی فرآیند تولید است.

معرفی و بررسی اجزا و ساختمان نوار نقاله

نوار نقاله‌ها از مجموعه‌ای از قطعات اصلی تشکیل شده‌اند که هر یک وظیفه‌ای مهم در عملکرد این سیستم دارند. در این بخش، به معرفی کوتاه اجزای مهم این سیستم پرداخته‌ایم، اما برای اطلاعات کامل‌تر درباره هر جزء، می‌توانید به مقالات مرتبط مراجعه کنید.

شاسی یا استراکچر نوار نقاله

شاسی نوار نقاله به عنوان پایه و اسکلت اصلی تجهیزات جابجایی مواد عمل می‌کند و وظیفه اصلی آن نگه‌داشتن و پشتیبانی از سایر اجزا است. این بخش از نوار نقاله معمولاً از مواد مقاومی مانند فولاد ساخته می‌شود تا توان تحمل وزن مواد و قطعات را داشته باشد و در برابر فشارهای مکانیکی و محیطی مقاوم باشد.

شاسی‌ها بسته به نوع کاربرد به چندین شکل طراحی می‌شوند؛ از جمله شاسی‌های لوله‌ای، پروفیلی و ناودانی. شاسی‌های لوله‌ای به دلیل استحکام بالا برای انتقال مواد سنگین و معدنی مورد استفاده قرار می‌گیرند در حالی که شاسی‌های پروفیلی و ناودانی به دلیل سبکی بیشتر، در کانوایرهای سیار و خطوط تولید کاربرد بیشتری دارند.

📌 برای مطالعه جزئیات کامل درباره انواع شاسی و ویژگی‌های ساخت آن، مقاله شاسی نوار نقاله را ببینید.

تسمه نقاله یا بلت کانوایر

تسمه نقاله بخش اصلی و متحرک نوار نقاله است که مواد را جابجا می‌کند. این نوار مانند کمربند از ابتدا تا انتهای دستگاه کشیده شده و با حرکت روی غلتک‌ها، مواد را به مقصد می‌رساند. بسته به نوع کاربرد، تسمه‌ها از جنس‌های مختلفی مانند PVC، لاستیک، فلز یا پارچه ساخته می‌شوند. برای صنایع غذایی از تسمه‌های PVC و برای مواد سنگین مثل زغال سنگ از تسمه‌های لاستیکی استفاده می‌شود. انتخاب جنس تسمه به نوع مواد و شرایط کاری بستگی دارد و نقش مهمی در کارایی دستگاه دارد. شما می‌توانید با استفاده از ابزار آنلاین محاسبه طول تسمه نقاله که توسط تیم امید عمران سهند برنامه نویسی و ارائه شده استفاده کنید.

زنجیر یا چین

در نوار نقاله زنجیری، به جای تسمه از زنجیر (Chain) برای انتقال مواد استفاده می‌شود. زنجیر در این نوع نقاله‌ها وظیفه انتقال قدرت را بر عهده دارد و به دلیل استحکام بالاتر، بیشتر برای حمل مواد سنگین و در شرایطی که نیاز به مقاومت بیشتری وجود دارد، مورد استفاده قرار می‌گیرد. زنجیرها عمدتاً از جنس فولاد ساخته می‌شوند، اما در صنایع با الزامات بهداشتی، زنجیرهای پلاستیکی نیز به کار می‌روند.

این سیستم به‌ویژه در صنایعی که مواد حجیم و سنگین مانند قطعات فلزی، پالت‌ها یا مواد ساختمانی انتقال داده می‌شوند، کاربرد دارد. استفاده از زنجیر به جای تسمه باعث می‌شود که دستگاه در برابر سایش، فشار بالا و شرایط سخت کاری مقاومت بیشتری داشته باشد و عملکرد بهینه‌تری در محیط‌های صنعتی داشته باشد.

رولیک یا غلتک نوار نقاله

رولیک یا غلتک نوار نقاله  قطعات استوانه‌ای شکلی هستند که نقش اساسی در حرکت و هدایت تسمه نقاله دارند. این غلتک‌ها در زیر و اطراف نوار قرار گرفته و با کاهش اصطکاک، به حرکت روان‌تر تسمه کمک می‌کنند. رولیک‌ها بسته به نوع کاربرد و نیاز سیستم در انواع مختلفی تولید می‌شوند، از جمله رولیک‌های هرزگرد، حمل بار و رولیک‌های ضربه‌گیر. هر نوع رولیک وظیفه خاصی دارد، مثلاً رولیک‌های هرزگرد برای حمایت از تسمه و تسهیل حرکت آن طراحی شده‌اند، در حالی که رولیک‌های ضربه‌گیر برای محافظت از تسمه در محل‌های بارگیری و جلوگیری از آسیب ناشی از افتادن مواد روی آن به کار می‌روند.

توپی یا درام کانوایر

توپی یا درام کانوایر قطعه‌ای استوانه‌ای شکل است که در ابعاد بزرگ‌تر از رولیک‌ها ساخته می‌شود و نقش مهمی در حرکت تسمه نقاله دارد. این قطعات در ابتدا و انتهای نوار نقاله قرار می‌گیرند و تسمه به دور آن‌ها پیچیده می‌شود. توپی ابتدایی توسط یک شافت به موتور گیربکس متصل است و نیروی لازم برای حرکت تسمه را از طریق این اتصال به سیستم منتقل می‌کند. درام‌ها به‌عنوان قطعه کلیدی در تغییر جهت تسمه نقش حیاتی دارند.

موتور، گیربکس، بلبرینگ و یاتاقان

الکتروموتور وظیفه تأمین نیروی لازم برای حرکت نوار نقاله را بر عهده دارد. این نیرو از طریق گیربکس، که سرعت و توان خروجی موتور را تنظیم می‌کند، به توپی (درام) منتقل می‌شود. گیربکس نقش مهمی در کنترل سرعت تسمه و تضمین کارکرد یکنواخت سیستم دارد و انتخاب نوع مناسب آن به عواملی مانند حجم مواد و طول سیستم انتقال مواد بستگی دارد. همچنین برای محاسبه دقیق و مهندسی توان مورد نیاز موتور نوار نقاله میتوانید از ابزار آنلاین محاسبه‌گر توان موتور نوار نقاله استفاده کنید.

⚙️ محاسبه آنلاین و دقیق توان موتور و گیربکس مورد نیاز نوار نقاله (کاملا رایگان)

بلبرینگ‌ها و یاتاقان‌ها نیز جزء اتصالات کانوایر هستند و برای جلوگیری از سایش و انحراف قطعات در حین حرکت استفاده می‌شوند. این اجزا با کاهش اصطکاک بین قطعات متحرک، موجب روان‌تر شدن حرکت و افزایش دوام سیستم می‌شوند. به‌ویژه در نقاطی که حرکت و تغییر جهت اجزا مانند توپی و غلتک‌ها اتفاق می‌افتد.

سفت کن نوار یا ریگلاژ تسمه

سفت کن نوار یا تنظیم تسمه، قطعه‌ای است که وظیفه تنظیم کشش تسمه نقاله را دارد. این بخش از شل شدن یا افتادگی تسمه جلوگیری می‌کند تا حرکت آن روان و بدون مشکل باشد. با استفاده از این قطعه، تسمه همیشه در حالت مناسب باقی می‌ماند و از لغزش یا توقف ناخواسته جلوگیری می‌شود. سفت کن معمولاً به‌صورت مکانیکی عمل می‌کند و به افزایش عمر تسمه و عملکرد بهینه نوار نقاله کمک می‌کند.

💡 برای آشنایی کامل با اجزای تشکیل‌دهنده نوار نقاله و بررسی دقیق عملکرد هر قطعه، پیشنهاد می‌کنیم مقاله اختصاصی ما با عنوان “اجزای تشکیل‌دهنده نوار نقاله” را مطالعه کنید. در این مقاله، تمام قطعات به‌صورت تخصصی و همراه با جزئیات بررسی شده‌اند.

تجهیزات جانبی و آپشن‌های قابل نصب روی نوار نقاله

ما در مجموعه «امید عمران سهند» برای افزایش کارایی خط تولید شما، قابلیت نصب انواع تجهیزات جانبی و آپشن‌های سفارشی را روی نوار نقاله‌ها فراهم کرده‌ایم. برخی از مهم‌ترین تجهیزاتی که می‌توانیم بنا به درخواست شما روی دستگاه نصب کنیم عبارتند از:

• سیستم توزین: این سیستم برای اندازه‌گیری وزن موادی که از روی تسمه نقاله عبور می‌کنند استفاده می‌شود. در صنایعی که کنترل دقیق وزن مواد اهمیت دارد، این سیستم کاربرد فراوانی دارد.
• سیستم تلسکوپی: این سیستم قابلیت افزایش یا کاهش طول دستگاه انتقال صنعتی را فراهم می‌کند و به ویژه در بارگیری و تخلیه مواد در انبارها و کامیون‌ها مفید است.
• سیستم تغییر ارتفاع: با این سیستم، ارتفاع سیستم انتقال مواد به صورت اتوماتیک یا دستی قابل تنظیم است و در کاربردهای مختلفی مانند جابجایی مواد بین سطوح مختلف استفاده می‌شود.
• سیستم خودران: این سیستم‌ها به کانوایرها امکان حرکت خودکار مانند خودرو را می‌دهند، که معمولاً در انبارهای بزرگ یا خطوط تولید خودکار استفاده می‌شوند.
• سیستم تشخیص و سورتینگ: این سیستم با استفاده از سنسورها و تکنولوژی‌های تشخیص تصویری برای شناسایی و دسته‌بندی مواد مختلف استفاده می‌شود. در خطوط تولید و بسته‌بندی محصولات اهمیت زیادی دارد.
• فیدر: فیدرها وظیفه تأمین پیوسته مواد به تجهیزات جابجایی مواد را دارند و در برخی تجهیزات جابجایی مواد که نیاز به تغذیه مواد دارند، نصب می‌شوند.
• سنسورهای ایمنی: سنسورهایی که در صورت بروز خطر مانند قرار گرفتن جسم خارجی یا فرد در مسیر تجهیزات جابجایی مواد، دستگاه را به صورت خودکار متوقف می‌کنند تا از بروز حوادث جلوگیری شود.
• سیستم شمارش: این سیستم برای شمارش تعداد محصولات یا بسته‌هایی که از روی تسمه عبور می‌کنند استفاده می‌شود و معمولاً در صنایع بسته‌بندی و توزیع کاربرد دارد.
• سیستم کنترل سرعت: برای تنظیم سرعت نوار نقاله جهت هماهنگی با دیگر مراحل تولید و انتقال مواد.
• سیستم‌های خنک‌کاری یا گرمایش: در صورت نیاز به تنظیم دمای محصولات یا مواد در حین جابجایی، سیستم‌های خنک‌کاری یا گرمایش نصب می‌شوند.

این تجهیزات بخشی از قابلیت‌های اجرایی شرکت امید عمران سهند هستند. با توجه به نیازهای خاص صنعت و مشتریان، امکان نصب انواع تجهیزات به‌صورت ترکیبی یا مستقل وجود دارد.

جدول مشخصات فنی و استانداردهای ساخت نوار نقاله در امید عمران سهند

در مجموعه «امید عمران سهند»، تمام نوار نقاله‌ها بر اساس نیاز دقیق پروژه و استانداردهای روز صنعتی (DIN و ISO) طراحی می‌شوند. ما محدودیتی در ابعاد و توان نداریم؛ با این حال، جدول زیر مشخصات فنی عمومی و دامنه تولید دستگاه‌های ما را نشان می‌دهد تا دید فنی دقیق‌تری نسبت به کیفیت قطعات داشته باشید:

پارامتر فنی (Technical Specs)	مشخصات و محدوده تولید در امید عمران
جنس شاسی و بدنه	فولاد صنعتی ST37 و ST52 (با پوشش رنگ اپوکسی) / استیل ۳۰۴ و ۳۱۶ (مخصوص صنایع غذایی)
عرض نوار (تسمه)	قابل اجرا از ۲۰ سانتی‌متر تا ۲متر (و ابعاد سفارشی عریض)
طول دستگاه	از ۱ متر تا بیش از ۵۰۰ متر (با قابلیت مونتاژ چندمرحله‌ای در محل)
نوع تسمه (Belt)	لاستیکی (EP)، پی‌وی‌سی (PVC/PU)، مدولار پلاستیکی، توری فلزی، برزنتی و گریپ
توان الکتروموتور	از ۰.۳۷ کیلووات تا ۱۱۰ کیلووات (استفاده از برندهای معتبر موتوژن، زیمنس و SEW)
سیستم انتقال قدرت	گیربکس‌های حلزونی، شافت مستقیم یا هلیکال (برندهای شریف، شاکرین، روسی و یلماز ترک)
ظرفیت انتقال بار	قابلیت طراحی برای جابجایی ۱۰ کیلوگرم تا ۷۰۰ تن در ساعت
تجهیزات جانبی (آپشنال)	اینورتر (تنظیم دور)، کاور باران‌گیر، سنسورهای قطع‌کن اضطراری، شمارنده دیجیتال

💡 نکته مهندسی: مقادیر بالا صرفاً استانداردهای عمومی هستند. اگر پروژه شما نیاز به تحمل حرارت بسیار بالا، محیط‌های اسیدی یا بارهای فوق سنگین دارد، تیم فنی ما امکان طراحی کاملاً اختصاصی (Custom Design) متناسب با خط تولید شما را دارد.

نوار نقاله چه کاربردهایی دارد؟

نوار نقاله‌ها امروزه در صنایع مختلف به‌عنوان تجهیزات ضروری جهت انتقال مواد با سرعت و کارایی بالا استفاده می‌شوند. بسته به نوع مواد و نیاز صنعتی، مدل‌های متنوعی از این سیستم‌ها طراحی و اجرا شده‌اند. در ادامه، مهم‌ترین کاربردهای نوار نقاله در صنایع گوناگون را بررسی می‌کنیم:

• بسته‌بندی و لجستیک: بارگیری و تخلیه کالاها در انبارها و مراکز توزیع با نوارهای تلسکوپی و شیب‌دار.
• صنایع شیمیایی و پتروشیمی: انتقال مواد شیمیایی و پودری با نوارهای مقاوم به حرارت و خوردگی.
• صنایع دارویی: جابجایی قرص و کپسول‌ها در خطوط تولید با نوارهای ضد آلودگی و استاندارد بهداشتی.
• بازیافت و مدیریت پسماند: تفکیک، جداسازی و انتقال زباله‌های صنعتی و شهری با نوارهای مغناطیسی و شیب‌دار.
• صنایع سیمان و بتن: حمل مواد اولیه مانند سنگ آهک، خاک رس و بتن آماده در کارخانجات سیمان.
• صنایع فولاد و فلزات: جابجایی سنگ آهن، زغال کک و شمش‌های فولادی در کوره‌های ذوب و خطوط تولید.
• حمل و نقل فرودگاهی: جابجایی بار مسافران و محموله‌های هوایی با نوارهای مجهز به سیستم‌های تشخیص وزن.
• صنایع کاغذسازی: انتقال رول‌های کاغذ و محصولات چاپی در کارخانه‌های تولید و بسته‌بندی.
• صنایع چوب و مبلمان: جابجایی ورق‌های چوب، MDF و محصولات نهایی در خطوط تولید مبلمان.

انواع نوار نقاله بر اساس ساختار

نقاله‌ها معمولاً از پنج ساختار اصلی تشکیل می‌شوند که شامل کانوایرهای تسمه‌ای، زنجیری، رولیکی، عمودی و اسکرو هستند. این ساختارها بسته به نیازهای مختلف صنعتی و نوع مواد جابجا شونده، مورد استفاده قرار می‌گیرند. در ادامه انواع نقاله‌ها را بر اساس ساختار معرفی می‌کنیم:

بلت کانوایر (نقاله تسمه‌ای)

نوار نقاله تسمه‌ای (Belt Conveyor) به دلیل استفاده از تسمه به عنوان جزء اصلی حمل مواد، به این نام شناخته می‌شود. در این نوع تجهیزات جابجایی مواد، تسمه به عنوان بستر پیوسته‌ای برای جابجایی مواد بر روی غلتک‌ها حرکت می‌کند و امکان انتقال مداوم و روان را فراهم می‌سازد. این ساختار ساده و موثر به نوار نقاله تسمه‌ای اجازه می‌دهد مواد را به طور یکنواخت در فواصل طولانی یا کوتاه جابجا کند.

در صنعت، سیستم انتقال تسمه‌ای پرکاربردترین نوع تجهیزات جابجایی مواد است، زیرا قابلیت جابجایی طیف وسیعی از مواد با اندازه‌ها و وزن‌های مختلف را داراست و در بسیاری از بخش‌های تولید و توزیع استفاده می‌شود.

نوار نقاله زنجیری (چین کانوایر)

نوار نقاله زنجیری (Chain Conveyor) نوعی از کانوایر است که به جای تسمه از زنجیر برای حمل مواد استفاده می‌کند. معمولاً برای اینکه مواد به‌طور مؤثر منتقل شوند، به زنجیرها پلیت، بازو یا اجزای مشابهی نصب می‌شود که مواد بر روی آن‌ها قرار می‌گیرند و جابجا می‌شوند. نوع و طراحی این پلیت و بازوها بسته به نوع دستگاه انتقال صنعتی زنجیری و کاربرد خاص آن متفاوت است.

این نوع نقاله کاربرد گسترده‌ای ندارد و بیشتر در صنایعی مانند معادن که نیاز به جابجایی مواد سنگین و داغ است، به کار گرفته می‌شود. علاوه بر این، نقاله‌های زنجیری برای شرایط کاری سخت و محیط‌های صنعتی خاص مانند کوره‌های عملیات حرارتی، پخت و پز، و فرها، همچنین محیط‌های اسیدی و بازی طراحی و ساخته می‌شوند. این تجهیزات جابجایی مواد همچنین برای تخلیه مستقیم مواد پودری و فله از کامیون و تریلی با تناژ بالا نیز استفاده می‌شوند

نوار نقاله رولیکی (رولر کانوایر)

نوار نقاله رولیکی (Roller Conveyor) سیستمی است که از مجموعه‌ای از غلتک‌ها برای جابجایی اجسام استفاده می‌کند. این سیستم معمولاً برای انتقال اجسام سنگین و حجیم که دارای سطح صاف هستند، به کار می‌رود و اغلب در مسافت‌های کوتاه استفاده می‌شود. یکی از ویژگی‌های برجسته رولر کانوایر، امکان جابجایی مواد بدون نیاز به نیروی محرکه موتوری است. در این حالت، به آن نوار نقاله ثقلی (Gravity Roller Conveyor) گفته می‌شود که اجسام را تنها با استفاده از نیروی گرانش و شیب حرکت می‌دهد. این نوع سیستم انتقال مواد به دلیل ساختار ساده و عملکرد موثر، به‌ویژه در محیط‌های صنعتی که بهینه‌سازی مصرف انرژی مهم است، کاربرد فراوانی دارد.

کانوایر بالابر (نقاله عمودی)

نوار نقاله عمودی (Vertical Conveyor) نوعی دستگاه انتقال صنعتی است که برای جابجایی مواد در مسیر عمودی یا در زوایای بسیار تند طراحی شده است. برخلاف سایر سیستم‌ها که مواد را به صورت افقی یا شیب‌دار منتقل می‌کنند، سیستم انتقال عمودی می‌تواند مواد را به‌طور مستقیم به بالا یا پایین انتقال دهد. این نوع نقاله بیشتر برای صرفه‌جویی در فضا و جابجایی مواد بین طبقات مختلف در یک کارخانه یا انبار به کار می‌رود.

سیستم انتقال عمودی معمولاً در صنایع مختلفی مانند تولید، بسته‌بندی و انبارداری استفاده می‌شود، جایی که نیاز به جابجایی سریع مواد بین سطوح مختلف وجود دارد. این سیستم برای مواد کوچک، بسته‌بندی شده و حتی محصولات حجیم بسته به نوع طراحی آن قابل استفاده است. طراحی آن به گونه‌ای است که بتواند به‌صورت ایمن و کارآمد مواد را در مسیر عمودی جابجا کند.

اسکرو کانوایر (نقاله مارپیچ/حلزونی)

نوار نقاله اسکرو (Screw Conveyor)، که به نام نقاله مارپیچ نیز شناخته می‌شود، سیستمی است که از یک تیغه مارپیچی درون یک لوله یا شاسی U شکل برای جابجایی مواد استفاده می‌کند. این تیغه مارپیچی با چرخش خود، مواد را در طول لوله یا محفظه هدایت می‌کند. اسکرو بیشتر برای جابجایی مواد فله‌ای مانند پودرها، دانه‌ها، گرانول‌ها و مواد نیمه جامد در فواصل کوتاه به کار می‌رود.

این نوع کانوایر به دلیل ساختار بسته و توانایی حمل مواد در زوایا و جهت‌های مختلف، در صنایع مختلفی از جمله کشاورزی، مواد غذایی، سیمان و معدن کاربرد دارد. یکی از مزایای اسکرو این است که می‌تواند مواد را هم به صورت افقی و هم به صورت عمودی منتقل کند و برای جابجایی موادی که نیاز به حفاظت از آلودگی‌های خارجی دارند، بسیار مناسب است.

انواع نوار نقاله بر اساس کاربرد

نوار نقاله ها برای اینکه در صنایع مختلف بتوانند نیاز کاربران را تأمین کنند، در انواع و کاربرد های متفاوتی طراحی و تولید می‌شوند. شرکت امید عمران سهند به‌عنوان تخصصی‌ترین تولیدکننده انواع کانوایرها، با توجه به نیاز و شرایط محیطی شما، بهینه‌ترین نوع دستگاه انتقال صنعتی را طراحی و تولید می‌کند. در ادامه، شاخص‌ترین انواع کانوایرهای تولیدی این شرکت را بر اساس کاربردشان معرفی می‌کنیم.

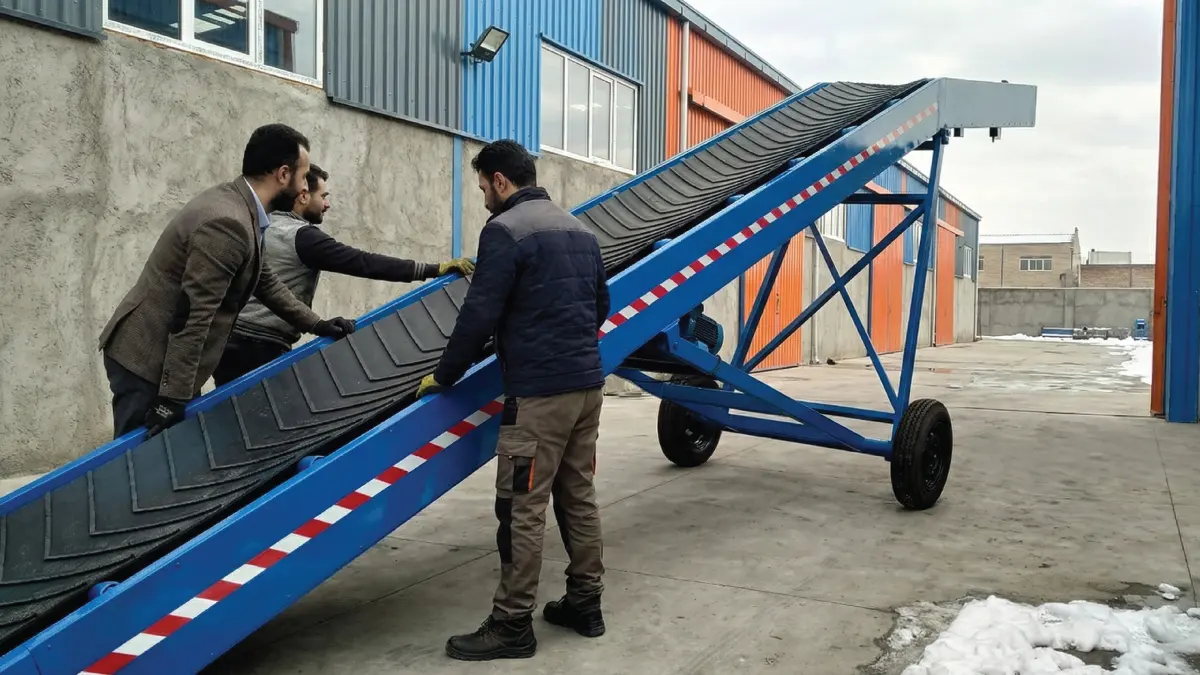

نوار نقاله بارگیری و تخلیه (کامیون و کانتینر)

این نوع کانوایرها برای بارگیری و تخلیه مواد و محصولات از کامیون، تریلی، کشتی، بارج، هواپیما، قطار و … مورد استفاده قرار میگیرند. انواع نوار نقاله بارگیری با ویژگی هایی نظیر؛ ارتفاع ثابت، ارتفاع متغییر، چرخ‌دار (پرتابل)، ثابت و با قابلیت تنظیم طول (تلسکوپی) قابل عرضه میباشند که با توجه به نیاز مشتریان در تناژهای سبک و سنگین سفارشی سازی میشوند.

نوار نقاله معادن یا کانوایر معدنی

در معادن برای انتقال مواد معدنی به مراحل مختلف از کانوایرهای ویژه‌ای استفاده می‌شود. این سیستم‌ها بر اساس ظرفیت کاری و شرایط محیطی در ابعاد مختلف طراحی و ساخته می‌شوند. با توجه به ویژگی‌های محیط کاری، متریال و قطعات دستگاه نیز انتخاب می‌شوند. به دلیل سایش و خورندگی بالا در معادن، اغلب از کانوایرهای زنجیری استفاده می‌گردد.

برای مشاهده مدل‌های سنگین، به صفحه خرید نوار نقاله معدنی مراجعه کنید.

نوار نقاله مواد غذایی و بهداشتی (استیل)

این نوع دستگاه‌های انتقال صنعتی با قابلیت شستشو، ضد باکتریال و مقاومت در برابر اکسیداسیون طراحی شده‌اند. بدنه معمولاً از استیل 304 یا 316 ساخته می‌شود و تسمه‌ها از جنس استیل، مدولار، پلاستیک، لاستیک یا PVC آنتی‌باکتریال هستند که مورد تایید وزارت بهداشت می‌باشند.

نوار نقاله کاغذسازی و بازیافت کارتن

در صنعت کاغذسازی، انواع مختلفی از کانوایرها به کار می‌روند. در ورودی خط، از سیستم انتقال فلزی سنگین با قابلیت بارگیری توسط لودر و لیفتراک، که به نوار نقاله پالپر معروف است، استفاده می‌شود. در طول خط نیز از کانوایرهای لاستیکی و دیگر انواع تجهیزات جابجایی مواد بهره می‌گیرند.

نوار نقاله خط مونتاژ و اسمبلی

استفاده از نوار نقاله در خطوط مونتاژ برای اولین بار توسط چینی‌ها به صنعت مونتاژ و تولید معرفی شد و تحولی بزرگ در تولید ایجاد کرد. این روش بر اساس اصل تولید به موقع (Just in Time) بنا شده که به شرکت تویوتا، که در آن زمان در آستانه ورشکستگی بود، کمک کرد تا به بزرگترین خودروساز جهان تبدیل شود. تویوتا با استفاده از تجهیزات جابجایی مونتاژ و تقسیم کار به وظایف کوچک، توانست از نیروی کار غیرمتخصص بهره ببرد، سرعت و کیفیت تولید را افزایش دهد و هزینه‌ها را کاهش دهد. این نوآوری به سرعت رشد تویوتا کمک کرد و امروزه کارخانه‌هایی که از این فناوری استفاده نکنند، با شکست مواجه خواهند شد.

نوار نقاله فرودگاه و ترمینال

فرودگاه‌ها به عنوان مدرن‌ترین ترمینال‌های جهانی شناخته می‌شوند و برای حمل بار و جابجایی مسافران از پیشرفته‌ترین تجهیزات جابجایی فرودگاهی استفاده می‌کنند. این نوار نقاله‌ها، که بسیاری از مسافران با آنها آشنا هستند، شامل دستگاه انتقال کانتری با قابلیت توزین برای اندازه‌گیری وزن بار مسافران و کانوایرهایی هستند که از کانتر به بخش باربری، حجم عظیمی از بارها را جابجا می‌کنند. در نهایت، دستگاه انتقال گردان برای تحویل بار مسافران استفاده می‌شوند. نقاله‌های فرودگاهی یکی از تکنولوژی‌های پیشرفته در صنعت نوار نقاله به شمار می‌آیند.

نوار نقاله انبار و لجستیک

نوار نقاله در انبار و لجستیک، بهره‌وری فضایی را بهبود داده و استفاده حداکثری از مساحت موجود را ممکن می‌سازد. همچنین، حمل و نقل بار داخل انبار را تسهیل کرده و سرعت جابجایی را افزایش می‌دهد، که منجر به بهبود آرگونومی محیط کار می‌شود. علاوه بر این، امکان آمارگیری خودکار از بارها فراهم شده و نیاز به جابجایی با لیفتراک و سایر ابزارها به حداقل می‌رسد.

مزایا و معایب استفاده از نوار نقاله (تحلیل فنی و اقتصادی)

امروزه دیگر سوال این نیست که «آیا نوار نقاله بخریم؟»، بلکه سوال این است که «چقدر سود می‌کنیم؟». بر اساس تحقیقات واحد فنی ما در «امید عمران سهند» و بررسی عملکرد کارخانجاتی که به سیستم کانوایر مجهز شده‌اند، نتایج شگفت‌انگیزی در بهره‌وری ثبت شده است. تصویر زیر، یک مقایسه آماری دقیق بین دو خط تولید (با نوار نقاله و بدون آن) را نشان می‌دهد. پیشنهاد می‌کنیم حتماً نگاهی به ارقام رشد تولید و بازگشت سرمایه بیندازید:

مهم‌ترین مزایای اتوماسیون با کانوایر

با استناد به جدول بالا و تجربیات میدانی، مهم‌ترین دلایل توجیهی برای نصب نوار نقاله عبارتند از:

• انفجار بهره‌وری (تا ۹۵٪): طبق آمار، استفاده از کانوایر می‌تواند راندمان خط تولید را از ۶۰٪ به بیش از ۹۰٪ برساند. این یعنی حذف زمان‌های مرده.
• کاهش چشمگیر هزینه‌های کارگری: نوار نقاله می‌تواند ۲۰ تا ۳۰ درصد از هزینه‌های مربوط به نیروی انسانی (جابجایی دستی) را کاهش دهد.
• بازگشت سرمایه (ROI) سریع: اگرچه خرید دستگاه هزینه دارد، اما آمارها نشان می‌دهد که کل سرمایه اولیه معمولاً در کمتر از ۲ سال از محل سودِ حاصل از افزایش تولید، بازمی‌گردد.
• ایمنی و کاهش حوادث: حذف حمل‌ونقل دستی بار، ریسک آسیب‌های کمر و حوادث کارگاهی را تا ۹۵٪ کاهش می‌دهد.

حدودیت‌ها و معایب احتمالی (صادقانه)

هیچ سیستمی بی‌نقص نیست. برای یک انتخاب آگاهانه، باید چالش‌های این سیستم را هم بدانید:

• هزینه اولیه نسبتاً بالا: نصب یک سیستم کانوایر کامل، نیازمند بودجه اولیه (بین ۵ تا ۷ درصد سرمایه کل) است که برای کارگاه‌های خیلی کوچک شاید سنگین باشد.
• نیاز به فضای فیزیکی: برخی مدل‌ها فضای زیادی اشغال می‌کنند (البته با طراحی‌های اسپیرال یا عمودی می‌توان این مشکل را تا ۳۰٪ حل کرد).
• وابستگی به نگهداری: نوار نقاله یک موجود زنده مکانیکی است! قطعاتی مثل تسمه و رولیک نیاز به بازدید دوره‌ای دارند و در صورت بی‌توجهی، ممکن است باعث توقف خط شوند.

با در نظر گرفتن این مزایا و معایب، انتخاب نوع نوار نقاله متناسب با نیازهای صنعتی، تأثیر بسزایی در بهینه‌سازی فرآیندهای تولید خواهد داشت.

راهنمای جامع نگهداری و افزایش عمر مفید نوار نقاله

نگهداری از نوار نقاله هزینه نیست، بلکه سرمایه‌گذاری است. تجربه ما در «امید عمران» نشان می‌دهد که یک برنامه سرویس منظم، می‌تواند عمر مفید دستگاه را تا ۳ برابر افزایش دهد و از توقف‌های ناگهانی خط تولید (که هزینه سنگینی دارد) جلوگیری کند. در ادامه، اصول فنی نگهداری و عیب‌یابی را بررسی می‌کنیم.

چک‌لیست طلایی نگهداری از تسمه و رولیک‌ها

برای اینکه سیستم همیشه فعال باشد، این ۴ مورد را در برنامه هفتگی قرار دهید:

• ۱. بازرسی چشمی تسمه: به دنبال ترک‌های ریز، نخ‌زدگی لبه‌ها یا جدا شدن لایه رویی تسمه باشید.
• ۲. روانکاری رولیک‌ها: صدای “جیرجیر” رولیک یعنی مرگ آن نزدیک است! گریس‌کاری دوره‌ای بلبرینگ‌ها الزامی است.
• ۳. تمیزکاری درام‌ها: تجمع مواد روی درام موتور باعث لغزش تسمه (Bocking) می‌شود.
• ۴. رگلاژ و تراز کردن: اگر تسمه به چپ یا راست می‌زند، سریعاً پیچ‌های رگلاژ انتهایی را تنظیم کنید.

عیب‌یابی سریع: علائم خرابی و راهکار تعمیر (Troubleshooting)

جدول زیر به شما کمک می‌کند تا مشکلات دستگاه را بفهمید و قبل از خرابی کامل، مشکل را حل کنید:

مشکل مشاهده شده (Symptoms)	علت احتمالی	راهکار تعمیر و رفع عیب
۱. انحراف تسمه به چپ یا راست	تنظیم نبودن رولیک‌ها، شل بودن تسمه یا بارگیری کج (غیر هم‌مرکز)	تنظیم پیچ‌های رگلاژ (Take-up)، استفاده از رولیک‌های راهنما و اصلاح سیستم بارگیری
۲. ساییدگی لبه‌های تسمه	برخورد لبه تسمه با شاسی یا دیواره‌های کناری کانوایر	بررسی تراز بودن شاسی و رفع موانع فیزیکی مسیر
۳. لرزش و صدای غیرعادی	خرابی بلبرینگ رولیک‌ها، شل شدن پیچ‌های شاسی یا خشک بودن زنجیر	آچارکشی کامل دستگاه، گریس‌کاری و تعویض رولیک‌های جام‌کرده
۴. داغ کردن موتور و گیربکس	فشار بیش از حد (Overload)، کمبود روغن واسکازین یا گرفتگی هواکش موتور	کاهش حجم بار ورودی، چک کردن سطح روغن گیربکس و تمیز کردن فن موتور
۵. بکسوات (لغزش درام زیر تسمه)	شل بودن تسمه، کثیف شدن سطح درام یا بار سنگین	سفت کردن مکانیزم کشش، تمیز کردن سطح درام (یا لاگینگ زدن)
۶. توقف ناگهانی زیر بار	قطع شدن جریان برق، سوختن فیوز یا بریدن شافت گیربکس	بررسی تابلو برق، اینورتر و اتصالات مکانیکی کوپلینگ

دستیار هوشمند عیب‌یابی نوار نقاله (جدید): آیا دستگاه شما صدا می‌دهد یا تسمه پاره می‌کند؟ نیازی به حدس و گمان نیست! همین حالا مشکل را به دستیار هوش مصنوعی عیب‌یابی نوار نقاله بگویید تا علت دقیق و راهکار تعمیر را در لحظه به شما نشان دهد. (رایگان و آنلاین)

دانلود رایگان چک‌لیست‌های تعمیر و نگهداری (PDF)

واحد فنی امید عمران سهند، برای راحتی مسئولین فنی کارخانجات، چک‌لیست‌های استاندارد را آماده کرده است. با پر کردن این فرم‌ها، هیچ نکته‌ای از قلم نمی‌افتد:

📥 دانلود پکیج کامل چک‌لیست‌ها:

📄 🔗  دانلود چک‌لیست بازرسی هفتگی نوار نقاله

📄 🔗 دانلود چک‌لیست سرویس ماهانه و فصلی

📄 🔗 دانلود جدول زمان‌بندی تعمیرات سالانه

📞 نیاز به تعمیرکار اعزامی دارید؟ برای رزرو تعمیرات تخصصی با ما تماس بگیرید: 09351967545

نکات ایمنی حیاتی در کار با نوار نقاله (HSE)

رعایت اصول ایمنی هنگام کار با نوار نقاله، برای حفظ سلامت اپراتور و جلوگیری از آسیب به تجهیزات الزامی است. تصویر زیر هشدارهای کلیدی در کار با کانوایر را نمایش می‌دهد:

با توجه به تصویر بالا، رعایت نکات زیر برای حفظ جان کارکنان و سلامت دستگاه الزامی است:

1. خطر گیر کردن دست و لباس: هرگز هنگام روشن بودن دستگاه، اقدام به تمیزکاری یا دست زدن به تسمه نکنید (آیکون اول سمت چپ).
2. توجه به دمای محیط: اگر در محیط خیلی گرم یا خیلی سرد کار می‌کنید، حتماً از تسمه مخصوص همان دما استفاده کنید (آیکون دماسنج).
3. ایمنی اپراتور: نصب حفاظ (Cover) روی بخش‌های متحرک مثل زنجیر و دنده الزامی است.
4. نظافت تسمه: تجمع مواد چسبنده روی تسمه باعث انحراف آن می‌شود؛ از “کاردک تمیزکننده” (Belt Cleaner) استفاده کنید.
5. سرویس منظم: نگهداری پیشگیرانه (ساعت شنی و آچار) کلید طول عمر دستگاه است.
6. تراز و کشش: تسمه نباید آنقدر سفت باشد که به موتور فشار بیاورد، و نه آنقدر شل که بکسوات کند.
7. مدیریت بارگذاری: بار را پرت نکنید! ریزش مواد باید آرام و در مرکز تسمه باشد تا دستگاه کله نکند (آیکون دست و جعبه).

لیست قیمت نوار نقاله (کانوایر)؛ برآورد هزینه‌های ساخت در سال ۱۴۰۴

قیمت نوار نقاله عدد ثابتی نیست؛ چرا که ۶۰٪ هزینه نهایی وابسته به توان الکتروموتور (موتوژن/اروپایی)، عرض تسمه و ضخامت شاسی است. با این حال، برای اینکه بتوانید بودجه‌بندی اولیه پروژه خود را انجام دهید، جدول زیر بازه قیمتی استاندارد انواع کانوایر را نشان می‌دهد:

نوع نوار نقاله (بر اساس بیشترین تقاضا)	کاربرد اصلی در صنعت	بازه قیمت حدودی هر متر (تومان)
نوار نقاله لاستیکی (Rubber Belt)	معادن، صنایع سیمان، انتقال خاک و مواد فله	۴۵,۰۰۰,۰۰۰ تا ۷۰,۰۰۰,۰۰۰
نوار نقاله بارگیری تلسکوپی	بارگیری تریلی و کامیون (کیسه و کارتن)	۱۸۵,۰۰۰,۰۰۰ تا ۲۵۰,۰۰۰,۰۰۰
نوار نقاله مونتاژ (PVC/PU)	خطوط بسته‌بندی، صنایع غذایی و الکترونیک	۵۰,۰۰۰,۰۰۰ تا ۸۰,۰۰۰,۰۰۰
نوار نقاله رولیکی (Roller)	انتقال کارتن و پالت در انبار (ثقلی/موتوری)	۴۵,۰۰۰,۰۰۰ تا ۷۵,۰۰۰,۰۰۰
نوار نقاله مدولار (Modular)	صنایع بهداشتی، شستشوی سبزیجات و مواد گوشتی	۵۰,۰۰۰,۰۰۰ تا ۸۰,۰۰۰,۰۰۰
نوار نقاله زنجیری (Chain Conveyor)	انتقال پالت‌های سنگین، خودرو و صنایع فولاد	۳۰۰,۰۰۰,۰۰۰ تا ۹۰۰,۰۰۰,۰۰۰

توجه فنی: قیمت‌های فوق برای شاسی‌های استاندارد (ناودانی/پروفیل صنعتی) محاسبه شده‌اند. در صورتی که محیط کارخانه شما اسیدی یا به شدت مرطوب است و نیاز به استیل ۳۰۴ (Stainless Steel) دارید، هزینه‌های فوق حدود ۴۰٪ تا ۶۰٪ افزایش می‌یابد. پیشنهاد می‌کنیم برای دریافت پیش‌فاکتور دقیق با مشخصات فنی اختصاصی، با واحد فروش فنی تماس بگیرید.

راهنمای گام‌به‌گام خرید و سفارش نوار نقاله

انتخاب نوار نقاله فرآیندی فراتر از یک خرید ساده است؛ این یک تصمیم مهندسی است که مستقیماً بر راندمان خط تولید تأثیر می‌گذارد. یک اشتباه کوچک در محاسبه توان موتور یا انتخاب جنس تسمه (مثلاً استفاده از تسمه معمولی در محیط اسیدی)، می‌تواند منجر به توقف کامل خط و خسارت‌های سنگین شود. تصویر زیر، نقشه راه ۶ مرحله‌ای خرید استاندارد کانوایر را نشان می‌دهد که توسط واحد مهندسی امید عمران سهند تدوین شده است:

با توجه به راهنمای تصویری بالا، برای یک سفارش موفق باید این ۶ مرحله را طی کنید:

• ۱. تعیین نیازهای فنی: قبل از هر چیز، باید نوع مواد (فله یا بسته)، ظرفیت مورد نظر (تتاژ) و محیط کار (رطوبت و گردوغبار) را مشخص کنید.
• ۲. انتخاب نوع دستگاه: آیا به نوار نقاله رولیکی نیاز دارید یا زنجیری؟ شاید برای بارگیری کامیون، مدل تلسکوپی مناسب‌تر باشد.
• ۳. جنس تسمه (Belt): قلب دستگاه تسمه است. برای مواد غذایی تسمه مدولار یا PU، و برای مواد سنگین تسمه لاستیکی انتخاب کنید.
• ۴. قلب تپنده (موتور و گیربکس): توان موتور باید بر اساس “حداکثر بار” محاسبه شود تا دستگاه زیر بار نماند.
• ۵. اعتبار سازنده: سابقه تولید، کیفیت جوشکاری شاسی و گارانتی واقعی، مهم‌تر از قیمت اولیه است.
• ۶. مقایسه قیمت و خدمات: قیمت را همیشه در کنار “کیفیت قطعات” و “خدمات پس از فروش” بسنجید.

نکات طلایی برای انتخاب سیستم انتقال مناسب

علاوه بر مراحل بالا، توجه به فاکتورهای زیر جلوی هزینه‌های اضافی را می‌گیرد:

• نوع و ماهیت بار: برای حمل مواد پودری، سیستم‌های بسته (مثل اسکرو) و برای کارتن‌ها، نوار نقاله رولیکی بهترین گزینه است.
• جنس قطعات و شاسی: در محیط‌های مرطوب شمال یا جنوب ایران، حتماً از شاسی گالوانیزه یا استیل استفاده کنید تا دچار زنگ‌زدگی نشود.
• قابلیت‌های سفارشی: اگر فضای کارخانه شما محدود است، به جای مدل‌های مستقیم، از کانوایرهای چرخشی (Curve) یا بالابرهای عمودی (Z-Type) استفاده کنید.

پیشنهادهای ویژه: محبوب‌ترین مدل‌های نوار نقاله

حالا که با معیارهای انتخاب آشنا شدید، می‌توانید از بین مدل‌های پرفروش زیر، گزینه متناسب با صنعت خود را بررسی کنید:

آیا هنوز در انتخاب مدل تردید دارید؟ برای مشاهده لیست کامل تمام محصولات و مقایسه مشخصات فنی، روی دکمه زیر کلیک کنید:

مشاهده آرشیو کامل و خرید انواع نوار نقاله

چرا صنعتگران «امید عمران سهند» را انتخاب می‌کنند؟

ما فقط فروشنده نیستیم؛ ما طراح و سازنده هستیم. ویژگی‌هایی که خط تولید ما را متمایز می‌کند:

• شاسی‌کشی مهندسی: استفاده از پروفیل‌های صنعتی سنگین و لیزرکات دقیق برای جلوگیری از لرزش دستگاه.
• تنوع متریال: دسترسی به انواع تسمه‌های اروپایی، ترک و ایرانی (بسته به بودجه شما).
• قدرت انتخاب: امکان نصب موتورهای موتوژن (تبریز)، زیمنس (آلمان) یا برندهای درجه یک چینی.
• گارانتی واقعی: ۱۲ ماه ضمانت طلایی تعویض قطعات و ۱۰ سال خدمات پس از فروش.

ابزار هوشمند: دستیار نوشتن درخواست خرید (RFQ)

نمی‌دانید چطور یک درخواست رسمی و فنی بنویسید؟ نگران نباشید. ما یک دستیار هوش مصنوعی (AI) اختصاصی طراحی کرده‌ایم. کافیست به زبان ساده بنویسید چه چیزی می‌خواهید (مثلاً: “یه نوار نقاله میخوام برای بارگیری کیسه سیمان”)؛ هوش مصنوعی ما آن را به یک متن درخواست فنی و استاندارد تبدیل می‌کند تا بتوانید برای استعلام قیمت استفاده کنید.

سوالات متداول درباره نوار نقاله (کانوایر)
