راکتور SSP| انواع | مشخصات فنی
برای اجرای موفقیت‌آمیز فرآیند پلیمریزاسیون حالت جامد، به تجهیزی فراتر از یک راکتور شیمیایی استاندارد نیاز است. این وظیفه بر عهده دستگاهی کاملاً تخصصی به نام راکتور SSP یا راکتور پلیمریزاسیون حالت جامد قرار دارد. این مقاله به طور کامل به مهندسی، طراحی و ساخت این راکتورهای پیشرفته می‌پردازد و به عنوان یک راهنمای فنی برای انتخاب دستگاه مناسب عمل می‌کند.
(توجه: پیش از بررسی دستگاه، اگر با خود فرآیند آشنایی کامل ندارید، توصیه می‌کنیم ابتدا مقاله جامع ما با عنوان «پلیمریزاسیون حالت جامد (SSP) چیست؟» را مطالعه نمایید.)
در ادامه، به بررسی دقیق انواع راکتورهای SSP، مشخصات فنی کلیدی، ملاحظات طراحی و راهنمای خرید و انتخاب سازنده خواهیم پرداخت.
آنچه در این مطلب می‌خوانید :
راکتور SSP چیست و چه وظیفه‌ای در خط تولید دارد؟
راکتور SSP یک تجهیز مهندسی پیشرفته است که به طور خاص برای اجرای فرآیند پلیمریزاسیون در حالت جامد طراحی شده است. برخلاف راکتورهای فاز مذاب که با مایعات ویسکوز کار می‌کنند، این راکتور برای فرآوری توده‌ای از ذرات جامد (چیپس‌های پلیمری) در شرایط دمایی کاملاً کنترل‌شده بهینه شده است.
تعریف فنی راکتور SSP
به زبان ساده، راکتور پلیمریزاسیون حالت جامد یک محفظه تخصصی است که دو وظیفه اصلی را به صورت همزمان انجام می‌دهد:
- گرمایش یکنواخت: چیپس‌های پلیمری را به صورت یکنواخت تا دمای دقیق واکنش (که پایین‌تر از نقطه ذوب است) گرم کرده و در آن دما نگه می‌دارد.
- حذف محصولات جانبی: محیطی را فراهم می‌کند تا یک جریان گاز خنثی (مانند نیتروژن) یا خلاء عمیق بتواند به طور موثر از میان تمام چیپس‌ها عبور کرده و مولکول‌های محصول جانبی واکنش را از سیستم خارج کند.
جایگاه راکتور SSP در خط تولید
راکتور SSP یک راکتور اولیه نیست، بلکه یک راکتور تکمیلی یا ارتقاءدهنده (Upgrading Reactor) است. در یک خط تولید کامل، جایگاه آن به صورت زیر است:
- قبل از راکتور SSP: واحد کریستالیزاسیون قرار دارد که چیپس‌ها را برای ورود به راکتور آماده می‌کند.
- بعد از راکتور SSP: واحد خنک‌کننده و سیلوهای ذخیره‌سازی محصول نهایی قرار می‌گیرند.
بنابراین، وظیفه اصلی این دستگاه، دریافت چیپس‌های پلیمری با کیفیت استاندارد و ارتقاء آن‌ها به یک محصول مهندسی با عملکرد بالا و خواص مکانیکی فوق‌العاده است.
انواع راکتورهای پلیمریزاسیون حالت جامد
راکتورهای پلیمریزاسیون حالت جامد بر اساس نوع فرآیند (پیوسته یا ناپیوسته) و مکانیزم تماس بین چیپس‌های پلیمری و محیط واکنش، به دو دسته اصلی تقسیم می‌شوند. انتخاب بین این دو نوع به ظرفیت تولید، تنوع محصولات و نیازهای خاص هر کارخانه بستگی دارد.
راکتورهای ناپیوسته SSP
راکتورهای SSP بچ برای تولید در مقیاس کوچک، تولید گریدهای تخصصی و متنوع، یا برای کارهای تحقیق و توسعه (R&D) طراحی شده‌اند.

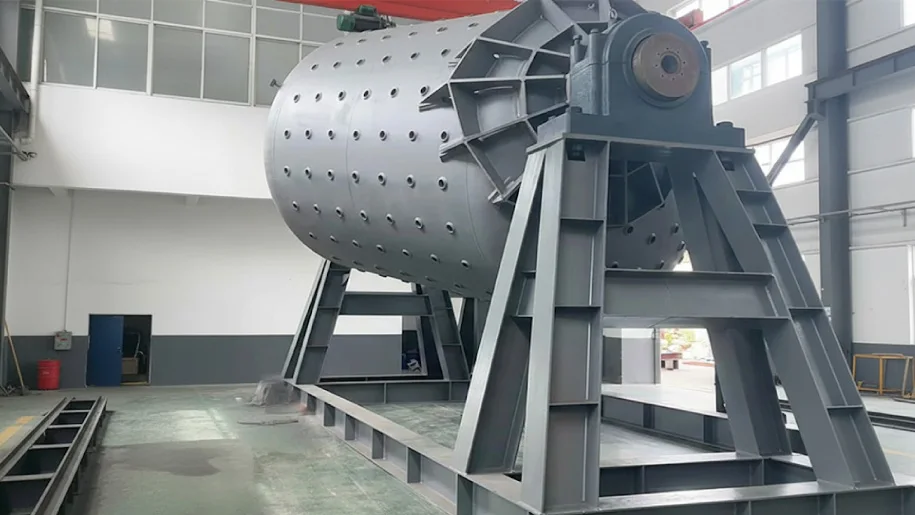

- ساختار و عملکرد: رایج‌ترین نوع این راکتورها، خشک‌کن‌های دوار تحت خلاء هستند. در این دستگاه‌ها، بچ مشخصی از چیپس‌های پلیمری وارد یک مخزن دوار شده و همزمان تحت خلاء عمیق و حرارت غیرمستقیم (از طریق یک ژاکت حرارتی) قرار می‌گیرند. چرخش مداوم مخزن، زیر و رو شدن چیپس‌ها و تماس بهتر آن‌ها با حرارت را تضمین می‌کند.
- مزیت اصلی: انعطاف‌پذیری بسیار بالا برای تغییر سریع گرید محصول و کنترل دقیق بر روی شرایط فرآیند برای هر بچ تولید.
راکتورهای پیوسته SSP
راکتورهای SSP پیوسته استاندارد صنعتی برای تولید انبوه محصولاتی مانند PET گرید بطری هستند.
- ساختار و عملکرد: متداول‌ترین طراحی در این دسته، راکتورهای عمودی با بستر متحرک است. در این راکتورها، چیپس‌های کریستالی شده به صورت پیوسته از بالای یک برج بلند و عمودی وارد شده و به آرامی تحت نیروی گرانش به سمت پایین حرکت می‌کنند. همزمان، یک جریان گاز داغ و خنثی (مانند نیتروژن) از پایین راکتور به سمت بالا و در خلاف جهت حرکت چیپس‌ها دمیده می‌شود. این تماس مداوم، محصولات جانبی را از چیپس‌ها خارج کرده و باعث افزایش وزن مولکولی آن‌ها می‌شود.
- مزیت اصلی: قابلیت تولید انبوه و پیوسته محصول با کیفیت کاملاً یکنواخت و هزینه‌های عملیاتی پایین‌تر در مقیاس بزرگ.
مقایسه فنی راکتورهای SSP: پیوسته در مقابل ناپیوسته
انتخاب بین یک سیستم تولید پیوسته (Continuous) و ناپیوسته (Batch) برای فرآیند SSP، یک تصمیم استراتژیک است که بر اساس حجم تولید، تنوع محصول و سطح سرمایه‌گذاری اولیه گرفته می‌شود. هر یک از این دو تکنولوژی دارای مزایا و معایب مشخصی هستند که در جدول زیر به صورت فنی مقایسه شده‌اند.
| ویژگی | راکتور پیوسته (Continuous) | راکتور ناپیوسته (Batch) |
| ظرفیت تولید | بسیار بالا (۵۰ تا ۸۰۰ تن در روز) | پایین تا متوسط (۵۰۰ تا ۵۰۰۰ کیلوگرم در هر بچ) |
| یکنواختی محصول | بسیار بالا و کاملاً پایدار بین تمام محصولات | خوب، اما با احتمال تغییرات جزئی بین بچ‌های مختلف |
| انعطاف‌پذیری | پایین (ایده‌آل برای تولید یک گرید خاص به صورت انبوه) | بسیار بالا (ایده‌آل برای تولید گریدهای متنوع و تخصصی) |
| هزینه سرمایه‌گذاری (CAPEX) | بالا (نیازمند تجهیزات جانبی و سیستم‌های کنترل پیچیده) | پایین‌تر |
| هزینه عملیاتی (OPEX) | پایین‌تر به ازای هر تن محصول (در ظرفیت بالا) | بالاتر به ازای هر تن محصول (به دلیل نیروی انسانی بیشتر و سیکل‌های توقف/شروع) |
| کاربرد اصلی | تولید انبوه گریدهای استاندارد (مانند PET گرید بطری) | تولید گریدهای خاص، کارهای تحقیق و توسعه (R&D) |
ملاحظات طراحی راکتور SSP بر اساس نوع پلیمر
اگرچه اصول کلی فرآیند پلیمریزاسیون حالت جامد برای پلیمرهای مختلف یکسان است، اما طراحی مهندسی یک راکتور SSP کارآمد، باید کاملاً متناسب با خواص شیمیایی و فیزیکی پلیمر مورد نظر بهینه‌سازی شود. نیازهای فرآیندی برای تولید PET گرید بطری تفاوت‌های کلیدی با الزامات تولید نایلون با استحکام بالا دارد و این تفاوت‌ها مستقیماً بر طراحی دستگاه تأثیر می‌گذارند.
ملاحظات طراحی برای راکتور SSP مخصوص PET
در فرآیند SSP برای PET، دو هدف اصلی دنبال می‌شود: افزایش ویسکوزیته ذاتی (IV) و حذف استالدهید.
- تمرکز بر حذف استالدهید: استالدهید یک محصول جانبی است که بر طعم محتویات بطری تأثیر منفی می‌گذارد. بنابراین، طراحی راکتور باید به گونه‌ای باشد که حداکثر سطح تماس بین چیپس‌های PET و جریان گاز خنثی فراهم شود تا این ترکیب فرار به طور کامل از محصول نهایی خارج گردد. این امر نیازمند طراحی دقیق سیستم توزیع گاز در راکتور است.
- کنترل دقیق IV: برای تولید گرید بطری، عدد IV باید در یک محدوده بسیار مشخص و بهینه قرار گیرد. این به معنای نیاز به کنترل بسیار دقیق بر روی دما و زمان اقامت چیپس‌ها در راکتور است.
ملاحظات طراحی برای راکتور SSP مخصوص نایلون (پلی آمید)
نایلون‌ها در دمای بالا به شدت به اکسیداسیون و تخریب حرارتی حساس هستند که منجر به زرد شدن رنگ و کاهش خواص مکانیکی آن‌ها می‌شود.
- جلوگیری از اکسیداسیون: مهم‌ترین ملاحظه در طراحی راکتور SSP برای نایلون، تضمین عدم وجود هرگونه اکسیژن در محیط واکنش است. این امر نیازمند استفاده از سیستم‌های آب‌بندی فوق‌العاده باکیفیت، استفاده از نیتروژن با خلوص بسیار بالا و طراحی دقیق سیستم برای جلوگیری از هرگونه نشت هوا به داخل است.
- کنترل دقیق پروفایل دما: برای جلوگیری از زرد شدن، پروفایل دمایی در طول راکتور باید با دقت بسیار بالایی کنترل شود تا از هرگونه افزایش دمای بیش از حد، حتی به صورت موضعی، جلوگیری گردد.
طراحی و مشخصات فنی کلیدی در یک راکتور SSP
طراحی راکتور SSP یک حوزه کاملاً تخصصی در مهندسی فرآیند است. برخلاف راکتورهای مایع، در اینجا چالش اصلی، مدیریت انتقال حرارت و جرم در یک توده از ذرات جامد است. مشخصات فنی راکتور SSP باید به گونه‌ای انتخاب شوند که فرآیند به صورت یکنواخت و کاملاً کنترل‌شده انجام گیرد.
طراحی سیستم انتقال حرارت
چالش اصلی، گرم کردن یکنواخت تمام چیپس‌های پلیمری به دمای دقیق واکنش، بدون ایجاد نقاط داغ (Hot Spots) است که می‌تواند باعث ذوب شدن و کلوخه شدن ذرات شود.
- در راکتورهای ناپیوسته: از ژاکت حرارتی با روغن داغ استفاده می‌شود که باید بتواند دما را با دقت بسیار بالایی کنترل کند.
- در راکتورهای پیوسته: انتقال حرارت عمدتاً توسط جریان گاز داغ و خنثی انجام می‌شود. بنابراین، طراحی سیستم گرمایش گاز و توزیع یکنواخت آن در بستر، حیاتی است.
مهندسی جریان مواد و گاز
برای دستیابی به محصولی با کیفیت یکنواخت، تمام چیپس‌ها باید زمان اقامت تقریباً یکسانی در راکتور داشته باشند و به طور یکسان در معرض جریان گاز قرار گیرند.
- در راکتورهای پیوسته (بستر متحرک): طراحی داخلی راکتور با استفاده از توزیع‌کننده‌های خاص، از ایجاد پدیده “کانالی شدن” (Channeling) گاز یا “نقاط مرده” جلوگیری کرده و حرکت یکنواخت چیپس‌ها به سمت پایین (Plug Flow) را تضمین می‌کند.
- در راکتورهای ناپیوسته (دوار): سرعت چرخش مخزن یک پارامتر کلیدی برای اطمینان از زیر و رو شدن ملایم و مداوم تمام چیپس‌هاست.
جدول مشخصات فنی راکتور SSP
| مشخصات | توضیحات فنی |
| ظرفیت (Capacity) | ۵۰ تا ۸۰۰ تن در روز (وابسته به مقیاس) |
| جنس بدنه | فولاد ضدزنگ (Stainless Steel) 304L یا 316L |
| محدوده دمایی | قابلیت کارکرد تا 240 درجه سانتی‌گراد با دقت بالا |
| سیستم کنترل | کنترلر PLC با قابلیت برنامه‌ریزی پروفایل دما و زمان |
| سیستم آب‌بندی | آب‌بندهای مکانیکی و روتاری ولوهای (Rotary Valves) با کیفیت بالا برای جلوگیری از نشت هوا و حفظ محیط خنثی |
طراحی و تولید راکتور SSP در ایران
با توجه به پیچیدگی‌های فنی فرآیند SSP، طراحی و ساخت راکتورهای آن نیازمند دانش مهندسی عمیق و تجربه در زمینه فرآیندهای پلیمری و انتقال حرارت در جامدات است. خوشبختانه، این تکنولوژی پیشرفته در داخل کشور نیز توسط شرکت‌های متخصص قابل ارائه است.
تخصص ما: طراحی و ساخت سفارشی راکتور SSP
ما در مجموعه امید عمران سهند، با تکیه بر دانش فنی و تیم مهندسی خود، به صورت تخصصی در زمینه طراحی و ساخت انواع راکتور پلیمریزاسیون حالت جامد برای کاربردهای مختلف، از مقیاس آزمایشگاهی گرفته تا صنعتی، فعالیت می‌کنیم. تخصص ما، ارائه راه‌حل‌های مهندسی سفارشی است که دقیقاً با نیازهای فرآیندی و بودجه‌ای مشتریان ما مطابقت دارد و برای تولید پلیمرهایی مانند PET و نایلون بهینه شده است.
مزایای رقابتی ما
- طراحی سفارشی: هر پروژه بر اساس نیازهای خاص شما (نوع پلیمر، ظرفیت، IV نهایی) طراحی می‌شود.
- کیفیت ساخت بالا: استفاده از متریال مرغوب (فولاد ضدزنگ) و رعایت استانداردهای مهندسی در تمام مراحل ساخت.
- قیمت رقابتی: ارائه راهکارهای اقتصادی و بهینه در مقایسه با نمونه‌های خارجی.
- خدمات پس از فروش: ارائه گارانتی، پشتیبانی فنی کامل و تامین قطعات یدکی.
نتیجه‌گیری
راکتور پلیمریزاسیون حالت جامد (SSP) یک تجهیز فرآیندی پیشرفته است که نقشی کلیدی در تولید پلیمرهای مهندسی با عملکرد بالا ایفا می‌کند. این دستگاه با فراهم آوردن شرایط کنترل‌شده دما و محیط، امکان ادامه واکنش پلیمریزاسیون را در فاز جامد ممکن می‌سازد و بر محدودیت‌های کیفی فرآیندهای فاز مذاب غلبه می‌کند. انتخاب صحیح بین انواع راکتورهای SSP و توجه به مشخصات فنی دقیق، یک تصمیم استراتژیک برای دستیابی به محصولی با خواص مکانیکی و حرارتی فوق‌العاده است.
ما در مجموعه امید عمران، به عنوان سازنده راکتور SSP در ایران، با تکیه بر دانش فنی و تیم مهندسی خود، آماده ارائه مشاوره و ساخت سفارشی این تجهیزات تخصصی هستیم. تیم ما با درک عمیق از فرآیند پلیمریزاسیون حالت جامد، شما را در تمامی مراحل، از طراحی مفهومی تا ساخت نهایی و راه‌اندازی، همراهی خواهد کرد.
برای دریافت مشاوره تخصصی برای طراحی و ساخت راکتور SSP متناسب با نیازتان، همین امروز با کارشناسان ما به شماره 09142178355 تماس بگیرید.
