اکسترودر ورق: راهنمای کامل خرید، قیمت و مشخصات فنی

از ورق شفاف و بهداشتی PET که برای بسته‌بندی مواد غذایی استفاده می‌شود، تا ورق‌های مهندسی و مقاوم ABS که داشبورد و قطعات داخلی خودروی شما را تشکیل می‌دهند، تمام این محصولات کلیدی توسط دستگاه اکسترودر ورق تولید شده و دنیای مدرن ما را شکل می‌دهند.

کیفیت، یکنواختی ضخامت و شفافیت این ورق‌ها، نتیجه مستقیم عملکرد تجهیزات تولید است. این ویژگی‌ها به صورت مستقیم به عملکرد ماشین اصلی خط تولید، یعنی همین دستگاه اکسترودر، بستگی دارد؛ ماشینی که وظیفه ذوب کردن مواد اولیه و شکل‌دهی دقیق آن را بر عهده دارد.

در این راهنمای تخصصی، ما به عنوان یک سازنده ماشین‌آلات صنعتی، شما را قدم به قدم با تمام آن چیزی که برای شناخت، بررسی مشخصات فنی و انتخاب یک اکسترودر ورق کارآمد نیاز دارید، آشنا کرده و به شما کمک می‌کنیم تا بهترین تصمیم را برای خط تولید خود بگیرید.

اکسترودر ورق چیست و چه تفاوتی با انواع دیگر دارد؟

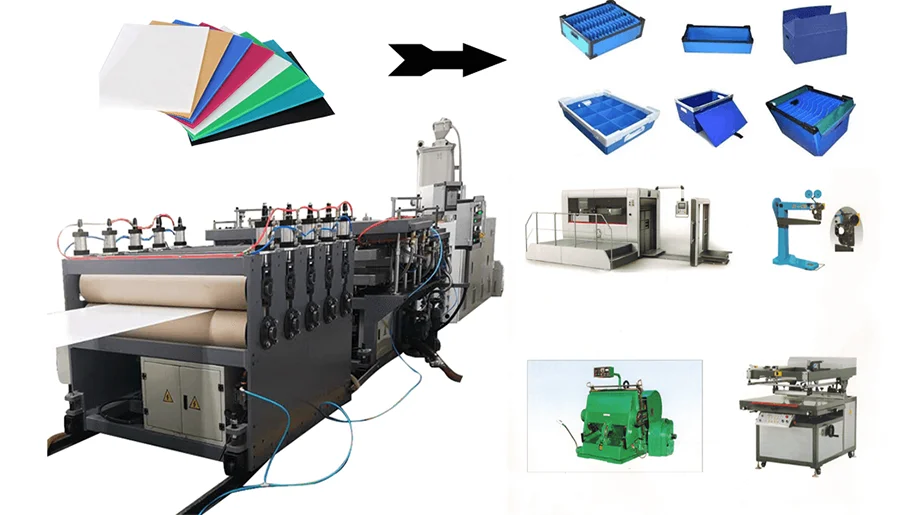

دستگاه اکسترودر ورق یک سیستم صنعتی پیوسته است که برای تبدیل مواد اولیه پلیمری (گرانول) به ورق‌های پلاستیکی با عرض، ضخامت و کیفیت سطح مشخص طراحی شده است. وظیفه اصلی این دستگاه، ذوب یکنواخت مواد، همگن‌سازی مذاب و شکل‌دهی آن از طریق یک قالب تخت (T-Die) است تا محصولی با ابعاد دقیق و پایدار تولید شود.

برای درک بهتر جایگاه این دستگاه، تفاوت‌های کلیدی آن با سایر اکسترودرهای رایج در صنعت در جدول زیر خلاصه شده است:

ویژگی	اکسترودر ورق (Sheet)	اکسترودر فیلم دمشی (Blown Film)	اکسترودر لوله (Pipe)
شکل قالب (Die)	قالب T-شکل (T-Die)	قالب حلقوی (Annular Die)	قالب عنکبوتی/سبدی (Spider/Basket Die)
سیستم خنک‌کننده	مجموعه غلتک‌های کلندر (Chill Roll Stack)	حلقه هوا (Air Ring)	حمام آب (Water Bath)
محصول نهایی	ورق سخت یا نیمه‌سخت با ضخامت یکنواخت	فیلم نازک و انعطاف‌پذیر (نایلون، نایلکس)	پروفیل توخالی و لوله

اجزای اصلی دستگاه اکسترودر ورق و نقش آن‌ها

یک دستگاه اکسترودر ورق از اجزای متعددی تشکیل شده است که هماهنگی آن‌ها کیفیت نهایی محصول را تضمین می‌کند. در ادامه سه بخش اصلی این دستگاه بررسی می‌شود:

ماردون (Screw): طراحی بهینه برای مذاب یکنواخت

طراحی بهینه برای مذاب یکنواخت ماردون یا پیچ اکستروژن، قطعه‌ای مارپیچی است که درون سیلندر (Barrel) دوران می‌کند و وظیفه انتقال، فشرده‌سازی، ذوب و همگن‌سازی مواد پلیمری را بر عهده دارد. در خطوط تولید ورق، به دلیل نیاز به خروجی پایدار و فشار مذاب یکنواخت، معمولاً از اکسترودرهای تک مارپیچ (Single Screw) با طراحی خاص برای پلیمر مورد نظر استفاده می‌شود. نسبت طول به قطر (L/D) ماردون نیز نقش کلیدی در کیفیت نهایی مذاب دارد.

قالب تخت (T-Die): کنترل عرض و ضخامت اولیه

کنترل عرض و ضخامت اولیه پس از خروج مذاب پلیمری از اکسترودر، این مذاب وارد قالب تخت یا T-Die می‌شود. این قطعه مهندسی دقیق، جریان مذاب را به شکل یک پرده نازک و عریض درمی‌آورد. قابلیت تنظیم دقیق لبه‌های قالب (Die Lips) به اپراتور اجازه می‌دهد تا ضخامت اولیه ورق را در تمام عرض آن کنترل و تنظیم کند و از یکنواختی محصول اطمینان حاصل نماید.

مجموعه غلتک‌های کلندر (Calender Roll Stack): تثبیت ابعاد و کیفیت سطح

تثبیت ابعاد و کیفیت سطح مذاب ورق پس از خروج از قالب، بلافاصله وارد مجموعه غلتک‌های عمودی یا افقی کلندر می‌شود. این بخش سه وظیفه اصلی بر عهده دارد:

• خنک‌کاری: کاهش دمای مذاب و تثبیت شکل ورق.
• کالیبراسیون ضخامت: فاصله دقیق بین غلتک‌ها، ضخامت نهایی ورق را تعیین می‌کند.
• پرداخت سطح: جنس سطح غلتک‌ها (کروم، استیل، مات یا طرح‌دار) کیفیت و ظاهر نهایی سطح ورق را مشخص می‌کند.

طراحی اکسترودر ورق برای انواع پلیمر (PET, PP, ABS)

انتخاب طراحی صحیح برای دستگاه اکسترودر ورق، ارتباط مستقیمی با نوع ماده اولیه‌ای دارد که قرار است فرآوری شود. هر پلیمر خواص منحصربه‌فردی دارد که نیازمند ملاحظات فنی خاصی در ساخت دستگاه است. در ادامه به بررسی سه پلیمر رایج می‌پردازیم:

ورق PET: شفافیت برای بسته‌بندی

ورق‌های PET (پلی‌اتیلن ترفتالات) به دلیل شفافیت بالا، مقاومت مکانیکی خوب و خواص بازدارندگی عالی در برابر گازها، به عنوان انتخاب اول در صنعت بسته‌بندی مواد غذایی و دارویی شناخته می‌شوند. این همان ورق‌هایی هستند که در ظروف یکبار مصرف، بسته‌بندی سالاد و دارو از آن‌ها استفاده می‌شود. برای تولید ورق PET باکیفیت، اکسترودر باید قابلیت فرآوری مواد حساس به رطوبت را داشته باشد. این به معنای نیاز به سیستم‌های خشک‌کن (Dryer) و کریستالایزر پیش از ورود مواد به اکسترودر و همچنین طراحی مارپیچ با گشتاور بالا برای مذاب ویسکوز PET است.

ورق ABS: مقاومت برای قطعات صنعتی

ورق ABS (اکریلونیتریل بوتادین استایرن) یک ترموپلاستیک مهندسی است که به مقاومت بالا در برابر ضربه، سختی سطح و پایداری ابعادی معروف است. این ویژگی‌ها آن را برای تولید قطعات داخلی خودرو (داشبورد، پنل درب)، لوازم خانگی (بدنه یخچال) و چمدان‌ها ایده‌آل کرده است. فرآیند اکستروژن ABS می‌تواند منجر به آزاد شدن گازهای مونومر شود. بنابراین، یک سیلندر گازگیر (Vented Barrel) برای خروج این گازها و جلوگیری از ایجاد حباب یا نقص در سطح ورق ضروری است. همچنین کنترل دقیق پروفایل دمایی در طول سیلندر برای جلوگیری از تخریب حرارتی ABS اهمیت دارد.

ورق PP: انعطاف‌پذیری و مقاومت شیمیایی

ورق پلی‌پروپیلن (PP) به دلیل مقاومت شیمیایی عالی، خاصیت لولایی یکپارچه (Integral Hinge) و قیمت مناسب، کاربردهای گسترده‌ای دارد. از این ورق در تولید لوازم‌التحریر (پوشه، کلاسور)، بسته‌بندی‌های صنعتی و قطعاتی که نیاز به انعطاف‌پذیری دارند، استفاده می‌شود. پلی‌پروپیلن دارای سیالیت بالایی در حالت مذاب است (Melt Flow Index بالا). بنابراین، طراحی ماردون باید به گونه‌ای باشد که از جریان برگشتی جلوگیری کرده و فشار یکنواختی را در پشت قالب ایجاد کند. کنترل دقیق دمای غلتک‌های کلندر نیز برای جلوگیری از اعوجاج و تاب برداشتن ورق PP هنگام خنک شدن، حیاتی است.

راهنمای خرید اکسترودر ورق [نکات مهم + عوامل قیمت]

خرید یک دستگاه اکسترودر ورق، یک سرمایه‌گذاری مهم برای خط تولید شماست. برای اطمینان از انتخاب صحیح و متناسب با نیازهایتان، پیش از تصمیم‌گیری نهایی، پاسخ سوالات کلیدی زیر را از سازنده دستگاه جویا شوید:

۱. ظرفیت تولید (کیلوگرم بر ساعت) مورد نیاز شما چیست؟ این مهم‌ترین عاملی است که ابعاد دستگاه، از جمله قطر ماردون (Screw Diameter)، طول سیلندر (L/D Ratio) و قدرت موتور اصلی را تعیین می‌کند. مشخص کردن ظرفیت تولید از هدررفت سرمایه برای خرید دستگاهی بزرگتر از نیاز یا مواجهه با کمبود تولید جلوگیری می‌کند.

۲. حداکثر عرض و محدوده ضخامت ورق تولیدی شما چقدر است؟ این پارامترها به صورت مستقیم بر طراحی و هزینه ساخت قالب تخت (T-Die) و مجموعه غلتک‌های کلندر (Calender Stack) تاثیر می‌گذارند. هرچه عرض ورق بیشتر باشد، ابعاد و به طبع آن قیمت این قطعات افزایش می‌یابد.

۳. چه عواملی بر قیمت نهایی دستگاه اکسترودر ورق تاثیرگذار است؟ قیمت نهایی یک دستگاه صرفاً به ابعاد آن بستگی ندارد. حتماً در مورد جزئیات زیر سوال کنید:

• برند قطعات کلیدی: برند موتور، گیربکس، PLC و تجهیزات کنترلی (اروپایی، چینی یا ایرانی) تاثیر قابل توجهی بر قیمت و دوام دستگاه دارد.
• سطح اتوماسیون: میزان کنترل اتوماتیک بر فرآیند، مانند سیستم تعویض توری اتوماتیک یا کنترل ضخامت آنلاین، بر قیمت نهایی می‌افزاید.
• آلیاژ سیلندر و ماردون: استفاده از فولادهای آلیاژی مقاوم به سایش و خوردگی، به خصوص برای فرآوری پلیمرهای ساینده یا خورنده، هزینه ساخت را افزایش می‌دهد.

۴. گارانتی و خدمات پس از فروش سازنده شامل چه مواردی است؟ از پوشش گارانتی قطعات اصلی، مدت زمان آن و همچنین تعهد سازنده برای تامین قطعات یدکی و ارائه خدمات فنی در آینده اطمینان حاصل کنید. یک دستگاه صنعتی باکیفیت باید از پشتیبانی فنی قوی برخوردار باشد.

مشاوره تخصصی و استعلام قیمت اکسترودر ورق

پس از بررسی تمام نکات فنی و راهنمای خرید، قدم نهایی انتخاب یک سازنده معتبر است که بتواند دستگاهی دقیقاً متناسب با نیازهای شما طراحی و تولید کند. ما در مجموعه امید عمران سهند به عنوان طراح و سازنده تخصصی ماشین‌آلات اکستروژن، آماده‌ایم تا دانش فنی خود را با شما به اشتراک بگذاریم.

تیم مهندسی ما با بررسی دقیق نیازهای تولیدی شما (شامل نوع پلیمر، ابعاد ورق و ظرفیت مورد نظر)، بهترین و بهینه‌ترین راهکار فنی را به همراه پیش‌فاکتور شفاف به شما ارائه خواهد داد. این مشاوره اولیه به شما کمک می‌کند تا با دیدی باز و اطمینان کامل، برای سرمایه‌گذاری خود تصمیم‌گیری کنید.

برای دریافت مشاوره تخصصی رایگان و استعلام قیمت، می‌توانید با شماره 0942178355 در تماس باشید.
