راکتور هیدروترمال

سنتز مواد پیشرفته، به ویژه در مقیاس نانو، یکی از حوزه‌های کلیدی در علم مواد، شیمی و مهندسی است. دستیابی به نانوذرات، زئولیت‌ها یا چارچوب‌های فلزی-آلی (MOFs) با ساختار بلوری کنترل‌شده، نیازمند شرایط واکنش خاصی است که در محیط‌های عادی قابل دستیابی نیست. فرآیند “سنتز هیدروترمال” پاسخی به این نیاز است که امکان ایجاد واکنش‌های شیمیایی در محیط آبی تحت دما و فشار بالا را فراهم می‌کند.

ابزار اصلی و محوری برای اجرای این فرآیند، راکتور هیدروترمال است. این دستگاه تخصصی آزمایشگاهی، که اغلب با نام اتوکلاو هیدروترمال نیز شناخته می‌شود، به پژوهشگران اجازه می‌دهد تا شرایط سخت مورد نیاز برای سنتز مواد نوین را در یک محیط کنترل‌شده و ایمن شبیه‌سازی کنند. اهمیت این راکتورها در قابلیت اطمینان و توانایی آن‌ها برای تحمل محیط‌های خورنده شیمیایی در دماهای بسیار بالا است.

در این راهنمای جامع، به بررسی فنی و کاربردی راکتور هیدروترمال می‌پردازیم. در این مقاله، ابتدا تعریف و فرآیند سنتز هیدروترمال را شرح داده، سپس به بررسی اجزا، انواع لاینرها (PTFE و PPL) و کاربردهای دستگاه خواهیم پرداخت. همچنین، ملاحظات فنی و راهنمای لازم برای انتخاب و خرید یک اتوکلاو هیدروترمال مناسب پوشش داده خواهد شد.

راکتور هیدروترمال چیست؟

راکتور هیدروترمال، که به طور گسترده با نام اتوکلاو هیدروترمال (Hydrothermal Autoclave) نیز شناخته می‌شود، یک محفظه فولادی در بسته و کاملاً آب‌بندی شده است. این راکتور صنعتی به طور خاص برای انجام واکنش‌های شیمیایی در محیط حلال (معمولاً آب) تحت دماهای بالاتر از نقطه جوش آن حلال و در فشارهای بالا طراحی شده است.

عملکرد راکتور هیدروترمال بر اساس یک اصل ساده است: با آب‌بندی کردن مواد واکنش‌دهنده و حلال در یک محفظه بسته و سپس قرار دادن کل مجموعه در یک منبع حرارتی (مانند آون یا کوره آزمایشگاهی)، دمای سیستم افزایش می‌یابد. از آنجایی که سیستم بسته است، حلال بخار شده و فشار داخلی (فشار خودزا یا Autogenous Pressure) به شدت افزایش پیدا می‌کند.

این شرایط دما و فشار بالا، محیطی را ایجاد می‌کند که در آن حلالیت مواد اولیه‌ای که در شرایط عادی نامحلول هستند، به طور چشمگیری افزایش می‌یابد. این افزایش حلالیت و انرژی بالای سیستم، منجر به وقوع واکنش‌های شیمیایی و تبلور موادی می‌شود که سنتز آن‌ها در فشار اتمسفر امکان‌پذیر نیست. به همین دلیل، این دستگاه ابزار اصلی در فرآیندی به نام سنتز هیدروترمال است.

فرآیند سنتز هیدروترمال چیست و چگونه انجام می‌شود؟

سنتز هیدروترمال (Hydrothermal Synthesis) یک روش شیمیایی برای تولید مواد، به‌ویژه مواد بلوری، در یک حلال آبی تحت شرایط دما و فشار بالا است. واژه “هیدرو” به معنای آب و “ترمال” به معنای حرارت است. این فرآیند در واقع از پدیده‌های زمین‌شناسی (که در آن مواد معدنی تحت حرارت و فشار اعماق زمین در حضور آب متبلور می‌شوند) تقلید می‌کند.

در این روش، مواد اولیه واکنش‌دهنده (Precursors) به همراه حلال (معمولاً آب دیونیزه) در داخل راکتور هیدروترمال قرار داده می‌شوند. سپس راکتور به طور کامل آب‌بندی شده و در یک آون (کوره آزمایشگاهی) با دمای کنترل‌شده قرار می‌گیرد. با افزایش دما، حلال داخل محفظه بسته شروع به تبخیر کرده و فشار بخار آن به شدت افزایش می‌یابد.

نکته کلیدی فرآیند این است که در دماهای بالاتر از ۱۰۰ درجه سانتی‌گراد و فشارهای بالا، خواص فیزیکی آب به طور چشمگیری تغییر می‌کند. آب در این شرایط به یک حلال بسیار قدرتمند با ویسکوزیته پایین‌تر و قابلیت نفوذ بالاتر تبدیل می‌شود. این وضعیت باعث می‌شود موادی که در شرایط عادی (دما و فشار اتاق) کاملاً نامحلول هستند (مانند بسیاری از اکسیدهای فلزی)، در این حلال داغ و فشرده حل شوند.

پس از انحلال مواد اولیه، واکنش شیمیایی در فاز مایع رخ می‌دهد. با گذشت زمان (معمولاً چند ساعت تا چند روز)، محصول مورد نظر (مانند نانوذرات، زئولیت‌ها یا کریستال‌های دیگر) به دلیل رسیدن به حالت فوق اشباع، شروع به هسته‌بندی و رشد می‌کند. پس از اتمام زمان واکنش، آون خاموش شده و اتوکلاو هیدروترمال به آرامی تا دمای اتاق خنک می‌شود. این خنک‌سازی آهسته برای تشکیل بلورهای یکنواخت و باکیفیت ضروری است. در انتها، راکتور با رعایت کامل نکات ایمنی باز شده و محصول جامد (اغلب به صورت پودر) از محلول جدا می‌شود.

سنتز هیدروترمال چیست؟

سنتز هیدروترمال (Hydrothermal Synthesis) یک روش شیمیایی برای تولید و تبلور مواد (به ویژه مواد معدنی و سرامیکی) از محلول‌های آبی در دماهای بالا و فشارهای بالا است. این اصطلاح از فرآیندهای زمین‌شناسی گرفته شده است، جایی که کانی‌ها و بلورها در اعماق پوسته زمین تحت حرارت (ترمال) و فشار بخار آب (هیدرو) شکل می‌گیرند.

در این روش، آب (یا حلال دیگر) به دلیل قرار گرفتن در یک سیستم بسته (مانند راکتور هیدروترمال) و اعمال حرارت، به دمایی بالاتر از نقطه جوش خود می‌رسد و فشار بخار بالایی ایجاد می‌کند. در این شرایط، آب خواص فیزیکی متفاوتی پیدا کرده و به یک حلال بسیار قدرتمند تبدیل می‌شود که می‌تواند پیش‌ماده‌های (Precursors) نامحلول در شرایط عادی را حل کند. این انحلال و واکنش مجدد در دمای بالا، امکان تشکیل فازهای بلوری پایدار، نانوساختارها و موادی (مانند زئولیت‌ها یا نانوذرات) را فراهم می‌کند که سنتز آن‌ها در شرایط فشار اتمسفر دشوار یا غیرممکن است.

فرایند گام به گام سنتز هیدروترمال

انجام این فرآیند با استفاده از راکتور هیدروترمال در چند مرحله مشخص و کنترل‌شده صورت می‌گیرد. این مراحل نیازمند دقت بالا، به خصوص در رعایت نکات ایمنی مربوط به حجم بارگذاری و کنترل دما هستند.

مرحله اول: آماده‌سازی و بارگذاری (Loading)

در این مرحله، مواد اولیه واکنش‌دهنده (Precursors) به دقت وزن شده و به همراه حلال (معمولاً آب دیونیزه) به داخل لاینر داخلی (کاپ تفلونی یا PPL) ریخته می‌شوند. محاسبه حجم بارگذاری حیاتی‌ترین بخش ایمنی فرآیند است؛ لاینر هرگز نباید بیش از یک درصد مشخص (مثلاً ۷۰٪ تا ۸۰٪) از حجم کل خود پر شود تا فضای کافی برای انبساط حرارتی حلال و افزایش فشار بخار وجود داشته باشد.

مرحله دوم: آب‌بندی راکتور (Sealing)

پس از ریختن مواد، لاینر داخلی با احتیاط درون پوسته فولادی ضد زنگ اتوکلاو هیدروترمال قرار می‌گیرد. سپس درب فولادی، واشر آب‌بندی و درپوش بالایی روی آن قرار گرفته و با استفاده از مکانیسم بستن (معمولاً یک درپوش رزوه‌ای بزرگ یا پیچ‌های نگه‌دارنده)، راکتور به طور کامل محکم و آب‌بندی می‌شود.

مرحله سوم: گرمایش (Heating)

راکتور آب‌بندی شده به داخل یک آون آزمایشگاهی (کوره) با دمای کنترل‌شده منتقل می‌شود. آون بر روی دمای مورد نظر واکنش (مثلاً ۱۸۰ درجه سانتی‌گراد) تنظیم شده و فرآیند گرمایش آغاز می‌شود. با افزایش دما در محفظه بسته، حلال شروع به تبخیر کرده و فشار داخلی (فشار خودزا یا Autogenous Pressure) به طور پیوسته افزایش می‌یابد.

مرحله چهارم: زمان واکنش (Reaction Time)

دستگاه برای مدت زمان مشخصی (که می‌تواند از چند ساعت تا چند روز متغیر باشد) در دمای هدف نگه داشته می‌شود. در این شرایط دما و فشار بالا، خواص فیزیکی آب (یا حلال دیگر) تغییر کرده، حلالیت مواد اولیه افزایش می‌یابد و واکنش شیمیایی منجر به انحلال پیش‌ماده‌ها و سپس هسته‌بندی (Nucleation) و رشد بلورهای محصول جدید (مانند نانوذرات) می‌شود.

مرحله پنجم: خنک‌سازی (Cooling)

پس از اتمام زمان واکنش، آون خاموش می‌شود. این مرحله نیز از نظر ایمنی بسیار مهم است. راکتور هیدروترمال باید به آرامی و به صورت طبیعی (Natural Cooling) در داخل آون تا رسیدن به دمای اتاق خنک شود. خنک‌سازی سریع (مانند قرار دادن در آب سرد) مطلقاً ممنوع است، زیرا شوک حرارتی می‌تواند به دستگاه آسیب جدی وارد کرده یا به دلیل اختلاف فشار شدید، منجر به خطر انفجار شود.

مرحله ششم: باز کردن و بازیابی محصول (Retrieval)

پس از اطمینان کامل از رسیدن راکتور به دمای اتاق و هم‌فشار شدن با محیط، درب دستگاه با احتیاط کامل باز می‌شود. لاینر داخلی خارج شده و محتویات آن (مخلوطی از محصول جامد و محلول) به ظرف دیگری منتقل می‌شود. در انتها، محصول جامد (اغلب به صورت پودر) با روش‌هایی مانند فیلتراسیون یا سانتریفیوژ جدا شده، چندین بار شستشو داده و برای آنالیز یا استفاده، خشک می‌شود.

کاربردهای راکتور هیدروترمال

توانایی راکتور هیدروترمال در ایجاد یک محیط واکنش با دما و فشار کنترل‌شده، آن را به ابزاری کلیدی در بسیاری از حوزه‌های تحقیقاتی و صنعتی، به ویژه در علم مواد، تبدیل کرده است. کاربرد اصلی این دستگاه، سنتز موادی است که در شرایط اتمسفریک قابل تولید نیستند.

سنتز نانومواد (نانوذرات اکسید فلزی، گرافن و نقاط کوانتومی)

شاید گسترده‌ترین کاربرد اتوکلاو هیدروترمال، در سنتز نانومواد باشد. این روش امکان کنترل دقیقی بر فرآیند هسته‌بندی و رشد بلورها فراهم می‌کند. محققان از این دستگاه برای تولید نانوذرات اکسیدهای فلزی (مانند دی‌اکسید تیتانیوم – TiO2، اکسید روی – ZnO)، نقاط کوانتومی (Quantum Dots) و همچنین فرآوری مواد کربنی مانند گرافن و نانولوله‌های کربنی استفاده می‌کنند. شرایط هیدروترمال به دستیابی به ذراتی با اندازه یکنواخت (Monodisperse) و مورفولوژی (شکل) خاص کمک می‌کند.

سنتز زئولیت‌ها (Zeolites) و چارچوب‌های آلی-فلزی (MOFs)

روش سنتز هیدروترمال، متد استاندارد صنعتی برای تولید بسیاری از زئولیت‌ها است. زئولیت‌ها مواد آلومینوسیلیکاتی با ساختار بسیار متخلخل هستند که به عنوان کاتالیست در فرآیندهای پتروشیمی، جاذب در شوینده‌ها و در سیستم‌های جداسازی گاز استفاده می‌شوند. به طور مشابه، سنتز چارچوب‌های آلی-فلزی (MOFs)، که نسل جدیدی از مواد متخلخل برای ذخیره‌سازی گاز (مانند هیدروژن) و کاتالیز هستند، اغلب در راکتور هیدروترمال انجام می‌شود.

کاربرد در زمین‌شناسی (شبیه‌سازی شرایط زمین‌گرمایی)

این فرآیند از ابتدا ریشه در علم زمین‌شناسی داشته است. راکتور هیدروترمال به دانشمندان اجازه می‌دهد تا شرایط موجود در اعماق پوسته زمین (دما و فشار بالا در حضور آب) را شبیه‌سازی کنند. از این شبیه‌سازی برای مطالعه چگونگی تشکیل مواد معدنی، رشد بلورهای کانی‌ها (مانند کوارتز) و درک فرآیندهای زمین‌گرمایی استفاده می‌شود.

تخریب و انحلال مواد مقاوم

آب در شرایط دما و فشار بالا (آب فوق بحرانی یا نزدیک به بحرانی) به یک حلال بسیار قدرتمند و خورنده تبدیل می‌شود. از این قابلیت در راکتور هیدروترمال برای هضم و انحلال موادی استفاده می‌شود که در اسیدهای قوی معمولی نیز حل نمی‌شوند. این کاربرد در آماده‌سازی نمونه‌های بسیار مقاوم (مانند برخی آلیاژها یا سرامیک‌ها) برای آنالیز شیمیایی یا در تحقیقات مرتبط با تخریب برخی آلاینده‌های آلی پایدار (POPs) اهمیت دارد.

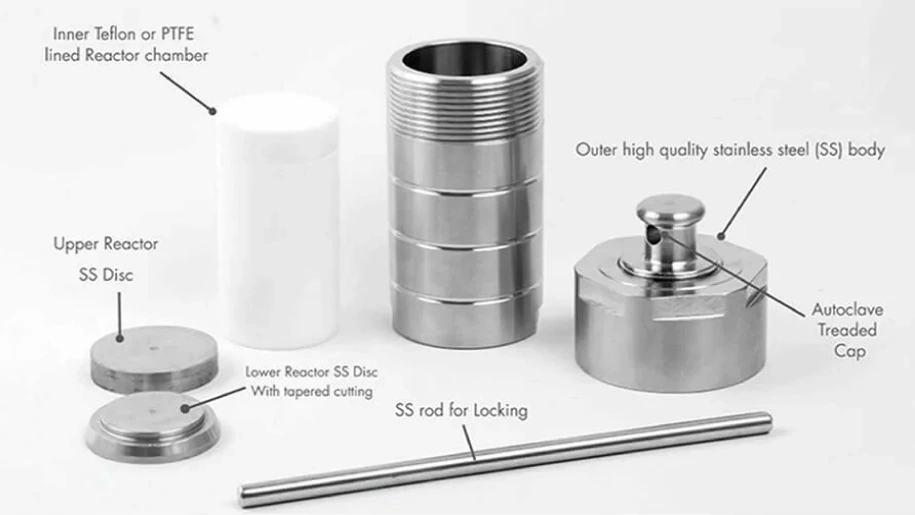

اجزای اصلی و ساختار راکتور هیدروترمال آزمایشگاهی

طراحی راکتور هیدروترمال آزمایشگاهی به شکلی است که بتواند فشارهای بالا و محیط‌های شیمیایی خورنده را تحمل کند. ساختار این دستگاه نسبتاً ساده بوده و از چند جزء کلیدی تشکیل شده است که هرکدام نقش حیاتی در ایمنی و کارایی فرآیند ایفا می‌کنند.

پوسته بیرونی (محفظه فولادی ضد زنگ SS316 یا SS304)

پوسته بیرونی، بدنه اصلی و ساختاری اتوکلاو هیدروترمال است که وظیفه تحمل فشار مکانیکی بالا را بر عهده دارد. این محفظه معمولاً از گریدهای باکیفیت فولاد ضد زنگ (Stainless Steel)، اغلب SS316 یا SS304، ساخته می‌شود. گرید SS316 به دلیل مقاومت بالاتر در برابر خوردگی (به ویژه در برابر کلریدها و اسیدها) ترجیح داده می‌شود. این پوسته ضخیم، لاینر داخلی را در بر می‌گیرد و اطمینان می‌دهد که فشار بالای ایجاد شده در طول فرآیند گرمایش، مهار می‌شود.

لاینر داخلی (کاپ تفلونی یا PPL)

لاینر داخلی (Liner) یا کاپ، محفظه‌ای است که واکنش شیمیایی مستقیماً درون آن اتفاق می‌افتد. این بخش حیاتی، نقش یک مانع شیمیایی را ایفا می‌کند و از تماس مستقیم حلال‌های خورنده و مواد واکنش‌دهنده با پوسته فولادی جلوگیری می‌کند. این لاینرها باید از موادی ساخته شوند که هم مقاومت شیمیایی بسیار بالایی داشته باشند (از نظر شیمیایی خنثی باشند) و هم بتوانند دماهای بالا را تحمل کنند. رایج‌ترین مواد برای این کاپ‌ها، PTFE (تفلون) و PPL هستند که انتخاب بین آن‌ها به حداکثر دمای واکنش بستگی دارد.

سیستم آب‌بندی (واشرها و درب محفظه)

سیستم آب‌بندی (Sealing) تضمین می‌کند که راکتور هیدروترمال در طول فرآیند کاملاً بسته باقی بماند و هیچ‌گونه نشتی بخار یا مایع (که می‌تواند منجر به افت فشار یا خطرات ایمنی شود) رخ ندهد. این سیستم معمولاً شامل یک درب فولادی سنگین، یک درپوش رزوه‌ای یا فلنجی برای اعمال فشار، و گاهی اوقات واشرهای آب‌بندی دقیق (که ممکن است بخشی از خود لاینر باشند یا به صورت جداگانه طراحی شوند) است. طراحی آب‌بندی باید به گونه‌ای باشد که با افزایش فشار داخلی، آب‌بندی آن محکم‌تر شود.

انواع لاینر راکتور هیدروترمال: تفاوت کلیدی PTFE و PPL

انتخاب لاینر (کاپ داخلی) مهم‌ترین تصمیم فنی هنگام انتخاب یا خرید راکتور هیدروترمال است. این انتخاب مستقیماً به حداکثر دمای واکنش شما بستگی دارد. لاینر، بخشی است که با مواد شیمیایی خورنده در تماس مستقیم است و باید همزمان مقاومت دمایی و شیمیایی بالایی داشته باشد. دو ماده پلیمری استاندارد برای این کاربرد، PTFE (تفلون) و PPL هستند.

لاینر تفلونی (PTFE): مشخصات و محدوده دمایی (تا ۲۲۰ درجه سانتی‌گراد)

لاینر PTFE (پلی‌تترافلوئورواتیلن)، که عموماً با نام تجاری تفلون شناخته می‌شود، رایج‌ترین و پراستفاده‌ترین نوع لاینر در اتوکلاو هیدروترمال آزمایشگاهی است. مزیت اصلی PTFE، مقاومت شیمیایی فوق‌العاده بالای آن در برابر تقریباً تمام اسیدها، بازها و حلال‌های آلی است. همچنین دارای خواص نچسب عالی است که بازیابی محصول و تمیز کردن را آسان می‌کند.

محدودیت اصلی و حیاتی لاینر PTFE، حداکثر دمای کاری آن است. این لاینرها معمولاً برای استفاده ایمن تا دمای ۲۲۰ درجه سانتی‌گراد (حداکثر ۲۳۰ درجه در برخی مدل‌ها) طراحی شده‌اند. عبور از این دما می‌تواند باعث تغییر شکل (Deformation) لاینر، از دست دادن آب‌بندی و در دماهای بسیار بالاتر، تجزیه و انتشار گازهای سمی شود. این لاینرها گزینه استاندارد و مقرون‌به‌صرفه برای اکثر سنتزهای هیدروترمال رایج هستند.

لاینر PPL (پلی‌پروپیلن پارا): مشخصات و مقاومت دمایی بالاتر (تا ۲۸۰ درجه سانتی‌گراد)

لاینر PPL (مخفف Parapolypropylene) یک پلیمر مهندسی پیشرفته‌تر است که به طور خاص برای کاربردهایی با دمای بالاتر از محدوده PTFE طراحی شده است. لاینرهای PPL از نظر مقاومت شیمیایی مشابه PTFE هستند (مقاومت عالی در برابر اسیدها و بازها)، اما می‌توانند دماهای بسیار بالاتری را تحمل کنند.

حداکثر دمای کاری ایمن برای لاینرهای PPL معمولاً تا ۲۸۰ درجه سانتی‌گراد (و در برخی موارد تا ۳۰۰ درجه) است. این ویژگی، PPL را به تنها گزینه ممکن برای سنتز موادی تبدیل می‌کند که فرآیند تبلور آن‌ها نیازمند دماهای نزدیک به ۳۰۰ درجه است. این مقاومت دمایی بالاتر، فرآیند ساخت پیچیده‌تری دارد و به همین دلیل، قیمت راکتور هیدروترمال با لاینر PPL به طور قابل توجهی گران‌تر از مدل مشابه با لاینر PTFE است.

جدول مقایسه PTFE در مقابل PPL (چه زمانی از کدام استفاده کنیم؟)

انتخاب بین این دو لاینر صرفاً به دمای واکنش شما بستگی دارد. این جدول تفاوت‌های کلیدی را خلاصه می‌کند:

ویژگی	لاینر PTFE (تفلون)	لاینر PPL
حداکثر دمای کاری ایمن	۲۲۰ درجه سانتی‌گراد (حداکثر ۲۳۰)	۲۸۰ درجه سانتی‌گراد (حداکثر ۳۰۰)
مقاومت شیمیایی	عالی (خنثی در برابر اکثر مواد)	عالی (مشابه PTFE)
رنگ ظاهری	سفید مات	قهوه‌ای تیره / مشکی
هزینه	استاندارد / مقرون‌به‌صرفه	بالاتر / گران‌تر
کاربرد اصلی	سنتزهای رایج نانومواد، زئولیت‌ها	سنتزهای خاص در دمای بالا، انحلال مواد بسیار مقاوم

انواع راکتور هیدروترمال (بر اساس امکانات و حجم)

راکتورهای هیدروترمال علاوه بر جنس لاینر، بر اساس حجم، مقیاس و امکانات جانبی نیز دسته‌بندی می‌شوند. این دسته‌بندی به کاربران اجازه می‌دهد تا دستگاهی را انتخاب کنند که دقیقاً متناسب با نیازهای آزمایشگاهی یا صنعتی آن‌ها باشد، از سنتزهای تحقیقاتی در مقیاس میلی‌گرم تا تولید در مقیاس پایلوت.

راکتورهای استاندارد آزمایشگاهی (حجم‌های رایج ۲۵، ۵۰ و ۱۰۰ سی‌سی)

رایج‌ترین نوع اتوکلاو هیدروترمال، مدل‌های استاندارد آزمایشگاهی هستند. این راکتورها با طراحی ساده (پوسته فولادی و لاینر داخلی) برای کارهای تحقیقاتی و سنتز مواد در مقیاس کوچک طراحی شده‌اند. تمرکز اصلی آن‌ها بر ایمنی و سهولت استفاده برای انجام فرآیندهای سنتز هیدروترمال پایه است. این راکتورها معمولاً فاقد امکانات جانبی مانند همزن یا گیج فشار هستند. حجم لاینر داخلی، پارامتر اصلی شناسایی آن‌ها است و حجم‌های ۲۵ سی‌سی، ۵۰ سی‌سی و ۱۰۰ سی‌سی (میلی‌لیتر) جزو پرکاربردترین و استانداردترین اندازه‌ها در آزمایشگاه‌های شیمی و علم مواد محسوب می‌شوند.

راکتور هیدروترمال همزن‌دار (روتاری یا با مگنت داخلی)

در برخی فرآیندهای سنتز، به‌ویژه زمانی که مخلوط کردن مواد اولیه برای جلوگیری از ته‌نشینی ذرات سنگین یا برای اطمینان از یکنواختی دما در کل محلول ضروری است، از راکتور هیدروترمال همزن‌دار استفاده می‌شود. این همزدن به دو شکل اصلی انجام می‌شود: ۱. روتاری (چرخشی): کل راکتور در داخل یک آون مخصوص قرار می‌گیرد که قابلیت چرخش دارد و باعث هم خوردن مداوم مواد می‌شود. ۲. همزن مغناطیسی (Stirrer): یک مگنت (Stir Bar) با روکش تفلون در داخل لاینر قرار داده می‌شود و خود راکتور بر روی یک هات پلیت همزن‌دار (Hot Plate Stirrer) مخصوص قرار می‌گیرد که می‌تواند مگنت داخلی را با وجود بدنه فولادی به چرخش درآورد.

راکتور هیدروترمال با گیج فشار (فشارسنج)

در فرآیندهای استاندارد، فشار داخل راکتور هیدروترمال یک فشار خودزا (وابسته به دمای حلال) و ناشناخته است. اما در تحقیقات حساس‌تر که دانستن و مانیتورینگ دقیق فشار فرآیند اهمیت دارد، از مدل‌های مجهز به گیج فشار (Pressure Gauge) یا فشارسنج استفاده می‌شود. این گیج معمولاً بر روی درب بالایی راکتور نصب شده و به اپراتور اجازه می‌دهد تا فشار داخلی سیستم را به صورت لحظه‌ای مشاهده کند. این مدل‌ها از نظر طراحی پیچیده‌تر و گران‌تر هستند و برای کارهای پژوهشی دقیق که نیاز به ثبت داده‌های فشار-دما دارند، استفاده می‌شوند.

راکتورهای هیدروترمال صنعتی (مقیاس پایلوت و تولید)

در حالی که اکثر راکتورهای هیدروترمال در مقیاس آزمایشگاهی استفاده می‌شوند، برای تولید انبوه موادی مانند زئولیت‌ها یا برخی نانوکاتالیست‌ها، از راکتور هیدروترمال صنعتی استفاده می‌شود. این دستگاه‌ها دیگر شبیه اتوکلاوهای آزمایشگاهی کوچک نیستند، بلکه مخازن تحت فشار بسیار بزرگ (با حجم‌های چند صد تا چند هزار لیتری) هستند. این راکتورهای صنعتی معمولاً مجهز به سیستم‌های همزن داخلی قدرتمند، ژاکت‌های گرمایشی (Heating Jackets) برای کنترل دقیق دما و سیستم‌های کنترل و مانیتورینگ پیشرفته صنعتی هستند.

نحوه استفاده و نکات ایمنی کار با اتوکلاو هیدروترمال

کار با راکتور هیدروترمال نیازمند رعایت دقیق پروتکل‌های ایمنی است، زیرا این فرآیند شامل دماها و فشارهای بسیار بالا در یک سیستم بسته است. هرگونه خطا در استفاده می‌تواند منجر به آسیب جدی به دستگاه یا خطرات آزمایشگاهی شود.

مرحله آماده‌سازی و بارگذاری نمونه

قبل از هر بار استفاده، لاینر داخلی (PTFE یا PPL) و پوسته فولادی باید به دقت بازرسی شوند. اطمینان حاصل کنید که لاینر هیچ‌گونه ترک، خراش عمیق یا تغییر شکل دائمی ناشی از استفاده قبلی ندارد. لاینر باید کاملاً تمیز و خشک باشد. مواد اولیه (پیش‌ماده‌ها) و حلال، طبق دستورالعمل آزمایش، وزن شده و با احتیاط به داخل لاینر ریخته می‌شوند.

محاسبه حداکثر میزان مجاز پر کردن

این مهم‌ترین نکته ایمنی در کار با اتوکلاو هیدروترمال است. لاینر داخلی هرگز نباید به طور کامل پر شود. به عنوان یک قانون کلی، حجم کل مواد (حلال + پیش‌ماده‌ها) نباید از ۷۰٪ الی ۸۰٪ حجم اسمی لاینر تجاوز کند. (به عنوان مثال، در یک لاینر ۱۰۰ سی‌سی، حداکثر حجم بارگذاری ۷۰ تا ۸۰ سی‌سی است). این فضای خالی (Headspace) برای انبساط حرارتی حلال و ایجاد فشار بخار ضروری است. پر کردن بیش از حد راکتور می‌تواند منجر به ایجاد فشار بیش از حد تحمل دستگاه و در نتیجه نشتی شدید یا پارگی راکتور شود.

فرآیند گرمایش در آون (کوره)

پس از بارگذاری و آب‌بندی کامل راکتور، دستگاه باید در داخل یک آون آزمایشگاهی (کوره) با قابلیت کنترل دما قرار گیرد. راکتور هیدروترمال استاندارد نباید مستقیماً روی هات پلیت (Hot Plate) قرار داده شود، زیرا گرمایش غیر یکنواخت و متمرکز از کف می‌تواند به لاینر آسیب زده و کنترل دما را مختل کند. آون باید روی دمای مورد نظر (که باید کمتر از حداکثر دمای تحمل لاینر باشد) و برای زمان مشخص تنظیم شود.

پروتکل ایمنی خنک‌سازی (Cooling) و باز کردن راکتور

پس از اتمام زمان واکنش، آون باید خاموش شود. راکتور هیدروترمال باید به آرامی و به صورت طبیعی (Natural Cooling) در داخل آون بسته، تا رسیدن به دمای اتاق خنک شود. این فرآیند ممکن است چندین ساعت طول بکشد.

هشدار: خنک‌سازی سریع راکتور (مانند قرار دادن آن زیر آب سرد یا در یخچال) مطلقاً ممنوع است. شوک حرارتی ناشی از این کار می‌تواند باعث آسیب ساختاری به دستگاه یا به دلیل اختلاف فشار ناگهانی، منجر به پاشش مواد داغ هنگام باز کردن شود. پس از اطمینان کامل از هم‌دما شدن راکتور با محیط، می‌توان آن را با احتیاط و به آرامی باز کرد.

راهنمای خرید راکتور هیدروترمال

خرید راکتور هیدروترمال (یا اتوکلاو هیدروترمال) نیازمند درک دقیقی از نیازهای آزمایشگاهی و مشخصات فنی دستگاه است. این انتخاب مستقیماً بر ایمنی فرآیند، کیفیت نتایج سنتز و بودجه تحقیقاتی تأثیر می‌گذارد. تصمیم‌گیری برای خرید باید بر اساس یک ارزیابی گام به گام از پارامترهای کلیدی دستگاه صورت گیرد.

گام اول: انتخاب حجم مناسب (سی سی) بر اساس نیاز آزمایش

اولین قدم در خرید راکتور هیدروترمال، تعیین حجم کاری مورد نیاز است. حجم دستگاه بر اساس ظرفیت لاینر داخلی (کاپ) و بر حسب سی‌سی (cc) یا میلی‌لیتر (ml) بیان می‌شود. حجم‌های استاندارد آزمایشگاهی معمولاً شامل ۲۵، ۵۰ و ۱۰۰ سی‌سی هستند. باید توجه داشت که به دلایل ایمنی (فضای مورد نیاز برای انبساط بخار)، تنها ۷۰ تا ۸۰ درصد از حجم اسمی لاینر قابل پر شدن است. بنابراین، برای سنتز مقدار مشخصی از محصول، باید راکتوری با حجم اسمی بزرگتر انتخاب شود.

گام دوم: انتخاب لاینر (PTFE یا PPL) بر اساس دمای واکنش

این مهم‌ترین گام فنی در انتخاب دستگاه است. همانطور که پیشتر توضیح داده شد، لاینرهای PTFE (تفلون) برای دماهای کاری تا ۲۲۰ درجه سانتی‌گراد مناسب هستند. در صورتی که فرآیند سنتز شما نیازمند دماهای بالاتر است (مثلاً ۲۵۰ تا ۲۸۰ درجه سانتی‌گراد)، انتخاب لاینر PPL الزامی است. از آنجایی که لاینرهای PPL به طور قابل توجهی گران‌تر هستند، انتخاب صحیح لاینر بر اساس حداکثر دمای واکنش، از تحمیل هزینه‌های غیرضروری جلوگیری می‌کند.

گام سوم: بررسی کیفیت ساخت بدنه و سیستم آب‌بندی

کیفیت ساخت پوسته فولادی و مکانیسم آب‌بندی، تضمین‌کننده ایمنی دستگاه تحت فشار بالا است. بدنه دستگاه باید از فولاد ضد زنگ با گرید مناسب (مانند SS316) ساخته شده باشد که مقاومت بالایی در برابر خوردگی و فشار دارد. سیستم آب‌بندی (معمولاً درب رزوه‌ای یا فلنجی) باید به گونه‌ای طراحی شده باشد که به راحتی و بدون نیاز به نیروی بیش از حد، آب‌بندی کامل را فراهم کند. ساخت دقیق و ماشین‌کاری باکیفیت قطعات فولادی، از بروز نشتی در طول فرآیند جلوگیری می‌کند.

گام چهارم: نیاز به امکانات جانبی (گیج فشار یا همزن)

برای اکثر سنتزهای هیدروترمال استاندارد، مدل‌های ساده (فاقد گیج و همزن) کافی هستند. اما اگر فرآیند شما نیازمند مانیتورینگ دقیق فشار داخلی است، باید به سراغ خرید راکتور هیدروترمال مجهز به گیج فشار (فشارسنج) بروید. همچنین، اگر یکنواختی دما یا جلوگیری از ته‌نشینی مواد در طول واکنش اهمیت دارد، استفاده از مدل‌های همزن‌دار (روتاری یا با مگنت داخلی) ضروری است. این امکانات جانبی، قیمت دستگاه را به طور قابل توجهی افزایش می‌دهند و باید متناسب با نیاز پژوهشی انتخاب شوند.

عوامل موثر بر قیمت راکتور هیدروترمال

قیمت راکتور هیدروترمال به طور مستقیم به مشخصات فنی، مواد سازنده و امکانات جانبی آن بستگی دارد. این دستگاه‌ها، از مدل‌های ساده آزمایشگاهی تا راکتورهای سفارشی پیشرفته، طیف قیمتی گسترده‌ای دارند. درک این عوامل به پژوهشگران کمک می‌کند تا بودجه خود را مدیریت کرده و دستگاهی متناسب با نیازشان انتخاب کنند.

تاثیر مستقیم حجم (ظرفیت) بر قیمت

واضح‌ترین عامل، حجم اسمی لاینر داخلی (بر حسب سی‌سی یا میلی‌لیتر) است. با افزایش حجم، میزان مواد اولیه مورد نیاز برای ساخت پوسته فولادی ضد زنگ و همچنین لاینر داخلی (PTFE یا PPL) به طور قابل توجهی افزایش می‌یابد. ساخت یک اتوکلاو هیدروترمال ۱۰۰ سی‌سی یا ۲۰۰ سی‌سی به دلیل نیاز به بدنه ضخیم‌تر و بزرگتر برای تحمل فشار، به مراتب گران‌تر از یک مدل ۲۵ یا ۵۰ سی‌سی است.

تاثیر جنس لاینر (PTFE ارزان‌تر از PPL است)

همانطور که قبلاً اشاره شد، انتخاب بین لاینر PTFE (تفلون) و PPL یک عامل کلیدی در قیمت راکتور هیدروترمال است. لاینرهای PTFE که تا دمای ۲۲۰ درجه سانتی‌گراد مقاوم هستند، رایج‌تر و مقرون‌به‌صرفه‌تر محسوب می‌شوند. در مقابل، لاینرهای PPL به دلیل قابلیت تحمل دمای بالاتر (تا ۲۸۰ درجه سانتی‌گراد)، یک ماده پلیمری مهندسی‌شده خاص و گران‌تر هستند. در نتیجه، دستگاه‌های مجهز به لاینر PPL معمولاً قیمت بالاتری دارند.

امکانات جانبی (گیج فشار، قابلیت همزدن)

یک راکتور هیدروترمال استاندارد آزمایشگاهی، فاقد هرگونه ابزار جانبی است. افزودن امکاناتی مانند گیج فشار (فشارسنج) برای مانیتورینگ لحظه‌ای فشار داخلی، نیازمند طراحی پیچیده‌تر درب و سیستم آب‌بندی است که هزینه ساخت را افزایش می‌دهد. همچنین، مدل‌های همزن‌دار (چه روتاری و چه با قابلیت استفاده از مگنت داخلی)، به دلیل نیاز به مکانیزم‌های خاص، در رده قیمتی بالاتری نسبت به مدل‌های استاتیک و ساده قرار می‌گیرند.

خرید اتوکلاو هیدروترمال (سازندگان داخلی و وارداتی)

برند و کشور سازنده نیز بر قیمت تمام‌شده تاثیرگذار است. برندهای معتبر اروپایی و آمریکایی به دلیل هزینه‌های بالاتر تولید و تحقیق، معمولاً گران‌ترین گزینه‌ها هستند. در مقابل، سازندگان داخلی گزینه‌هایی را ارائه می‌دهند که از نظر هزینه‌های حمل و نقل و گمرک بهینه‌تر بوده و دسترسی به خدمات پس از فروش آن‌ها ساده‌تر است. ما در مجموعه امید عمران سهند، انواع راکتور هیدروترمال آزمایشگاهی را با تمرکز بر کیفیت ساخت و ارائه پشتیبانی فنی مستقیم عرضه می‌کنیم. انتخاب یک سازنده معتبر داخلی می‌تواند تعادل مناسبی بین کیفیت و هزینه‌های جاری فراهم آورد.
