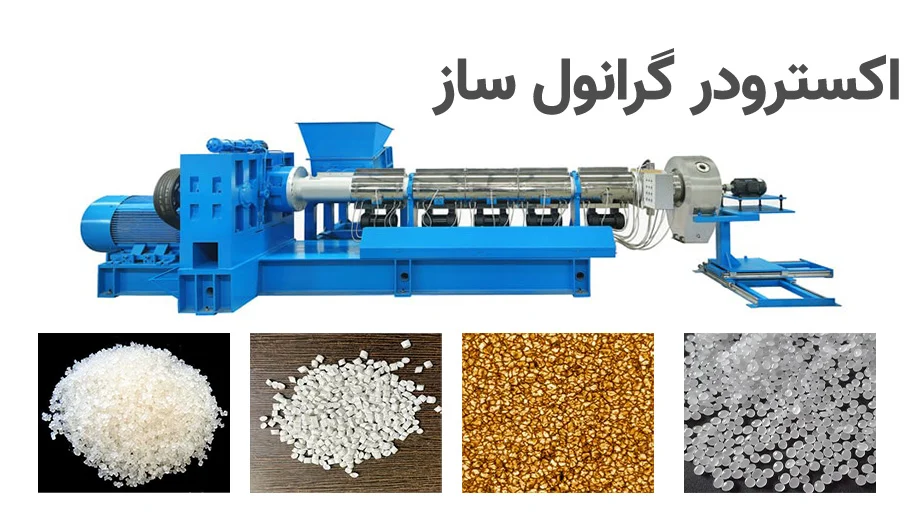

اکسترودر گرانول ساز چیست؟ راهنمای کامل خط تولید

اکسترودر گرانول ساز، که در صنعت با نام تخصصی کامپاندر (Compounder) نیز شناخته می‌شود، یک ماشین تولیدی پیشرفته برای مهندسی و آماده‌سازی مواد اولیه پلیمری است. این دستگاه گرانول ساز پلاستیک، پلیمرهای خام را با انواع افزودنی‌ها ترکیب کرده و آن‌ها را به گرانول‌هایی یکدست با خواص کاملاً سفارشی تبدیل می‌کند که به عنوان خوراک در سایر فرآیندهای صنعت پلاستیک مانند قالب‌گیری تزریقی یا خطوط اکستروژن دیگر به کار می‌روند.

در این راهنمای جامع و فنی، به صورت عمیق به این دستگاه کلیدی می‌پردازیم؛ از بررسی کامل اجزای یک خط تولید گرانول و نحوه عملکرد آن گرفته تا تحلیل انواع سیستم‌های گرانول‌سازی، کاربردهای اصلی، و در نهایت، راهنمای برآورد قیمت و انتخاب سازنده معتبر.

دستگاه گرانول ساز چگونه کار میکند؟ (اجزای خط تولید)

عملکرد یک خط تولید گرانول، فرآیندی یکپارچه و چند مرحله‌ای است که هدف آن تبدیل مواد اولیه خام به گرانول‌های همگن با خواص مشخص است. برخلاف تصور، این خط تولید تنها یک دستگاه نیست، بلکه از چندین ماشین کلیدی تشکیل شده که به صورت هماهنگ با یکدیگر کار می‌کنند. در ادامه، سه مرحله اصلی این فرآیند را بررسی می‌کنیم.

مرحله اول: سیستم تغذیه و اختلاط

دقت در این مرحله، کیفیت محصول نهایی را تضمین می‌کند. مواد اولیه شامل پلیمر پایه (به شکل پودر یا پرک) و انواع افزودنی‌ها (رنگدانه‌ها، پایدارکننده‌ها، پرکننده‌ها و…) باید با نسبت‌های بسیار دقیق با یکدیگر ترکیب شوند. این کار معمولاً توسط فیدرهای وزنی انجام می‌شود که هر ماده را با دبی مشخصی به ورودی اکسترودر تغذیه می‌کنند.

مرحله دوم: اکسترودر دو مارپیچ (هسته اصلی خط تولید)

مخلوط مواد اولیه وارد بخش اصلی خط تولید، یعنی اکسترودر می‌شود. برای فرآیندهای گرانول‌سازی که به اختلاط شدید نیاز دارند، این دستگاه تقریباً همیشه یک اکسترودر دو مارپیچ همسوگرد است که توانایی همگن‌سازی کامل مواد را دارد. طراحی خاص و درهم‌تنیده ماردون‌ها، نیروی برشی (Shear Force) بسیار بالایی ایجاد می‌کند که سه وظیفه اصلی را انجام می‌دهد:

1. ذوب کردن کامل پلیمر پایه.
2. پخش کردن و توزیع کامل و یکنواخت تمام افزودنی‌ها در مذاب پلیمر.
3. همگن‌سازی مذاب برای اطمینان از یکنواختی خواص در تمام نقاط آن.

مرحله سوم: سیستم برش و گرانول‌سازی

مذاب کاملاً همگن شده از انتهای اکسترودر خارج شده و باید به سرعت خنک و به دانه‌های کوچک تبدیل شود. این کار توسط سیستم گرانول‌ساز انجام می‌شود که شامل سیستم‌های رشته‌ای (Strand) و واتررینگ (Water-Ring) به عنوان دو روش اصلی است.

• سیستم گرانول‌ساز رشته‌ای: مذاب به شکل رشته‌هایی شبیه به ماکارونی از دای خارج شده، از یک حمام آب عبور سرد می‌شود و سپس توسط یک دستگاه کاتر دوار به گرانول‌های استوانه‌ای کوچک برش داده می‌شود.
• سیستم گرانول‌ساز واتررینگ: مذاب مستقیماً در خروجی دای توسط تیغه‌های دوار برش داده می‌شود. گرانول‌های داغ بلافاصله توسط جریان آب در حال گردش، خنک و منتقل می‌شوند.

انواع سیستم‌های گرانول‌سازی

پس از آنکه مذاب پلیمری در اکسترودر کاملاً همگن شد، باید به دانه‌های کوچک و جامد تبدیل شود. این کار توسط سیستم گرانول‌ساز انجام می‌شود. انتخاب انواع دستگاه گرانول ساز به نوع پلیمر، ظرفیت تولید و شکل نهایی گرانول مورد نظر بستگی دارد. دو روش متداول در صنعت عبارتند از:

سیستم برش رشته‌ای

این روش، رایج‌ترین و تطبیق‌پذیرترین سیستم گرانول‌سازی است.

• فرآیند کار: مذاب پلیمری از قالب دستگاه به شکل چندین رشته شبیه به ماکارونی خارج می‌شود. این رشته‌های داغ از داخل یک حمام آب عبور کرده تا خنک و جامد شوند. در نهایت، رشته‌های خشک شده توسط یک دستگاه کاتر دوار به صورت دانه‌های کوچک استوانه‌ای شکل (گرانول) برش داده می‌شوند.
• کاربرد: این سیستم برای طیف وسیعی از پلیمرها، از جمله مواد حساس به حرارت، بسیار مناسب و قابل اعتماد است.

سیستم برش واتررینگ

این روش یک سیستم خودکارتر و فشرده‌تر است که برای تولید با ظرفیت بالا استفاده می‌شود.

• فرآیند کار: در این سیستم، تیغه‌های دوار مستقیماً در جلوی خروجی قالب (دای) قرار دارند و مذاب را به محض خروج، برش می‌دهند. گرانول‌های داغ و بریده شده بلافاصله توسط یک حلقه آب در حال گردش، خنک شده و از سیستم خارج می‌شوند.
• شکل محصول: تفاوت گرانول رشته ای و واتررینگ در شکل ظاهری محصول نهایی است؛ این روش معمولاً گرانول‌هایی به شکل عدسی یا کروی تولید می‌کند.

کاربردهای اصلی اکسترودر گرانول ساز

یک اکسترودر گرانول ساز، ماشینی چندمنظوره برای خلق مواد اولیه جدید و ارزش‌آفرینی در صنعت پلاستیک است. کاربردهای اصلی این دستگاه را می‌توان در سه حوزه کلیدی دسته‌بندی کرد:

تولید کامپاندهای پلیمری مهندسی

این اصلی‌ترین و مهم‌ترین کاربرد دستگاه است. در فرآیند تولید کامپاندهای پلیمری، یک پلیمر پایه (مانند پلی‌آمید یا پلی‌پروپیلن) با انواع افزودنی‌ها ترکیب می‌شود تا خواص آن به طور چشمگیری بهبود یابد. مثال‌های رایج عبارتند از:

• ترکیب پلیمر با الیاف شیشه برای افزایش استحکام و تولید قطعات خودرو.
• افزودن مواد ضد شعله (Flame Retardant) برای تولید قطعات الکترونیکی ایمن.
• آلیاژسازی دو یا چند پلیمر مختلف برای دستیابی به ترکیبی از بهترین خواص آنها.

گرانول سازی مواد بازیافتی

گرانول سازی مواد بازیافتی نقشی حیاتی در اقتصاد چرخشی دارد. در این کاربرد، ضایعات پلاستیکی تمیز و آسیاب شده (مانند پرک بطری‌های PET یا ضایعات صنعتی) وارد اکسترودر دو مارپیچ می‌شوند. دستگاه این مواد را ذوب کرده، همگن‌سازی می‌کند، از فیلترهای مخصوص برای حذف ناخالصی‌ها عبور می‌دهد و در نهایت آن‌ها را به گرانول‌های یکدست و قابل استفاده مجدد تبدیل می‌کند.

تولید مستربچ‌های رنگی و افزودنی

مستربچ، ترکیبی غلیظ از یک افزودنی (مانند پیگمنت رنگی یا ماده ضد UV) در یک پایه پلیمری است. کارخانه‌های دیگر، مقدار کمی از این مستربچ را به پلیمر خام خود اضافه می‌کنند تا به راحتی محصول نهایی خود را رنگی یا دارای خاصیت ویژه‌ای کنند. تولید مستربچ رنگی نیازمند قدرت اختلاط و پخش‌کنندگی فوق‌العاده بالای اکسترودرهای دو مارپیچ است.

• این فرآیند بسیار تخصصی است و دستگاه تولید مستربچ نیازمند طراحی‌های خاصی است. جزئیات کامل این کاربرد در مقاله ما با عنوان «راهنمای جامع دستگاه تولید مستربچ» شرح داده شد.

راهنمای کامل قیمت دستگاه گرانول ساز

یکی از اساسی‌ترین سوالات برای سرمایه‌گذاران، برآورد قیمت دستگاه گرانول ساز و کل خط تولید است. به دلیل ماهیت کاملاً سفارشی و مهندسی‌شده، ارائه یک لیست قیمت ثابت برای خط تولید گرانول امکان‌پذیر نیست. قیمت نهایی به طور مستقیم به مشخصات فنی، ظرفیت تولید و سطح اتوماسیون مجموعه ماشین‌آلات بستگی دارد.

عوامل اصلی تعیین کننده قیمت خط تولید گرانول

• نوع و اندازه اکسترودر: اصلی‌ترین و گران‌ترین بخش خط تولید، اکسترودر دو مارپیچ است. قیمت دستگاه گرانول ساز به شدت به قطر ماردون‌ها، نسبت طول به قطر (L/D)، قدرت موتور و کیفیت گیربکس آن وابسته است.
• ظرفیت تولید (کیلوگرم بر ساعت): هرچه ظرفیت درخواستی بالاتر باشد، به اکسترودر بزرگ‌تر، سیستم‌های انتقال مواد قوی‌تر و سیستم برش با ظرفیت بالاتری نیاز است که همگی هزینه را افزایش می‌دهند.
• سیستم گرانول‌سازی: نوع سیستم برش (رشته‌ای یا واتررینگ) بر قیمت تأثیرگذار است. سیستم‌های پیشرفته‌تر مانند برش زیرآبی (Underwater Pelletizing) که برای پلیمرهای خاص استفاده می‌شوند، هزینه بالاتری دارند.
• سطح اتوماسیون: یک خط تولید کاملاً خودکار با فیدرهای وزنی دقیق، کنترلرهای PLC پیشرفته و سنسورهای متعدد، گران‌تر از یک خط با کنترل دستی یا نیمه‌اتوماتیک است.
• برند و کشور سازنده: ماشین‌آلات ساخت اروپای غربی بالاترین قیمت را دارند و پس از آن، دستگاه‌های ساخت ترکیه، چین و ایران در رده‌های بعدی قرار می‌گیرند.

نکات کلیدی در خرید دستگاه گرانول ساز دست دوم

بازار دستگاه گرانول ساز دست دوم می‌تواند گزینه‌ای جذاب برای شروع کسب‌وکار با سرمایه کمتر باشد. قیمت دستگاه گرانول ساز دست دوم به مراتب پایین‌تر است، اما خرید آن نیازمند بازرسی فنی بسیار دقیق، به ویژه در بخش‌های زیر است:

• میزان سایش سیلندر و ماردون‌ها: این پرهزینه‌ترین بخش برای تعمیر یا تعویض است.
• وضعیت گیربکس: هرگونه صدای غیرعادی یا نشتی روغن می‌تواند هزینه‌های سنگینی را در آینده تحمیل کند.
• وضعیت سیستم الکتریکی و کنترلی: اطمینان از سلامت تابلو برق و عملکرد صحیح کنترلرها ضروری است.

راهنمای انتخاب سازنده و خرید دستگاه گرانول ساز

انتخاب سازنده دستگاه گرانول ساز، تصمیمی فراتر از یک خرید ساده و در واقع، یک شراکت فنی بلندمدت است که مستقیماً بر کیفیت محصول نهایی و بازده سرمایه‌گذاری شما تأثیر می‌گذارد. فراتر از یک ماشین‌ساز، شما به دنبال یک شریک فنی هستید که فرآیند شما را درک کند. یک سازنده معتبر، باید دانش عمیقی از فرآیند کامپاندینگ داشته باشد. توانایی تیم مهندسی آن در ارائه مشاوره تخصصی و طراحی یک دستگاه سفارشی بر اساس نیازهای دقیق شما، از نوع پلیمر و درصد افزودنی‌ها گرفته تا ظرفیت تولید، اولین و مهم‌ترین معیاری است که باید ارزیابی کنید.

در مرحله بعد، به کیفیت ساخت و شفافیت سازنده دقت کنید. در مورد برند قطعات کلیدی مانند موتور و گیربکس سوال کنید و از رویه‌های کنترل کیفیت (QC) و استانداردهای ساخت اطمینان حاصل نمایید. به یاد داشته باشید که این همکاری با تحویل دستگاه به پایان نمی‌رسد؛ گارانتی معتبر و خدمات پس از فروش قوی، تضمین‌کننده عملکرد پایدار خط تولید گرانول شما در بلندمدت است.

هنگامی که برای خرید دستگاه گرانول ساز و استعلام قیمت آماده شدید، ارائه اطلاعات دقیق فنی به سازنده، فرآیند را تسریع کرده و به یک پیشنهاد دقیق‌تر منجر می‌شود. مشخص کردن نوع مواد، ظرفیت خروجی مورد نظر و هرگونه نیاز خاص، به سازنده کمک می‌کند تا بهترین راه‌حل مهندسی را برای شما طراحی کند.

نتیجه‌گیری

با توجه به بررسی‌های صورت‌گرفته، اکسترودر گرانول ساز یک تجهیز صرفاً تولیدی نیست، بلکه ابزاری استراتژیک برای خلق ارزش در صنعت پلاستیک است. این دستگاه با توانایی تبدیل پلیمرهای خام و مواد بازیافتی به کامپاندهای مهندسی‌شده با خواص دقیق، نقشی کلیدی در نوآوری و توسعه محصولات جدید ایفا می‌کند. موفقیت در راه‌اندازی یک خط تولید گرانول، نتیجه درک عمیق از فرآیند، انتخاب هوشمندانه تجهیزات و همکاری با یک سازنده متخصص است که بتواند یک راه‌حل مهندسی‌شده و قابل اعتماد ارائه دهد.

ما در امید عمران سهند، به عنوان سازنده دستگاه گرانول ساز و با تخصص در طراحی و ساخت خطوط کامل کامپاندینگ، آماده ارائه مشاوره به شما هستیم. تیم مهندسی ما با درک عمیق از فرآیندهای مختلف، از تولید کامپاندهای پلیمری گرفته تا گرانول سازی مواد بازیافتی، می‌تواند شما را در انتخاب بهترین تجهیزات برای دستیابی به اهدافتان یاری کند.

برای دریافت مشاوره فنی رایگان، بحث در مورد پروژه خود و یا استعلام قیمت خط تولید گرانول، همین امروز با کارشناسان ما به شماره 09142178355 تماس بگیرید.
