کریستالایزر چیست و چگونه کار می‌کند؟
در صنعت فرآوری پلاستیک، برخی از مهم‌ترین پلیمرها مانند PET در حالت آمورف (بی‌شکل) خود، با یک چالش بزرگ روبرو هستند: در دماهای مورد نیاز برای فرآیندهایی مانند خشک‌کردن، نرم شده و به شدت چسبناک می‌شوند. این پدیده که به کلوخه شدن (Sintering) معروف است، می‌تواند کل خط تولید را متوقف کند.

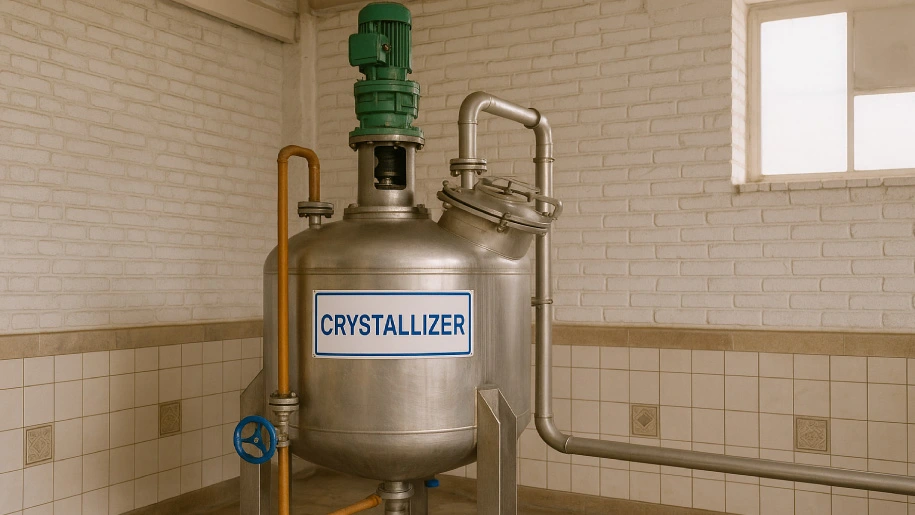

راه‌حل مهندسی برای این مشکل، استفاده از یک تجهیز پیش-فرآوری به نام کریستالایزر (Crystallizer) است. این دستگاه با ایجاد تغییر در ساختار مولکولی پلیمر، مقاومت حرارتی آن را بالا برده و آن را برای مراحل بعدی فرآیند، مانند ورود به خشک‌کن‌های دما بالا یا راکتورهای SSP، آماده می‌سازد.
در این راهنمای جامع و فنی، به صورت عمیق به این سوال پاسخ می‌دهیم که کریستالایزر چیست؟ و به بررسی کامل چرایی نیاز به آن، نحوه عملکرد، انواع اصلی و راهنمای انتخاب و خرید آن می‌پردازیم.
آنچه در این مطلب می‌خوانید :
چرا کریستالیزاسیون پلیمرها (به ویژه PET) ضروری است؟
برای درک کامل نقش حیاتی کریستالایزر، ابتدا باید با رفتار پلیمرهای آمورف در برابر حرارت آشنا شویم. این درک، دلیل اصلی نیاز به فرآیند کریستالیزاسیون پلیمر را به صورت فنی روشن می‌سازد.
مشکل پلیمرهای آمورف: چسبندگی در دمای بالا
بسیاری از پلیمرها، از جمله گریدهای استاندارد PET، در حالت اولیه خود ساختاری بی‌شکل یا آمورف (Amorphous) دارند؛ به این معنی که زنجیره‌های مولکولی آنها به صورت نامنظم و درهم‌تنیده قرار گرفته‌اند. این پلیمرها دارای یک ویژگی کلیدی به نام دمای انتقال شیشه‌ای (Glass Transition Temperature – Tg) هستند.
وقتی یک پلیمر آمورف تا دمایی بالاتر از Tg خود گرم می‌شود (برای PET حدود ۸۰ درجه سانتی‌گراد)، از حالت سخت و شیشه‌ای به حالت نرم و لاستیکی تغییر فاز می‌دهد. در این حالت، گرانول‌ها یا پرک‌های پلیمر به شدت چسبناک شده و تمایل دارند به یکدیگر بچسبند. این پدیده که کلوخه شدن (Sintering یا Agglomeration) نامیده می‌شود، می‌تواند در تجهیزاتی مانند خشک‌کن‌ها یا راکتورها، توده‌های جامد و بزرگی ایجاد کرده و کل فرآیند را متوقف سازد.
کریستالیزاسیون به عنوان راه‌حل مهندسی
فرآیند کریستالیزاسیون، این مشکل را به صورت مهندسی حل می‌کند. در این فرآیند، با حرارت دادن کنترل‌شده و همزدن مداوم، به زنجیره‌های پلیمری فرصت داده می‌شود تا خود را به صورت منظم و ساختار یافته در کنار یکدیگر مرتب کنند و نواحی بلوری یا کریستالی را تشکیل دهند. این ساختار منظم، مانند یک داربست مولکولی عمل کرده و نقطه نرم‌شوندگی پلیمر را به میزان قابل توجهی (تا نزدیک نقطه ذوب) افزایش می‌دهد. در نتیجه، پلیمر کریستالی شده می‌تواند بدون چسبیدن و کلوخه شدن، دماهای بسیار بالاتری را (مثلاً ۱۶۰-۱۸۰ درجه سانتی‌گراد در خشک‌کن‌های PET) تحمل کند.
کریستالایزر چگونه کار می‌کند؟ (تشریح فرآیند گام به گام)
عملکرد یک دستگاه کریستالایزر بر پایه حرارت‌دهی کنترل‌شده و اختلاط مداوم استوار است تا از چسبندگی مواد در حین فرآیند کریستالیزاسیون جلوگیری شود. اگرچه طراحی‌های مختلفی وجود دارد، اما فرآیند اصلی در اکثر دستگاه‌های پیوسته صنعتی شامل سه مرحله کلیدی است.
مرحله ۱: تغذیه مواد آمورف
فرآیند با تغذیه پیوسته گرانول‌ها یا پرک‌های پلیمر آمورف (مانند PET بازیافتی) به ورودی دستگاه آغاز می‌شود. این کار معمولاً توسط یک سیستم انتقال مواد مانند یک اسکرو کانوایر یا یک سیستم مکش انجام می‌شود.
مرحله ۲: گرمایش و همزدن مداوم
این مرحله، بخش اصلی فرآیند است. مواد وارد یک مخزن عایق‌بندی شده می‌شوند که در آن به طور همزمان دو اتفاق رخ می‌دهد:
- گرمایش: مواد به سرعت تا دمایی بالاتر از دمای انتقال شیشه‌ای (Tg) خود (برای PET معمولاً ۱۳۰-۱۶۰ درجه سانتی‌گراد) گرم می‌شوند. این گرما می‌تواند توسط هوای داغ، المنت‌های مادون قرمز یا از طریق دیواره‌های داغ مخزن تامین شود.
- همزدن مداوم: یک سیستم همزن (Agitator) یا پدل‌های دوار، مواد را به صورت مداوم و آرام زیر و رو می‌کند. این اختلاط پیوسته، از تجمع مواد و ایجاد توده‌های چسبناک جلوگیری کرده و به توزیع یکنواخت حرارت در کل بستر مواد کمک می‌کند.
چیپس‌ها برای مدت زمان مشخصی (زمان اقامت یا Residence Time) در این شرایط باقی می‌مانند تا ساختار مولکولی آنها فرصت کافی برای آرایش مجدد و کریستاله شدن داشته باشد.
مرحله ۳: تخلیه مواد کریستالی
پس از طی شدن زمان اقامت لازم، مواد کاملاً کریستالی شده، که اکنون به صورت یک پودر یا گرانول خشک و روان درآمده‌اند، به صورت پیوسته از خروجی دستگاه تخلیه می‌شوند. این مواد اکنون آماده ورود به مرحله بعدی فرآیند، مانند خشک‌کن دما بالا یا راکتور SSP، هستند.
انواع اصلی کریستالایزرهای صنعتی
انواع کریستالایزر بر اساس نوع فرآیند (پیوسته یا ناپیوسته) و مکانیزم گرمایش دسته‌بندی می‌شوند. انتخاب نوع دستگاه به ظرفیت تولید مورد نیاز، نوع پلیمر و سطح سرمایه‌گذاری بستگی دارد.
کریستالایزرهای ناپیوسته
این نوع کریستالایزرها برای کار با حجم مشخصی از مواد در هر سیکل کاری طراحی شده‌اند. معمولاً به صورت یک مخزن همزن‌دار با ژاکت حرارتی هستند که مواد در آن ریخته شده، فرآیند کریستالیزاسیون را طی کرده و سپس به طور کامل تخلیه می‌شوند.
- کاربرد: این سیستم‌ها برای ظرفیت‌های تولید پایین، کارهای آزمایشگاهی و تحقیق و توسعه (R&D)، یا برای تولید گریدهای خاص و متنوع که نیاز به تغییر مداوم محصول دارند، ایده‌آل هستند.
کریستالایزرهای پیوسته
این دستگاه‌ها استاندارد صنعتی برای خطوط تولید با ظرفیت بالا هستند. در این مدل، مواد اولیه به صورت پیوسته از یک سمت وارد و محصول کریستالی شده به صورت پیوسته از سمت دیگر خارج می‌شود. این دستگاه‌ها معمولاً به شکل یک مخزن عمودی بلند با همزن داخلی یا یک درام افقی دوار هستند که جریان مداوم مواد را تضمین می‌کنند.
- کاربرد: خطوط تولید انبوه PET برای فرآیندهای SSP یا بازیافت.
کریستالایزر مادون قرمز (Infrared Crystallizer)
این یک تکنولوژی مدرن و بسیار سریع برای کریستالیزاسیون است. در این دستگاه‌ها، به جای استفاده از هوای داغ یا ژاکت حرارتی، از لامپ‌های مادون قرمز (IR) برای گرم کردن سریع و مستقیم سطح گرانول‌ها استفاده می‌شود. چرخش مداوم یک درام، از گرم شدن بیش از حد و چسبندگی جلوگیری می‌کند.
- مزیت اصلی: سرعت بسیار بالا (زمان فرآیند از چند ساعت به چند دقیقه کاهش می‌یابد) و مصرف انرژی بهینه.
جایگاه کریستالایزر در خطوط فرآوری پلیمر
کریستالایزر یک دستگاه مستقل نیست، بلکه یک واحد فرآیندی کلیدی است که در یک زنجیره از تجهیزات قرار می‌گیرد. جایگاه دقیق آن به هدف نهایی خط تولید بستگی دارد، اما در دو سناریوی اصلی، نقش پیش-فرآوری را ایفا می‌کند.
پیش‌نیاز ضروری برای خشک‌کن‌های PET
در خطوط تولید یا بازیافت PET، رطوبت‌زدایی از چیپس‌ها در دماهای بالا (۱۶۰-۱۸۰ درجه سانتی‌گراد) انجام می‌شود. از آنجایی که این دما بالاتر از دمای انتقال شیشه‌ای (Tg) پلیمر است، چیپس‌های آمورف در این شرایط به هم می‌چسبند. بنابراین، کریستالایزر همیشه به عنوان اولین مرحله و قبل از خشک‌کن صنعتی (Polymer Dryer) قرار می‌گیرد تا مواد را برای فرآیند رطوبت‌زدایی در دمای بالا آماده کند.
برای اطلاعات بیشتر، می‌توانید مقاله ما با عنوان «راهنمای کامل خشک‌کن‌های پلیمر» را مطالعه کنید.
نقش کلیدی در فرآیند SSP
همانطور که در مقاله «پلیمریزاسیون حالت جامد» اشاره شد، اولین مرحله در یک خط تولید SSP، کریستالیزاسیون است. راکتور SSP در دماهای بسیار بالا (بیش از ۲۰۰ درجه سانتی‌گراد) کار می‌کند و ورود مواد آمورف به آن مطلقاً امکان‌پذیر نیست. در این سناریو، کریستالایزر قبل از راکتور SSP قرار گرفته و خوراک ورودی آن را آماده می‌سازد.
راهنمای انتخاب و خرید کریستالایزر
انتخاب یک کریستالایزر مناسب، تصمیمی فنی است که باید با در نظر گرفتن نیازهای مشخص خط تولید شما انجام شود. در این بخش به بررسی مشخصات فنی کلیدی و معیارهای انتخاب یک سازنده معتبر دستگاه کریستالایزر می‌پردازیم.
مشخصات فنی کلیدی
- ظرفیت: مهم‌ترین پارامتر، ظرفیت دستگاه بر حسب کیلوگرم بر ساعت (kg/hr) است که باید با ظرفیت تجهیزات بعدی در خط تولید (مانند خشک‌کن یا راکتور SSP) کاملاً هماهنگ باشد.
- زمان اقامت: دستگاه باید بتواند زمان اقامت مورد نیاز برای کریستالیزاسیون کامل پلیمر هدف شما را فراهم کند. این زمان برای پلیمرهای مختلف، متفاوت است.
- محدوده دمایی: سیستم گرمایش باید قابلیت دستیابی و کنترل دقیق دمای کریستالیزاسیون ماده مورد نظر شما را داشته باشد.
- جنس بدنه: برای جلوگیری از آلودگی محصول، تمام سطوح در تماس با مواد باید از فولاد ضدزنگ (Stainless Steel) ساخته شده باشند.
معیارهای انتخاب سازنده دستگاه کریستالایزر
هنگام خرید کریستالایزر پلاستیک، قبل از قیمت، به تخصص فنی سازنده کریستالایزر توجه کنید. یک سازنده خوب باید درک عمیقی از رفتار حرارتی پلیمرهای مختلف داشته باشد و بتواند دستگاهی را پیشنهاد دهد که دقیقاً با نیازهای فرآیندی شما (نوع ماده، ظرفیت و تجهیزات بعدی) هماهنگ باشد. تجربه سازنده در پروژه‌های مشابه، کیفیت ساخت (به ویژه در بخش‌های دوار و سیستم گرمایش) و تعهد به خدمات پس از فروش، معیارهای کلیدی برای یک انتخاب مطمئن هستند.
عوامل موثر بر قیمت دستگاه کریستالایزر
قیمت دستگاه کریستالایزر به دلیل تنوع در طراحی و ظرفیت، بازه گسترده‌ای دارد. درک عوامل اصلی تعیین‌کننده قیمت به شما کمک می‌کند تا یک انتخاب متناسب با بودجه و نیاز فنی خود داشته باشید.
- ظرفیت (kg/hr): اصلی‌ترین عامل، ظرفیت پردازش دستگاه است. هرچه ظرفیت مورد نیاز شما بیشتر باشد، ابعاد دستگاه، قدرت موتور و سیستم گرمایشی بزرگ‌تر شده و در نتیجه قیمت افزایش می‌یابد.
- نوع تکنولوژی: کریستالایزرهای پیوسته (Continuous) به دلیل ساختار پیچیده‌تر، معمولاً گران‌تر از کریستالایزرهای ناپیوسته (Batch) با ظرفیت مشابه هستند. همچنین، تکنولوژی‌های مدرن مانند کریستالایزر مادون قرمز (IR) به دلیل سرعت بالاتر و مصرف انرژی بهینه، هزینه سرمایه‌گذاری اولیه بیشتری نسبت به سیستم‌های سنتی با هوای داغ دارند.
- جنس و کیفیت ساخت: استفاده از فولاد ضدزنگ با گریدهای بالاتر، برند موتور و گیربکس (اروپایی یا چینی) و کیفیت کلی ساخت و پرداخت سطوح، تأثیر مستقیمی بر قیمت و البته طول عمر دستگاه دارد.
- سطح اتوماسیون: یک دستگاه با سیستم کنترل کاملاً خودکار (PLC)، سنسورهای دقیق و قابلیت ثبت داده‌ها، گران‌تر از یک سیستم با کنترل‌های دستی یا نیمه‌اتوماتیک است.
